 Produkty
Nové stroje

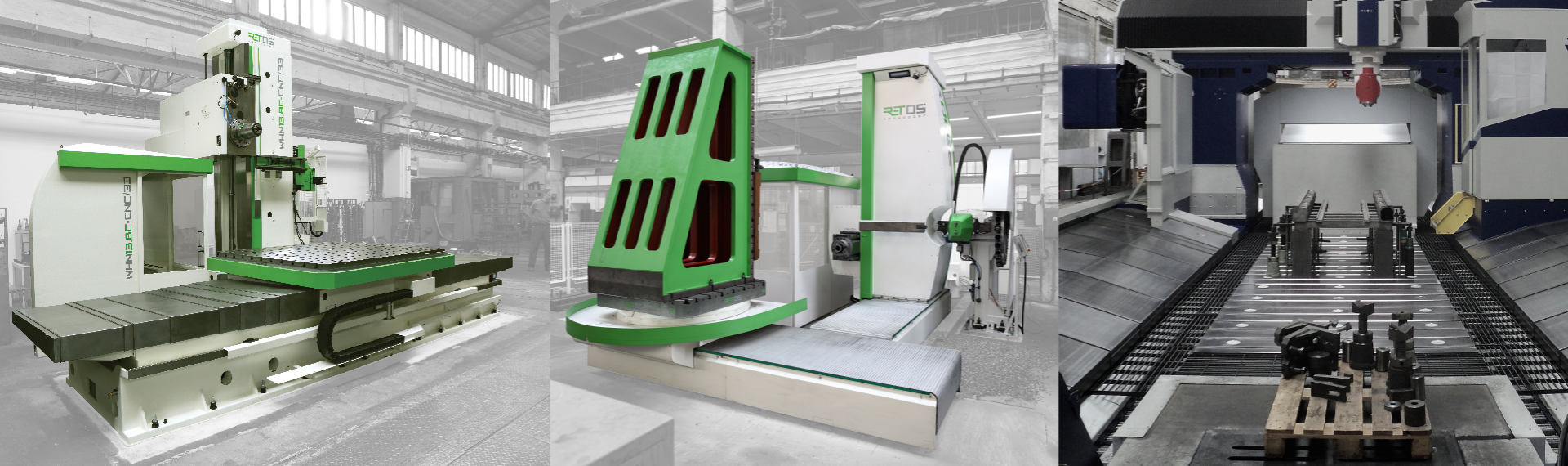

V naší nabídce jsou v současné době 2 stroje, numerický WHP10CNC a konvenční W100A.
WHP10CNC je deskový stroj původní konstrukce, navržený jako alternativa konvenční deskové vyvrtávačky HP100, na jejíž základní parametry také volně navazuje. Plně respektuje požadavky na vysokou produktivitu výroby s maximálním ohledem na bezpečnost a komfort provozu a na šetrnost k životnímu prostředí.
Historicky velice úspěšný typ konvenční vyvrtávačky W100A byl postupně plně převeden od mateřského výrobce TOS Varnsdorf a.s. V první fázi, od roku 2005, jen výrobně a od 01.01.2009 včetně distribuce pod značkou ReTOS. Provedení nových strojů a strojů po generální opravě bylo maximálně sjednoceno za účelem shodné obsluhy, údržby, servisu a použití náhradních dílů.
WHP10CNC - specifikace,
fotogalerie
| Průměr pracovního vřetena |
100 |
mm |
| Upínací kužel |
50 |
ISO |
| Otáčky pracovního vřetena |
max. 2500 |
ot / min |
| Pojezd vřeteníku (Y) |
2000 |
mm |
| Příčný pojezd stojanu (X) |
max. 12000 |
mm |
| Výsuv vřetena (W) |
710 |
mm |
|
|
Přednosti stroje:
• moderní design
• zakrytování celé skupiny stojan / vřeteník
• maximální bezpečnost obsluhy
• volitelný pojezd osy X
• rychloposuvy - X=28 m/min; Y=24 m/min
W100A - více
| Průměr pracovního vřetena |
100 |
mm |
| Upínací kužel |
50 |
ISO |
| Otáčky pracovního vřetena |
1120 |
ot / min |
| Pojezd vřeteníku (Y) |
1120 |
mm |
| Podélný pojezd stolu (Z) |
810 / 1250 / 1750 |
mm |
| Příčný pojezd stolu (X) |
1600 |
mm |
| Výsuv vřetena (W) |
900 |
mm |
| Upínací plocha stolu |
1250 x 1250 |
mm x mm |
| Nosnost stolu |
3000 |
kg |
|
|
Přednosti stroje:
• poslední sériově vyráběný konvenční stroj z produkce TOS Varnsdorf a.s.
• robustní konstrukce
• pojezd osy X=1600 mm
Generální opravy
Obecně generální oprava zahrnuje kompletní demontáž stroje, výměnu ložisek, těsnění, opotřebovaných ozubených kol, vřetena, obložení vodících ploch kalenými lištami (či jejich přebroušení, jsou-li již na stroji)
a jejich podlití plastickou hmotou, kompletní geometrii stroje, výměnu krytování, novou elektroinstalaci
a povrchovou úpravu. Nezbytnou samozřejmostí je splnění požadavků aktuálních právních předpisů
a technických norem především ve vztahu k bezpečnosti provozu stroje.
GO - stroje numerické
Všechny uvedené stroje jsou výrazně modernizovány tak, aby technickou úrovní a technologickými možnostmi plně odpovídali aktuálním požadavkům procesu obrábění.
Jsou aplikovány moderní digitální řídící systémy HEIDENHAIN (řada iTNC 530) a SIEMENS (SIN 840D), s bohatými možnostmi technologického programování. Dále umožňují např. propojení stroje s vnitropodnikovou sítí pro snadnou správu a distribuci technologických programů, případně pro servis a diagnostiku řídícího systému. Pohonové jednotky a motory jsou používány SIEMENS a HEIDENHAIN, v závislosti na použitém řídícím systému. Nová elektroinstalace strojů se skládá převážně z prvků TELEMECANIQUE. Náhony jednotlivých os jsou realizovány bezvůlovými převody ozubenými řemeny a kuličkovými šrouby. Pro náhon otáčení stolu jsou použity planetové resp. harmonické převodovky ALPHA resp. HARMONIC DRIVE. Otáčení stolu je chápáno jako přesná polohovací osa (v libovolném úhlu) mimo stroje WFQ80NCA-CNC, kde je tato osa plně interpolační (umožňuje obrábění na válcové ploše). Jednotlivé pohyblivé skupiny jsou zpravidla hydraulicky zpevňovány.
Bez ohledu na uvedené parametry jsou všechny stroje dostupné v provedení s nevýsuvným vřetenem do 5000 ot/min nebo s motorovým vřetenem s parametry dle specifikace zákazníka.
Stroje lze na přání zákazníka vybavit automatickou výměnou nástroje (AVN), chlazením nástroje (CHZ), chlazením mlhou, chlazením osou vřetene (CHOV), krytem obrobku, třískovým hospodářstvím, případně dalším příslušenstvím jako jsou dotykové sondy, frézovací hlavy, přídavné otočné stoly, upínací úhelníky apod. Rozsah
a provedení se liší dle typu stroje.
WFQ80NCA-CNC - více
| Průměr pracovního vřetena |
- |
mm |
| Upínací kužel |
50 |
ISO |
| Otáčky pracovního vřetena |
5000 |
ot / min |
| Pojezd vřeteníku (Y) |
1020 |
mm |
| Podélný pojezd stojanu (Z) |
950 |
mm |
| Příčný pojezd stolu (X) |
1600 |
mm |
| Upínací plocha stolu |
850 x 850 |
mm x mm |
| Upínací plocha stolu + podpory |
850 x 1600 |
mm x mm |
| Nosnost stolu |
3000 |
kg |
| Nosnost stolu + podpory |
5000 |
kg |
|
|
Přednosti stroje:
• jediný stroj z naší produkce, který lze považovat za obráběcí centrum
• křížové provedení loží
• pevné vřeteno do 5000 ot/min
• plně interpolační osa B - otáčení stolu (umožňuje karuselování)
• rychloposuvy 17 m/min
• hydraulické vyvažování vřeteníku
• standardně vybaven výměnou nástroje s manipulačním časem 10 s (z řezu do řezu)
WHN9-CNC, WH10NC-CNC - více
| Průměr pracovního vřetena |
100 |
mm |
| Upínací kužel |
50 |
ISO |
| Otáčky pracovního vřetena |
max. 2500 |
ot / min |
| Pojezd vřeteníku (Y) |
900 / 1120 |
mm |
| Podélný pojezd stolu (Z) |
1200 |
mm |
| Příčný pojezd stolu (X) |
950 |
mm |
| Výsuv vřetena (W) |
max. 680 |
mm |
| Upínací plocha stolu |
1000 x 1120 |
mm x mm |
| Nosnost stolu |
3000 |
kg |
|
|
Přednosti stroje:
• z kterékoliv původní varianty stroje (od WHN9A do WH10CNC) získáváme po rekonstrukci stroj s parametry srovnatelnými s novým strojem
• je použit nový nebo rekonstruovaný vřeteník do 2500 ot/min
• volitelně pevné vřeteno do 5000 ot/min
WHO11NC-CNC - více
| Průměr pracovního vřetena |
112 |
mm |
| Upínací kužel |
50 |
ISO |
| Otáčky pracovního vřetena |
3500 |
ot / min |
| Pojezd vřeteníku (Y) |
1470 |
mm |
| Podélný pojezd stolu (Z) |
1500 |
mm |
| Příčný pojezd stolu (X) |
1600 |
mm |
| Výsuv vřetena (W) |
450 |
mm |
| Upínací plocha stolu |
1250 x 1400 |
mm x mm |
| Nosnost stolu |
4500 |
kg |
|
|
Přednosti stroje:
• velikost mezi WH10NC-CNC a WHN13-CNC
• výsuvné vřeteno do 3500 ot/min trvale, krátkodobě do 4000 ot/min
• volitelně pevné vřeteno do 5000 ot/min
• volitelně automatická výměna nástroje s manipulačním časem 10 s (z řezu do řezu)
WHN11-CNC - více
| Průměr pracovního vřetena |
110 |
mm |
| Upínací kužel |
50 |
ISO |
| Otáčky pracovního vřetena |
900 |
ot / min |
| Pojezd vřeteníku (Y) |
1250 |
mm |
| Podélný pojezd stojanu (Z) |
1000 |
mm |
| Příčný pojezd stolu (X) |
1600 |
mm |
| Výsuv vřetena (W) |
630 |
mm |
| Upínací plocha stolu |
1250 x 1250 |
mm x mm |
| Nosnost stolu |
8000 |
kg |
|
|
Přednosti stroje:
• křížové provedení loží
WHN13-CNC - více
| Průměr pracovního vřetena |
130 |
mm |
| Upínací kužel |
50 |
ISO |
| Otáčky pracovního vřetena |
max. 3000 |
ot / min |
| Pojezd vřeteníku (Y) |
2000 / 2500 / 3000 |
mm |
| Podélný pojezd stojanu (Z) |
1250 |
mm |
| Příčný pojezd stolu (X) |
2000 / 3500 |
mm |
| Výsuv vřetena (W) |
800 |
mm |
| Upínací plocha stolu |
max. 1800 x 2200 |
mm x mm |
| Nosnost stolu |
12000 |
kg |
|
|
Přednosti stroje:
• křížové provedení loží
• z kterékoliv původní varianty stroje (od WH13 do WHN13CNC) získáváme po rekonstrukci stroj s parametry srovnatelnými s novým strojem
• je použit nový vřeteník do 3300 ot/min
• volitelně pevné vřeteno do 5000 ot/min
• volitelně automatická výměna nástroje s manipulačním časem 10 s (z řezu do řezu)
GO - stroje konvenční
Krom standardních úkonů spojených s generální opravou dochází u většiny strojů k rekonstrukci mazací soustavy a aplikaci moderních odměřovacích systémů. Rozsah prací je na každém stroji individuální, dle konkrétního typu, provedení, či přání zákazníka.
V žádném případě nejsou tyto stroje modernizovány ve smyslu přestavby na CNC řízené stroje.
WH63, WH80 - více
| Průměr pracovního vřetena |
63 |
80 |
mm |
| Upínací kužel |
4 |
5 |
Morse |
| Otáčky pracovního vřetena |
1800 |
1400 |
ot / min |
| Pojezd vřeteníku (Y) |
710 |
900 |
mm |
| Podélný pojezd stolu (Z) |
1000 |
1250 |
mm |
| Příčný pojezd stolu (X) |
1000 |
1250 |
mm |
| Výsuv vřetena (W) |
560 |
710 |
mm |
| Upínací plocha stolu |
800 x 890 |
1000 x 1090 |
mm x mm |
| Nosnost stolu |
2000 |
2800 |
kg |
|
|
Přednosti stroje:
• vlastní jeřábové zařízení montované na stojan
W75 - více
| Průměr pracovního vřetena |
75 |
mm |
| Upínací kužel |
40 |
ISO |
| Otáčky pracovního vřetena |
1800 |
ot / min |
| Pojezd vřeteníku (Y) |
900 |
mm |
| Podélný pojezd stolu (Z) |
1000 |
mm |
| Příčný pojezd stolu (X) |
1250 |
mm |
| Výsuv vřetena (W) |
560 |
mm |
| Upínací plocha stolu |
950 x 950 |
mm x mm |
| Nosnost stolu |
3000 |
kg |
|
|
Přednosti stroje:
• separátní pohony posuvů a vřetena / rychloposuvů
• upínací kužel ISO 40
W9, W9A - více
| Průměr pracovního vřetena |
90 |
mm |
| Upínací kužel |
40 |
ISO |
| Otáčky pracovního vřetena |
1400 |
ot / min |
| Pojezd vřeteníku (Y) |
1120 |
mm |
| Podélný pojezd stolu (Z) |
1400 |
mm |
| Příčný pojezd stolu (X) |
1250 |
mm |
| Výsuv vřetena (W) |
710 |
mm |
| Upínací plocha stolu |
1000 x 1120 |
mm x mm |
| Nosnost stolu |
3000 |
kg |
|
|
Přednosti stroje:
• menší varianta k W100A
• upínací kužel ISO 40
• možné provedení se snímatelnou lícní deskou
W100A, W100, H100A - více
| Průměr pracovního vřetena |
100 |
mm |
| Upínací kužel |
Morse 6 / ISO 50 |
|
| Otáčky pracovního vřetena |
1120 |
ot / min |
| Pojezd vřeteníku (Y) |
1120 |
mm |
| Podélný pojezd stolu (Z) |
1250 / 1750 |
mm |
| Příčný pojezd stolu (X) |
1600 |
mm |
| Výsuv vřetena (W) |
900 |
mm |
| Upínací plocha stolu |
1250 x 1250 |
mm x mm |
| Nosnost stolu |
3000 |
kg |
|
|
Přednosti stroje:
• robustní konstrukce
• pojezd X=1600 mm
• téměř k nerozeznání od nového stroje
• shodné parametry s novým strojem
• shodný rozsah ZP s novým strojem
HP100 - více
| Průměr pracovního vřetena |
100 |
mm |
| Upínací kužel |
50 |
ISO |
| Otáčky pracovního vřetena |
1120 |
ot / min |
| Pojezd vřeteníku (Y) |
1600 / 2000 |
mm |
| Příčný pojezd stojanu (X) |
dle sestavy loží |
mm |
| Výsuv vřetena (W) |
900 |
mm |
|
|
Přednosti stroje:
• desková varianta k W100A
• možnost výroby nového stroje (shodnost komponent s W100A)
Výměna nástroje
Automatická výměna nástroje původní konstrukce je určena ke strojům WFQ80NCA-CNC, WHN13-CNC
a WHO11NC-CNC. Instalace se předpokládá při generální opravě resp. modernizaci stroje v ReTOS. Dodatečná instalace zařízení ke staršímu stroji nebo stroji po GO není bez rekonstrukce elektroinstalace a přizpůsobení mechanických částí možná.
Pro WFQ80NCA-CNC a WHO11NC-CNC je zařízení nekompatibilní s původním provedením pracovního vřetena.
AVN R01-60, R02-60 - více
| Manipulační čas |
10 |
s |
| Počet nástrojů |
60 |
ks |
| Rozteč úložných míst |
130 |
mm |
| Max. průměr nástroje |
200 |
mm |
| Max. délka nástroje |
500 |
mm |
| Max. hmotnost nástroje |
25 |
kg |
| Max. hmotnost nástrojů v zásobníku |
1120 |
kg |
| Provozní tlak vzduchu |
5 |
bar |
| Hmotnost |
1500 |
kg |
|
|
Přednosti zařízení:
• manipulační čas 10 s (z řezu do řezu)
|
|
