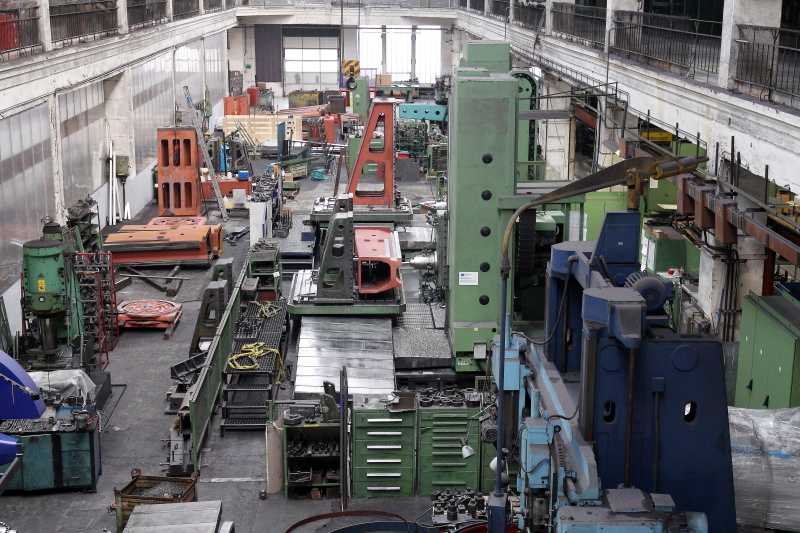

O obrobně

Výroba dílců dle dodané dokumentace od zajištění materiálu až po finální opracování. Operace jsou prováděny na strojích dle níže uvedené specifikace, případně v kooperaci.

FRÉZOVÁNÍ – VYVRTÁVÁNÍ – HOBLOVÁNÍ – SOUSTRUŽENÍ

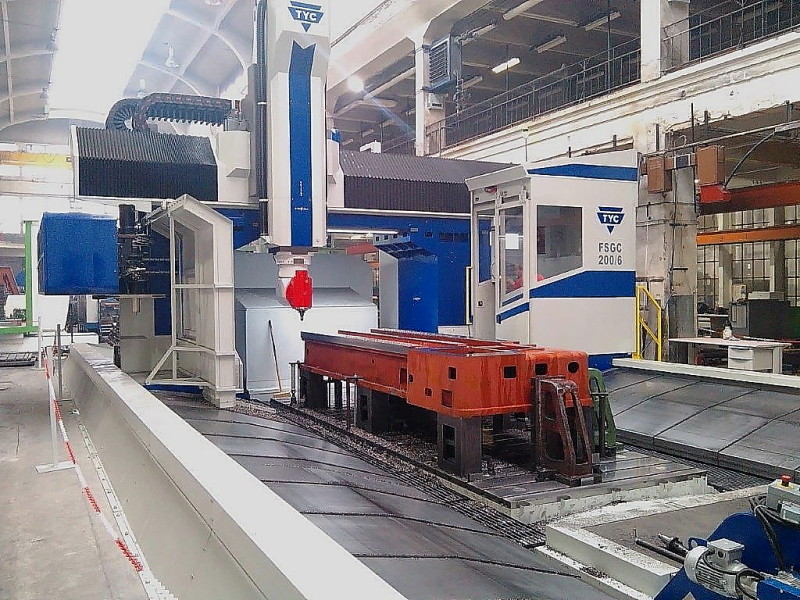

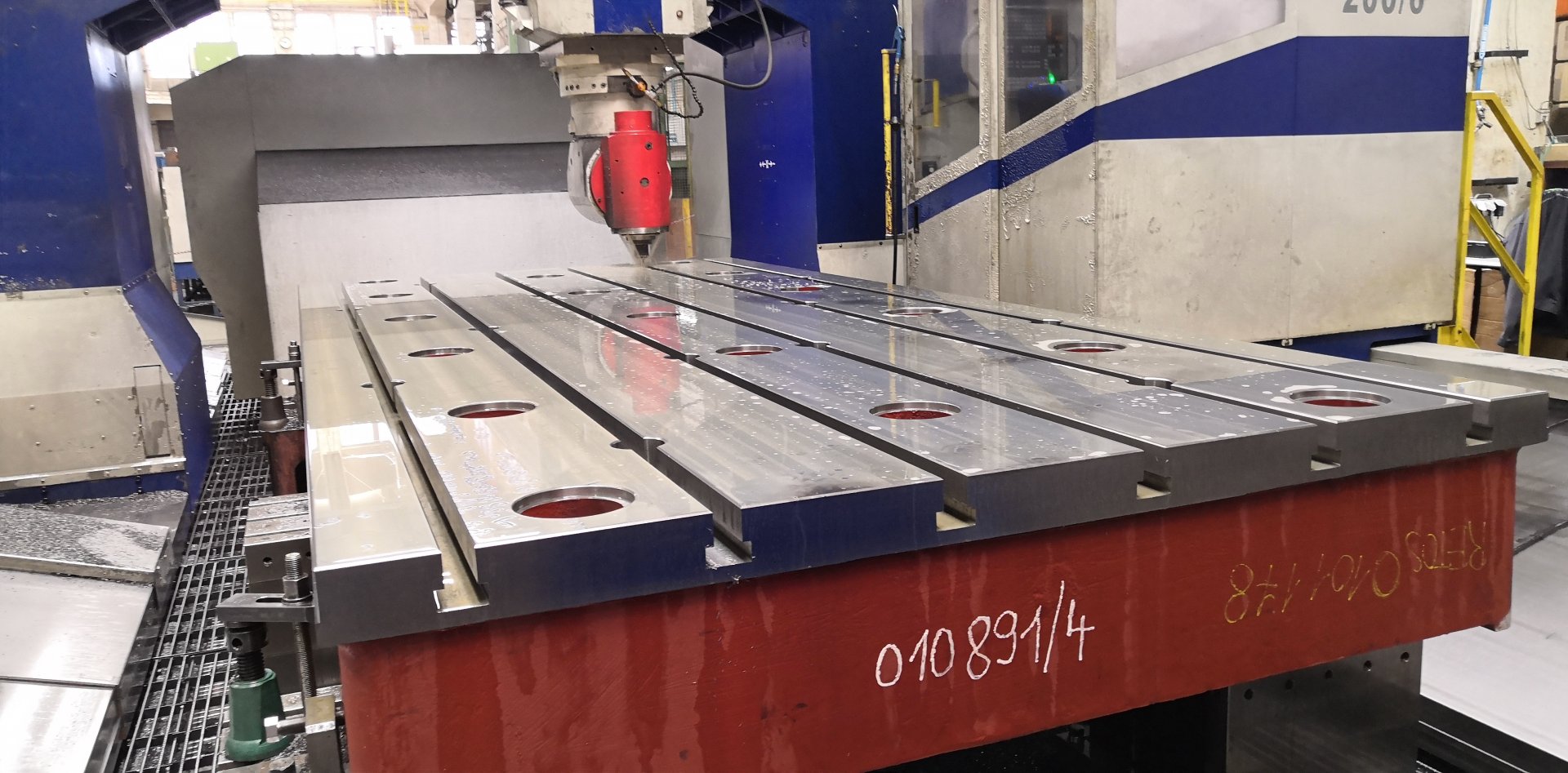

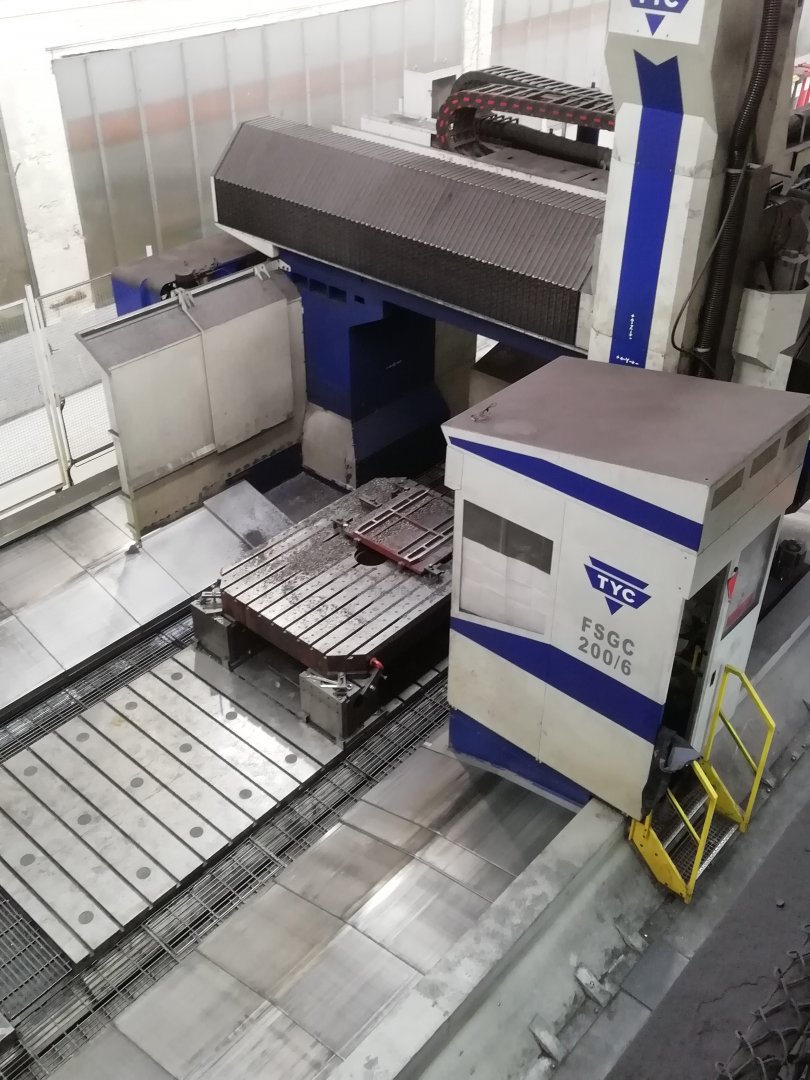

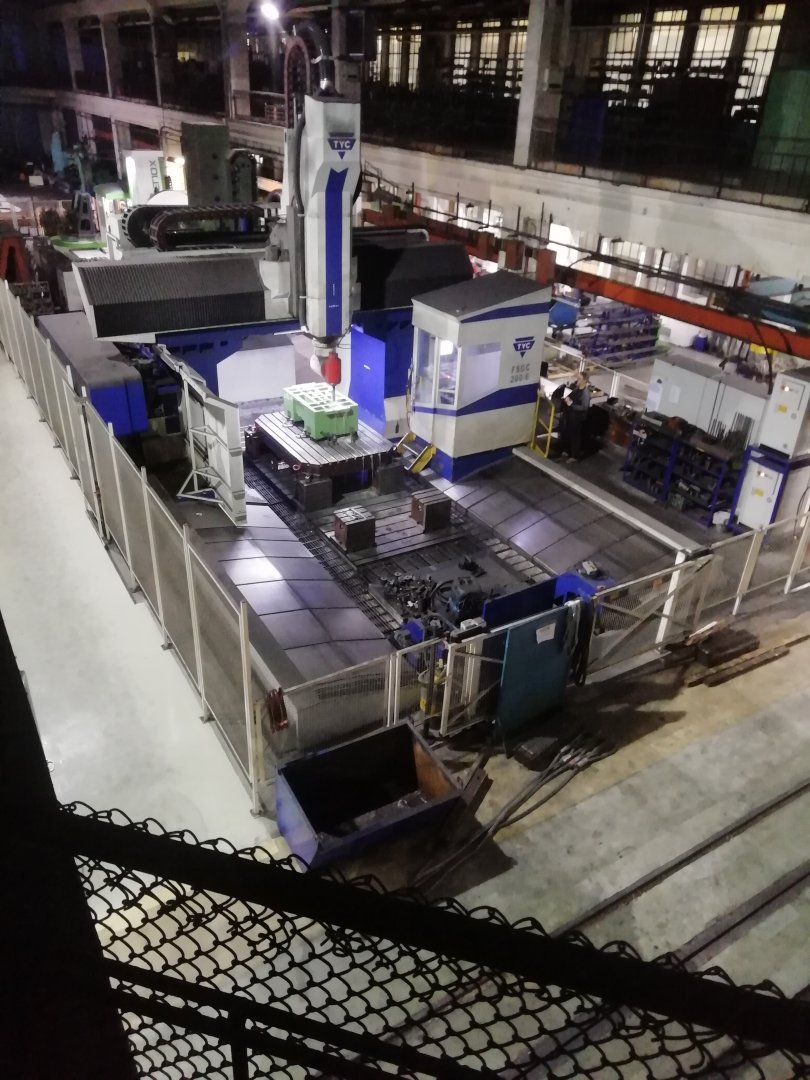

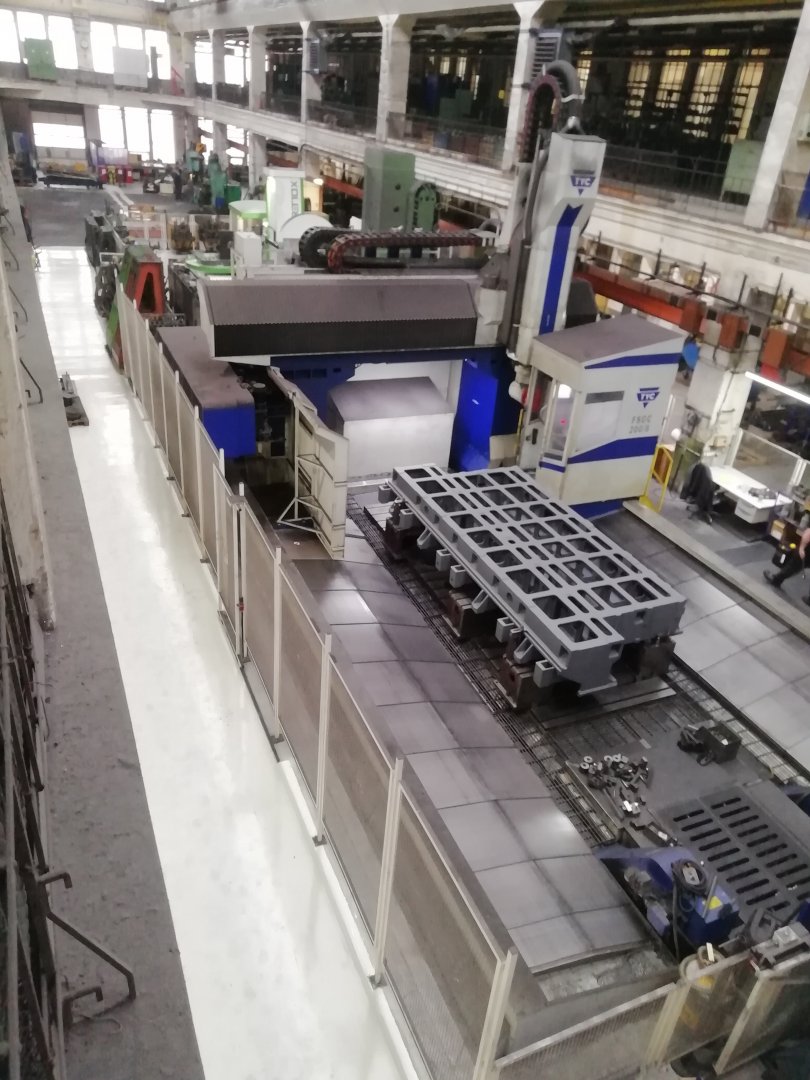

Obráběcí centrum TYC FSGC 200/6 CNC

• Upínací deska - 2000 x 6000 mm
• Pojezd v ose X - 7000 mm
• Pojezd v ose Y - 3300 mm
• Pojezd v ose Z - 1500 mm
• Maximální zatížení upínací desky - 3000 kg/m²
• Přesnost polohování +/- 0,02 mm
• Svislé vřeteno - 6000 ot/min
• Indexovaná 2osá hlava - 5000 ot/min
• Obráběný materiál - LITINA, OCEL, OSTATNÍ dle dohody

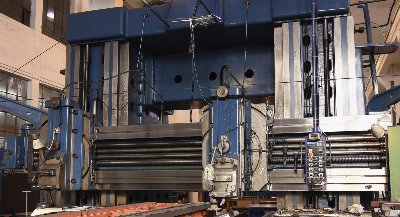

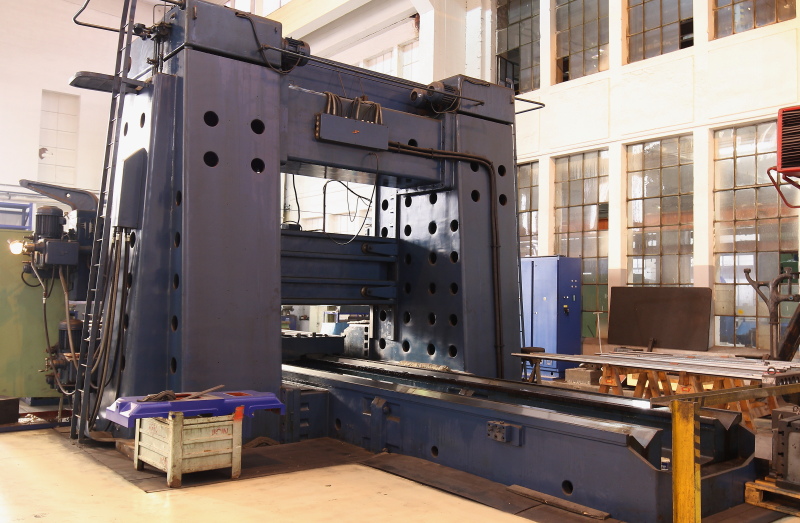

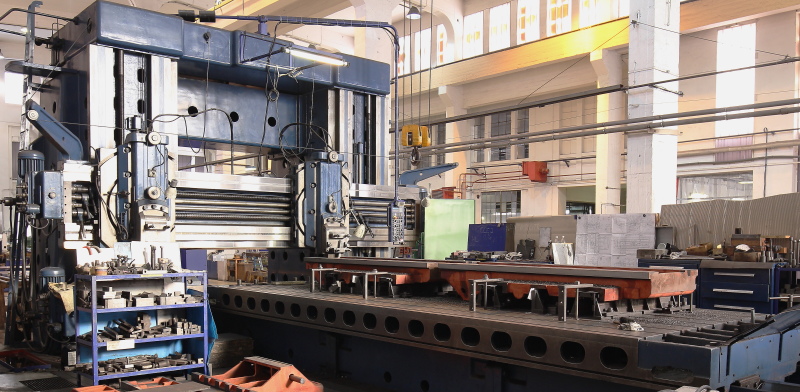

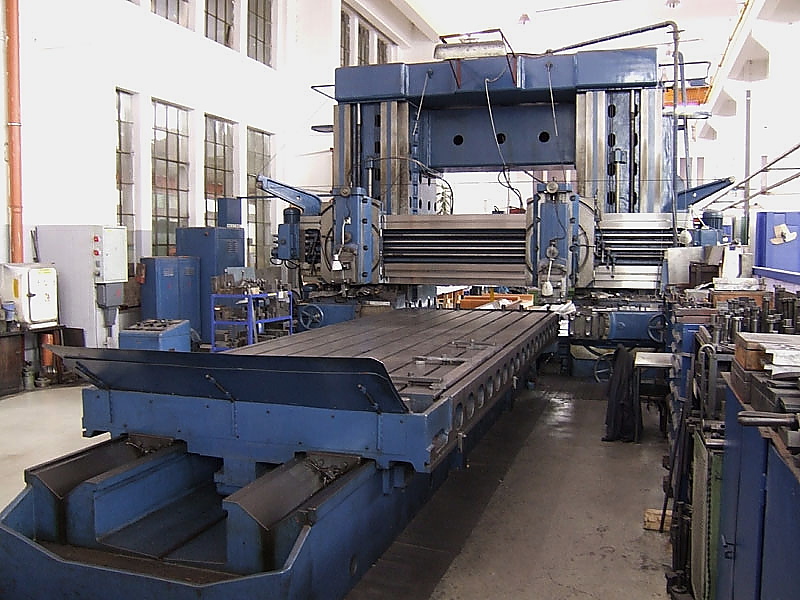

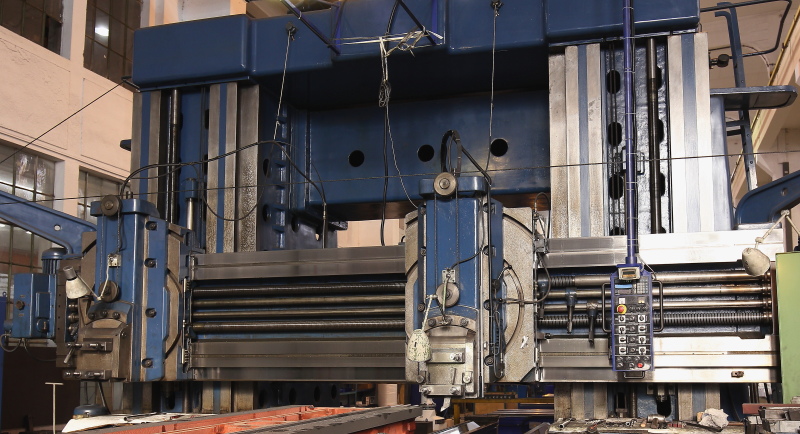

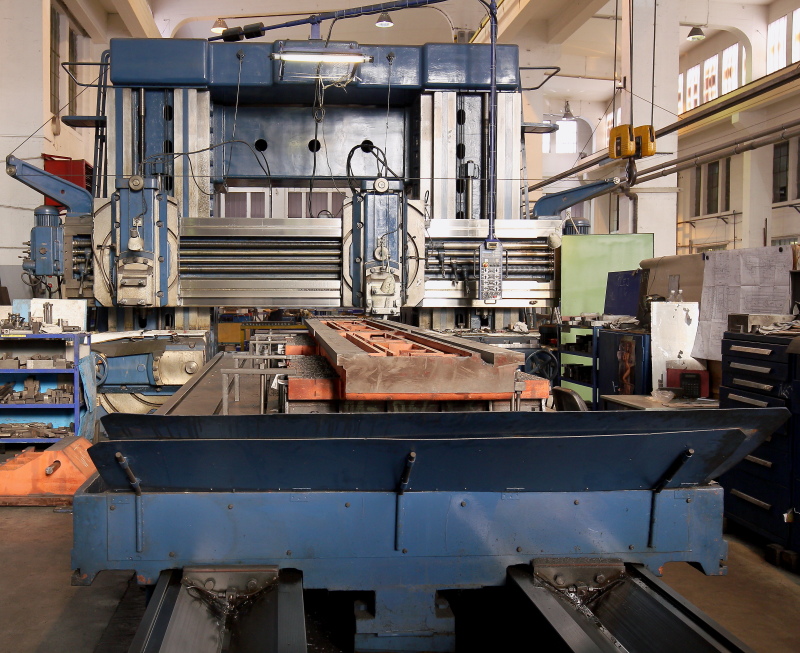

Hoblík HD 25

• Upínací deska – 2200 x 5800 mm
• Rozchod stojanů - 2500 mm
• Pojezd příčníku v ose Y - 1200 mm
• Maximální rozměr obrobku - 2400 x 5600 x 1200 mm
• Maximální hmotnost obrobku - 8000 kg
• Jakost povrchu - Ra 3,2
• Obráběný materiál - LITINA, OCEL

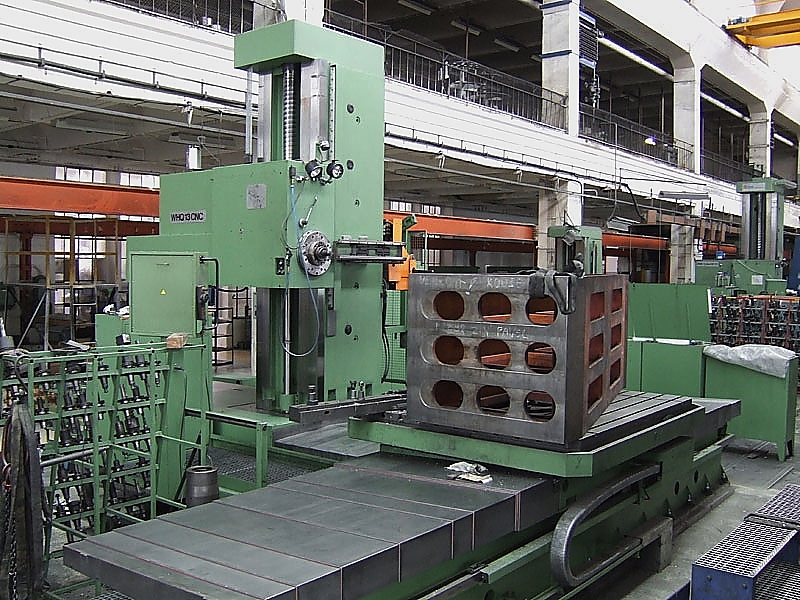

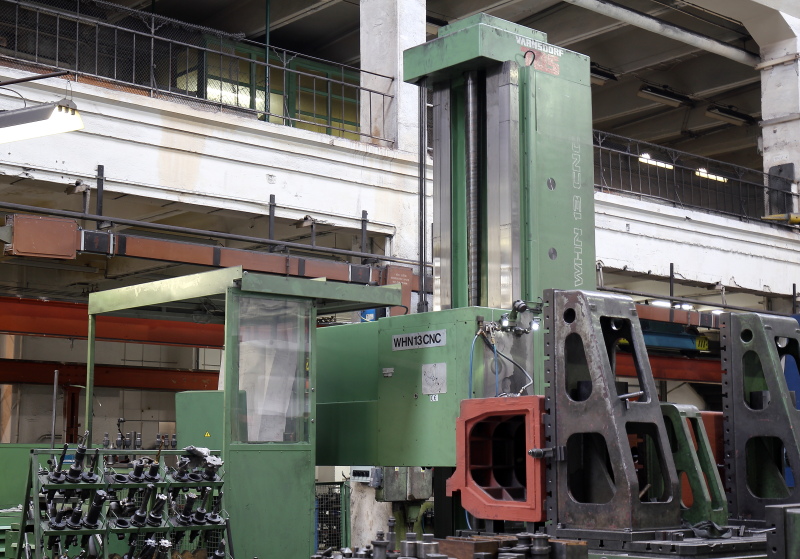

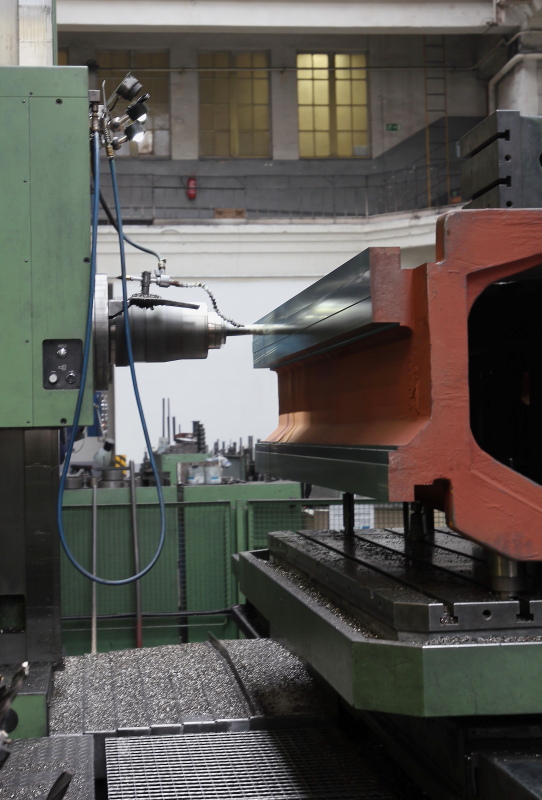

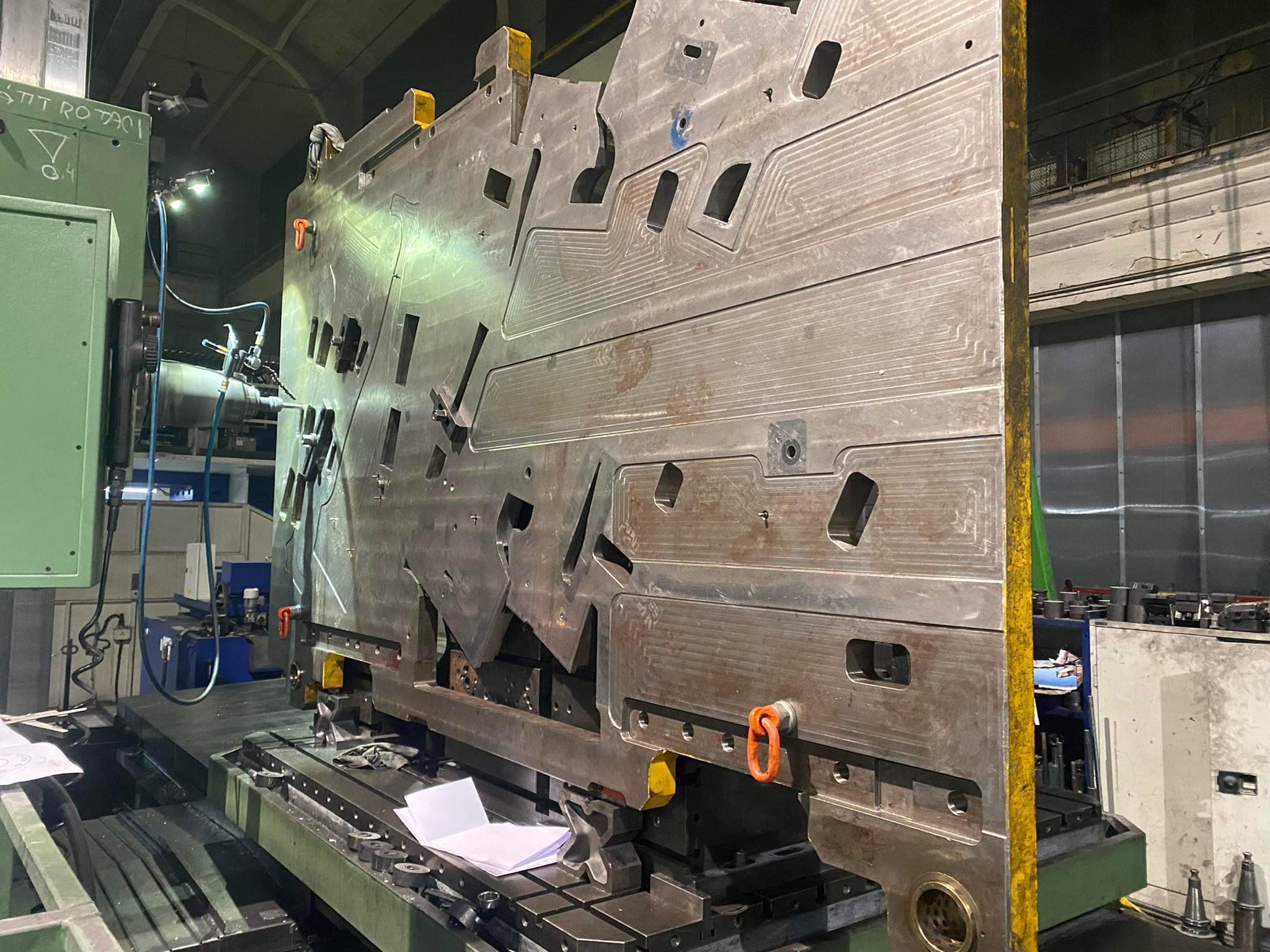

Vodorovná vyvrtávačka WHQ13.8CNC

• Upínací stůl otočný - 2200 x 1800 mm
• Pojezd osa X - 3500 mm
• Pojezd osa Y - 2000 mm
• Pojezd osa Z - 1200 mm
• Maximální hmotnost obrobku - 12000 kg
• Přesnost vrtání +/- 0,02 mm
• Jakost povrchu - Ra 1,6
• Obráběný materiál - LITINA, OCEL
• Maximální otáčky vřetene – 1600 ot/min

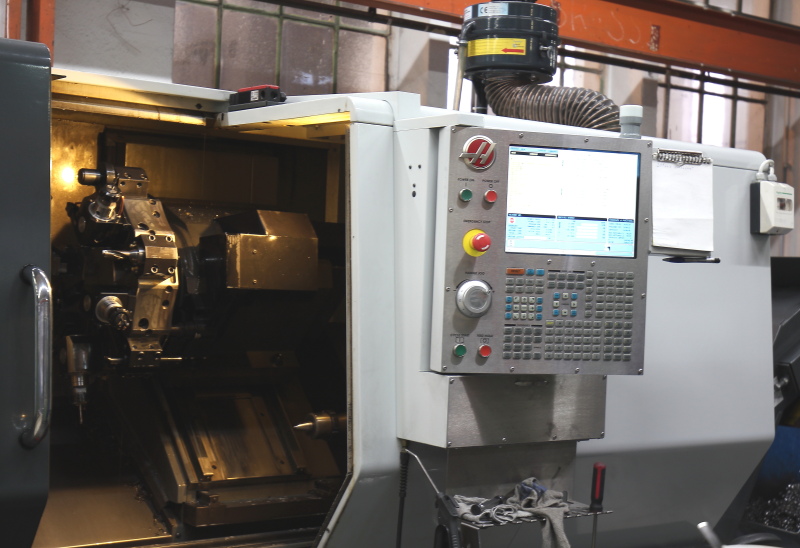

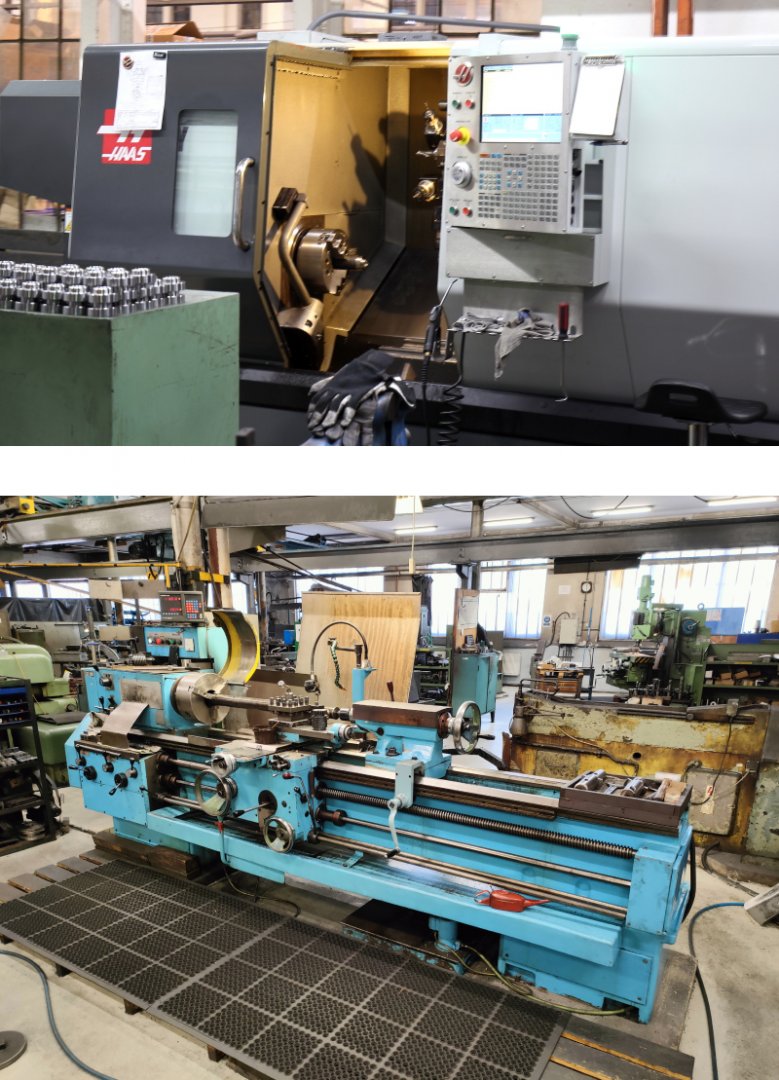

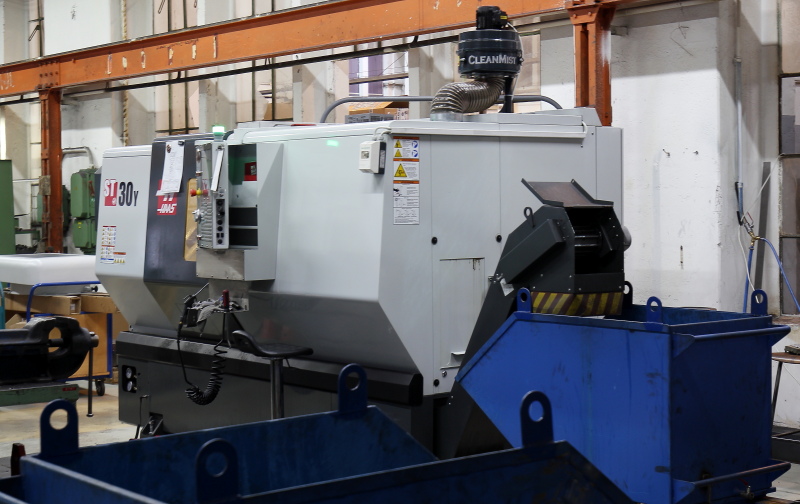

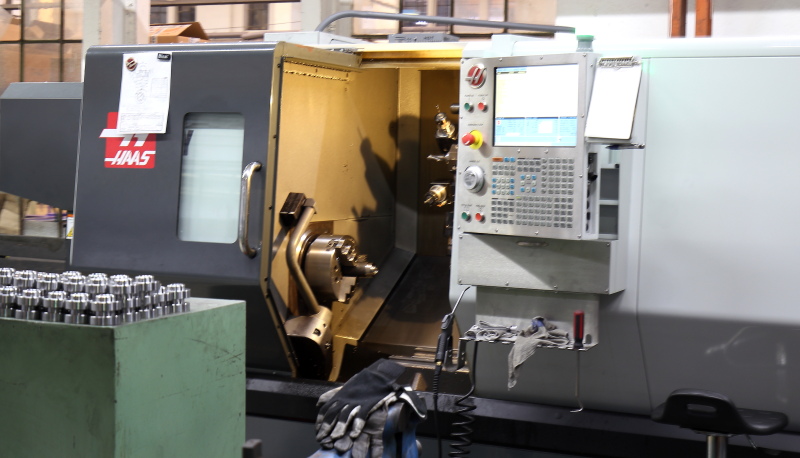

CNC soustruh Haas ST30-Y

• Maximální průměr – 533 mm
• Maximální délka – 660 mm
• 12stanicový revolver typu Bolt-On(volitelně VDI nebo hybridní)
• Vřeteno s vysokým krouticím momentem 3400 ot/min
• Vektorový pohon 22,4 kW
• Rychloposuvy 24,0 m/min
• Jakost povrchu - Ra 0,8
