Horizontal Bohrwerke

RET10P

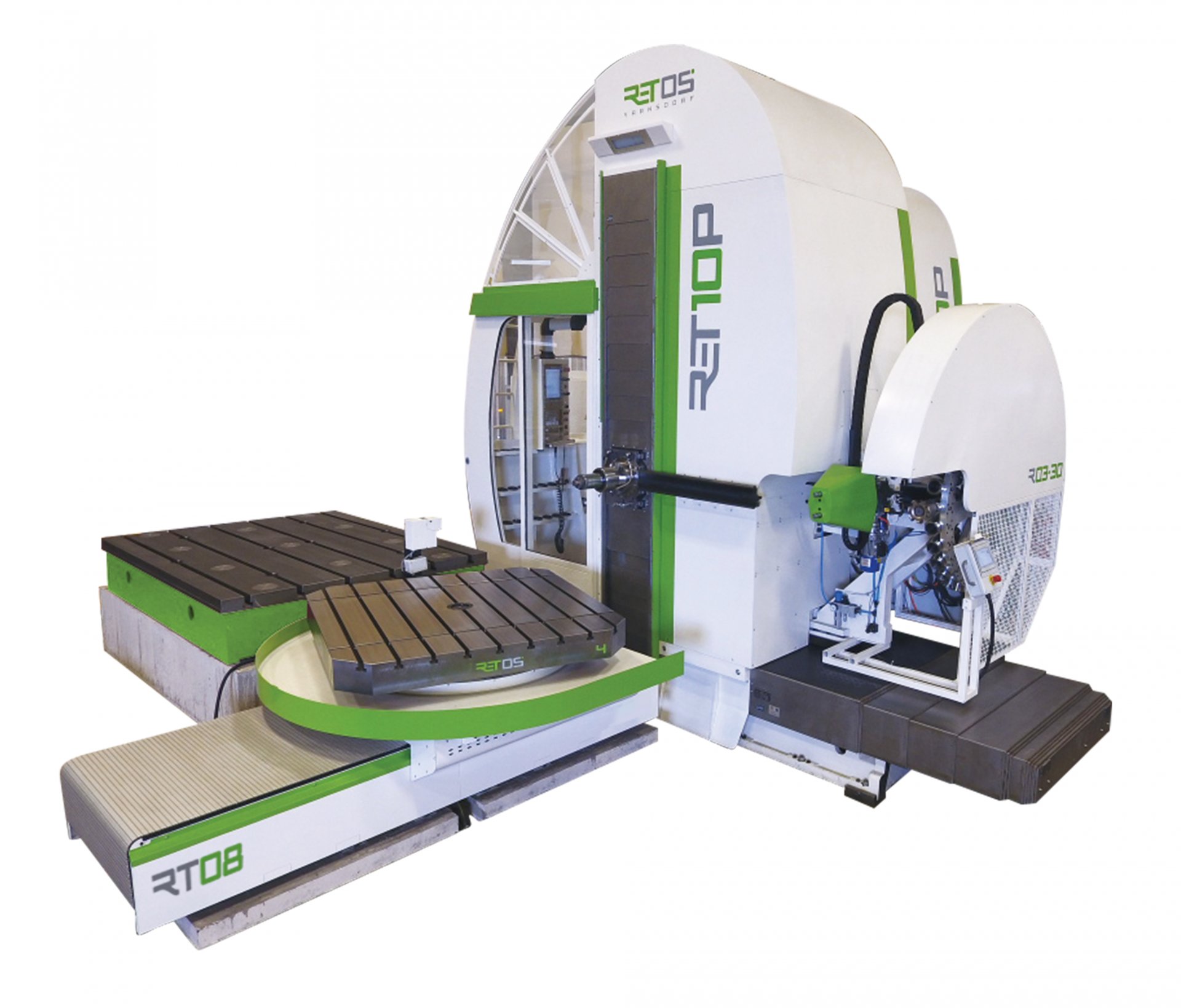

Waagerechtes Bohrwerk – Plattenausführung

Broschüre Anfrage
  • modernes Design
  • vollständig abgedeckte Baugruppe Ständer / Traghülse
  • maximale Bediensicherheit
  • wahlweisee Verstellung der Achse X
  • Eilgänge – X = 28 m/min; Y = 24 m/min

Wichtigste Parameter

Traghülsen-Querschnitt 315 x 380 mm x mm
Arbeitsspindel-Durchmesser 100 /105 mm
Spannkegel 50 ISO
Arbeitsspindel-Drehzahl 3500 U / min
Ständer-Querverstellung (X) max. 12000 mm
Traghülsen-/Spindelstock-Verstellung (Y) 2000 mm
Traghülsen-Verstellung (Z) 650 mm
Spindel-Verstellung (W) 610 mm

Video

WEITERE PARAMETER

Norm der Werkzeuge
Spannkegel 50 ISO
Werkzeugschaft 69871 DIN
Spannaufsatz 4100793 TOS
Spindelstock – V1, V2, V3
Querschnitt der Traghülse – Breite x Höhe 315 x 380 mm x mm
Arbeitsspindel-Durchmesser 105 mm
Spindeldrehzahl 10 - 3500 U / min
Leistung des Hauptmotors (S1/S6-40%) 22 / 34 kW
Maximales Drehmoment der Spindel (S1/S6-40%) 567 / 851 Nm
Z…Verstellung der Traghülse 650 mm
W…Verstellung der Spindel 610 mm
Arbeitsvorschübe…Z, W – manuell 4 - 500 mm / min
Arbeitsvorschübe…Z, W – automatisch 4 - 10000 mm / min
Eilgang…Z, W 13000 mm / min
Sonstige Achsen
X…Querverstellung des Ständers 2000 - 12000 mm
Y…Vertikalverstellung des Spindelstocks 2000 mm
Arbeitsvorschübe…X, Y – manuell 4 - 500 mm / min
Arbeitsvorschübe…X, Y – automatisch 4 - 10000 mm / min
Eilgang…X 28000 mm / min
Eilgang…Y 24000 mm / min
Anschlussleistung – ohne Drehtisch RT05/08 75 kVA
Anschlussleistung – mit Drehtisch RT05/08 92 kVA
Maschinengewicht 8500 kg
Standardfarbe von Maschine und Zubehör weiß 9010 / grün 6018 RAL
Standardfarbe von Schutzzäunen schwarz 9011 / gelb 1018 RAL
Aufbaufläche inklusive CE – Richtwert
X = 6000mm + UD4C + UD4D 12000 x 6500 mm x mm
X = 6000mm + UD4 + RT05CNC 12000 x 7300 mm x mm

Technische Spezifikation

(technische Spezifikation v11.00)

Das Modell RET10P ist ein Plattenbohrwerk aus eigener Konstruktion der Firma RETOS VARNSDORF s.r.o. Es erfüllt in vollem Umfang die Anforderungen an eine hohe Produktivität im Herstellungsprozess in Bezug auf Sicherheit, Komfort im Betrieb und Umweltschutz

Eckdaten

  • horizontale Platten-Bohr- und Fräsmaschine mit Bahnsteuerung
  • quer verstellbarer Ständer
  • 3/4 lineare Achsen
  • ausfahrbare Traghülse / Arbeitsspindel oder eine Kombination
  • die Maschine ist für die Bearbeitung großer Werkstücke geeignet
  • sowohl für das Schruppen, als auch für Nachbearbeitungen geeignet
  • kann entsprechend der technologischen Kundenanforderungen konfiguriert werden (Länge der Verfahrwege, Anzahl der Aufspannflächen, Umfang der Maschinenabdeckung)
  • das Werkstück wird auf eine Aufspannfläche oder einen Drehtisch aufgespannt (nicht Teil der Maschine)
  • zusätzliche Ausrüstung mit einem großen Sortiment an Sonderzubehör möglich, wie z.B. mit automatischen Werkzeugwechslern (AVN), Fräsköpfen, automatischen Fräskopfwechslern (AVH), einer Planscheibe, Werkzeugkühlung mittels Düsen (CHZ), Kühlung durch die Spindelmitte (CHOV), Sprühkühlung (CHM) oder einer Späneförderanlage
  • für „Industrie 4.0“ vorbereitet

Bedienung der Maschine

  • alle Maschinenfunktionen, außerdem Lösen und Klemmen der Werkzeuge, werden mittels Bedienpanel des Steuerungssystems, das aus Bedienfeld und LCD-Bildschirm besteht, gesteuert
  • das Lösen und Klemmen der Werkzeuge wird mittels Knöpfe an der Wand der Bedienungsbühne gesteuert
  • das Bedienpanel ist mit einem tragbaren Hilfsbedienpanel (Handrad) ausgerüstet, das einige Grundfunktionen der Maschinenbedienung dupliziert
  • das Bedienpanel befindet sich auf der Bedienungsbühne, die Teil der Baugruppe Ständer/Spindelstock ist
  • das Steuerungssystem ermöglicht drei Bedienarten: manuell / halbautomatisch / automatisch
  • der Standard-Bedienstand befindet sich auf der Bedienungsbühne
  • ein alternativer Bedienstand außerhalb der Bedienungsbühne ist nur im automatischen Modus nutzbar
  • die Standardkommunikationsschnittstelle ermöglicht eine Verbindung mit dem internen Betriebsnetzwerk und dient der einfacheren Verwaltung und Distribution verfahrenstechnischer Programme dem Monitoring des Maschinenbetriebs sowie der Diagnostik und dem Service des Steuerungssystems usw.

Details der Maschinenausführung können an die Anforderungen des Kunden angepasst werden.

Standardausführung

Steuerungssystem

  • HEIDENHAIN TNC 640 + Handrad
  • HEIDENHAIN Servoantriebe
  • SIEMENS Motoren

 Gesteuerte Achsen

  • X – Querverstellung des Ständerschlittens auf dem Bett
  • Y – Vertikalverstellung des Spindelstocks am Ständer
  • Z – Verstellung der Traghülse
  • S – Drehung der Arbeitsspindel

Technologische Leistungen

  • interpolierte Achsen X, Y, Z
  • Geraden-Interpolation
  • Kreis-Interpolation
  • Schraubenlinien-Interpolation
  • Spline-Interpolation – Raumkurven
  • Interpolation der Achsen S und Z – Drehen der Spindel in Abhängigkeit von der Position der Achse Z – ermöglicht das Gewindeschneiden ohne Ausgleichsfutter
  •  die technologischen Leistungen können aufgrund territorialer Unterschiede in den Ausführungen des NC-Programms des Steuerungssystems eingeschränkt sein

 Spindelstock V1

  • ausfahrbare Traghülse
  • feste Arbeitsspindel
  • Luftdruckreinigung der Kegelbohrung der Spindel während des Werkzeugwechsels
  • Spindelantrieb durch zwei Getriebestufen – Zahnräder
  • hydraulische Schaltung der einzelnen Getriebestufen
  • Vorbereitung zur Werkzeugkühlung mittels Düsen an der Front der Traghülse

 Antrieb der Achse X

  • 2 digitale Wechselstrom-Servomotoren mit Servoantrieb (Master/Slave)
  • 2 spielarme Planetengetriebe
  • Zahnstange im Bett

 Antrieb der Achse Y

  • spielfreier Zahnriemenantrieb
  • digitaler Wechselstrom-Servomotor mit Servoantrieb
  • Kugelgewindetrieb

Antrieb der Achse Z

  • digitaler Wechselstrom-Servomotor mit Servoantrieb
  • spielarmes Planetengetriebe
  • Kugelgewindetrieb

 Führungen der Baugruppen

  • Achsen X, Y, Z – lineare Rollenführungen

Schmierung

  • automatische Schmierung aller Achsen
  • die Dosierung korreliert mit der abgefahrenen Bahn der konkreten Baugruppe

Klemmung

  • Achsen X, Y, Z – nicht geklemmt – Positionsbindung

 Hydroaggregate

  • Schmieraggregat HYTOS – Schmierung aller Achsen
  • Druckaggregat HYTOS – Lösen des Werkzeuges

Messsystem

  • Achsen X, Y – absolute digitale optische HEIDENHAIN Längenmessgeräte
  • Achsen Z – absoluter Drehgeber im Motor
  • Achse S – inkrementaler HEIDENHAIN Drehgeber

Energieverteilung

  • Energieketten

Schutzabdeckung der Maschine

  • Achse X – durch Teleskopabdeckungen vollständig abgedeckte Bahnen
  • Achse Y – vollständig abgedeckte Baugruppe Ständer/Spindelstock

Wahlausführung + Zusatzausrüstung

CE – obligatorisch in der EU

  • Gesamtsystem der Sicherheitselemente gemäß den jeweiligen Rechtsvorschriften und technischen Normen
  • abgedeckte Bedienungsbühne
  • Umzäunung des Arbeitsraums der Maschine
  • weitere Elemente entsprechend der Risikobewertung

Steuerungssystem

  • SIEMENS SIN 840D + Handrad
  • SIEMENS Servoantriebe und Motore

Spindelstock V2

  • ausfahrbare Traghülse – Achse Z
  • ausfahrbare Arbeitsspindel – Achse W
  • Antrieb W – Servomotor, Planetengetriebe, Kugelgewindetrieb
  • Führung W – Linearführung mit Rollenkette
  • Klemmung W – nicht geklemmt – Positionsbindung
  • Messsystem W – absoluter Drehgeber im Motor
  • für weitere Details siehe Spindelstock V1

Spindelstock V3

  • nicht ausfahrbare, feste Traghülse
  • ausfahrbare Arbeitsspindel – Achse W
  • Antrieb W – Servomotor, Planetengetriebe, Kugelgewindetrieb
  • Führung W – Linearführung mit Rollenkette
  • Klemmung W – nicht geklemmt – Positionsbindung
  • Messsystem W – absoluter Drehgeber im Motor
  • für weitere Details siehe Spindelstock V1

AVN R04-10 – automatischer Werkzeugwechsler

  • Regalspeicher auf der Spannplatte
  • Verwendung mehrerer Speicher an verschiedenen Stellen möglich
  • Aufnahme und Ablage der Werkzeuge mittels Arbeitsspindel der Maschine
  • Teil der Anlage ist das Werkstück-Tastsystem TS460
 Parameter des Werkzeugwechslers AVN R04-10
 Bereitstellungszeit 20 s
 Anzahl der Werkzeugplätze in einem Speicher 10 St.
 Max. Speicheranzahl 6 St.
 Abstand zwischen den Werkzeugplätzen 130 mm
 Max. Werkzeug-Durchmesser 125 mm
 Max. Werkzeuglänge 500 mm
 Max. Werkzeuggewicht 15 kg
 Gewicht ohne Werkzeuge 110 kg

AVN R03-30 – automatischer Werkzeugwechsler

  • Anlage am Ständer der Maschine montiert
  • Magazin mit Servoantreib zur Positionierung der Magazintaschen mit Werkzeugen
  • Werkzeugwechseleinheit mit Elektro-/ Pneumatikantrieb
 Parameter des Werkzeugwechslers AVN R03-30
 Bereitstellungszeit 15 s
 Anzahl der Werkzeugplätze 30 St.
 Abstand zwischen den Werkzeugplätzen 130 mm
 Max. Werkzeug-Durchmesser – ohne Beschränkung 125 mm
 Max. Werkzeug-Durchmesser – mit freien Magazintaschen 200 mm
 Max. Werkzeuglänge 500 mm
 Max. Werkzeuggewicht 15 kg
 Max. Gesamtgewicht der Werkzeuge im Magazin 250 kg
 Max. Unwucht der Werkzeuge im Magazinrad 50 kg
 Max. Drehgeschwindigkeit des Rades 8 U / min
 Betriebsluftdruck 5 bar
 Erforderliche Luftreinheit 40 mikro
 Gewicht ohne Werkzeuge 1240 kg

CHZ – Werkzeugkühlung – Emulsion

  • Werkzeugkühlung mittels Düsen an der Front des Spindelstocks
  • Kühleinheit im Fundament integriert
  • Einheit mit Pumpe, Wasserstandmesser, Drucküberwachung
  • Volumen des Tanks (der Grube) ca. 1000 l (nutzbar)
  • maximaler Druck 4 bar / 32 l/min
  • die Vorbereitung für die Kühlung ist stets Maschinenbestandteil – Verteilungen, Düsen

CHZ-V – Werkzeugkühlung – Luft

  • Kaltluftpistole
  • Kühlung ohne thermischen Schock
  • positiver Einfluss auf die Genauigkeit und die Oberflächengüte
  • hohe Betriebssicherheit
  • umweltschonender
  • nahezu ohne Betriebskosten

CHOV-K – Kühlung durch die Spindelmitte – Flüssigkeit

  • kann nach begonnener Herstellung nicht mehr nachträglich in die Maschine integriert werden
  • separate Kühleinheit mit Filter- und Magnetabscheider für die Späne
  • Tankvolumen 1000 l
  • maximaler Druck 40 bar / 30 l/min
  • weitere Änderungen an der Maschine und der CE-Ausstattung
  • für Drücke über 10 bar ist eine Werkstück- oder Maschinenabdeckung erforderlich
  •

CHOV-V – Kühlung durch die Spindelmitte – Luft

  • kann nach begonnener Herstellung nicht mehr nachträglich in die Maschine integriert werden
  • maximaler Druck 5 bar

CHOV-M – Kühlung durch die Spindelmitte – Sprühkühlung

  • kann nach begonnener Herstellung nicht mehr nachträglich in die Maschine integriert werden
  • separate programmierbare Sprühkühleinheit
  • maximaler Druck 5 bar

CHM – Sprühkühlung

  • jederzeit nachträglich in die Maschine integrierbar
  • einfache Montage
  • einfache Anwendung

Späneförderanlage

  • stationärer Förderer im Betonfundament der Maschine

Spannplatte

  • Spannplatte UD4C – 4020 x 1885
  • Spannplatte UD4D – 2420 x 18857
 Parameter der Spannplatte UD4C
 Aufspannfläche der Spannplatte 4020 x 1875 mm x mm
 Breite der Spannnuten 36 H12 mm
 Tragfähigkeit der Spannplatte 80000 kg
 Gewicht der Spannplatte 8200 kg
 Sollmaße – Länge x Breite x Höhe 4020 x 1885 x 400 mm



 Parameter der Spannplatte UD4D
 Aufspannfläche der Spannplatte 2420 x 1875 mm x mm
 Breite der Spannnuten 36 H12 mm
 Tragfähigkeit der Spannplatte 45000 kg
 Gewicht der Spannplatte 5000 kg
 Sollmaße – Länge x Breite x Höhe 2420 x 1885 x 400 mm

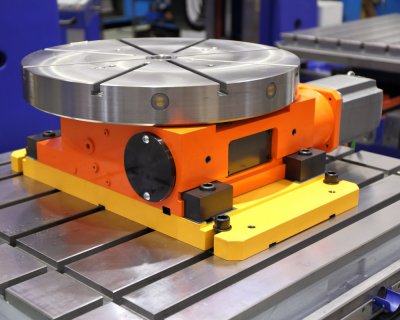

Drehtisch RT05, RT08

  • V1 – Positionierdrehtisch (RT08)
  • V2 – Interpolierdrehtisch (RT05 und RT08)
  • als Variante bzw. als Ergänzung zur Spannplatte
  • ergänzt die Machinenachsen um die Achsen V, B
  • Bedienung vollständig im Steuerungssystem der Maschine integriert
  • erweitert die technologischen Leistungen der Maschine
  • Achse B gesteuert als Positionierachse (V1)
  • interpolierte Achsen X, Y, Z, W, V, B (V2)
  • Zylindermantel-Interpolation mit Drehtisch (V2)
 Parameter des Drehtisches RT05
 Tragfähigkeit des Tisches – rotierend 5000 kg
 Tragfähigkeit des Tisches – statisch 8000 kg
 Aufspannfläche des Tisches 1250 x 1250 mm x mm
  1500 x 1500 mm x mm
 Breite der Spannnuten 22 H8 mm
 V…Längsverstellung des Tisches 1000 / 1500 mm
 Arbeitsvorschübe...V – manuell 4 - 500 mm / min
 Arbeitsvorschübe...V – automatisch 4 - 10000 mm / min
 Eilgang...V 20000 mm / min
 Arbeitsvorschübe der Tischdrehung...B 0 - 5 U / min
 Eilgang der Tischdrehung...B 10 U / min
 Gewicht des Tisches 4000 - 5500 kg
 Sollmaß – Länge 2600 / 3200 mm
 Sollmaß – Breite 1250 / 1500 mm
 Sollmaß – Höhe 850 mm



 Parameter des Drehtisches RT08 – V1, V2
 Tragfähigkeit des Tisches 8000 kg
 Aufspannfläche des Tisches 1250 x 1250 mm x mm
  1500 x 1500 mm x mm
  Durchmesser 1300 mm
 Breite der Spannnuten 22 H8 mm
 V...Längsverstellung des Tisches 1000, 1250, 1500, 1750, 2000 mm
 Arbeitsvorschübe...V – manuell 4 - 500 mm / min
 Arbeitsvorschübe...V – automatisch 4 - 10000 mm / min
 Eilgang...V 25000 mm / min
 Arbeitsvorschübe der Tischdrehung...B...V1/V2 0–8 / 0–16 U / min
 Eilgang der Tischdrehung...B...V1/V2 14/21 U / min
 Gewicht des Tisches 3600 - 4200 kg
 Sollmaß – Länge 2670, 2920, 3170, 3420, 3670 mm
 Sollmaß – Breite 1800/2106 mm
 Sollmaß – Höhe 900 mm

Zubehör

Standardmäßig geliefertes Zubehör

  • Führungsstütze VP10–170 – nur bei ausfahrbarer Spindel
  • Putzkegel für die Kegelbohrung VK-ISO50
  • Spannaufsätze – 15 Stück
  • Ankermaterial KM
  • Werkzeug-Grundausrüstung zur Bedienung und Wartung der Maschine
  • Ersatzteil-Grundausrüstung
  • technische Begleitdokumentation

Sonderzubehör

  • Führungsstütze VP10–320 – nur bei ausfahrbarer Spindel
  • Führungsstütze VP10–470 – nur bei ausfahrbarer Spindel
  • manuelle Vertikal-Fräsköpfe HPR50, FP40
  • manuelle Universal-Fräsköpfe HUR50, UFP40
  • Vertikal- und Universal-Indexierfräskopf von SEMPUCO
  • Universal-NC-Fräskopf von SEMPUCO
  • Planscheibe COGSDILL – nur mit den Spindelstöcken V2, V3 (ausfahrbare Spindel notwendig)
  • halbautomatischer Fräskopfwechsler PVH
  • automatischer Fräskopfwechsler AVH
  • Drehtisch MT03/MT03X
  • Spannwürfel UK500, UK1000, UK1500, UK2000, UK2500, UK3000
  • Spannwinkel UU800, UU950, UU1120, UU1450, UU1620, UU2000, UU2500, UU3000
  • Ersatzteilpaket für 3-jährigen Betrieb
  • Druckluft-Filteranlage von HEIDENHAIN DA400
  • 3D Werkstück-Tastsystems mit Radio-/Infrarot-Übertragung (Heidenhain/Renishaw/Hexagon)
  • kabelloses Handrad HEIDENHAIN HR550 FS
  • CE Sicherheitsmodus 3 (nur für den deutschen Markt)

Aufspanntische

Fräsköpfe, Bohrköpfe

Alternative Zerspanung

Tastsysteme

Verschiedenes

Kontakt

Vertrieb

+420 413 039 105

sales@retos.cz

ISO 9001

Seit dem 14.05.2021 sind wir nach der aktuellen Norm ISO 9001 durch QES Cert s.r.o. zertifiziert.

ISO 9001 en
