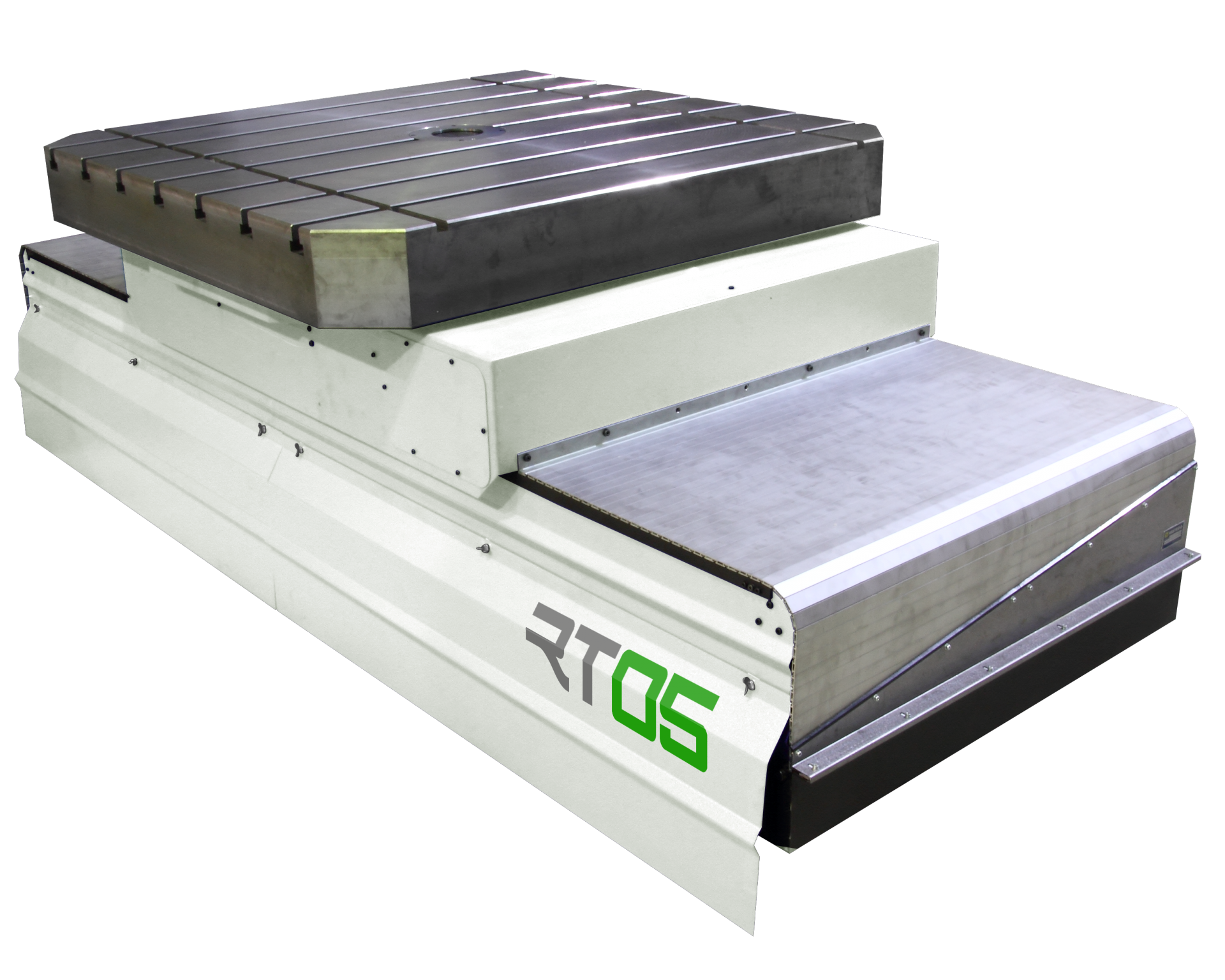

Der RT05 ist ein CNC-Drehtisch unserer eigenen Konstruktion, der als Zubehör für die Maschine RET10P oder für beliebige Werkzeugmaschinen bestimmt ist. Voraussetzung ist dabei die Integration der Drehtischsteuerung in das System der Maschine.
Eckdaten
- Drehtisch mit Bahnsteuerung
- 1 lineare Achse + Drehtisch
- als Zubehör für technologische Arbeitsstellen, vor allem für waagerechte Plattenborhwerke, vorgesehen
- für die Maschine RET10P optimiert
- dient für Spannung und Positionierung von Werkstücken als Variante bzw. Zusatzgerät zur Spannplatte
- erweitert die technologische Möglichkeiten der Maschine
- eine getrennte Gruppe, die mit der Maschine nicht fest verbunden ist
- elektrisch ist sie auf der Ebene des Steuerungssystems und des Elektroverteilers voll in die Konfigurationder Maschine integriert
Wichtigste Parameter
| Tragfähigkeit des Tisches – rotierend | 5000 | kg |
| Tragfähigkeit des Tisches – statisch | 8000 | kg |
| Aufspannfläche des Tisches | 1250 x 1250 | mm x mm |
| 1500 x 1500 | mm x mm | |
| Breite der Spannnuten | 22 H8 | mm |
| Durchmesser der Zentrierbohrung | 100 H7 | mm |
| V…Längsverstellung des Tisches | 1000 / 1500 | mm |
| Arbeitsvorschübe...V – manuell | 4 - 500 | mm / min |
| Arbeitsvorschübe...V – automatisch | 4 - 10000 | mm / min |
| Eilgang...V | 20000 | mm / min |
| Arbeitsvorschübe der Tischdrehung...B | 0 - 5 | U / min |
| Eilgang der Tischdrehung...B | 10 | U / min |
| Gewicht des Tisches | 4000 - 5500 | kg |
| Sollmaß – Länge | 2600 / 3200 | mm |
| Sollmaß – Breite | 1250 / 1500 | mm |
| Sollmaß – Höhe | 850 | mm |
Galerie
Spezifikation
Bedienung des Tisches
- alle Funktionen des Tisches werden durch das Bedienungspaneel des Steuerungssystems der Maschine betätigt
Ausführung des Tisches
Kompatibilität
- HEIDENHAIN iTNC 530 HSCI
- SIEMENS SIN 840D SL
Gesteuerte Achsen
- Z – Längsverstellung des Schlittens am Bett
- B – Drehung des Tisches
Leistungen des Tisches
- ergänzt die Maschinenachsen um 2 vollgesteuerte Achsen
- ermöglicht Zylindermantel-Interpolation
Antrieb der Achse Z
- digitaler Wechselstrom-Servomotor mit Servoantrieb
- spielfreier Zahnriemenantrieb
- Kugelgewindetrieb
Antrieb der Achse B
- 2 digitale Wechselstrom-Servomotoren mit eingebautem Getriebe und Servoantrieb (Master/Slave)
- Zahnkranz
Führungen der Baugruppen
- Achse Z – lineare Rollenführungen
- Achse B – Gleitbahnen, TURCITE, geschabt
Schmierung
- automatische Schmierung aller Achsen
- die Dosierung korreliert mit der abgefahrenen Bahn der konkreten Baugruppe
Klemmung
- Achsen Z, B – nicht geklemmt – Positionsbindung
Hydroaggregat
- Schmieraggregat HYTOS – Schmierung aller Achsen
Messsystem
- digitales optisches Messsystem HEIDENHAIN
- Achse Z – absoluter Längenmessgerät
- Achse B – absoluter Winkelmessgerät
Energieverteilung
- Energiekette IGUS
Schutzabdeckung
- Achse X – vollabgedeckte Gruppe
- Achse B – vollabgedeckte Bahnen und Antrieb
CE – gilt für die Europäische Union
- der Tisch ist in das Sicherungssystem der Maschine laut der jeweiligen Rechtsvorschriften und Standarden integriert
Zubehör
Standardsweise geliefertes Zubehör
- Ankermaterial KM
- Grundpaket von Werkzeugen für Bedienung und Wartung der Anlage
- Grundpaket von Ersatzteilen
- Technische Dokumentation
Sonderzubehör
- Spannwürfel UK500
- Spannwinkel UU800, UU950, UU1120
- Ersatzteilpaket für 3-jährigen Betrieb
Die Tischausführungsdetails können den Anforderungen des Kunden angepasst werden.
