Горизонтально-расточные станки

RT05

поворотный стол управляемый

просить

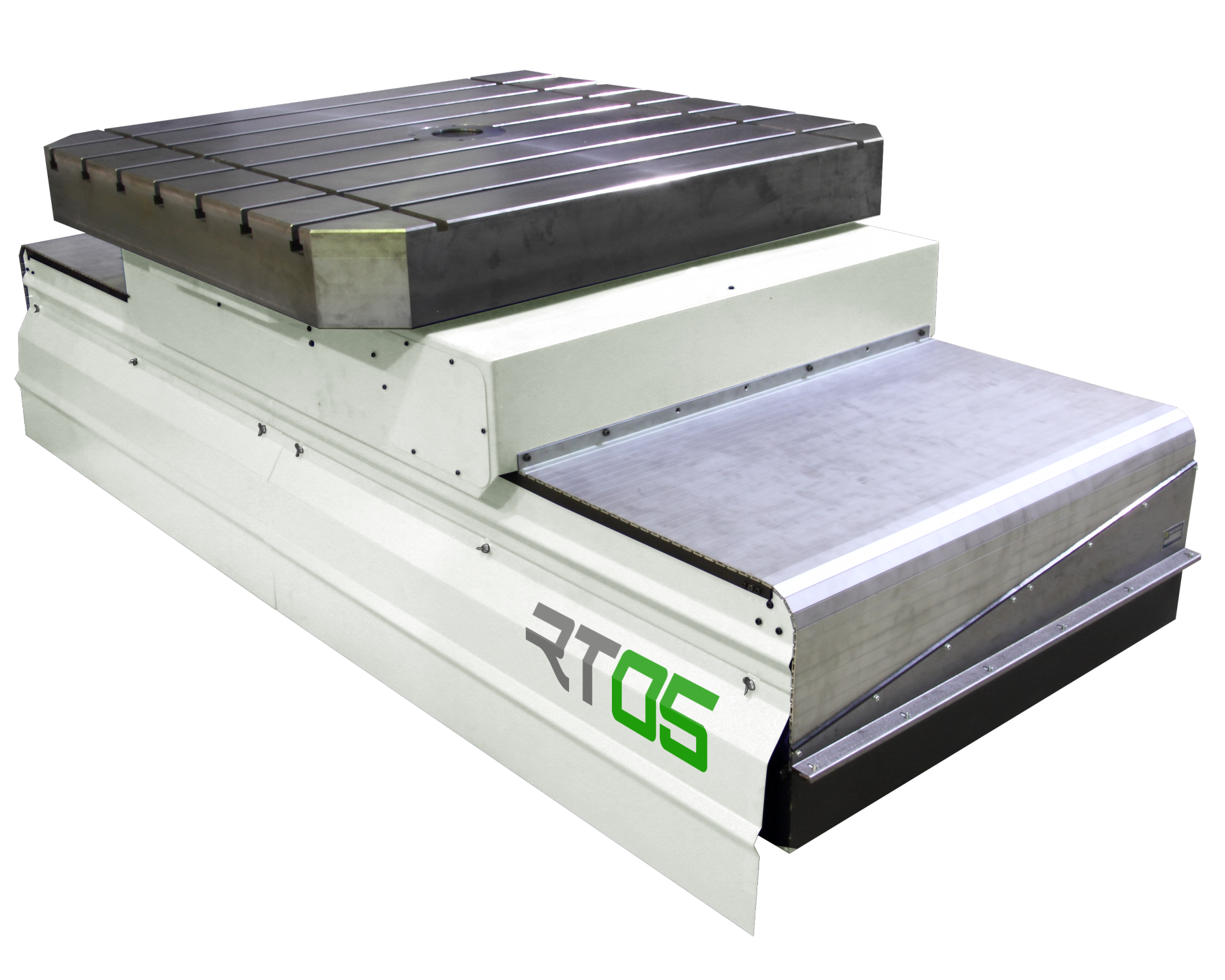

CNC поворотный стол нашей собственной конструкции предназначен для станка RET10P или как принадлежность к любому обрабатывающему станку. Предпологается интеграция управления поворотного стола в систему обрабатывающего станка.

Основные характеристики

  • сплошно управляемый поворотный стол
  • 1 линейная ось + стол
  • стол проектирован как принадлежность технологических рабочих мест, прежде всего для горизонтально-расточных станков плитного типа
  • оптимизирован для станка RET10P
  • служит для крепления и позиционирования обрабатываемых деталей как альтернатива или дополнение к зажимной доске
  • расширает рабочие возможности станка
  • самостаятельный модуль (нефиксирован к станку)
  • электрически на уровне ЧПУ и электрошкафа полностью интегрирован в конфигурацию станка

ОСНОВНЫЕ ПАРАМЕТРЫ

Грузоподъёмность стола – вращение 5000 кг
Грузоподъёмность стола – статически 8000 кг
Размеры зажимной поверхности стола 1250 x 1250 мм x мм
1500 x 1500 мм x мм
"Размер зажимных ""T"" пазов" 22 H8 мм
Диаметр центрирующего отверстия зажимной поверхности стола 100 H7 мм
V...Продольная перестановка стола 1000 / 1500 мм
Диапозон рабочих подач...V – ручной режим 4 - 500 мм / мин
Диапозон рабочих подач...V – автоматический режим 4 - 10000 мм / мин
Ускоренная подача...V 20000 мм / мин
Диапозон рабочих подач...B 0 - 5 об / мин
Ускоренная подача...B 10 об / мин
Вес стола 4000 - 5500 кг
Базовый размер – длина 2600 / 3200 мм
Базовый размер – ширина 1250 / 1500 мм
Базовый размер – высота 850 мм

Другие технические характеристики

Управление столом

  • все функции стола управляются из пульта ЧПУ станка

Исполнение стола

Совместимость

  • HEIDENHAIN iTNC 530 HSCI
  • SIEMENS SIN 840D SL

Управляемые оси

  • Z – продольное передвижение саней по станине
  • B – поворот стола

Возможности стола

  • добавляет передвижение станка на 2 полностью CNC управляемые оси
  • позволяет цилиндрическую интерполяцию

Привод оси Z

  • безщеточный цифровой переменный сервомотор с сервоприводом
  • безлюфтная передача зубчатым ременем
  • передвижной шариковый винт

Привод оси B

  • 2 безщеточных цифровых переменных сервомоторов с встроенной коробкой передач с сервоприводом (master/slave)
  • зубчатый венец

Направляющие груп

  • ось Z – направляющая качения
  • ось B – направляющая скольжения, TURCIT, шабрована

Смазка

  • смазка центральная, осевая, частота смазки в соотношению с пройденным путем данной групы

Крепление

  • оси Z, B – связь по положению

Гидроагрегаты

  • смазочный агрегат HYTOS – смазка всех осей

Измерение положения

  • цифровое оптическое измерение HEIDENHAIN
  • ось Z – абсолютный датчик линейных перемещений
  • ось B – абсолютный датчик угла

Электрическая розводка

  • цепной электроноситель

Закрытие

  • ось Z – польное закрытие групы
  • ось B – польное закрытие привода и направляющих

CE – действительно для Европейского союза

  • стол интегрирован в систему обеспечения безопасности станочных оборудований по действующим законоположеным и техническим норм в рамках всего технологического рабощего места (станка)

Принадлежности

Список основных (стандартно поставляемых) принадлежностей

  • анкерный материал KM
  • набор инструментов для обслуживания и ухода
  • базовый комплект запчастей
  • сопроводительная техническая документация

Список специальных принадлежностей

  • крепежный кубик UK500
  • крепежные угольники UU800, UU950, UU1120
  • набор запасных частей для трехлетней эксплуатации



Исполнение стола может быть в деталях приспособленно потребности заказчика.
