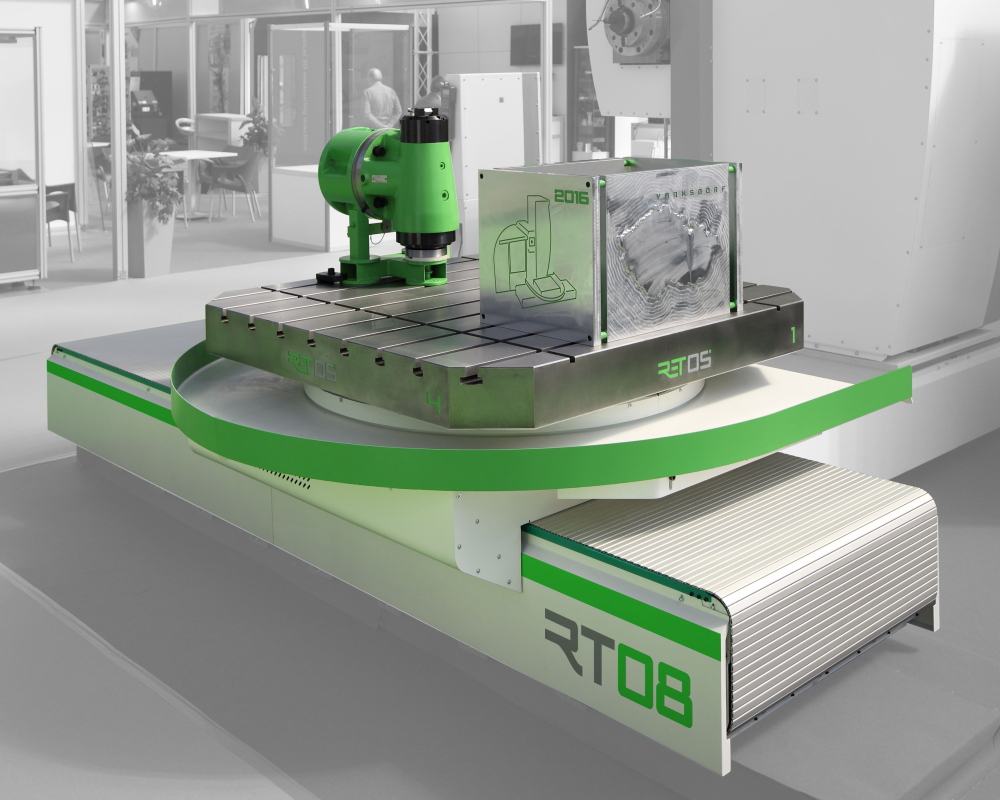

Der RT08 ist ein NC-/CNC-Drehtisch unserer eigenen Konstruktion, der als Zubehör für die Maschine RET10P oder für beliebige Werkzeugmaschinen bestimmt ist. Voraussetzung ist dabei die Integration der Drehtischsteuerung in das System der Maschine.
Eckdaten
- Drehtisch mit Bahnsteuerung
- 1 lineare Achse + Drehtisch (NC positioniert oder CNC interpoliert)
- als Zubehör für technologische Arbeitsstellen, vor allem für waagerechte Plattenborhwerke, vorgesehen
- für die Maschine RET10P optimiert
- dient für Spannung und Positionierung von Werkstücken als Variante bzw. Zusatzgerät zur Spannplatte
- erweitert die technologischen Möglichkeiten der Maschine
- eine getrennte Gruppe, die mit der Maschine nicht fest verbunden ist
- elektrisch auf der Ebene des Steuerungssystems und des Elektroverteilers voll in die Konfiguration der Maschine integriert
Wichtigste Parameter
| Tragfähigkeit des Tisches | 8000 | kg |
| Aufspannfläche des Tisches | 1250 x 1250 | mm x mm |
| 1500 x 1500 | mm x mm | |
| Durchmesser 1300 | mm | |
| Breite der Spannnuten | 22 H8 | mm |
| Durchmesser der Zentrierbohrung | 100 H7 | mm |
| V...Längsverstellung des Tisches | 1000, 1250, 1500, 1750, 2000 | mm |
| Arbeitsvorschübe...V – manuell | 4 - 500 | mm / min |
| Arbeitsvorschübe...V – automatisch | 4 - 10000 | mm / min |
| Eilgang...V | 20000 | mm / min |
| Arbeitsvorschübe der Tischdrehung...B | ** 0 - 16 | U / min |
| Eilgang der Tischdrehung...B | 21 | U / min |
| ** Erhöhung der Geschwindigkeit zum Karusselldrehen bei gleichzeitiger Reduzierung des Drehmoments möglich | ||
| Gewicht des Tisches | 3600 - 4200 | kg |
| Sollmaß – Länge | 2670, 2920, 3170, 3420, 3670 | mm |
| Sollmaß – Breite | 1250 / 1500 | mm |
| Sollmaß – Höhe | 900 | mm |
