Horizontální vyvrtávačky

W100A

Konvenční vodorovná vyvrtávačka stolová

brožura ke stažení
  • poslední sériově vyráběný konvenční stroj z produkce TOS VARNSDORF
  • robustní konstrukce
  • pojezd osy X = 1600 mm

HLAVNÍ PARAMETRY

Průměr pracovního vřetena 100 mm
Upínací kužel 50 ISO
Otáčky pracovního vřetena 1120 ot / min
Pojezd vřeteníku (Y) 1120 mm
Podélný pojezd stolu (Z) 810 / 1250 / 1750 mm
Příčný pojezd stolu (X) 1600 mm
Výsuv vřetena (W) 900 mm
Upínací plocha stolu max. 1500 x 1500 mm x mm
Nosnost stolu max. 3000 kg

Kompletní parametry

Parametry stroje
Průměr pracovního vřetena 100 mm
Upínací kužel 50 ISO
Otáčky vřetena – 23 stupňů 7,1 - 1120 ot / min
Výkon hlavního motoru 11 kW
Otáčky hlavního motoru 1460 ot / min
Maximální kroutící moment vřetena – Nmin 3350 Nm
Maximální kroutící moment vřetena – Nmax 78,5 Nm
X…příčný pojezd stolu 1600 mm
Z…podélný pojezd stolu – krátké lože (bez lunety) 810 mm
Z…podélný pojezd stolu – dlouhé lože (s / bez lunety) 1250 mm
Z…podélný pojezd stolu – dlouhé lože (s lunetou + stůl 1500 x 1500) 1240 mm
Z…podélný pojezd stolu – dlouhé lože (bez lunety) 1750 mm
Y…svislý pojezd vřeteníku – stůl 1250 x 1250 1120 mm
Y…svislý pojezd vřeteníku – stůl 1500 x 1500 1100 mm
W…výsuv vřetena 900 mm
Upínací plocha stolu 1250 x 1250 mm x mm
1500 x 1500 mm x mm
Šířka upínacích drážek 22 H8 mm
Nosnost stolu – 1250 x 1250 3000 kg
Nosnost stolu – 1500 x 1500 2500 kg
Průměr / hloubka středícího otvoru 180H6 / 10 mm
Pracovní posuvy...X, Y, Z, W, U – 18 stupňů 18 - 900 mm / min
Pracovní posuvy...X, Y, Z, W, U – 32 stupňů 0,02 - 12 mm / ot
Závitové posuvy...X, Y, Z, W, U – metrické – 18 stupňů 0,25 - 12 mm / ot
Závitové posuvy...X, Y, Z, W, U – palcové – 18 stupňů 120 - 2,5 "chodů / 1"""
Rychloposuv...X, Y, Z, W, U 2800 mm / min
Rychloposuv otáčení stolu...B 1 ot / min
Instalovaný příkon 15 kVA
Hmotnost stroje 14000 kg
Zástavbový prostor včetně CE – orientační 5000 x 7500 mm x mm
Parametry lícní desky
Průměr lícní desky 600 mm
Průměr / hloubka středícího otvoru 280H6 / 8 mm
U...výsuv nožových saní 210 mm
Maximální průměr čelního soustružení 900 mm
Otáčky lícní desky – 16 stupňů 7,1 - 224 ot / min
Seznam podporovaných norem upínací stopky nástroje / upínací nástavec
Stopka Norma Nástavec
Dlouhý kužel – metrický ČSN 220432 4100597
Dlouhý kužel – metrický DIN 2080 4100597
Dlouhý kužel – palcový DIN 2080 4100892
Krátký kužel – metrický ČSN 220434 4100809
Krátký kužel – metrický DIN 69871 4100809
Krátký kužel – metrický MAS BT 403-1982 4100809
Krátký kužel – palcový CAT ANSI / ASME B5.50-1985 4100913
Parametry lunety
Čelo dutého vřetena až ložisko lunety 2800 mm
Osa ložiska nad stolem 0 - 1120 mm
Rychloposuv ložiska 696 mm / min
Vrtání ložiska 150 H7 mm
Výkon motoru lunety 0,55 kW
Otáčky motoru lunety 2780 ot / min

Podrobná specifikace

W100A je posledním provedením úspěšné vývojové řady strojů H100, H100A, W100, W100A. Byl posledním strojem klasické koncepce dodávaným mateřskou firmou TOS Varnsdorf a.s.. Firma RETOS VARNSDORF s.r.o. převzala v roce 2005 výrobu tohoto stroje a od 01.01.2009 se stala i výhradním distributorem.

Stručná charakteristika

  • ručně řízená vodorovná vyvrtávačka

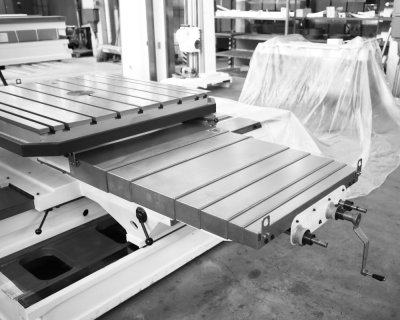

  • pevný stojan, křížově přestavitelný stůl
  • 4 lineární osy + otočný stůl
  • výsuvné pracovní vřeteno
  • lícní deska s nožovými saněmi
  • stroj určený pro kusovou a malosériovou strojírenskou výrobu
  • vhodný jak pro hrubovací tak i dokončovací operace
  • digitální odměřování lineárních os a otáčení stolu s indikací polohy
  • volitelně lze vybavit např. chlazením nástroje (CHZ), lunetou, vodící nebo svěrací přírubou, frézovacím přístrojem atd.

Provedení stroje

Přestavitelné skupiny

  • X – pojezd saní otočného stolu po podélných saních
  • Z – pojezd podélných saní po loži
  • Y – svislý pojezd vřeteníku po stojanu
  • W – výsuv vřetena
  • U – výsuv nožových saní lícní desky
  • B – otáčení stolu
  • S – otáčení pracovního vřetena a lícní desky

Vedení skupin

  • na všech lineárních osách vodící plochy broušeny, protiplochy podlity plastem
  • vodící plochy lože a podélných saní obloženy kalenými lištami
  • vodící plochy stolu a lícní desky zaškrabány

Mazání

  • mazací agregát HYTOS
  • mazání centrální, časové, řízené automatem v elektroskříni
  • maže osy X, Y, Z, W, B
  • osa U mazána pomocí maznic

Zpevňování

  • osy X, Y, Z, W, B – ruční, pákové

Vřeteník

  • výsuvné pracovní vřeteno + lícní deska
  • motorické upínaní nástroje ISO 50
  • asynchronní motor pro náhon otáček vřetena a posuvů všech os
  • náhon vřetena a posuvů mechanickými řadami – ozubená soukolí
  • mechanické řazení otáček a posuvů
  • na vřeteníku se nachází téměř všechny ovládací prvky stroje
  • vyvažování vřeteníku – řetěz a protizávaží vedené ve stojanu

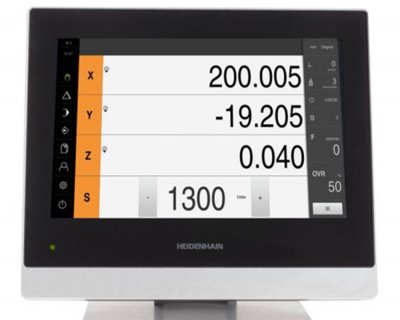

Odměřování polohy HEIDENHAIN

  • digitální optické odměřování s indikací
  • indikace PT 880 pro odměřování os X, Y, Z, W, B
  • indikace ND 780 pro odměřování os X, Y, Z
  • osy X, Y, Z, W – inkrementální pravítka
  • osa B – inkrementální rotační snímač
  • optické odměřování stolu 4 x 90°
  • provedení PZI – příprava pro dodatečnou montáž odměřování

Odměřování polohy RENISHAW

  • jen pro lineární osy – X, Y, Z, W
  • inkrementální magnetický odměřovací systém LM10
  • indikace D4M
  • optické odměřování stolu 4 x 90°

Energetické rozvody

  • osy X, Z, W – řetězovými nosiči energie IGUS
  • osa Y – ochrannou hadicí

Krytování stroje

  • zakrytování části vodících ploch lože mezi stojanem a podélnými saněmi teleskopickým krytem

CE – platí pro Evropskou unii

  • komplexní systém bezpečnostních prvků dle platných právních předpisů a technických norem

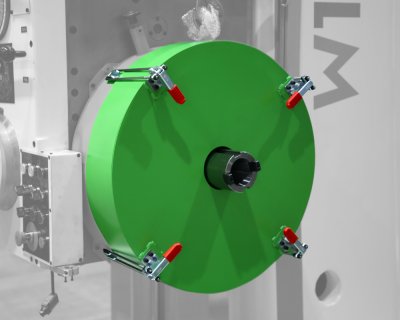

  • kryt obsluhy na vřeteníku
  • plné ruční kolo na vřeteníku nahrazující původní paprskové
  • schůdky ke vřeteníku
  • oplocení pracovního prostoru stroje

Napěťové varianty

  • 50Hz – 3 x 400V, 3 x 415V, 3 x 500V
  • 60Hz – 3 x 220V, 3 x 440V, 3 x 460V, 3 x 480V, 3 x 575V
  • parametry elektrokomponent uvedené v tabulkách platí pro variantu 3 x 400V / 50Hz

Příslušenství

Seznam standardního příslušenství

  • zpevňovací příruba
  • vytěrák kuželové dutiny VK-ISO50
  • upínací nástavce – 15 kusů
  • kotevní materiál KM100
  • základní sada nářadí k obsluze a údržbě
  • základní sada náhradních dílů
  • průvodní technická dokumentace

Seznam zvláštního příslušenství

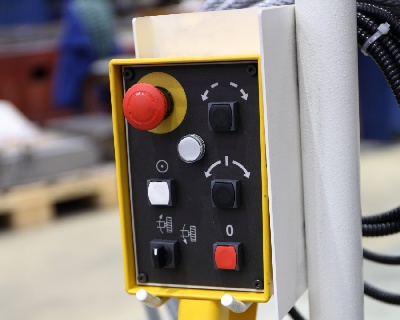

  • přenosný ovládací panel PP-100 (nutno objednat současně se strojem)
  • luneta LN100
  • chlazení nástroje emulzí CHZ-100

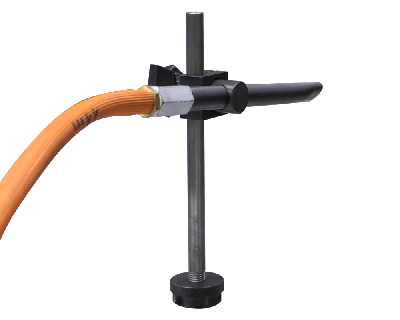

  • chlazení nástroje vzduchem CHZ-V
  • vodící podpěra PVD100-550
  • svěrací podpěra SP100
  • svěrací příruba SP100/800 ot/min

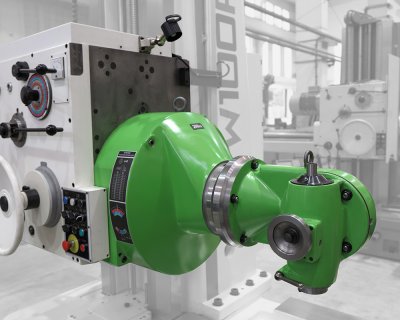

  • frézovací přístroj FP40-100
  • univerzální frézovací přístroj UFP40-100
  • výměnná kola pro řezání závitů
  • teleskopický držák TD50

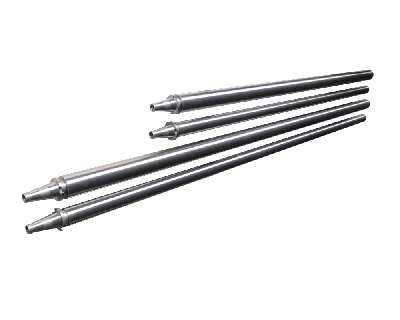

  • vyvrtávací tyč hladká VT80-2500-ISO50
  • vyvrtávací tyč hladká VT80-3150-ISO50
  • vyvrtávací tyč hladká VT100-2500-ISO50
  • vyvrtávací tyč hladká VT100-3150-ISO50

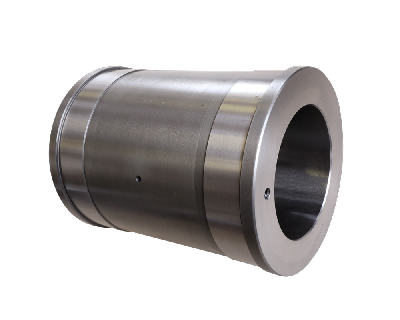

  • kluzné pouzdro ložiska lunety LLK-150/80
  • kluzné pouzdro ložiska lunety LLK-150/100

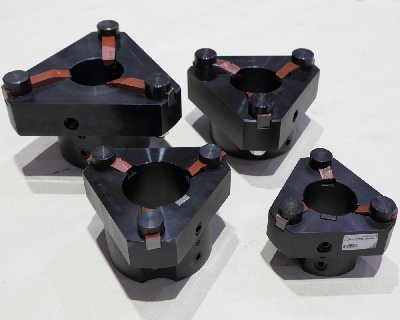

  • vyvrtávací hlava třínožová VH80
  • vyvrtávací hlavy třínožové VH80-100

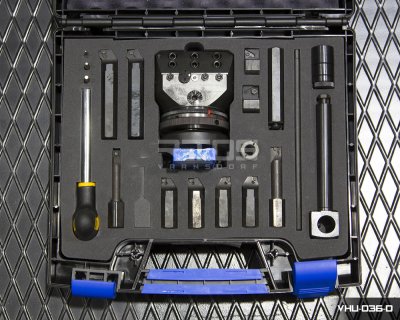

  • vyvrtávací hlava univerzální VHU-ISO50
  • upínací kostka UK500
  • upínací úhelník UU800, UU950, UU1120
  • sada náhradních dílů pro 3-letý provoz
  • 3D dotyková obrobková sonda KT 130 HEIDENHAIN
  • přepravní tyče (do kontejneru nutné)

---------------

  • provedení stroje může být v detailech přizpůsobeno požadavkům zákazníka

---------------
