Horizontální vyvrtávačky

MĚŘENÍ LASEREM

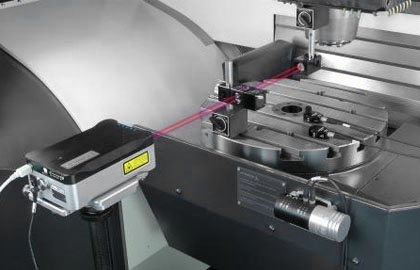

Provádíme měření geometrické přesnosti horizontálních vyvrtávaček z produkce TOS VARNSDORF a.s. a RETOS VARNSDORF s.r.o. pomocí moderního laserového interferometru RENISHAW XL-80 v kombinaci s měřícím systémem pro NC a CNC stroje RENISHAW BALLBAR QC20-W.

Proč?

  • přesný a spolehlivý stroj je jedním ze základních stavebních kamenů kvalitní výroby
  • nekvalitní stroj nemusí nutně vést k výrobě zmetků – má však vždy zásadní vliv na produktivitu práce
  • existují různé příčiny vzniku nekvalitních výrobků krom chyby stroje – chyba nástroje, chyba ve výkrese, nevhodná technologie, chyba obsluhy, chyba v NC programu apod. - čím širší je portfolio možných příčin, tím obtížnější a zdlouhavější je jejich analýza - určitě je dobré vědět, že stroj touto příčinou není

Oblast použití

  • Laser XL-80 – CNC i konvenční stroje
  • Ballbar QC20-W – CNC stroje s možností kruhové interpolace

Možnosti měření

  • přímost vedení pohyblivých skupin
  • vyhodnocení vzájemných kolmostí pohyblivých skupin
  • vyhodnocení chyb a nepřesností odměřovacích systémů
  • diagnostika vůlí v náhonech pohyblivých skupin
  • diagnostika naladění pohonů pohyblivých skupin
  • volumetrické měření stroje (v osách XY, YZ a XZ)

Výsledky měření

  • odborný posudek technického stavu stroje
  • shrnutí výsledků do přehledných grafů a tabulek
  • vyhodnocení výsledků dle norem ISO 230-2, VDI / DGQ 3441, ČSN 200300.

Konečný stav – cíl

  • optimalizace geometrické přesnosti základního hardwaru stroje - vyvážení, kolmosti, vymezení vůlí
  • optimalizace přesnosti odměřování – lineární a nelineární korekce odměřovacích
  • optimalizace dynamiky stroje - přesnost obrábění, najíždění na polohu
  • eliminace vlivu nedokonalosti hardwaru stroje na přesnost obrábění



Podmínkou provedení měření je funkčnost stroje, připravenost stroje a prostředí pro měření (čistota), stabilní teplota.
