MT03X

otočný stůl

Brožura

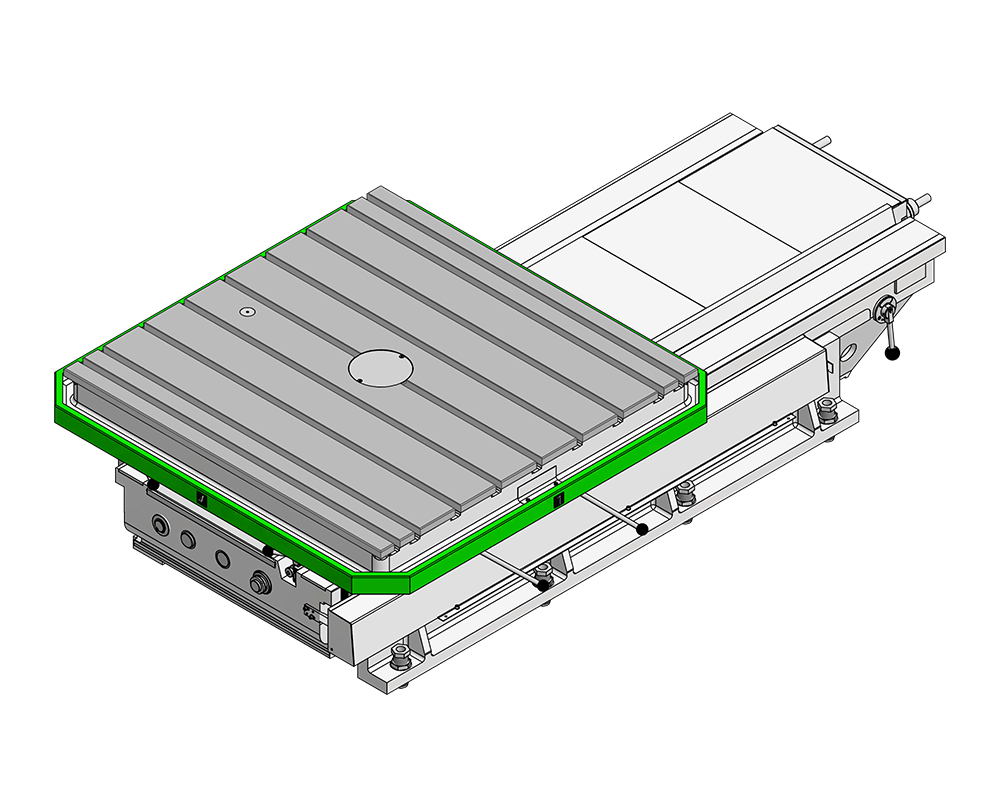

Otočný stůl MT03X je určen jako zvláštní technologické příslušenství pro deskové vodorovné frézovací a vyvrtávací stroje RET10P a HP100.

Otočný stůl slouží jako vedlejší vodorovná upínací plocha stroje k upnutí obrobku s možností jeho natočení ve svislé ose (osa B) a posunutí včetně strojního posuvu v jednom směru (osa V). Polohování v obou osách je prováděno strojně nebo ručně.

Upíná se na hlavní upínací plochu stroje (upínací desku) nebo na samostatný základ.

Ustavení na upínací desku je prováděno za pomoci zdvihacího zařízení ručně přes „T“ drážky standardními upínkami.

Ukotvení na betonový základ je prováděno pomocí kotevního materiálu obdobně jako vlastní stroj.

Hlavní parametry

Upínací plocha stolu 1250 x 1250 mm x mm
1500 x 1500 mm x mm
Šířka upínacích drážek 22 H8 mm
Nosnost stolu - 1250 x 1250 3000 kg
Nosnost stolu - 1500 x 1500 2500 kg
Průměr / hloubka středícího otvoru 180 H6 / 10 mm
V… podélný pojezd stolu 1200 mm
Napětí - ruční provedení 230 V
Napětí - motorické provedení 3x400 V
Hmotnost stolu kg
Základní rozměry - délka 2705 mm
Základní rozměry - šířka 1400 / 1650 mm
Základní rozměry - výška 630 mm

SPECIFIKACE

Základní komponenty MT03X jsou odlitky z kvalitní šedé litiny a jejich konstrukce zajišťuje vysokou tuhost.

Představitelné skupiny

  • osa V – pojezd saní stolu po loži
  • osa B – otáčení stolu

Náhon a ovládání posuvů

  • motor a/nebo ruční klika
  • osa V – soustava ozubených soukolí + trapézový šroub
  • osa B – soustava ozubených soukolí + ozubený věnec
  • přepínání os pomocí ruční páky na loži
  • zapínání motorického posuvu tlačítkem

Vedení

  • osa V – vodící plochy lože obloženy kalenými lištami a broušeny, protiplochy podlity plastem
  • osa B – vodící plochy stolu zaškrabány

Mazání

  • mazání náhonu a vodících ploch odvozeno od otáčivého pohybu náhonové hřídele – pumpa
  • mazání centrální, napojení na mazací soustavu stroje (opce)

Zpevňování

  • ruční, pákové

Odměřování polohy

  • provedení PZI – příprava pro dodatečnou montáž odměřování
  • optické odměřování stolu 4x90°
  • odměřování polohy HEIDENHAIN (opce) – inkrementální rotační snímač, inkrementální pravítko + indikace ND7013

CE - platí pro Evropskou unii

  • předpokládá se integrace stolu do systému zajištění bezpečnosti strojního zařízení dle platných právních předpisů a technických norem v rámci celého technologického pracoviště (stroje)



PŘÍSLUŠENSTVÍ

Seznam standardního příslušenství

  • základní sada nářadí k obsluze a údržbě
  • základní sada náhradních dílů
  • průvodní technická dokumentace včetně návodu k užívání

Seznam zvláštního příslušenství

  • upínací kostka UK500, UK1000
  • upínací úhelník UU800, UU950, UU1120, UU1450, UU1620
  • sada náhradních dílů pro 3letý provoz
