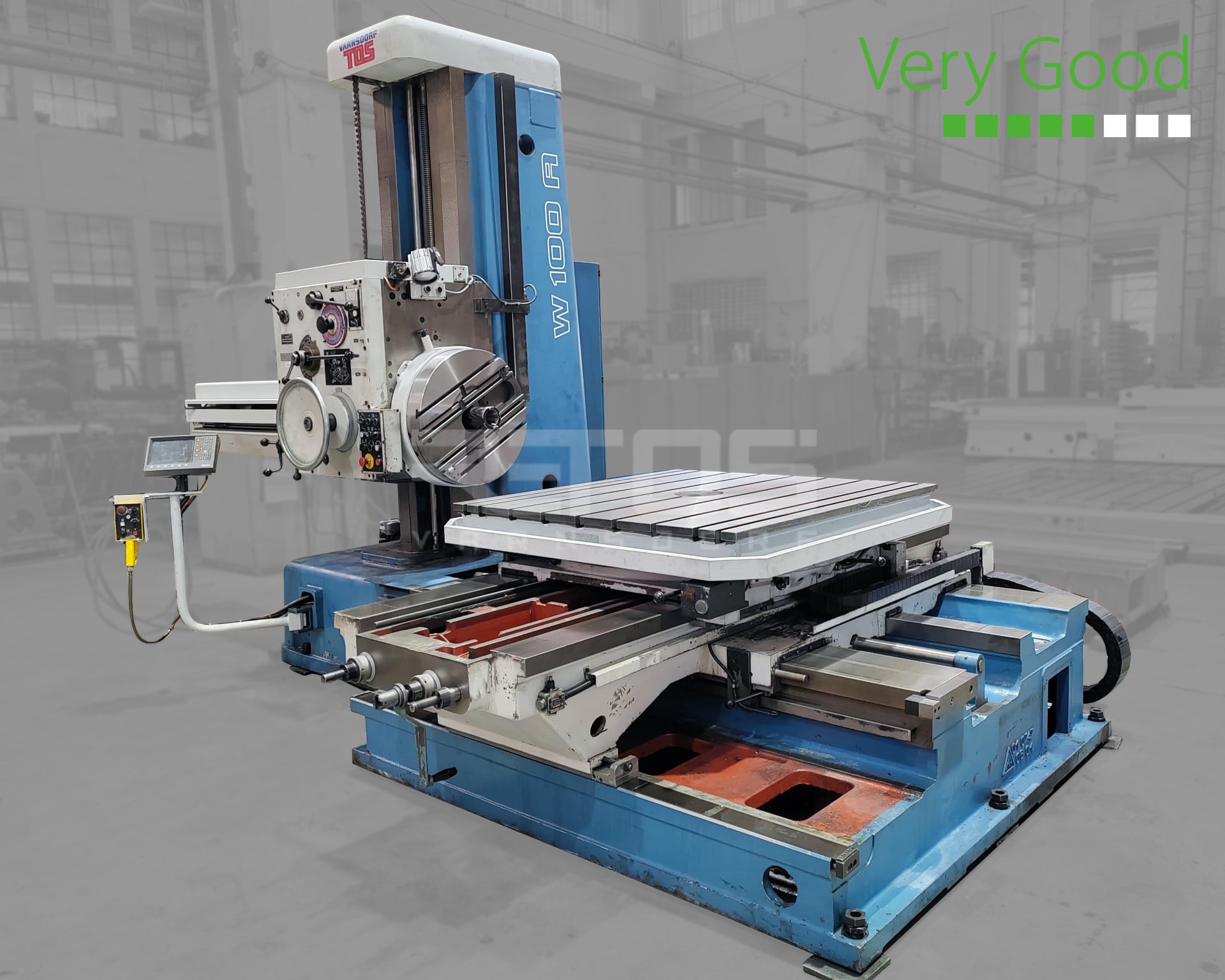

W100A, 2006 | 13.09.2023
■ VODOROVNÁ VYVRTÁVAČKA STOLOVÁ
■ VÝROBCE: TOS VARNSDORF
■ ROK VÝROBY: 2006
■ ROK OPRAVY: 2023
■ STAV: POUŽITÝ, VELMI DOBRÝ
■ GARANCE: ANO
■ SKLADEM
Specifikace
■ stroj je plně funkční
■ odměřování Heidenahain PT 880 pro 4 osy (X, Y, Z, W)
■ PP100 - přenosný ovládací panel
■ CHZ100 - chlazení nástroje - emulze
ROZSAH OPRAVY 2023
■ Vyčištění, revize a technická kontrola stroje
■ Oprava kompletní geometrie stroje (90% stav - protokol geometrické přesnosti na vyžádání)
■ Přebroušení kuželové dutiny vřetene
■ Přetočení povrchu stolu
■ Seřízení rozběhové spojky a rychlospojky
■ Oprava ovládání stroje a upínání nástroje
■ Oprava a přetočení povrchu lícní desky
■ Výměna stěračů vodících ploch
■ Výměna krytování osy X
■ Revize mazání
■ Revize chlazení nástroje CHZ100
■ Revize optiky stolu
Parametry
| Průměr pracovního vřetena | 100 | mm |
| Upínací kužel | 50 | ISO |
| Otáčky pracovního vřetena | 1120 | ot / min |
| Příčný pojezd stolu (X) | 1600 | mm |
| Pojezd vřeteníku (Y) | 1120 | mm |
| Podélný pojezd stolu (Z) | 810 | mm |
| Výsuv vřetena (W) | 900 | mm |
| Upínací plocha stolu | 1250 x 1250 | mm x mm |
| Nosnost stolu | 3000 | kg |
