W100A, 2006 | 13.09.2023

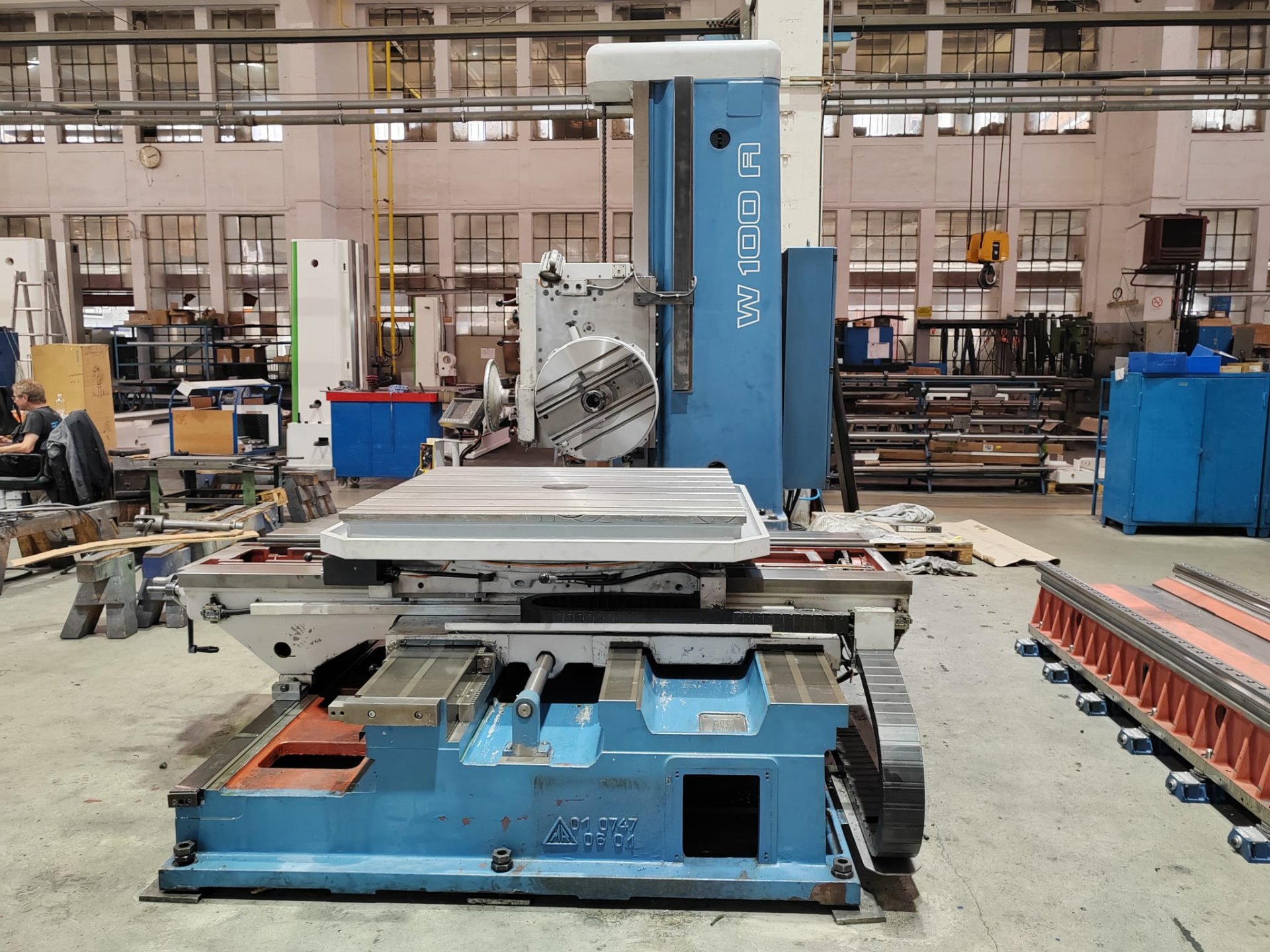

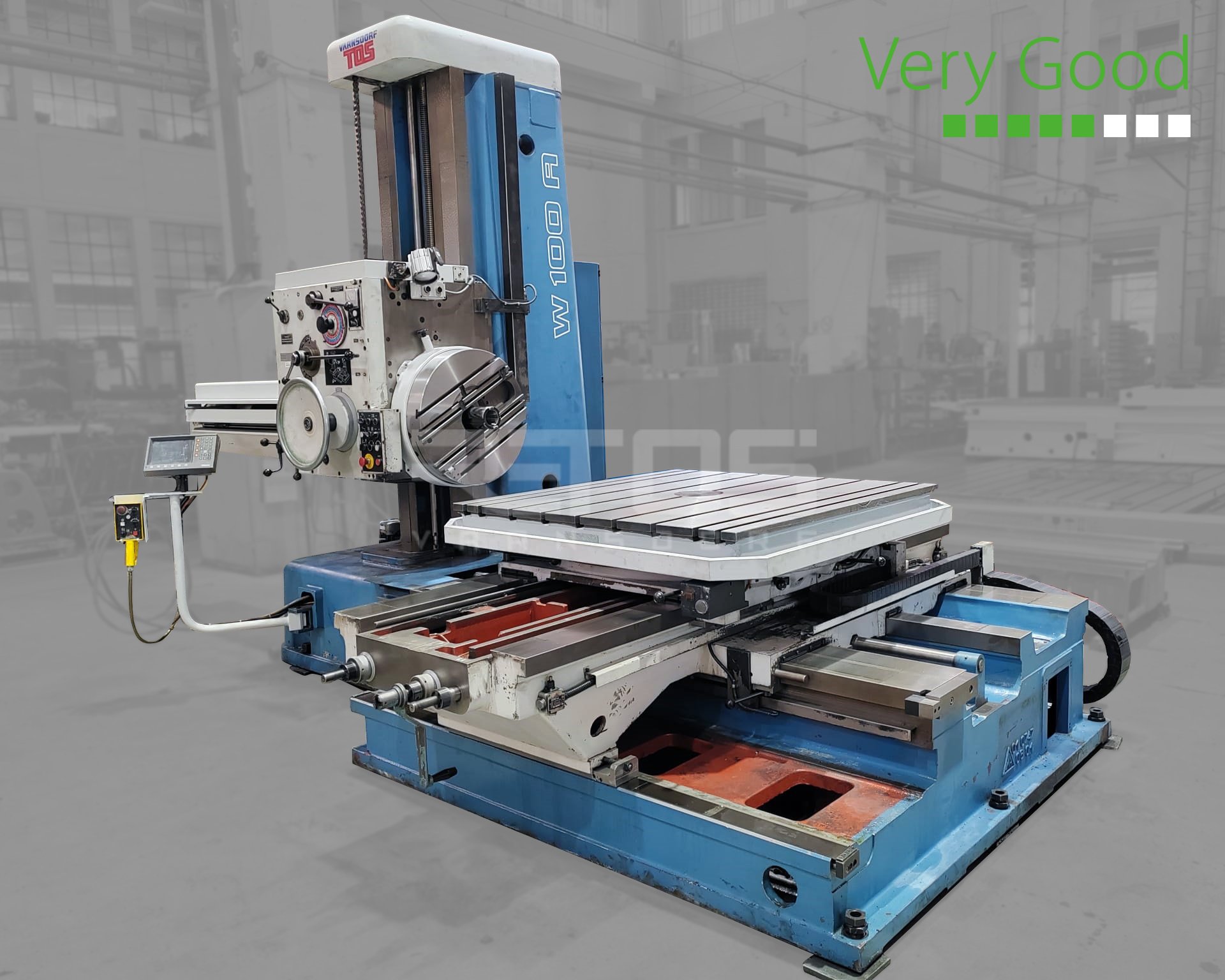

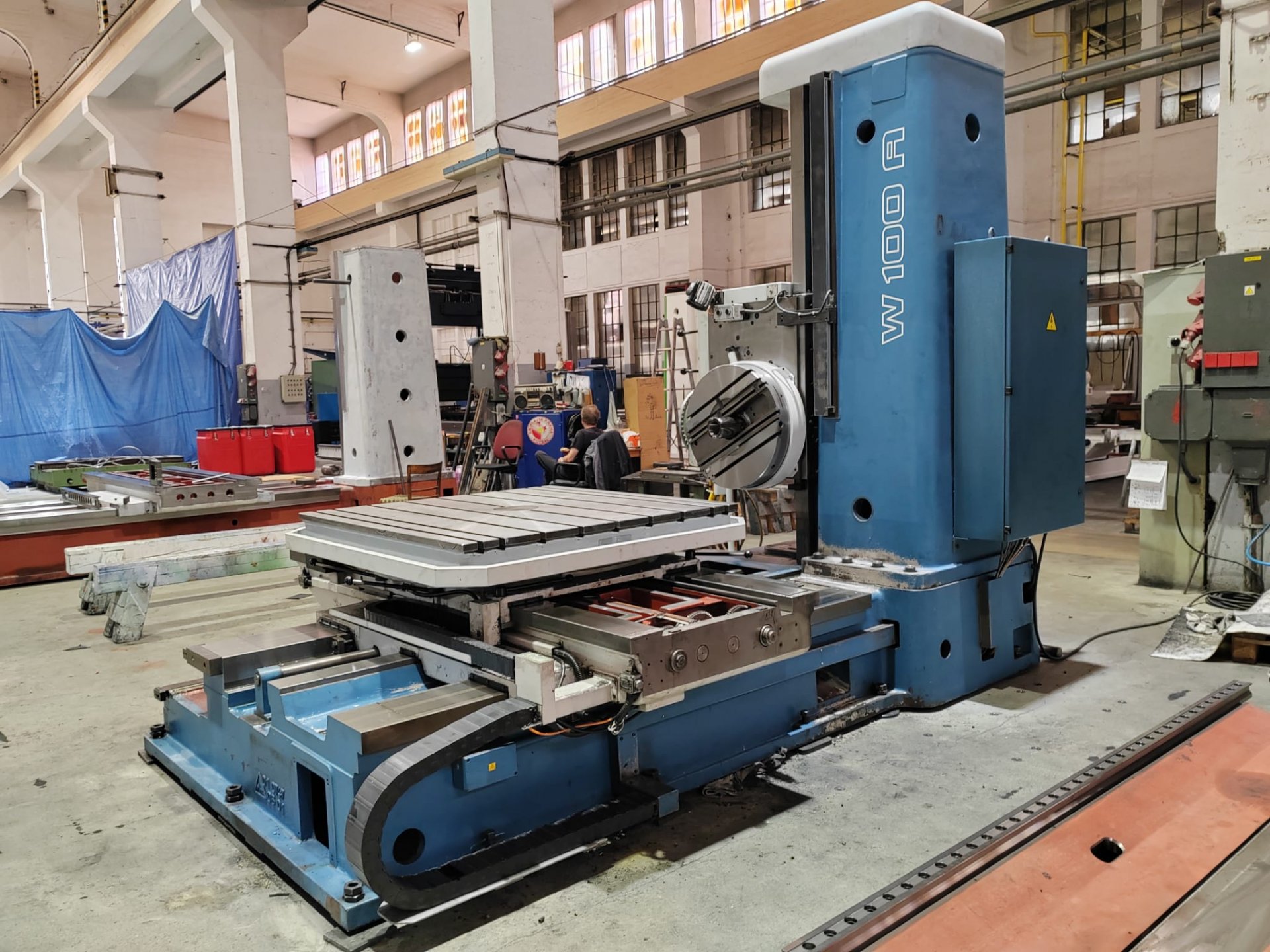

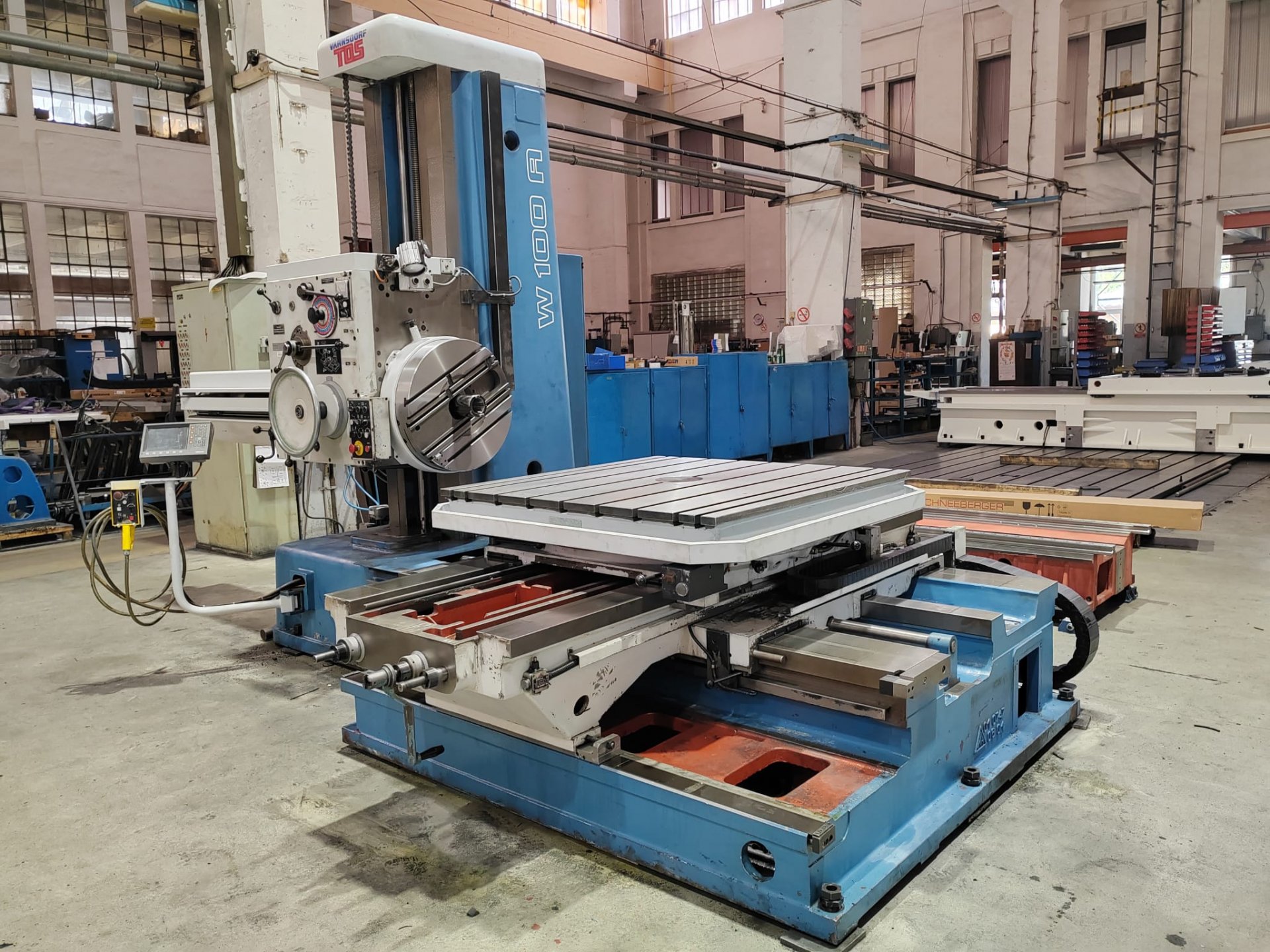

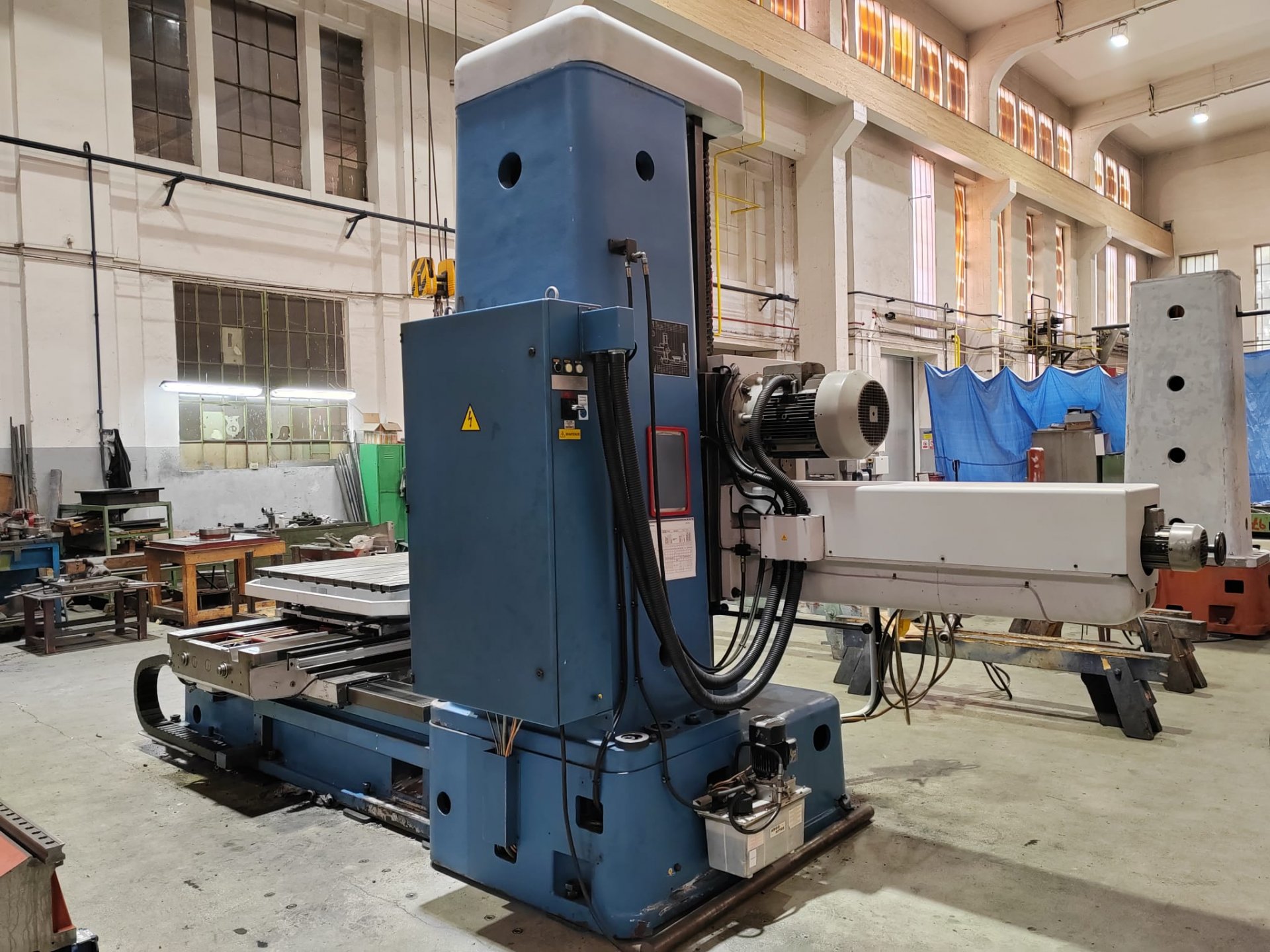

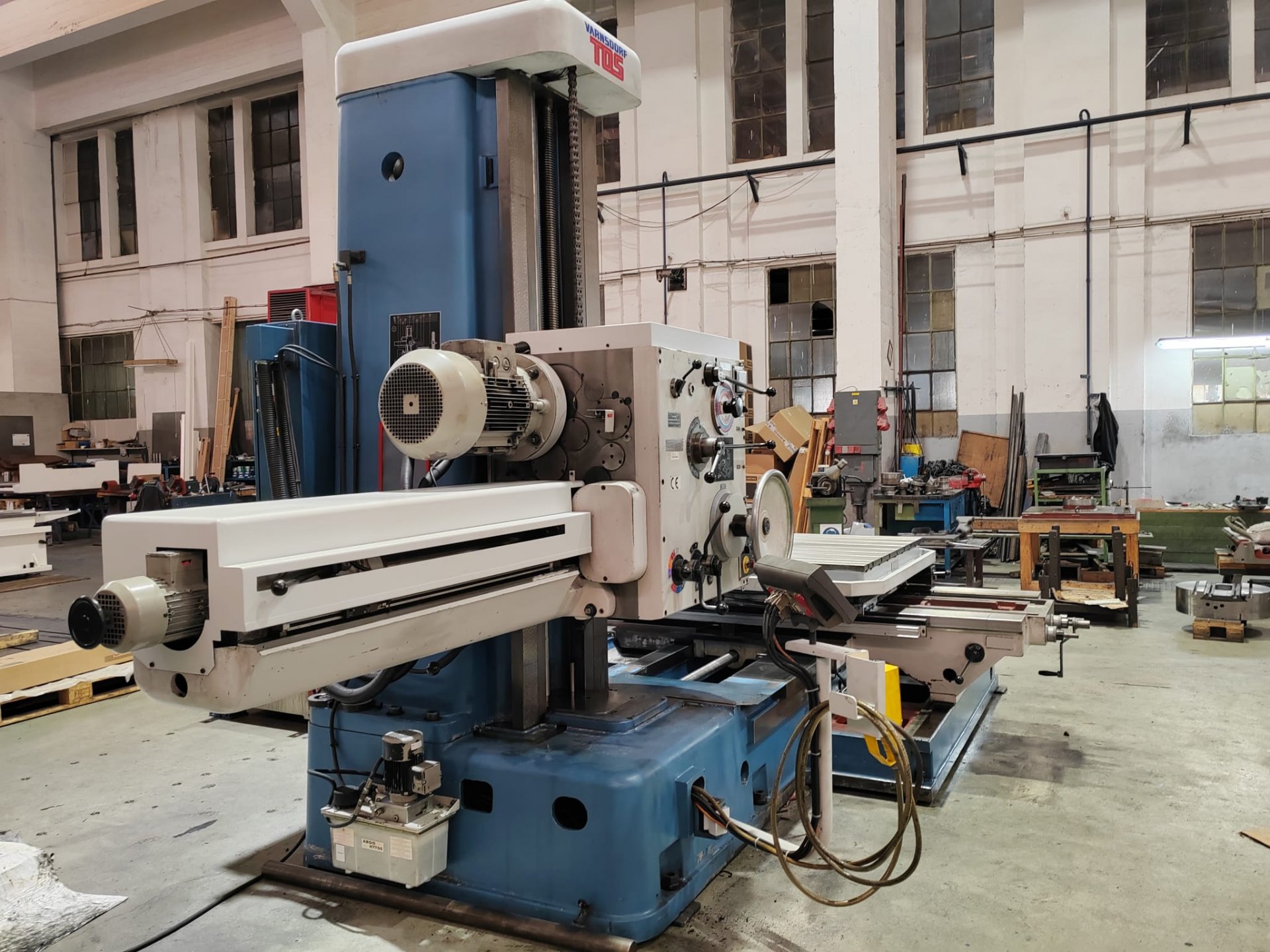

■ HORIZONTALBOHRWERK IN TISCHAUSFÜHRUNG
■ HERSTELLER: TOS VARNSDORF
■ BAUJAHR: 2006
■ REPARATURJAHR: 2023
■ ZUSTAND: GEBRAUCHT, SEHR GUT
■ GARANTIE: JA
■ AUF LAGER
SPEZIFIKATION
■ die Maschine ist voll funktionsfähig
■ Messsystem mit Positionsanzeige Heidenahain PT 880 für 4 Achsen (X, Y, Z, W)
■ PP100 - Tragbares Bedienpanel
■ CHZ100 - Werkzeugkühlung - Emulsion
UMFANG DER REPARATUR 2023
■ Reinigung, Revision und technische Inspektion

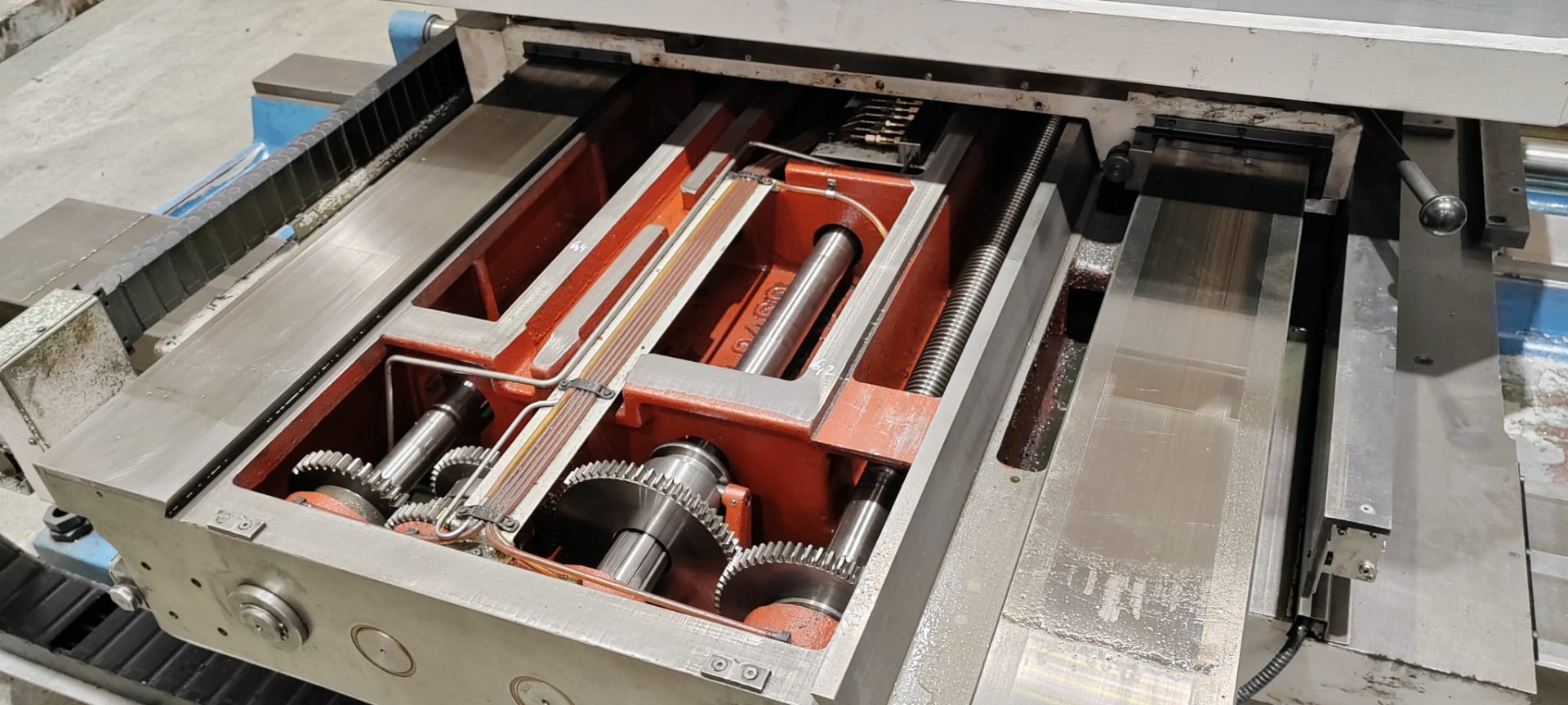

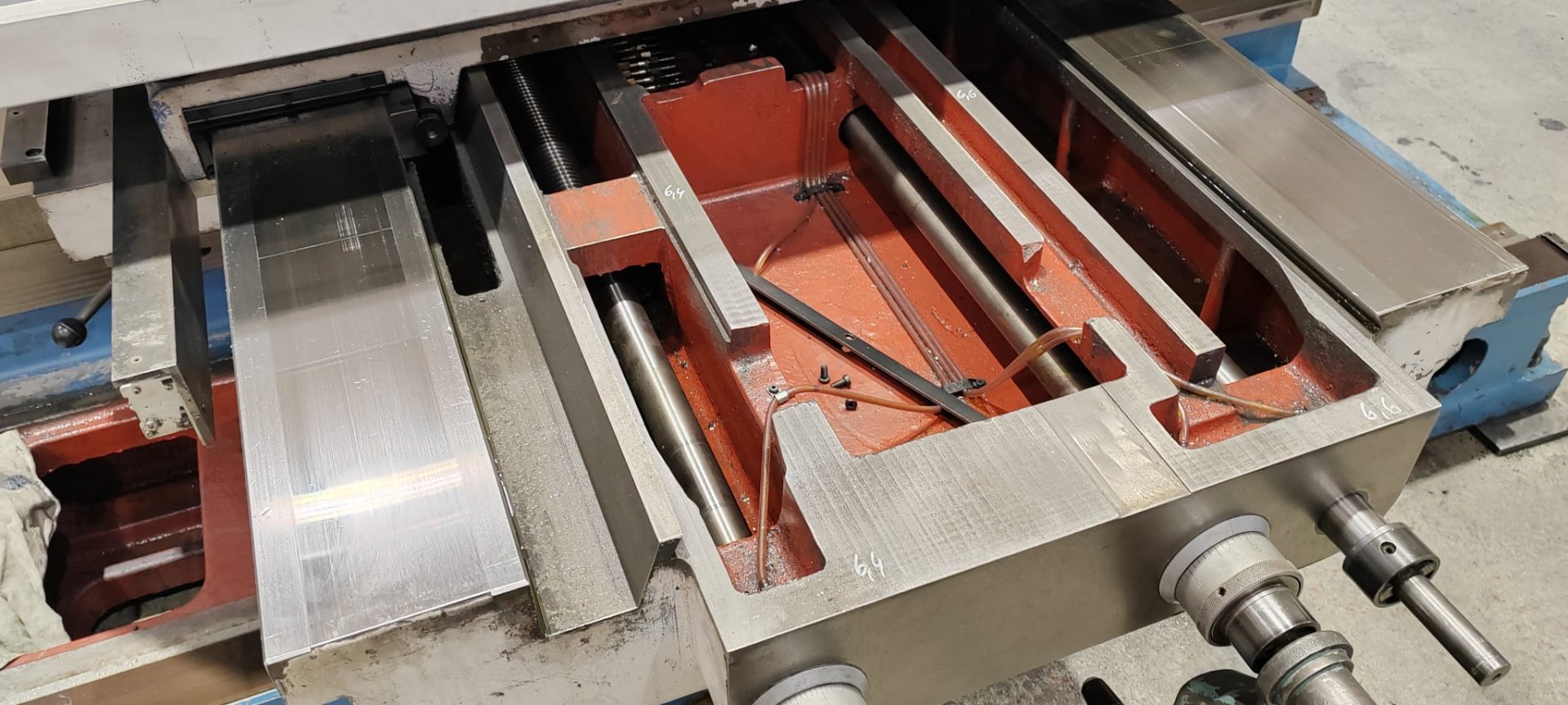

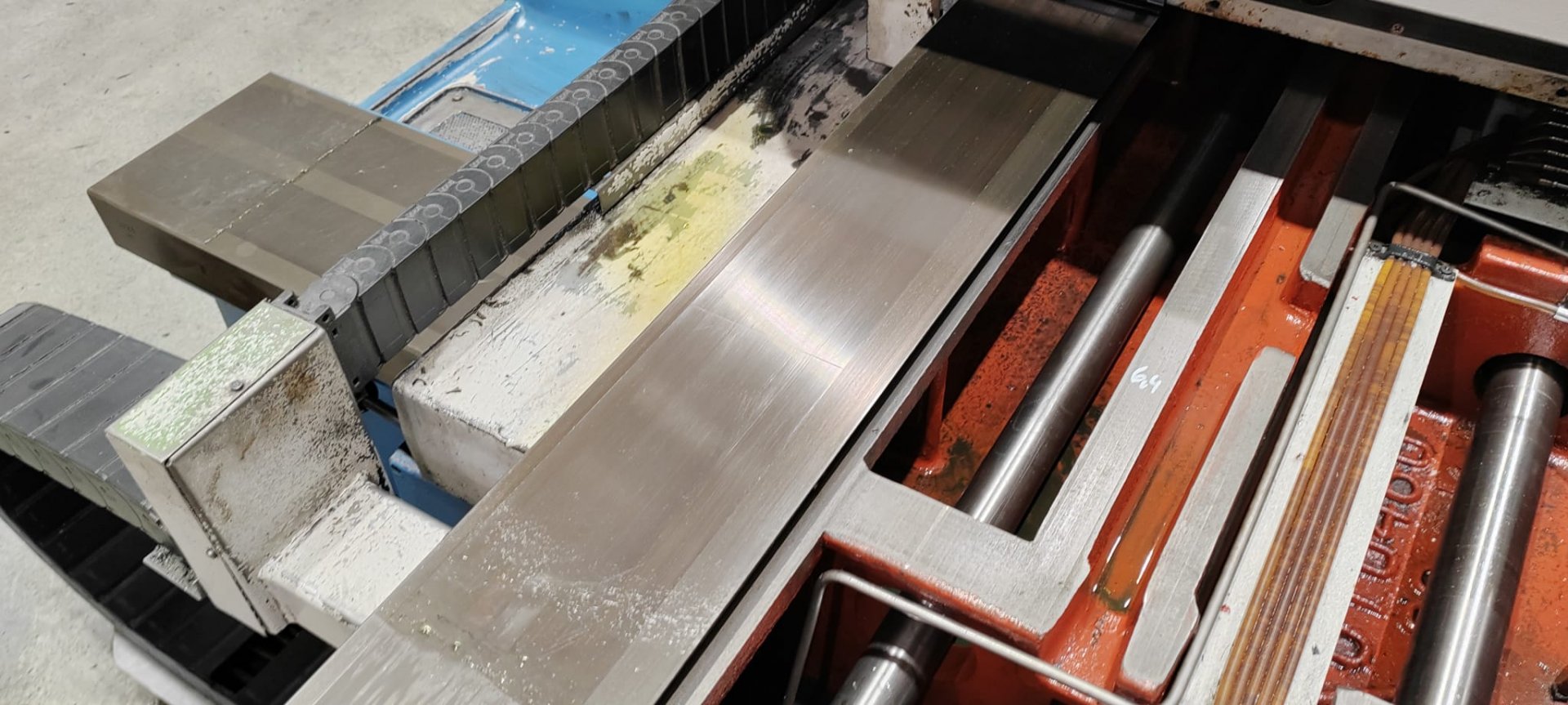

■ Komplette Reparatur der Maschinengeometrie (90% Stand - Geometrieprotokoll auf Anfrage)
■ Schleifen der Spindelkegelhöhle

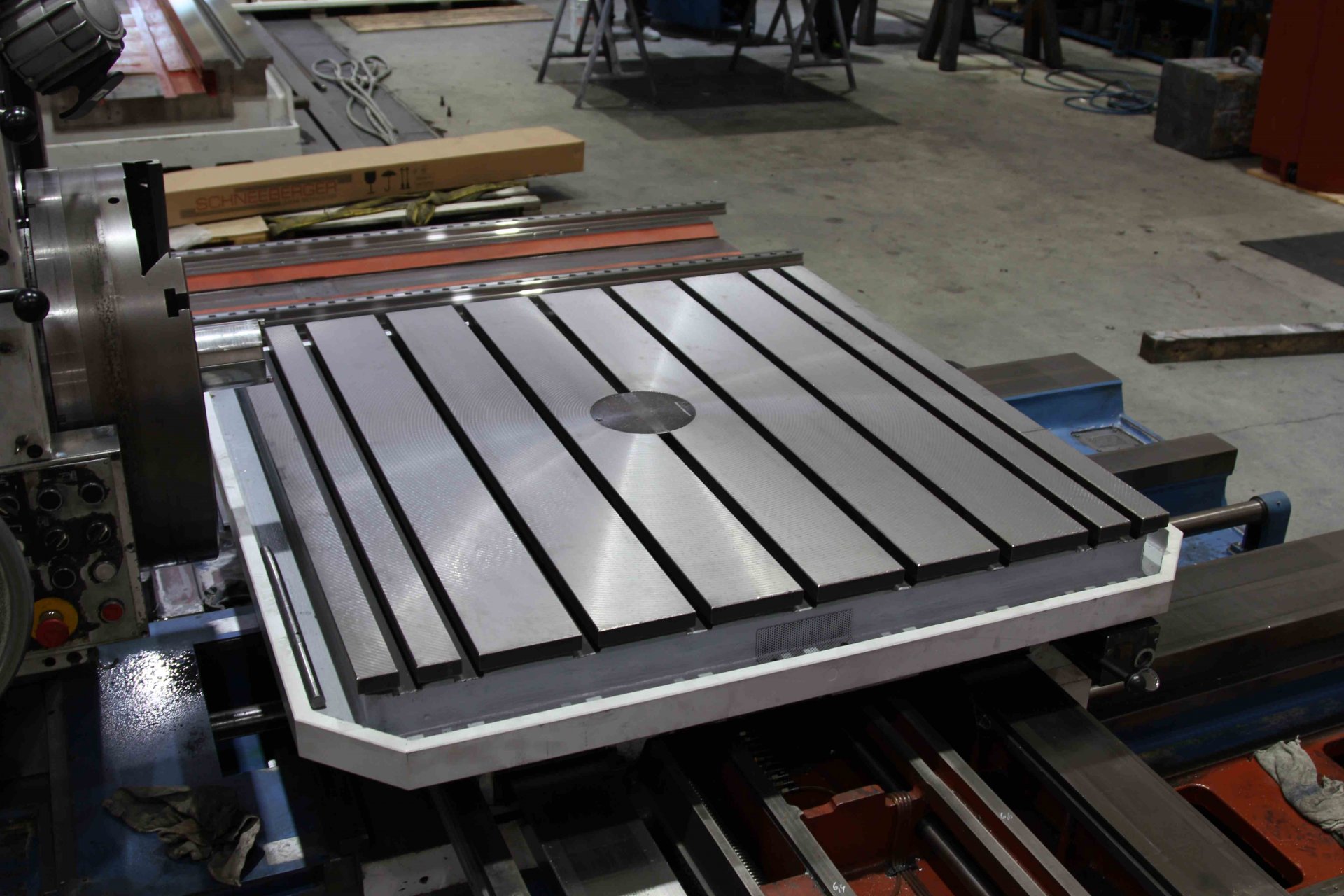

■ Drehen der Tischoberfläche
■ Einstellung der Anlaufkupplung und der Schnellkupplung
■ Reparatur der Bedienungselemente und des Werkzeugspannsystems

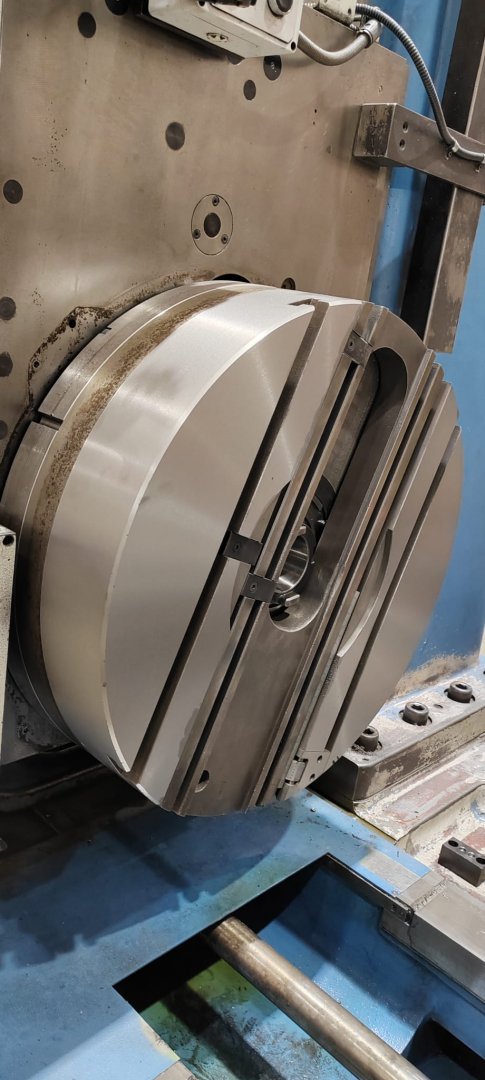

■ Reparatur und Drehen der Planscheibenoberfläche

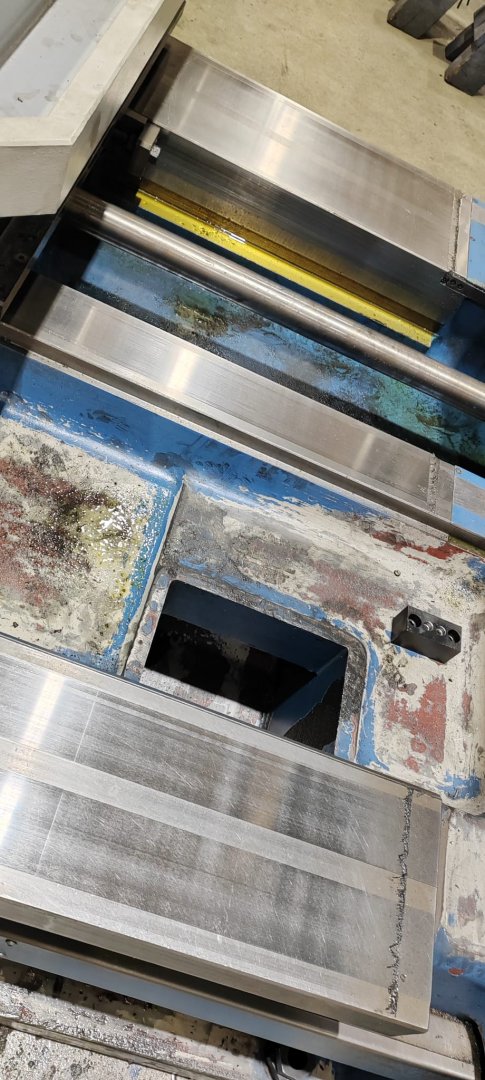

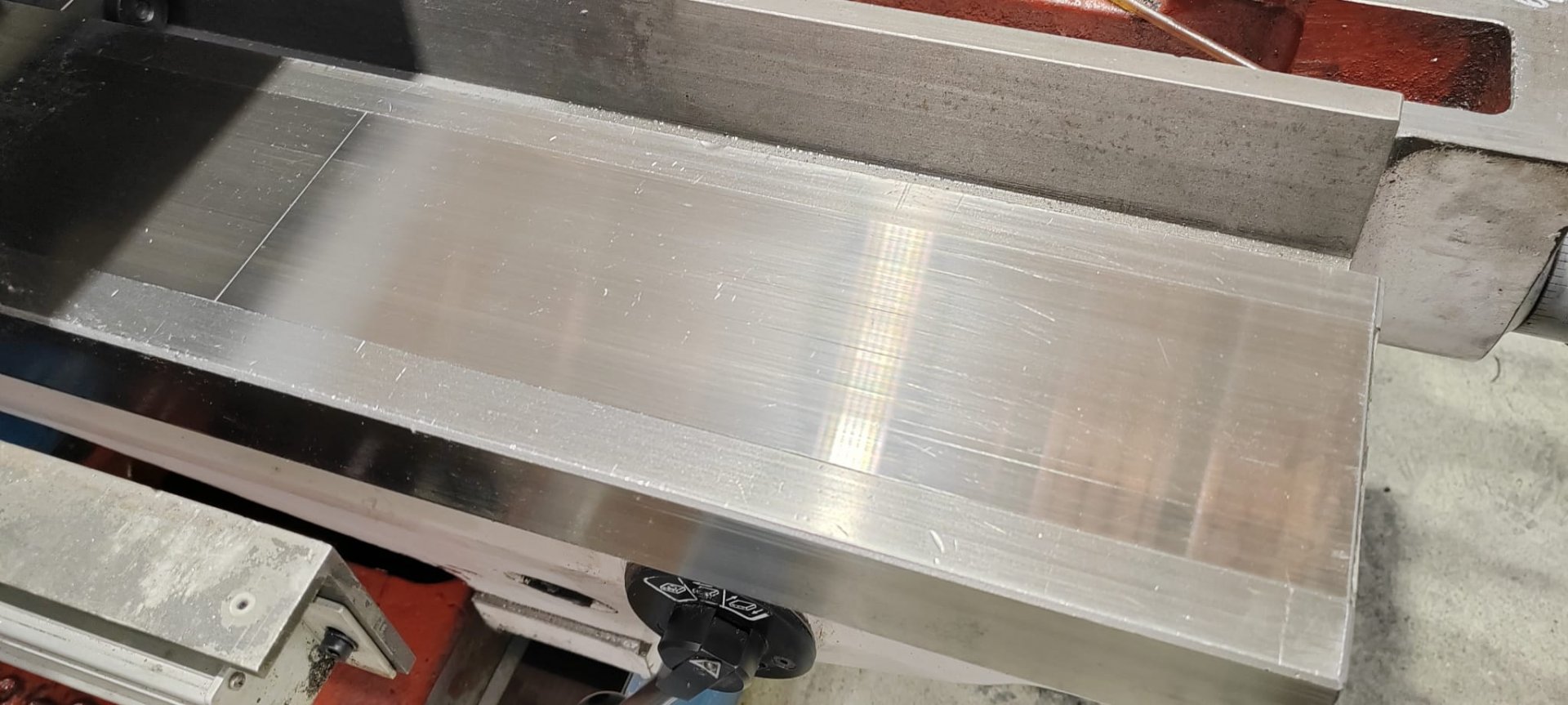

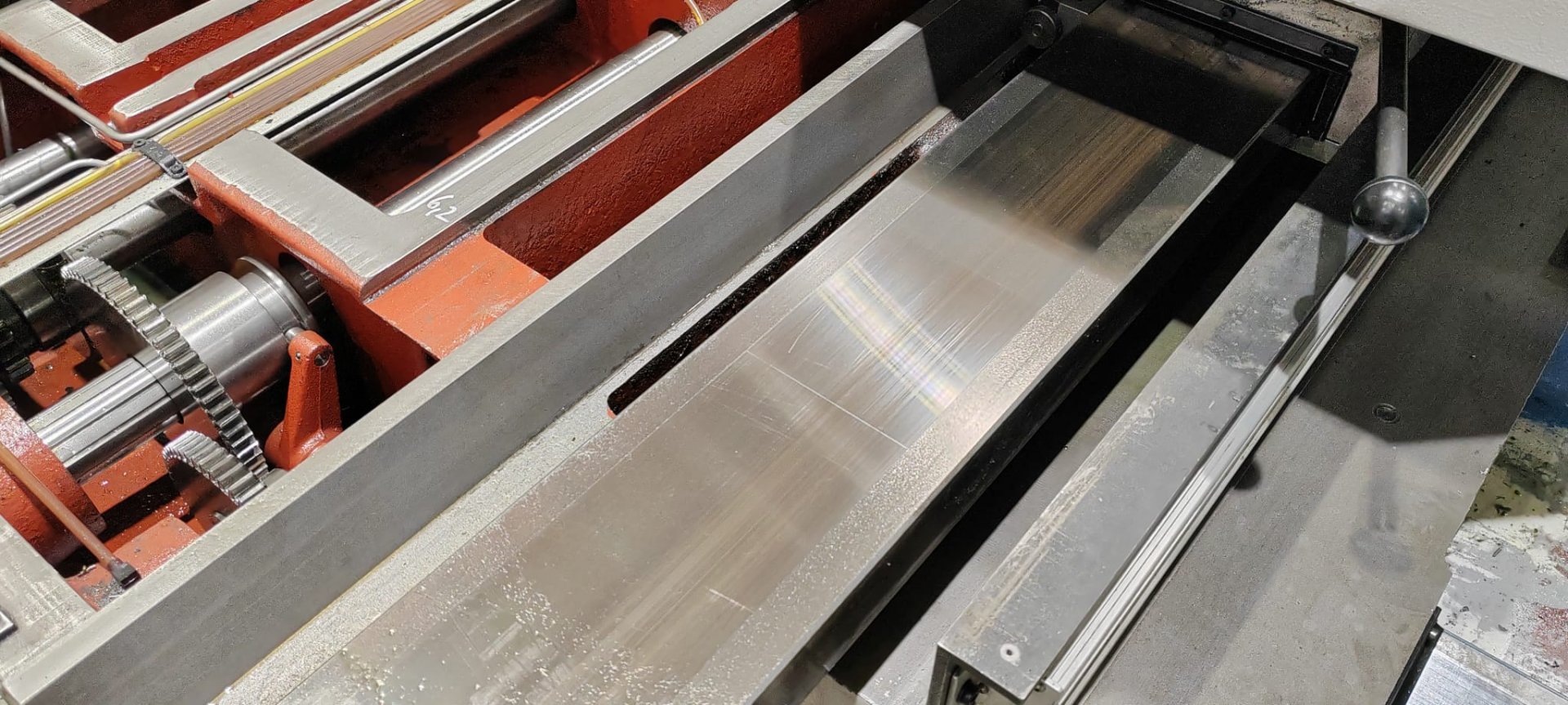

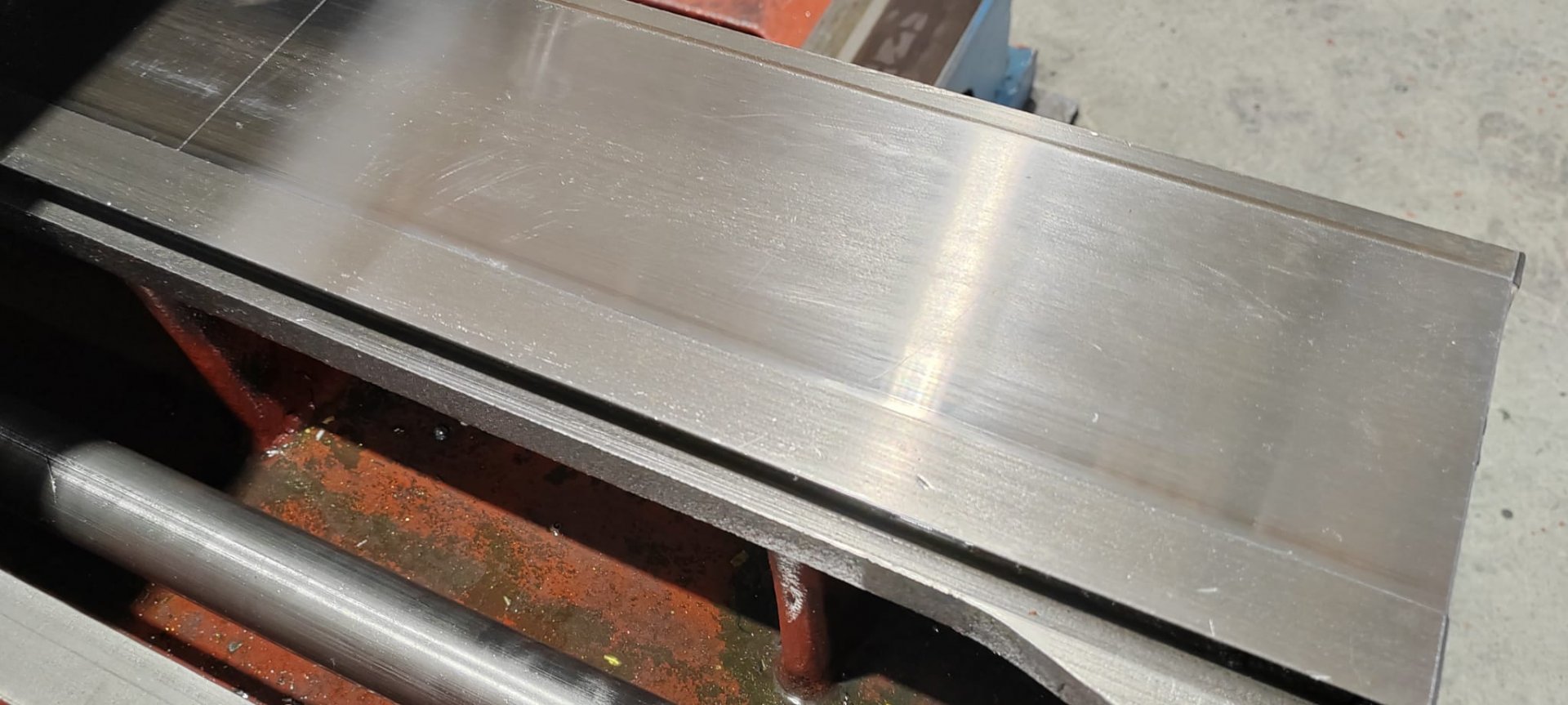

■ Austausch der Gleitbahnenabstreifer
■ Austausch der X-Achse-Abdeckung
■ Revision der Schmierung
■ Revision der Werkzeugkühlung CHZ100
■ Revision der Tischoptik
Parameter
| Arbeitsspindel-Durchmesser | 100 | mm |
| Spannkegel | 50 | ISO |
| Arbeitsspindel-Drehzahl | 1120 | U / min |
| Tisch-Querverfahrweg (X) | 1600 | mm |
| Spindelstock-Verfahrweg (Y) | 1120 | mm |
| Tisch-Längsverfahrweg (Z) | 810 | mm |
| Spindelvefahrveg (W) | 900 | mm |
| Aufspannfläche des Tisches | 1250 x 1250 | mm x mm |
| Tragfähigkeit des Tisches | 3000 | kg |

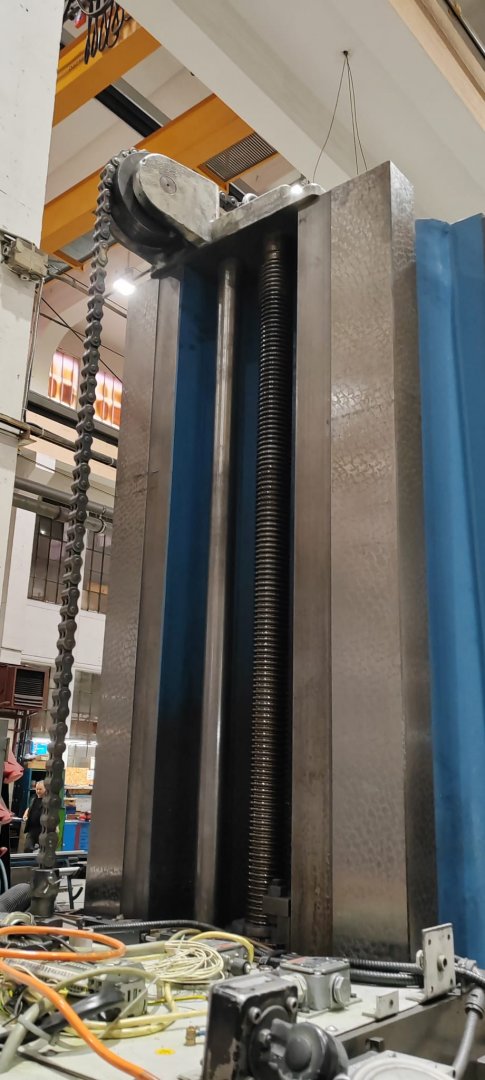

Galerie
