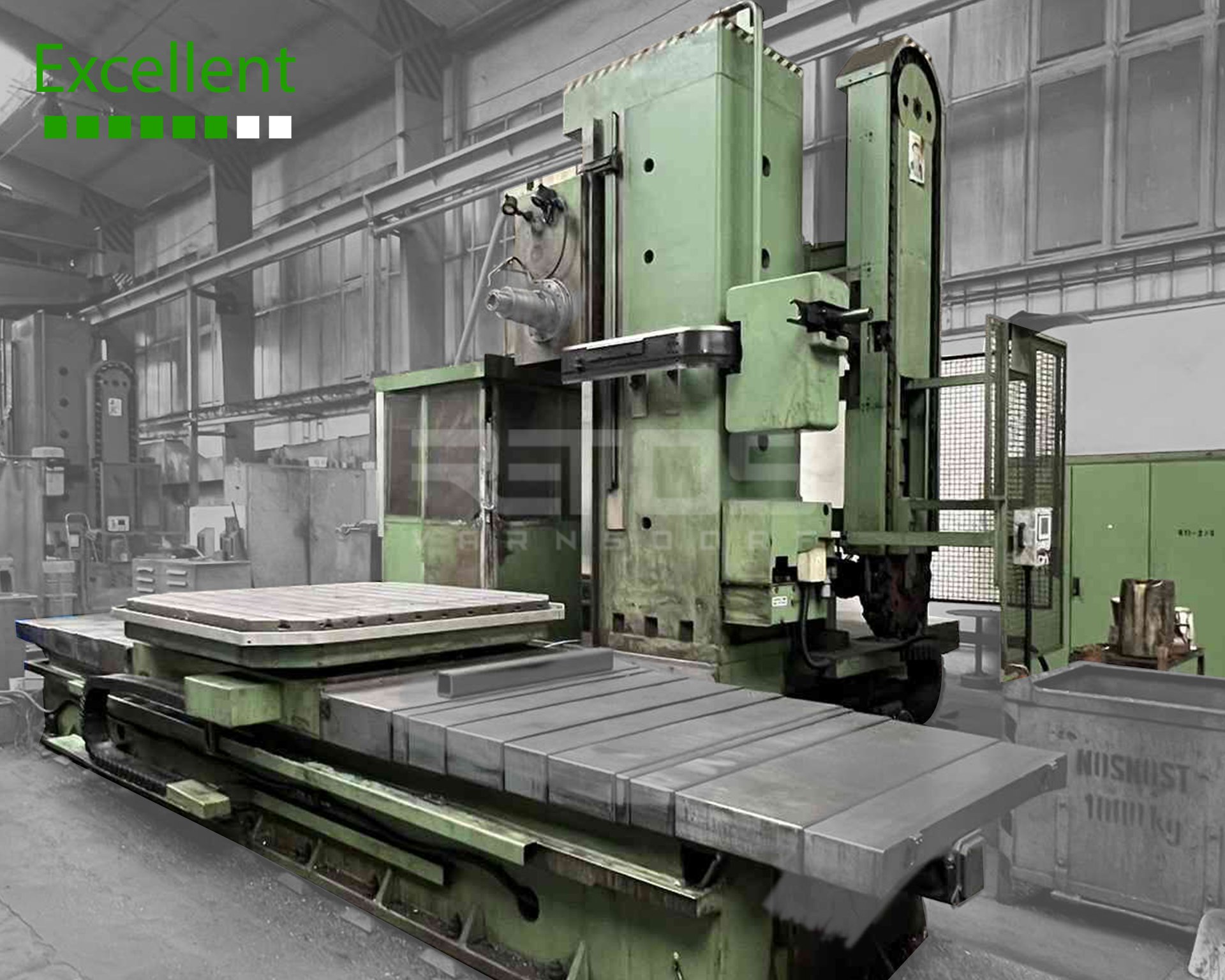

WHQ13.8-CNC/30, 2005 | 2.12.2024
■ HORIZONTALBOHRWERK IN KREUZAUSFÜHRUNG
■ HERSTELLER: TOS VARNSDORF
■ BAUJAHR: 1980
■ MODERNISIERUNGS- UND ÜBERHOLUNGSJAHR: 2005 (RETOS)
■ REPARATURJAHR: 2025 (RETOS)
■ ZUSTAND: GEBRAUCHT, HERVORRAGEND
■ GARANTIE: JA
■ AUF LAGER
SPEZIFIKATION
■ Steuerungssystem HEIDENHAIN iTNC530 + Handrad
■ SIEMENS Motoren und Antriebe
■ CHZ13 - Werkzeugkühlung - Emulsion
■ AVN60 - Automatischer Werkzeugwechsler
■ Bedienungsbühne
UMFANG DER REPARATUR 2025
■ Reinigung der Machine
■ Revision und Einstellung der Maschinengeometrie
■ Revision der Maschinefunktionalität
■ Revision der Elektroausrüstung
■ Revision der Hydraulik und Schmierung
■ Spielausgleich und Antriebsoptimierung
■ Austausch der Gleitbahnenabstreifer
■ Reparatur der Teleskopabdeckung
■ Austausch der Ausgleichseile
■ Reparatur der Bedienungsbühne
■ Revision der Werkzeugkühlung CHZ13
■ Revision des Werkzeugwechslers AVN60
Parameter
| Arbeitsspindel-Durchmesser | 130 | mm |
| Spannkegel | 50 | ISO |
| Spindeldrehzahl | 3000 | U / min |
| Tisch-Querverstellung (X) | 3500 | mm |
| Spindelstock-Vertikalverstellung (Y) | 2000 | mm |
| Ständer-Längsverstellung (Z) | 1250 | mm |
| Spindel-Verstellung (W) | 800 | mm |
| Aufspannfläche des Tisches | 1800 x 1800 | mm x mm |
| Tragfähigkeit des Tisches | 12000 | kg |
