WHQ13CNC, 2005| 19.12.2024

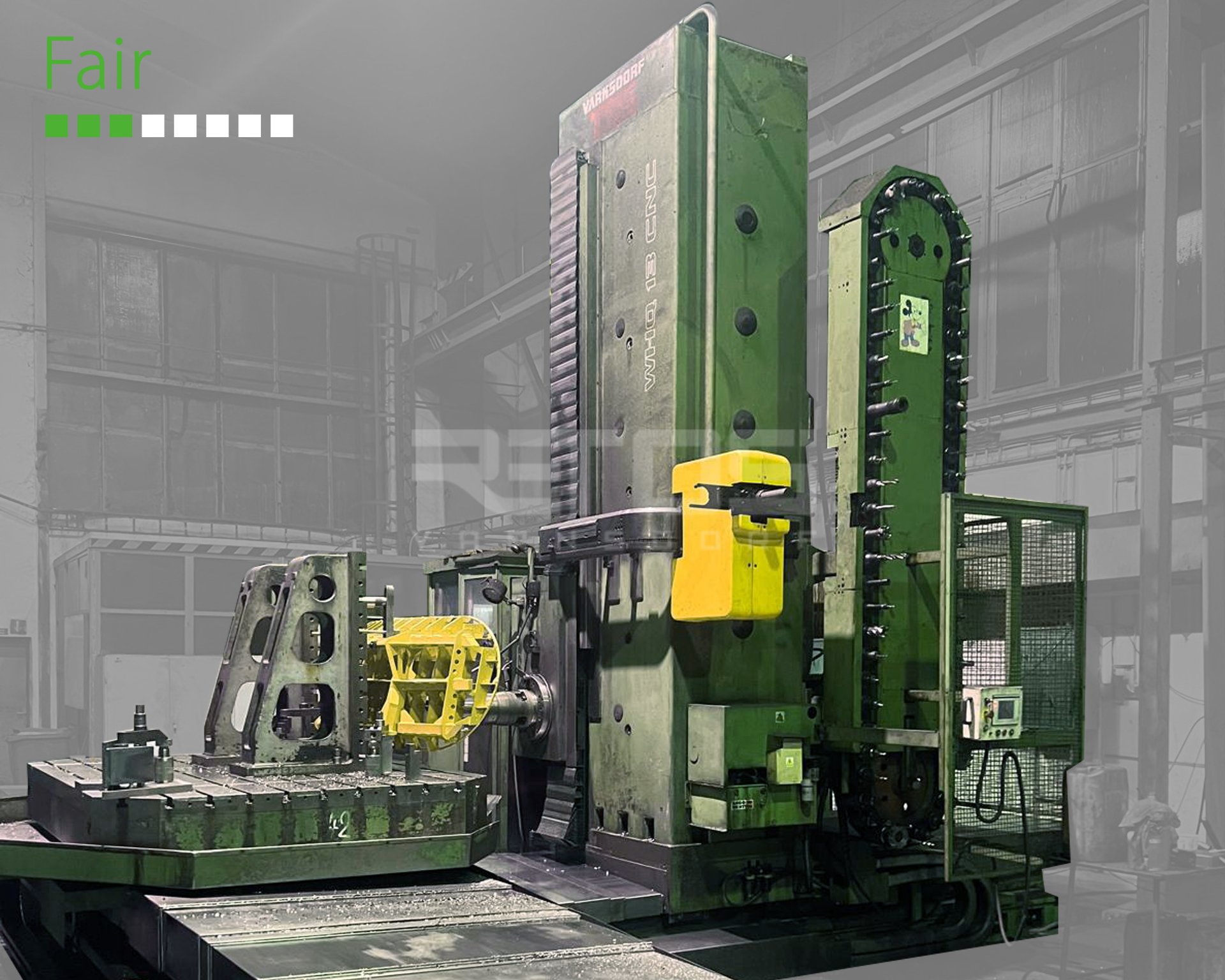

■ HORIZONTALBOHRWERK IN KREUZAUSFÜHRUNG
■ HERSTELLER: TOS VARNSDORF
■ BAUJAHR: 2005
■ REPARATURJAHR: 2025 (RETOS)
■ ZUSTAND: GEBRAUCHT, AKZEPTABEL
■ GARANTIE: JA
■ AUF LAGER BEIM LIEFERANTEN
SPEZIFIKATION
■ Steuerungssystem HEIDENHAIN iTNC530 + Handrad
■ SIEMENS Motoren und Antriebe
■ CNC tisch - vollgesteuerte Achse B
■ CHZ13 - Werkzeugkühlung - Emulsion
■ AVN60 - Automatischer Werkzeugwechsler
■ Bedienungsbühne
■ Vorbereitung für LD650, HF50A, HUR50, CHOV-K 10 bar
UMFANG DER REPARATUR 2025
■ Reinigung der Machine
■ Revision und Einstellung der Maschinengeometrie
■ Schleifen der Spindelkegelhöhle
■ ...Austausch der Spindel für Aufpreis
■ Revision der Maschinefunktionalität
■ Revision der Elektroausrüstung
■ Revision der Hydraulik und Schmierung
■ Spielausgleich und Antriebsoptimierung
■ Austausch der Gleitbahnenabstreifer
■ Reparatur der Teleskopabdeckung
■ Revision der Werkzeugkühlung CHZ13
■ Revision des Werkzeugwechslers AVN60
■ Mechanische Überholung der Z-Achse
■ ...komplette mechanische Überholung für Aufpreis
WICHTIGSTE PARAMETER
| Arbeitsspindel-Durchmesser | 130 | mm |
| Spannkegel | 50 | ISO |
| Spindeldrehzahl | 3000 | U / min |
| Tisch-Querverstellung (X) | 5000 | mm |
| Spindelstock-Vertikalverstellung (Y) | 2500 | mm |
| Tisch-Längsverstellung (Z) | 1600 | mm |
| Spindel-Verstellung (W) | 800 | mm |
| Aufspannfläche des Tisches | 1800 x 2500 | mm x mm |
| Tragfähigkeit des Tisches | 12000 | kg |
