WHQ13CNC, 2005| 19.12.2024

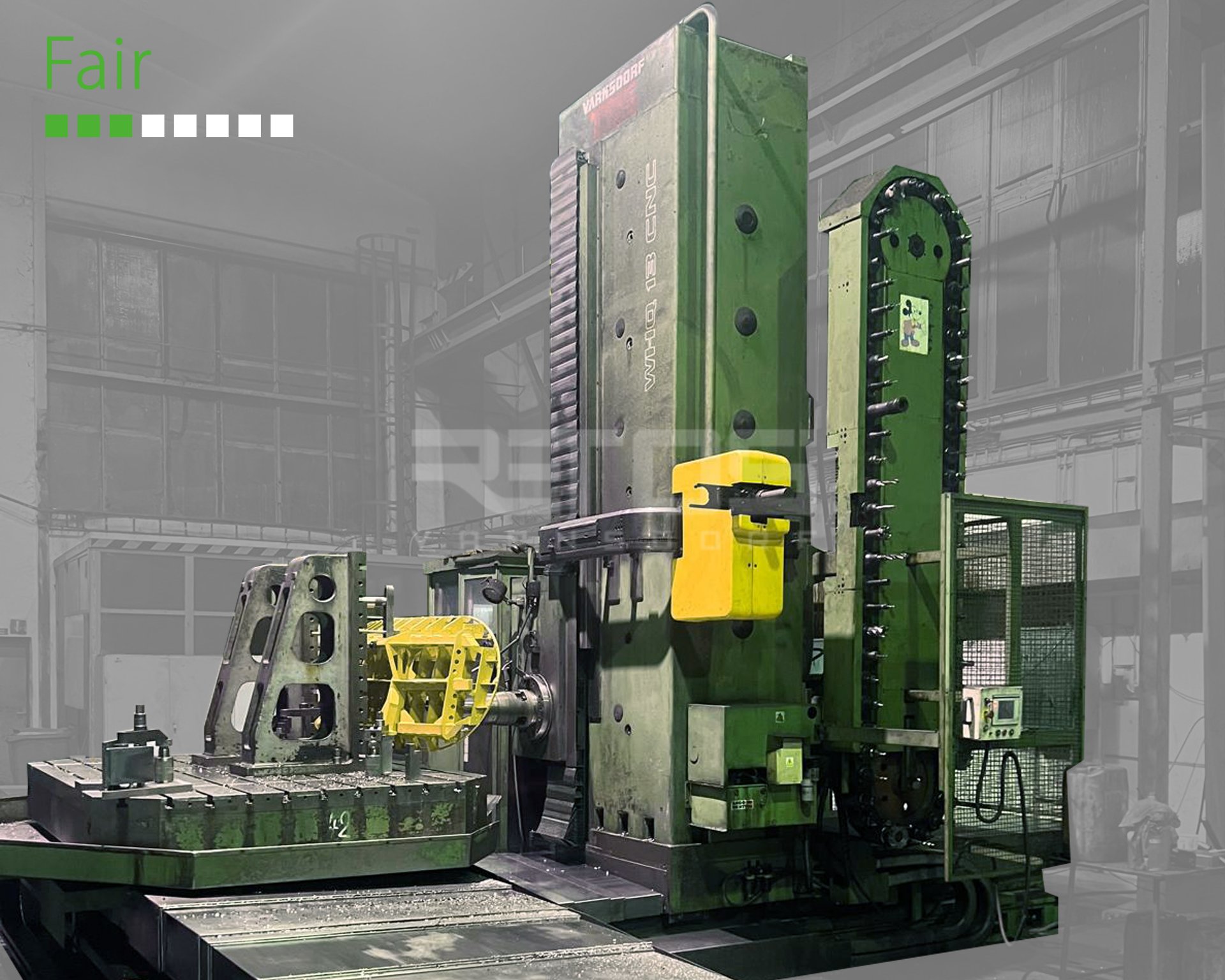

■ VODOROVNÁ VYVRTÁVAČKA KŘÍŽOVÁ
■ VÝROBCE: TOS VARNSDORF
■ ROK VÝROBY: 2005
■ ROK OPRAVY: 2025 (RETOS)
■ STAV: POUŽITÝ, ZACHOVALÝ
■ GARANCE: ANO
■ SKLADEM U DODAVATELE
Specifikace
■ řídící systém HEIDENHAIN iTNC530 + ruční kolečko
■ motory a pohony SIEMENS
■ CNC stůl - plně řízená osa B
■ CHZ13 - chlazení nástroje - emulze
■ AVN60 - automatická výměna nástroje
■ plošina
■ příprava LD650, HF50A, HUR50, CHOV-K 10 bar
ROZSAH OPRAVY 2025
■ Vyčištění stroje
■ Kontrola a seřízení geometrie stroje
■ Přebroušení kuželové dutiny vřetene
■ ...možnost výměny vřetene za příplatek
■ Kontrola funkčnosti stroje
■ Revize elektrovýzbroje
■ Revize hydrauliky a mazání
■ Seřízení vůlí a optimalizace pohonů
■ Výměna stěračů vodících ploch
■ Oprava teleskopického krytování stroje
■ Revize chlazení CHZ13
■ Revize automatické výměny nástroje AVN60
■ Mechanická generální oprava osy Z
■ ...možnost kompletní mechanické generální opravy za příplatek
Parametry
| Průměr pracovního vřetena | 130 | mm |
| Upínací kužel | 50 | ISO |
| Otáčky pracovního vřetena | 3000 | ot / min |
| Příčný pojezd stolu (X) | 5000 | mm |
| Pojezd vřeteníku (Y) | 2500 | mm |
| Podélný pojezd stojanu (Z) | 1600 | mm |
| Výsuv vřetena (W) | 800 | mm |
| Upínací plocha stolu | 1800 x 2500 | mm x mm |
| Nosnost stolu | 12000 | kg |
