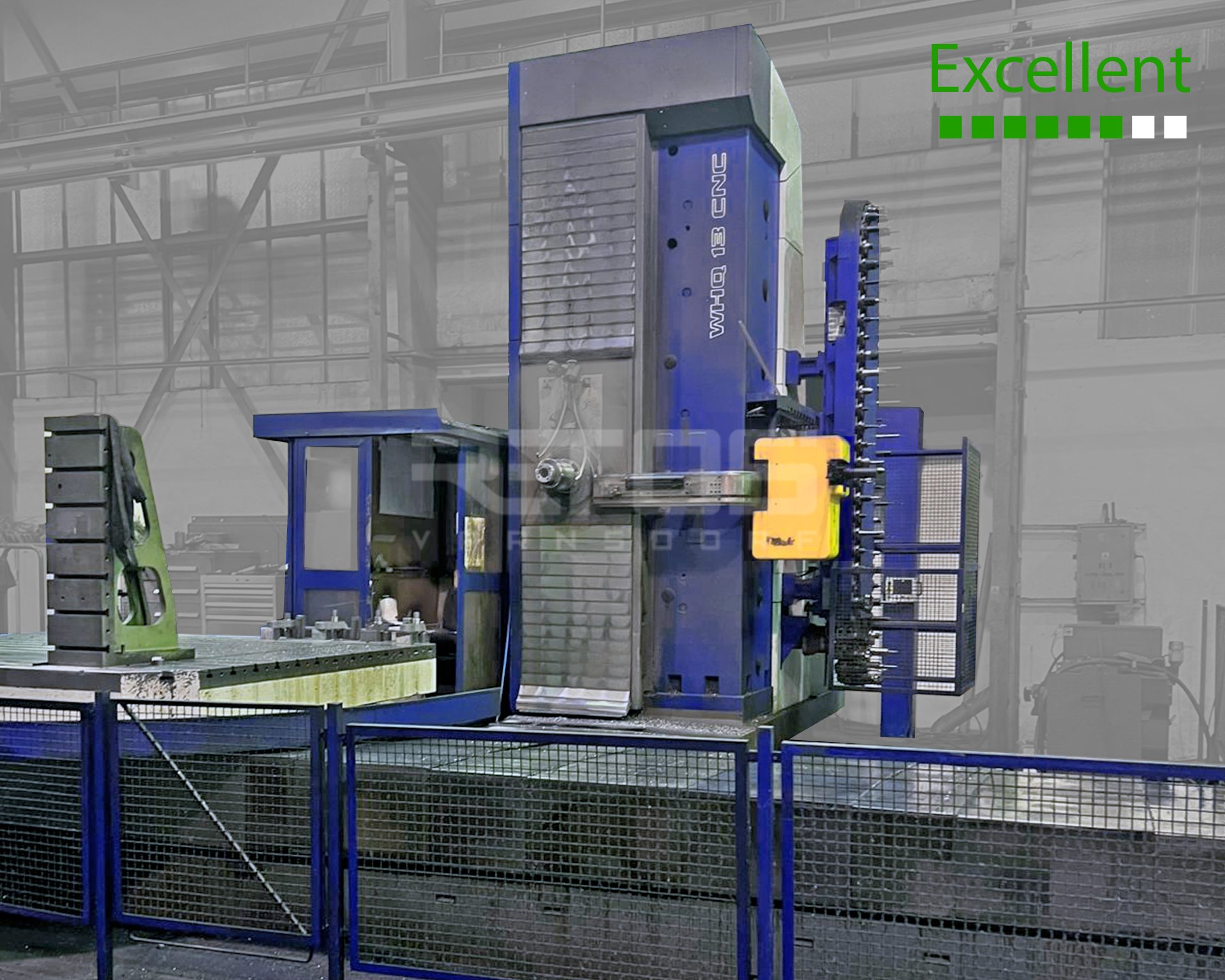

WHQ13CNC, 2013 | 19.12.2024
■ HORIZONTALBOHRWERK IN KREUZAUSFÜHRUNG
■ HERSTELLER: TOS VARNSDORF
■ BAUJAHR: 2013
■ REPARATURJAHR: 2025 (RETOS)
■ ZUSTAND: GEBRAUCHT, HERVORRAGEND
■ GARANTIE: JA
■ AUF LAGER BEIM LIEFERANTEN
SPEZIFIKATION
■ Steuerungssystem HEIDENHAIN iTNC530 + Handrad
■ SIEMENS Motoren und Antriebe
■ CNC tisch - vollgesteuerte Achse B
■ CHOV-K 20 bar - Kühlung durch die Spindelmitte – Emulsion
■ AVN60 - Automatischer Werkzeugwechsler
■ Bedienungsbühne
■ Späneförderanlage
UMFANG DER REPARATUR 2025
■ Reinigung der Machine
■ Revision und Einstellung der Maschinengeometrie
■ Revision der Maschinefunktionalität
■ Revision der Elektroausrüstung
■ Revision der Hydraulik und Schmierung
■ Spielausgleich und Antriebsoptimierung
■ Revision der Werkzeugkühlung CHOV-K 20 bar
■ Revision des Werkzeugwechslers AVN60
Parameter
| Arbeitsspindel-Durchmesser | 130 | mm |
| Spannkegel | 50 | ISO |
| Spindeldrehzahl | 3000 | U / min |
| Tisch-Querverstellung (X) | 5000 | mm |
| Spindelstock-Vertikalverstellung (Y) | 2500 | mm |
| Tisch-Längsverstellung (Z) | 2200 | mm |
| Spindel-Verstellung (W) | 800 | mm |
| Aufspannfläche des Tisches | 2500 x 3000 | mm x mm |
| Tragfähigkeit des Tisches | 16000 | kg |
