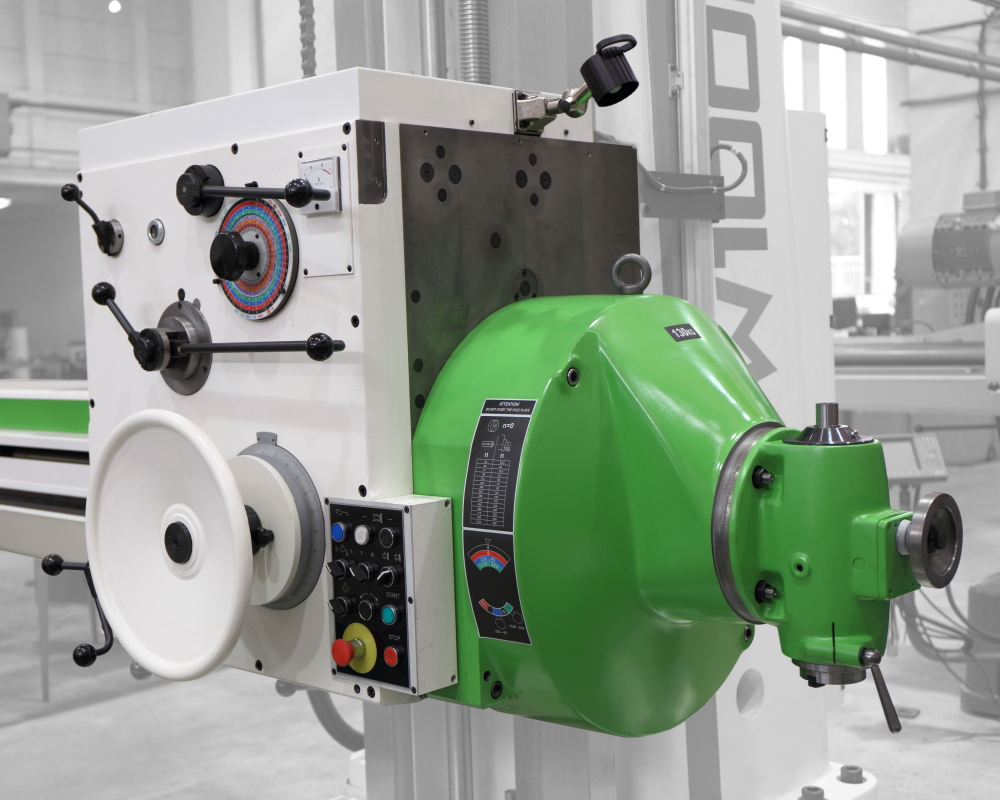

Frézovací přístroj FP40-100 umožňuje frézování v základních i sklopených rovinách rovnoběžných s osou pracovního vřetena stroje nebo vrtání v základních rovinách kolmých k ose pracovního vřetena stroje.
Připevnění frézovacího přístroje na čelní stěnu vřeteníku je prováděno ručně.
Polohování hlavy je prováděno ručně.
Hlavní parametry
| Upínací kužel | 40 | ISO |
| Stopka nástroje | 2080 | DIN |
| Max. otáčky (dosažitelné aplikací na stroji W100A) | 560 | ot/min |
| Max. přípustný přenášený výkon | 5 | kW |
| Max. přípustný krouticí moment na vřetenu | 250 | Nm |
| Převod otáček z vřetena stroje na vřeteno frézovacího přístroje | 2:1 | |
| Výsuv vřetena frézovacího přístroje | 40 | mm |
| Rozsah natočení otočné části hlavy | 360 | deg |
| Celková hmotnost frézovacího přístroje | 200 | kg |
