Horizontální vyvrtávačky

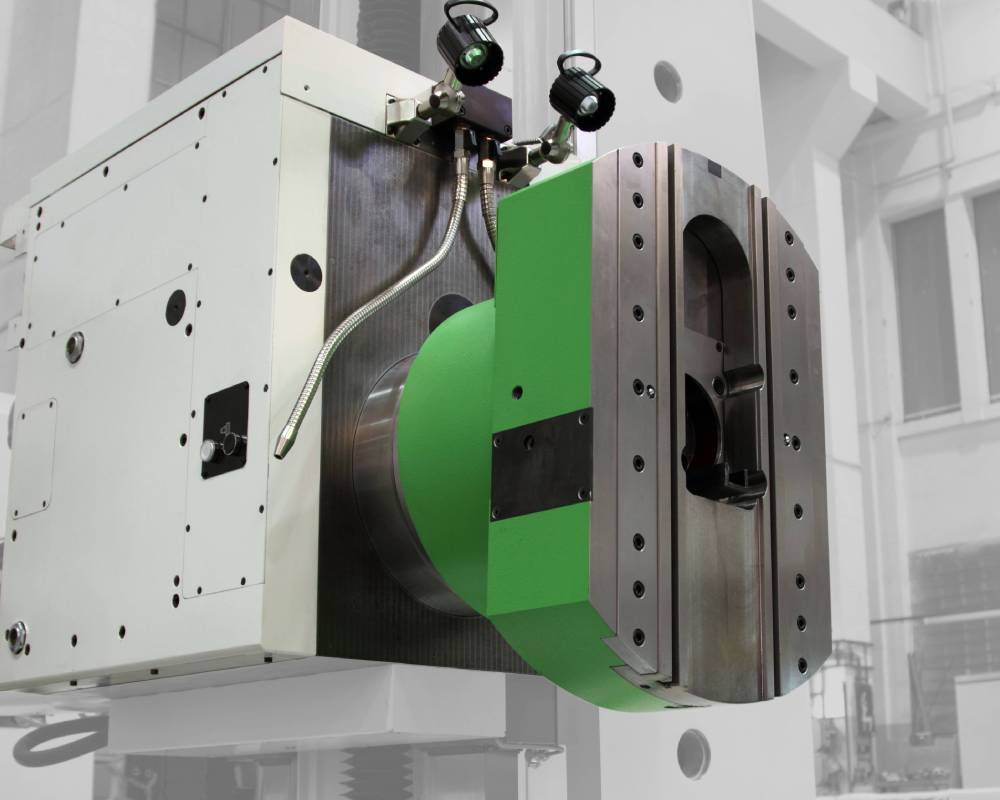

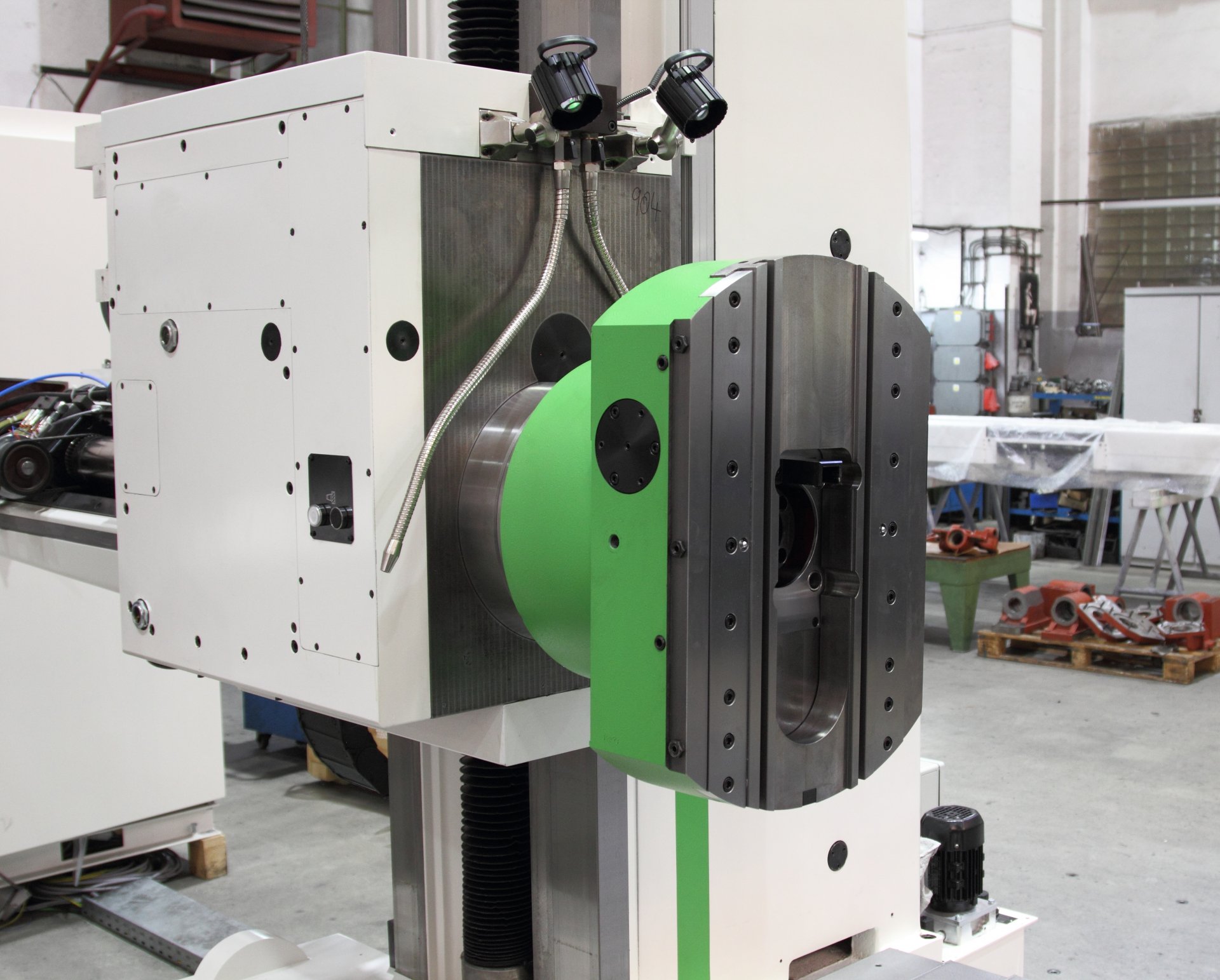

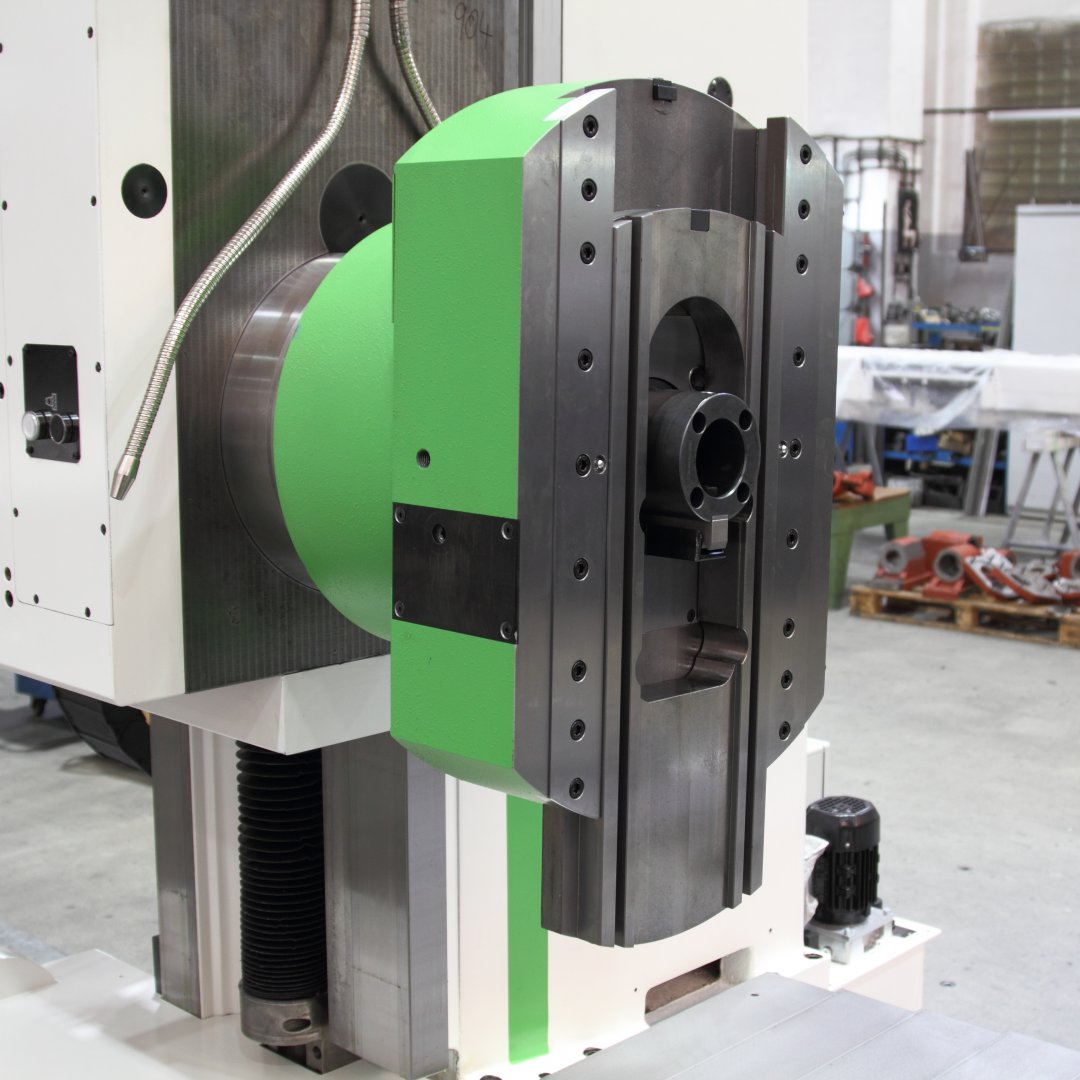

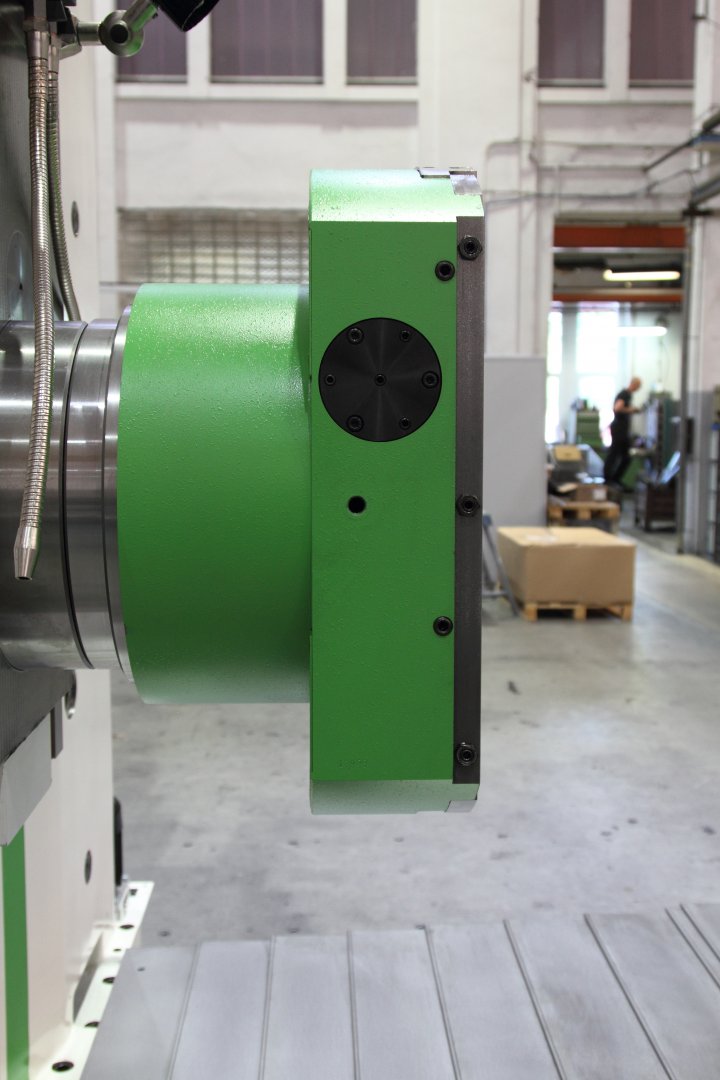

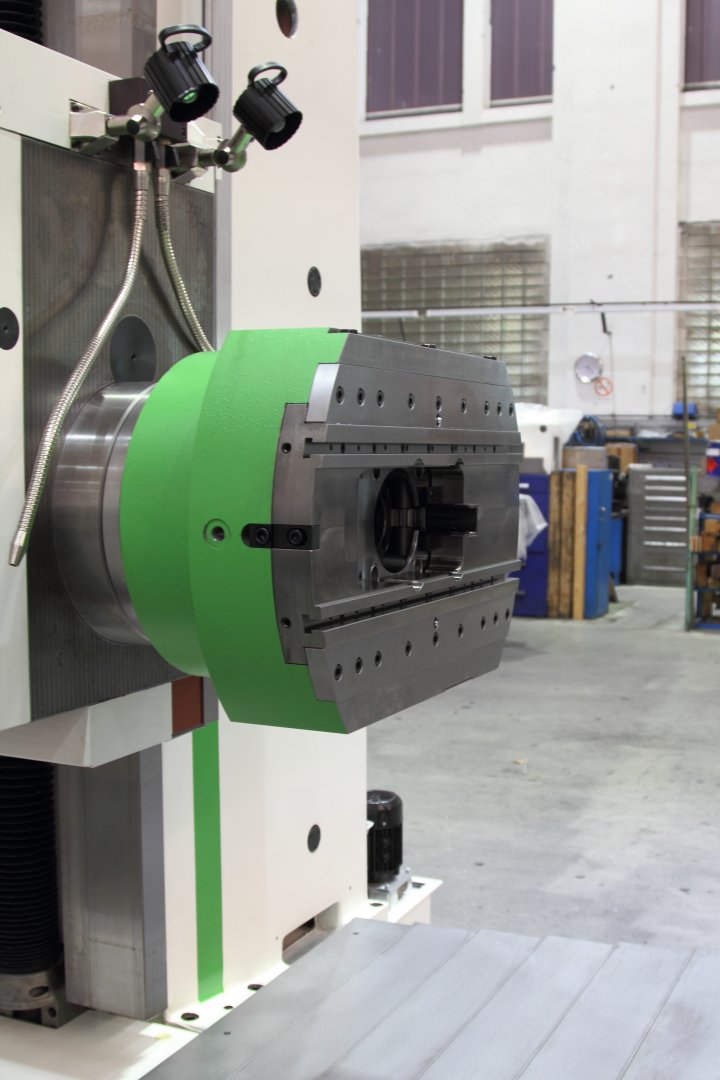

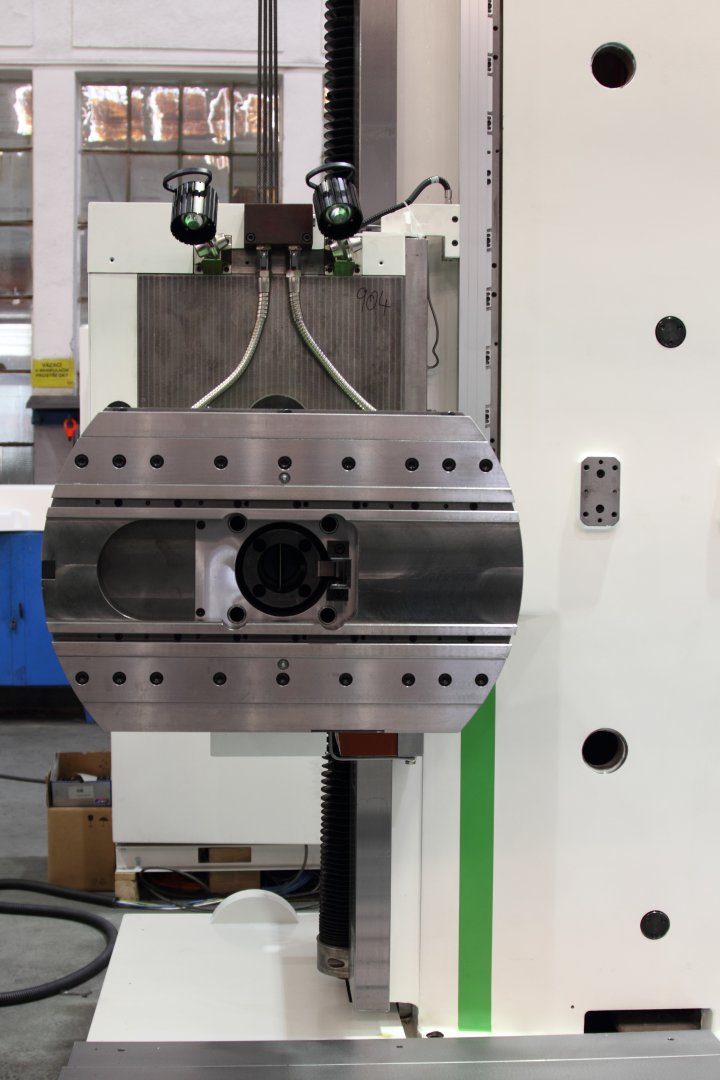

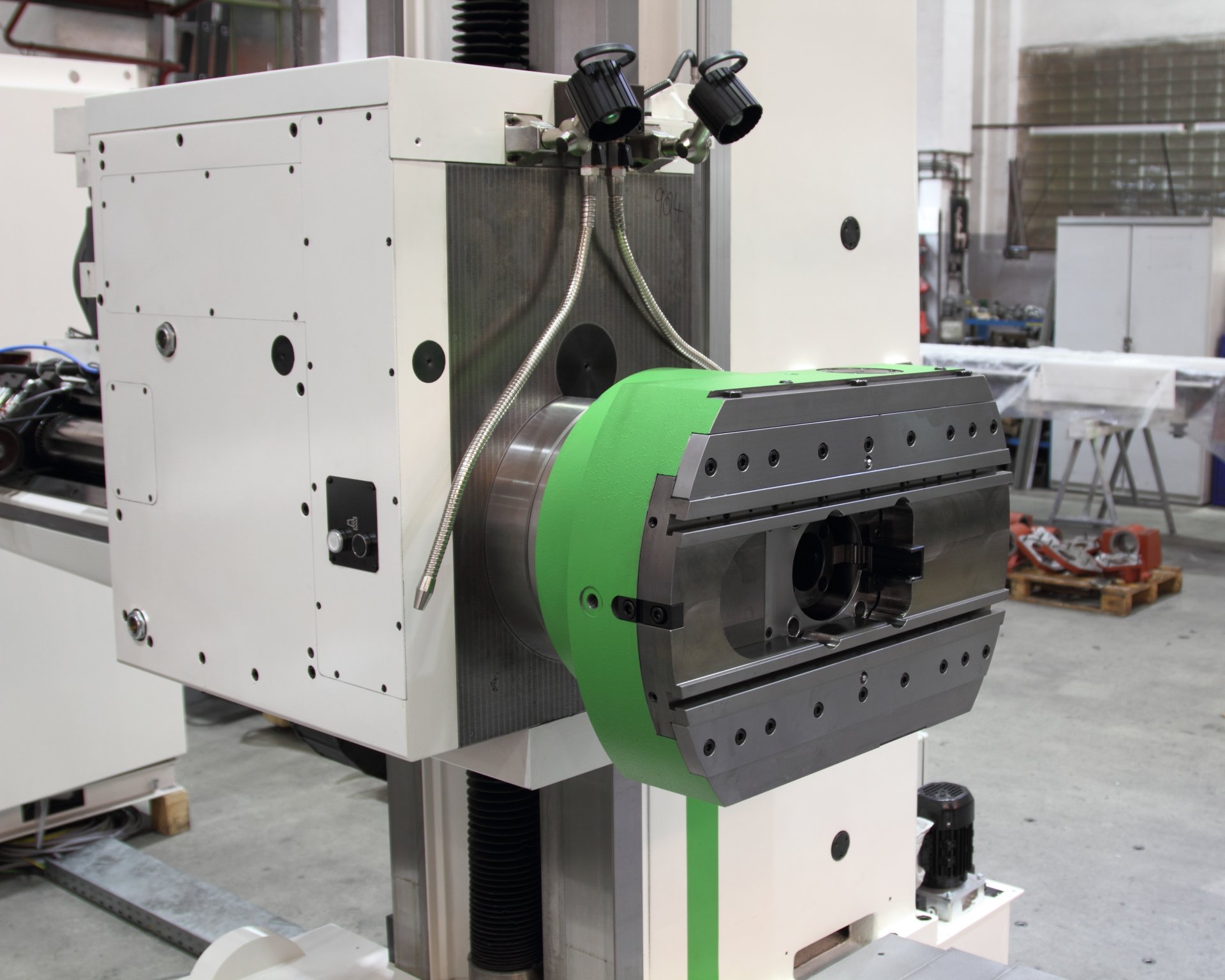

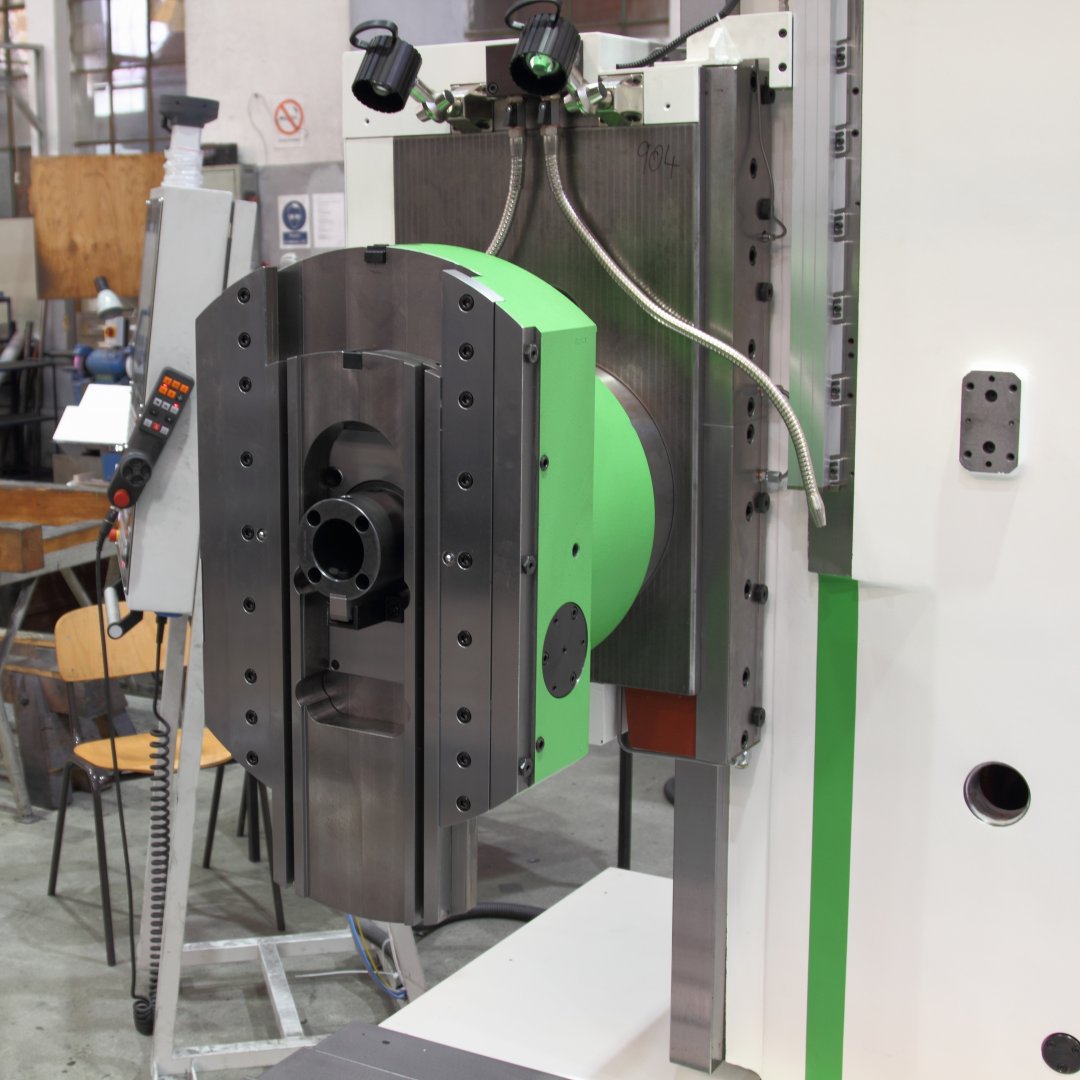

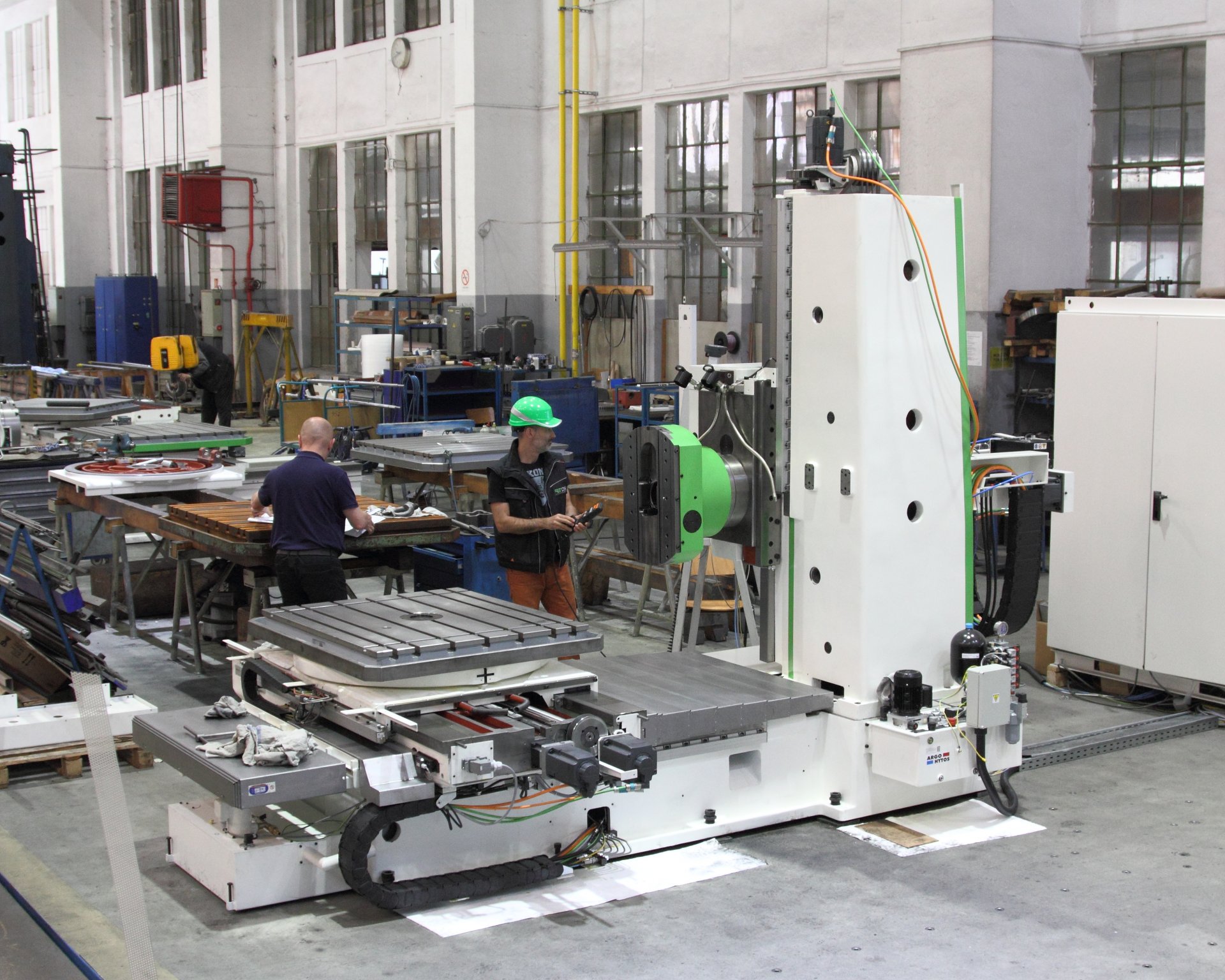

Lícní deska LD650 je určena jako zvláštní technologické příslušenství pro vodorovné frézovací a vyvrtávací stroje RET100B, WH10-CNC, WHN13-CNC.

Lícní deska slouží k čelnímu soustružení a obrábění vnitřních i vnějších válcových, kuželových i jinak tvarovaných ploch velkých průměrů. Zařízení je vhodné především pro náročné a speciální technologické operace s možností využití CNC souvislého řízení polohy nožových saní (šoupátka).

Připevnění lícní desky na vřeteník (na středící průměr dutého vřetena) je prováděno ručně.

Ustavení držáku nástroje na šoupátko a pracovního nástroje do držáku nástroje je prováděno ručně.

Hlavní parametry

Průměr lícní desky 650 mm
U…výsuv šoupátka 170 mm
Rozsah průměru čelního soustružení 300 - 1000 mm
Rozsah vyvrtávání vnitřního průměru 300 - 1000 mm
"Velikost / rozteč upínacích ""T"" drážek šoupátka" 12 H11 / 180 mm
Max. pracovní otáčky lícní desky 150 ot/min
Max. přípustné otáčky vřetena s nasazenou lícní deskou 200 ot/min
Max. využitelný krouticí moment RET100B, WH10-CNC 1640 Nm
WHN13-CNC 3322 Nm
Rozsah pracovních posuvů šoupátka 1 - 1000 mm/min
Rychloposuv šoupátka 1000 mm/min
Převodový poměr výsuvu pracovního včetena na výsuv šoupátka 1:1
Dosažitelná přesnost obráběné válcové plochy IT 7
Celková hmotnost lícní desky 200 kg

Video

Specifikace

(technická specifikace v01.01)

Základní technický popis

Lícní deska sestává z osově souměrného rotujícího základního tělesa opatřeného osovým otvorem pro případný průchod pracovního vřetena stroje a z kolmo k ose kluzně v tělese vedeného šoupátka.

Pohyb šoupátka (souřadnice U) je odvozen od výsuvu pracovního vřetena stroje bezvůlovým mechanismem. Poloha šoupátka je ovládána automaticky z CNC řízení stroje. Základní těleso lícní desky obsahuje kompletní mechanismus náhonu šoupátka, přičemž vstupní člen mechanismu (ozubený hřeben) je upnut v pracovním vřetenu stroje.

Šoupátko, vybavené upínacími "T" drážkami, umožňuje připevnění nožového držáku pro upnutí soustružnických nebo speciálních nástrojů.

Při základní poloze šoupátka, vyjmutém vstupním členu mechanismu jeho náhonu a demontovaném nožovém držáku lze k obrábění využít pracovního vřetena stroje.

U strojů vybavených zařízením pro automatickou výměnu nástrojů (AVN) není při nasazené lícní desce možno tuto funkci využívat.

Mazání

Mazání vedení šoupátka je provedeno jako tukové s domazáváním.

Mazání mechanismu náhonu šoupátka je provedeno jako trvalé tukové.

Nasazení lícní desky na stroj

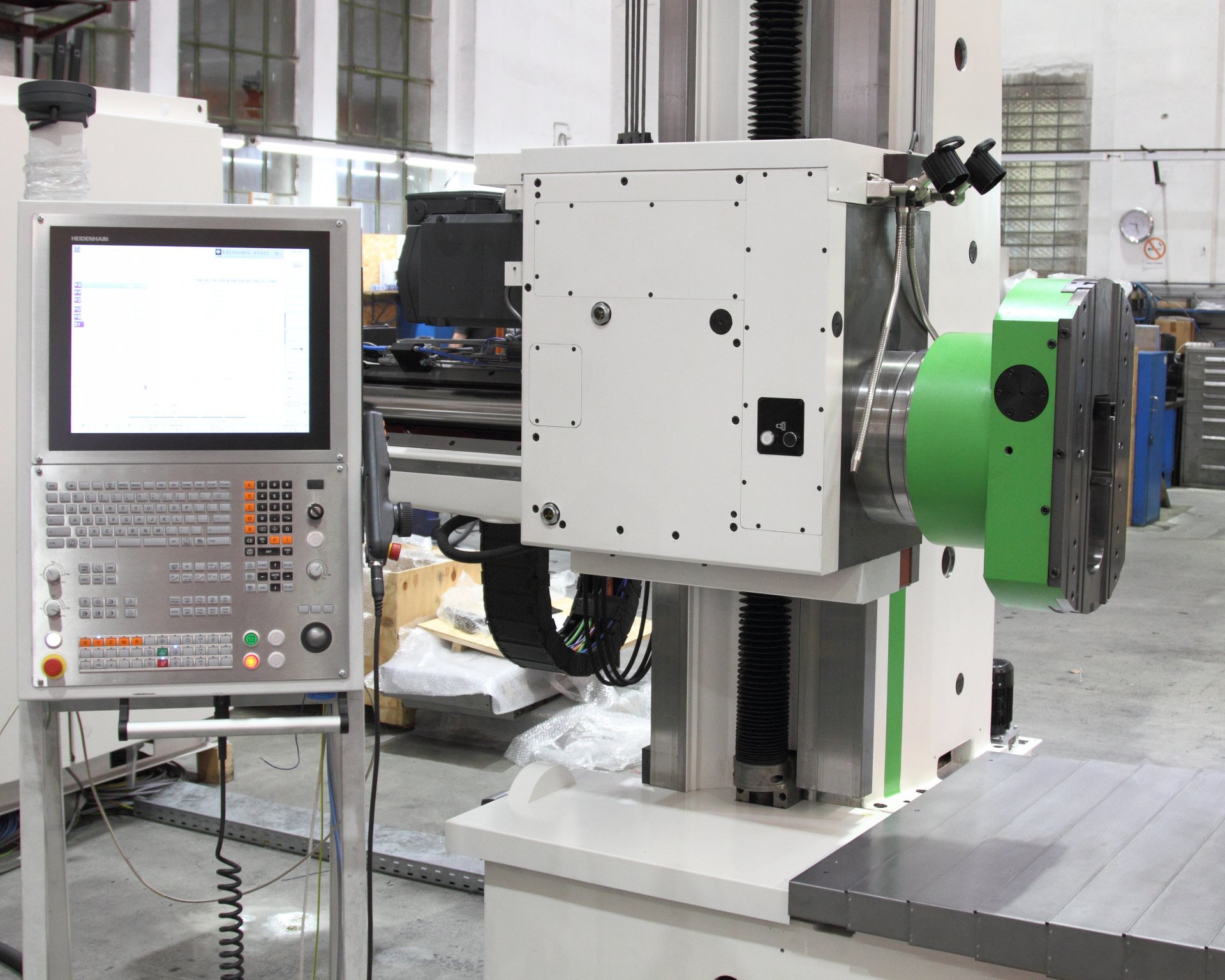

Připevnění lícní desky na čelo dutého vřetena stroje je prováděno ručně pomocí zvedacího zařízení.

Po navlečení středícího otvoru lícní desky na přírubu dutého vřetena stroje je lícní deska k dutému vřetenu ručně upevněna 4 šrouby

Příslušenství

Seznam standardně dodávaného příslušenství

  • nožový držák
  • sada nářadí k obsluze a údržbě
  • průvodní technická dokumentace včetně návodu k užívání
