Horizontal Bohrwerke

MT03X

Drehtisch

Broschüre Anfrage

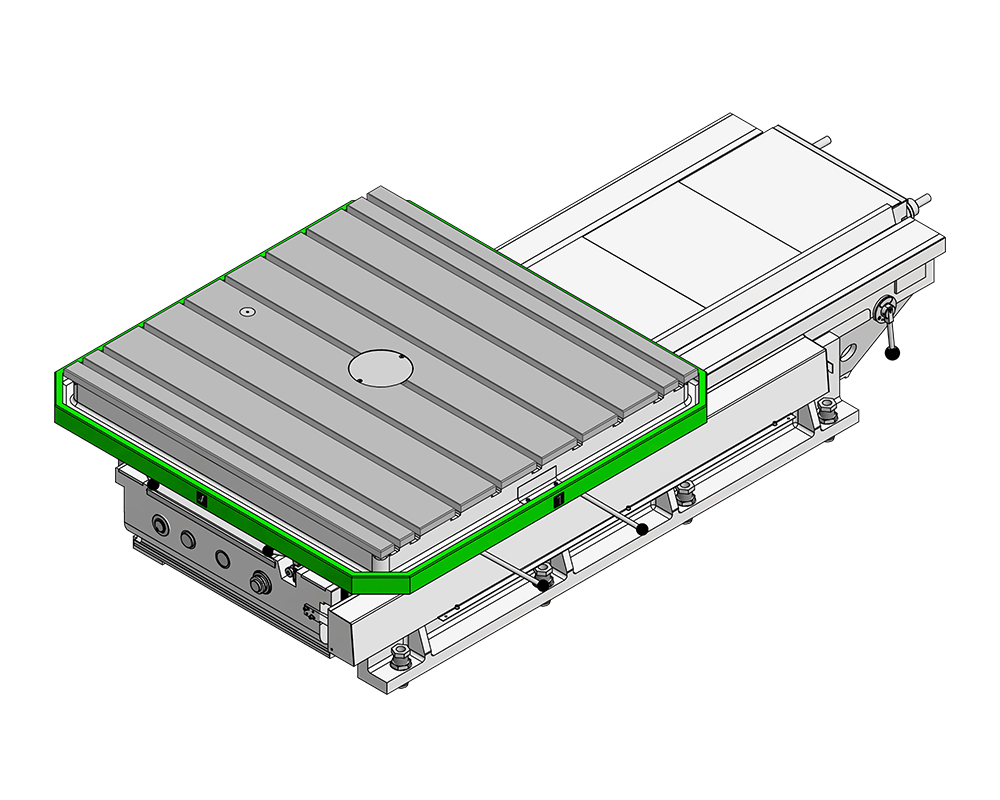

Der MT03X Drehtisch wird als Sonderzubehör für die waagerechten Bohr- und Fräsmaschinen in Plattenausführung RET10P und HP100 eingesetzt.

Der Drehtisch dient als waagerechte Nebenaufspannfläche der Maschine zum Aufspannen eines Werkstücks mit der Möglichkeit, es in der senkrechten Achse (Achse B) zu drehen und einschließlich des Maschinenvorschubs in einer Richtung zu verschieben (Achse V). Das Positionieren erfolgt in beiden Achsen maschinell oder manuell.

Aufgespannt wird er auf der Hauptspannfläche der Maschine (Spannplatte) oder auf ein eigenständiges Fundament.

Die Befestigung auf einer Spannplatte erfolgt manuell mithilfe einer Hebevorrichtung über „T“-Nuten mit genormten Spanneisen.

Die Verankerung in einem Betonfundament erfolgt mithilfe von Ankermaterial ähnlich wie bei der dazugehörigen Maschine.

Wichtigste Parameter

Aufspannfläche des Tisches 1250 x 1250 mm x mm
1500 x 1500 mm x mm
Breite der Spannnuten 22 H8 mm
Tragfähigkeit des Tisches – 1250 x 1250 3000 kg
Tragfähigkeit des Tisches – 1500 x 1500 2500 kg
Durchmesser / Tiefe der Zentrierbohrung 180 H6 / 10 mm
V… Längsverfahrweg des Tisches 1200 mm
Spannung – manuelle Ausführung 230 V
Spannung – motorbetriebene Ausführung 3x400 V
Gewicht des Tisches kg
Sollmaße – Länge 2705 mm
Sollmaße – Breite 1400 / 1650 mm
Sollmaße – Höhe 630 mm

Spezifikation

Die Grundkomponenten des MT03X sind Gussteile aus hochwertigem Grauguss und seine Konstruktion gewährleistet eine hohe Steifigkeit.

Verstellbare Baugruppen

  • Achse V – Verstellung des Tischschlittens auf dem Bett
  • Achse B – Drehung des Tisches

Antrieb und Vorschubbedienung

  • Motor und/oder Handkurbel
  • Achse V – Zahnradgetriebe + Trapezschraube
  • Achse B - Zahnradgetriebe + Zahnkranz
  • Umschalten der Achsen mittels Handhebel am Bett
  • Einschalten des motorbetriebenen Vorschubs per Knopfdruck

Führungen

  • Achse V – Gleitbahnen des Bettes mit gehärteten Stahlleisten verkleidet und geschliffen, Gegenflächen mit Kunststoff untergossen
  • Achse B – Gleitbahnen des Drehtisches geschabt

Schmierung

  • die Schmierung des Antriebs und der Gleitbahnen ist von der Rotation der Antriebswelle abgeleitet – Pumpe
  • Zentralschmierung mit Schmierölsystem der Maschine verbunden (Option)

Klemmung

  • manuell, mittels Hebel

Messsystem

  • Ausführung PZI – Vorbereitung für nachträgliche Montage des Messsystems
  • optische Tischabmessung 4x90°
  • Positionsmessgerät HEIDENHAIN (Option) – inkrementaler Drehgeber, inkrementales Längenmessgerät + Positionsanzeige ND 7013

CE - gilt für die Europäische Union

  • es wird vorausgesetzt, dass der Tisch in das Sicherheitssystem der technologischen Arbeitsstelle (Maschine) gemäß den jeweiligen Rechtsvorschriften und technischen Normen integriert wird

ZUBEHÖR

Standardmässig geliefertes Zubehör

  • Werkzeug-Grundausrüstung zur Bedienung und Wartung der Anlage
  • Ersatzteil-Grundausrüstung
  • technische Begleitdokumentation einschließlich Gebrauchsanweisung

Sonderzubehör

  • Spannwürfel UK500, UK1000
  • Spannwinkel UU800, UU950, UU1120, UU1450, UU1620
  • Ersatzteilpaket für 3-jährigen Betrieb
