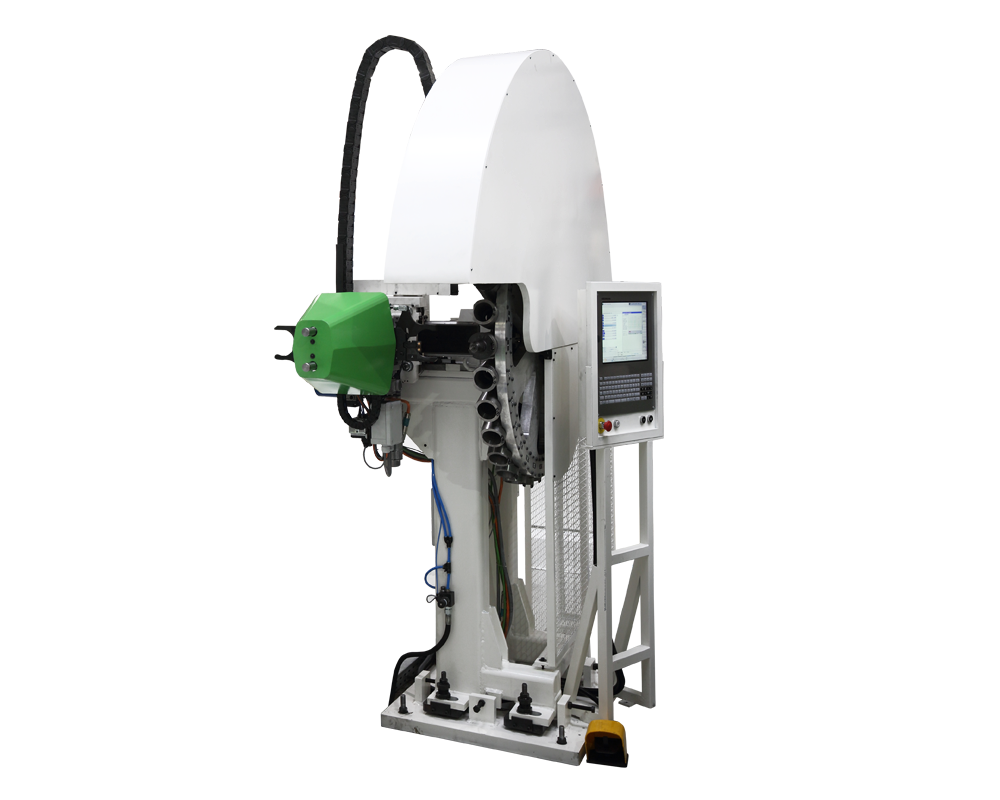

Der automatische Werkzeugwechsler R03 wird als Sonderzubehör für die waagerechten Bohr- und Fräsmaschinen RET10X, RET10P und RET100B eingesetzt.
Er ermöglicht einen Werkzeugwechsel in der Maschinenspindel.
Diese Anlage ist entweder fest mit der Maschine verbunden (RET10P) oder fest im Boden des Arbeitsraumes der Maschine verankert (RET10X, RET100B).
Der Werkzeugwechsel erfolgt vollautomatisch. Das Bestücken des Magazins erfolgt vollautomatisch über die Spindel oder manuell direkt in das Magazin.
Wichtigste Parameter
| Parameter des Werkzeugwechslers AVN | R03-30 | R03-40 | |
| Bereitstellungszeit | 15 | 15 | s |
| Anzahl der Werkzeugplätze | 30 | 40 | St. |
| Abstand zwischen den Werkzeugplätzen | 130 | 130 | mm |
| Max. Werkzeug-Durchmesser – ohne Beschränkung | 125 | 125 | mm |
| Max. Werkzeug-Durchmesser – mit freien Magazintaschen | 200 | 200 | mm |
| Max. Werkzeuglänge | 500 | 480 | mm |
| Max. Werkzeuggewicht | 15 | 15 | kg |
| Max. Gesamtgewicht der Werkzeuge im Magazin | 250 | 300 | kg |
| Max. Unwucht der Werkzeuge im Magazinrad | 50 | 70 | kg |
| Max. Drehgeschwindigkeit des Rades | 8 | 5 | U / min |
| Betriebsluftdruck | 5 | 5 | bar |
| Erforderliche Luftreinheit | 40 | 40 | mikro |
| Gewicht ohne Werkzeuge | 1240 | 1380 | kg |
Spezifikation
(technische Spezifikation v03.02)
Kurze technische Beschreibung
- besteht aus zwei Grundkomponenten – Magazin und Werkzeugwechseleinheit
- integrierte Luftaufbereitung für Magazin und Werkzeugwechseleinheit
- die Anlage ist teilabgedeckt
- alle Pneumatikelemente von FESTO
Bedienung
- wird im Arbeitsmodus vom Hauptpanel des Steuerungssystems der Maschine aus bedient
- kann im Einstellmodus (Einstellen und Bestücken) von einem zweiten Bedienpanel am Werkzeugwechsler bedient werden
Magazin
- stabiler geschweißter Rahmen
- drehbar gelagertes Rad aus einer leichten Legierung mit Magazintaschen für Werkzeuge
- Antrieb der Raddrehung durch einen Motor mit integriertem Getriebe
- Magazintaschen aus Stahl • Lagerung der Werkzeuge strahlenförmig senkrecht zur Radachse
- Werkzeugarretierung über Greifer mit Federzug
- Pneumatisches Lösen der Werkzeuge aus den Magazintaschen
Werkzeugwechseleinheit
- pneumatisches Öffnen / Schließen des Greifers mit Arretierung
- pneumatischer Vorschub der Greifereinheit
- Greiferdrehung durch Elektromotor und Getriebe mit Kurvenscheiben-Mechanismus
- pneumatisches Verfahren der Werkzeugwechseleinheit in Richtung der Achse des Werkzeuges zwischen dem Magazinrad und der Position zum Werkzeugwechsel
- Linearführung des oben genannten Verfahrweges der Werkzeugwechseleinheit
- motorbetriebenes Verfahren der Werkzeugwechseleinheit in Richtung der Spindel – Führungsschienen, Zahnstange
CE – gilt für die Europäische Union
Die Anlage ist in das Sicherheitssystem der Maschinenanlage gemäß den jeweiligen Rechtsvorschriften und technischen Normen im Rahmen des gesamten technologischen Arbeitsplatzes (Maschine) integriert.
Zubehör
Standardmässig geliefertes Zubehör
- technische Begleitdokumentation einschließlich Gebrauchsanweisung (in der technischen Dokumentation der Maschine enthalten)
