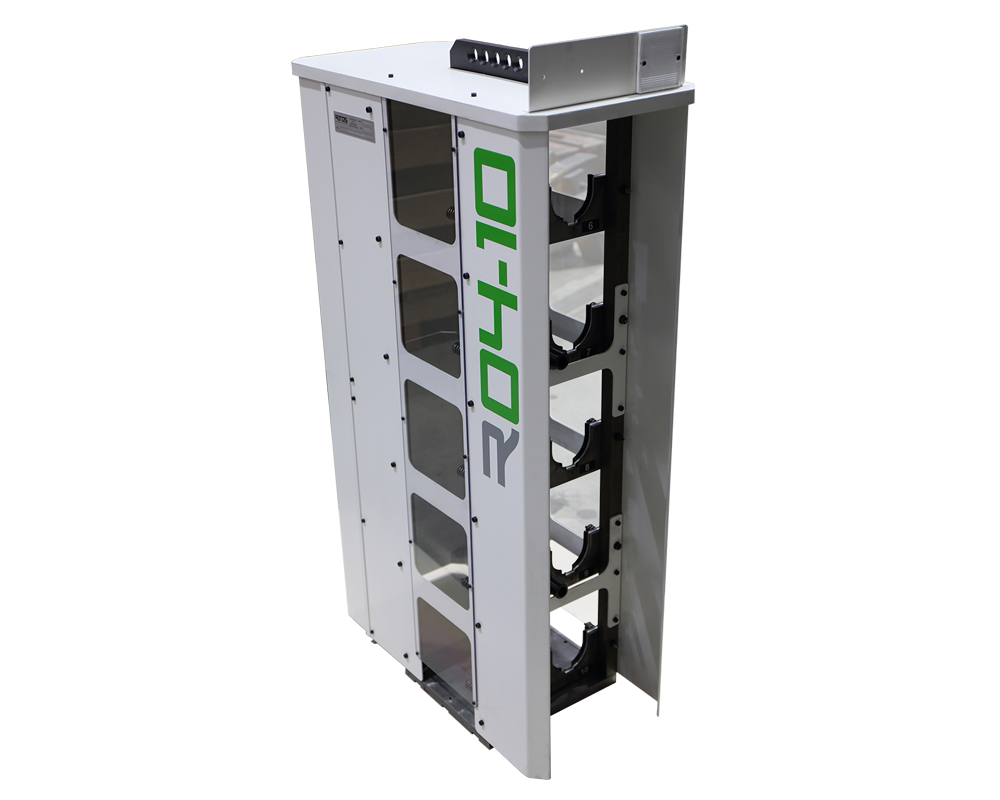

Automatická výměna nástroje R04 je určena jako zvláštní technologické příslušenství pro vodorovné frézovací a vyvrtávací stroje RET10X, RET10P, RET100B.
Umožňuje výměnu nástroje do vřetena stroje.

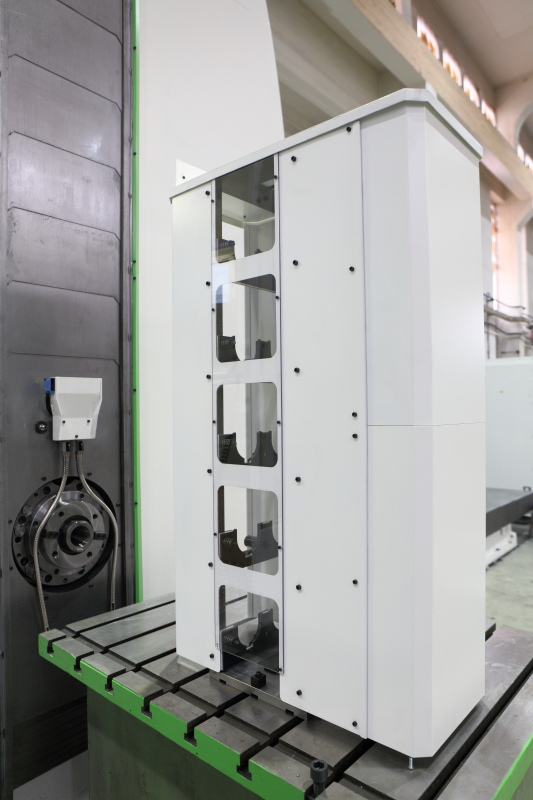

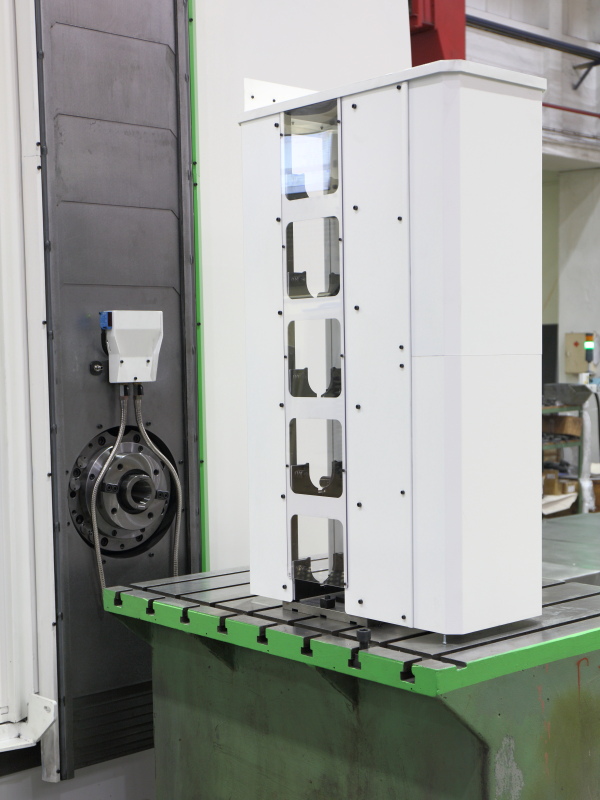

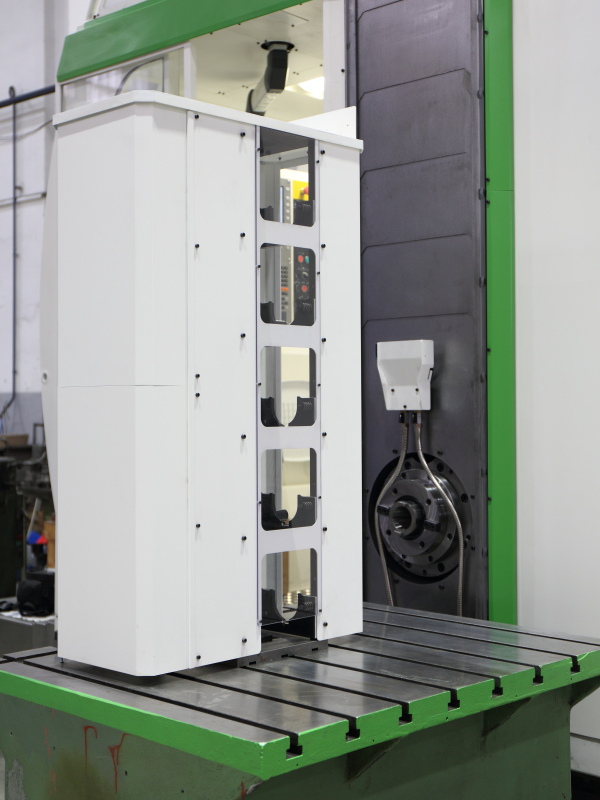

Zařízení je pevně ustaveno na upínací desce (RET10P), pracovním stole nebo na přídavném pick-up stole(RET10X, RET100B).
Výměna nástroje probíhá plně automaticky. Plnění zásobníku probíhá poloautomaticky přes vřeteno nebo ručně přímo do zásobníku.
Hlavní parametry
| Manipulační čas | 20 | s |
| Počet nástrojů v jednom zakladači | 10 | ks |
| Maximální počet zakladačů (dle typu a konfigurace stroje) | 6 | ks |
| Rozteč úložných míst | 130 | mm |
| Maximální průměr nástroje | 125 | mm |
| Maximální délka nástroje | 500 | mm |
| Maximální hmotnost nástroje | 15 | kg |
| Hmotnost bez nástrojů | 110 | kg |
Galerie
Video
Specifikace
(technická specifikace v01.01)
Základní technický popis

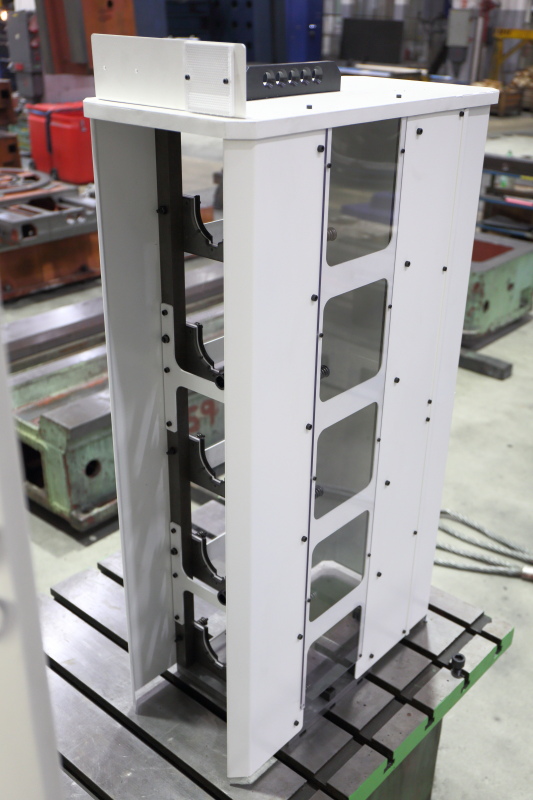

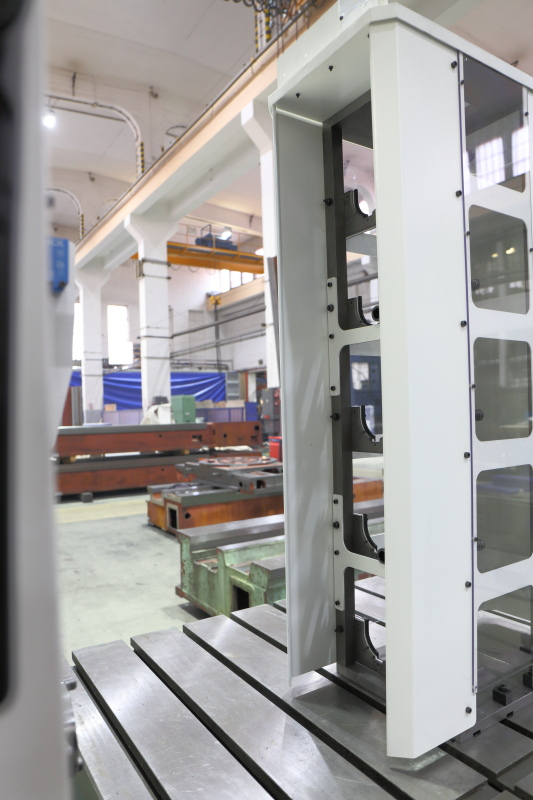

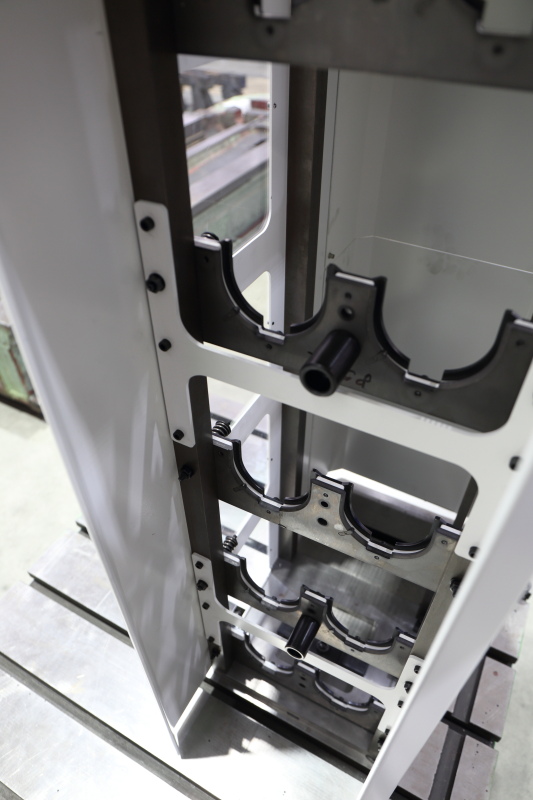

- regálový zakladač ocelové konstrukce

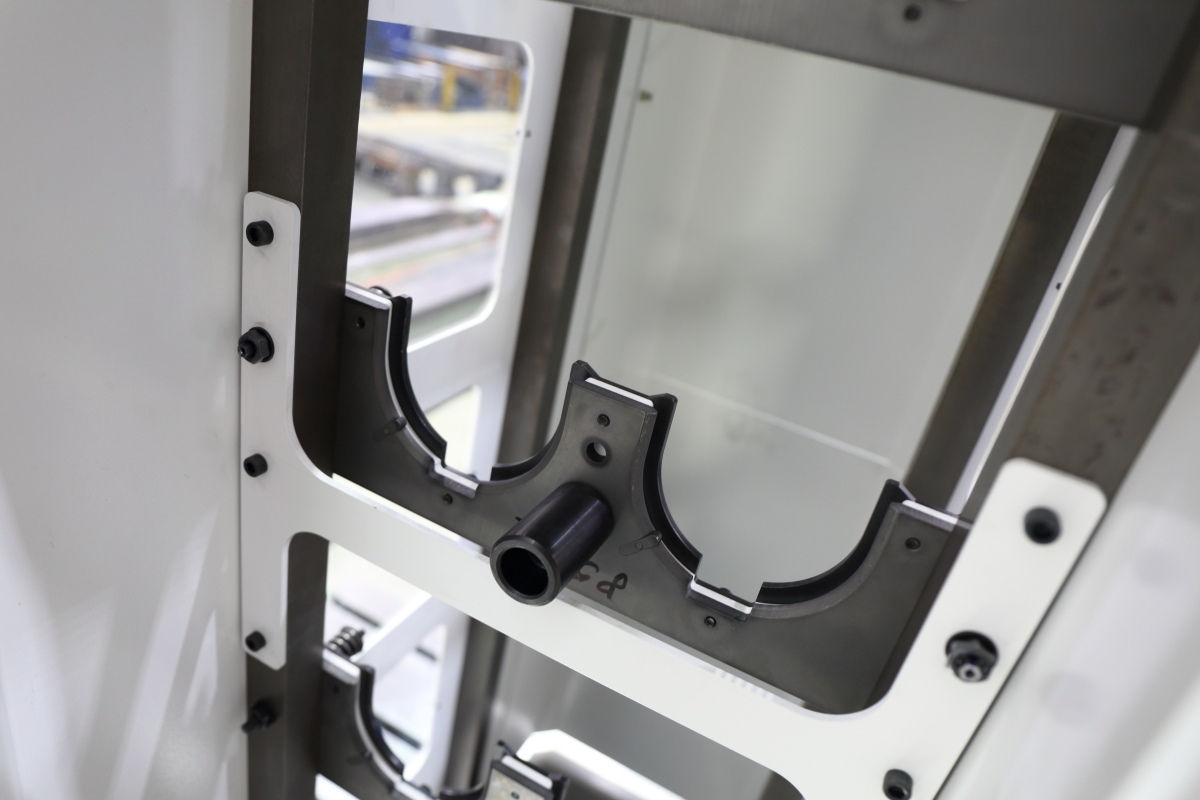

- nástroje v zásobníku uloženy vodorovně, bez aretace, s využitím gravitace
- manipulaci s nástroji zajišťuje pracovní vřeteno stroje
- ovládáno z hlavního panelu řídícího systému stroje
- součástí zařízení je obrobková sonda TS460 nutná pro ustavení zásobníku
- zařízení je částečné zakrytováno
- možnost použití více zakladačů ustavených na různých místech upínací plochy stroje
Ustavení zásobníku

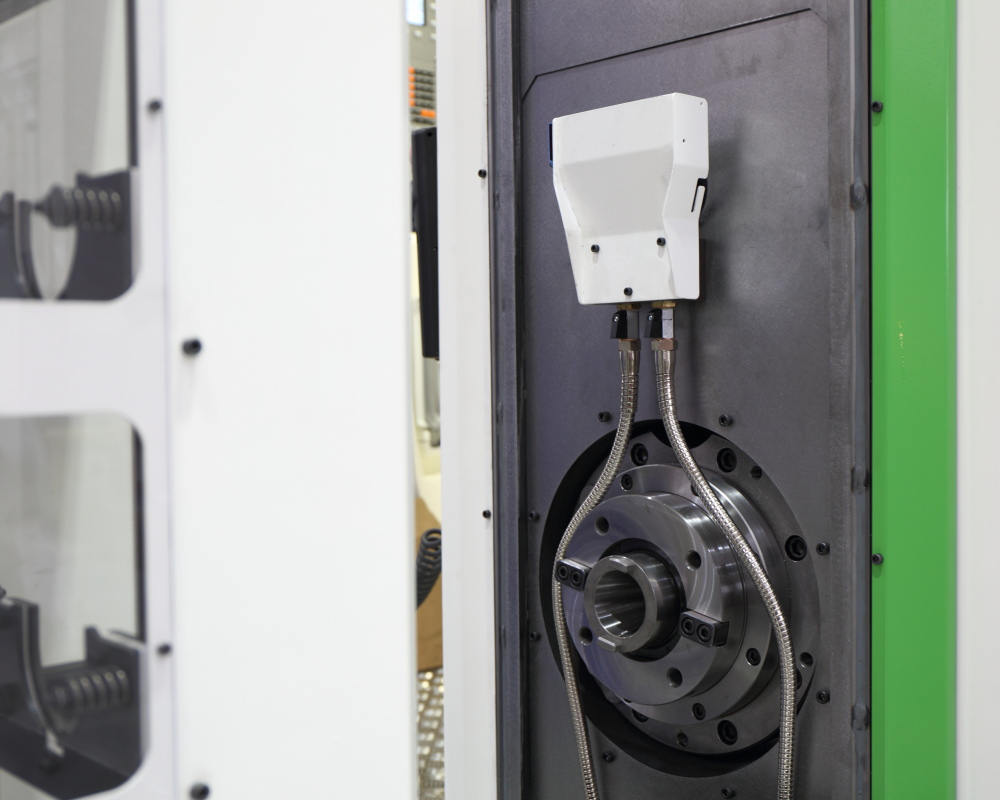

Zásobník je instalován libovolně nejlépe na kraji pracovní plochy stroje tak, aby stroj vřetenem dosáhl do všech pozic pro uložení nástrojů. Po ukotvení se pomocí obrobkové sondy zjistí a zapíše do stroje pozice zásobníku. Dále je zásobník automaticky obsluhován pomocí příkazů TOOL CALL + číslo nástroje. Stroj je opatřen čidlem kontroly přítomnosti zásobníku, které snímá odrazovou plochu v horní části zakladače. V případě odstranění nebo přemístění zásobníku bude výměna blokována.
CE – platí pro Evropskou unii
- zařízení je integrováno do systému zajištění bezpečnosti strojního zařízení dle platných právních předpisů a technických norem v rámci celého technologického pracoviště (stroje)
Příslušenství
Seznam standardně dodávaného příslušenství
- průvodní technická dokumentace včetně návodu k užívání (integrována do technické dokumentace stroje)
