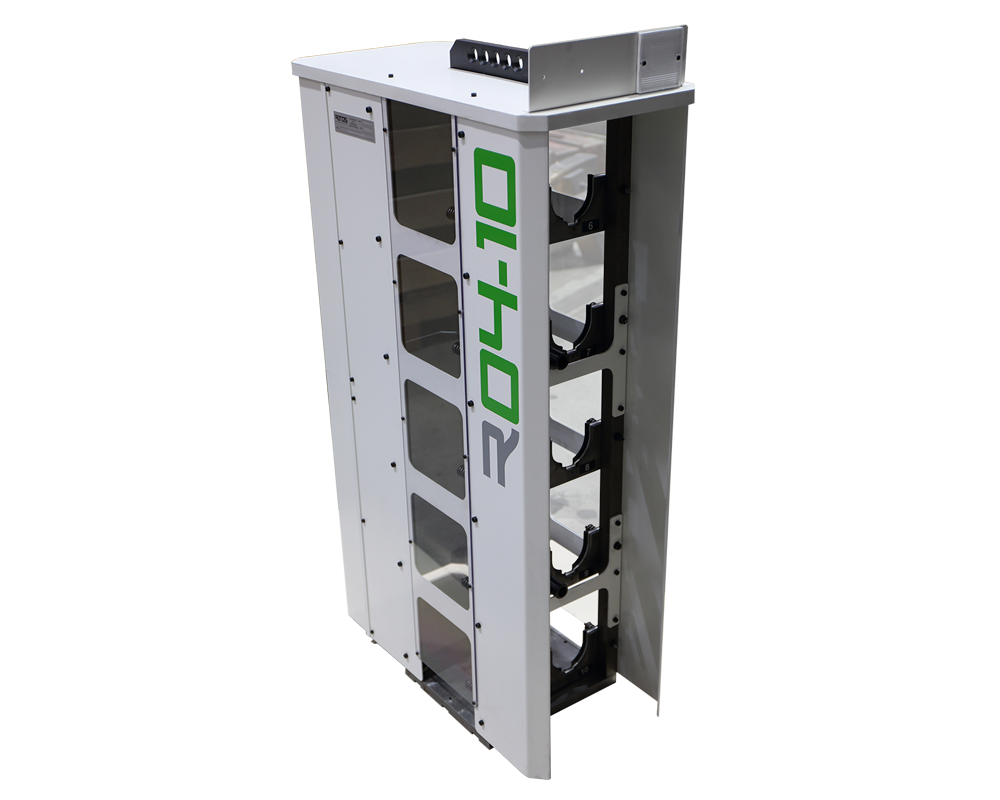

Automatic tool changer (ATC) R04 is designed for RET10X, RET10P, RET100B horizontal milling and boring machines as an optional technological accessory.
R04 provides changing tools into the machine spindle.
The device is firmly installed on a clamping plate (RET10P) or a machine worktable or an additional pick-up table (RET10X, RET100B).
A tool change is fully automatic. The rack is filled semiautomatically via the spindle or manually directly into the rack.
ОСНОВНЫЕ ПАРАМЕТРЫ
| Время смены | 20 | сек. |
| Количество гнезд в одной станции | 10 | шт. |
| Макс. количество станций | 6 | шт. |
| Шаг гнезд | 130 | мм |
| Макс. диаметр инструмента | 125 | мм |
| Макс. длина инструмента | 500 | мм |
| Макс. вес инструмента | 15 | кг |
| Вес без инструментов | 110 | кг |
