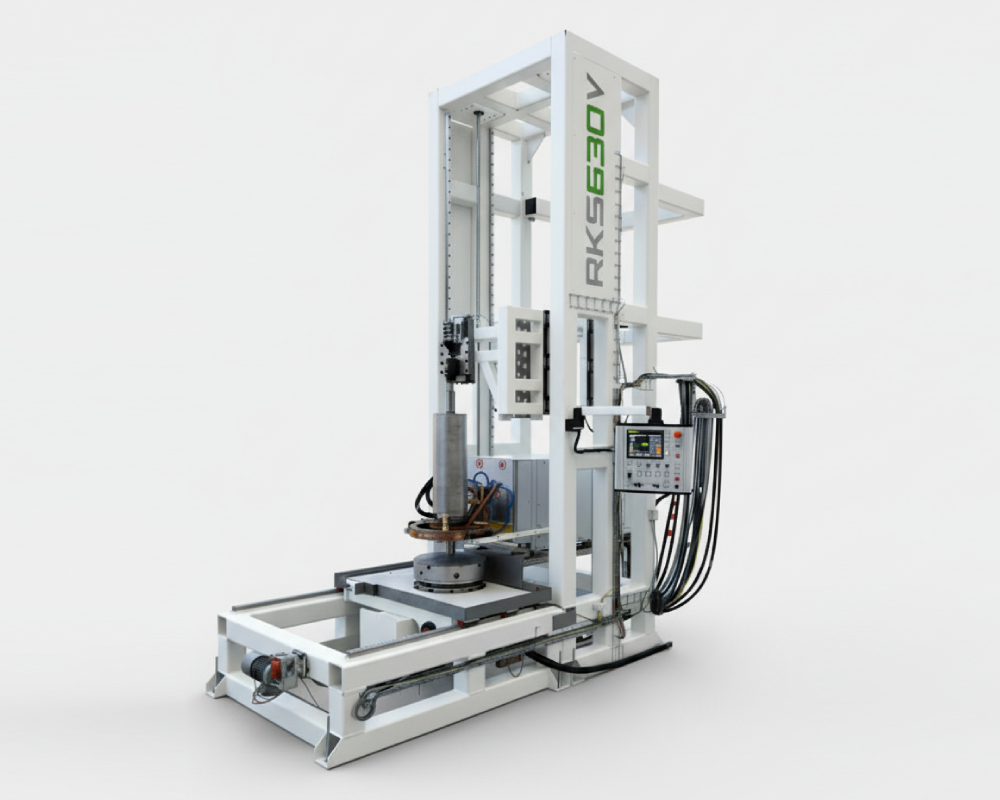

- Maximale Härtelänge 3000 mm (Werkstücke bis 6000 mm einspannbar)
- Maximaler Werkstückdurchmesser 380 mm
- Maximales Werkstückgewicht 1250 kg
- Kooperationsprodukt mit dem Härtespezialisten Rajmont s.r.o.
- Die Maschine lässt sich sowohl in den Dimensionen als auch in der Härteorientierung (vertikal oder horizontal) anpassen
Wichtigste Parameter
| Max. Leistung Härteofen | 630 | kW |
| Eingangsstrom bei Volllast | 1100 | A |
| Max. Härtelänge | 3000 | mm |
| Max. Werkstücklänge | 6000 | mm |
| Max. Werkstückdurchmesser | 380 | mm |
| Max. Werkstückgewicht | 1250 | kg |
| Aufbaufläche | 11000 x 7000 | mm |
| Maschinenhöhe | 5500 | mm |
Galerie
Video
Weitere Parameter
| Wichtigste Parameter | ||
| Energiequelle | HF-Generator | |
| Maximale HF‑Leistung | 630 | kW |
| Nennfrequenz | ca. 2,4 | kHz |
| Eingangsstrom bei Volllast | 1100 | A |
| Technologische Parameter | ||
| Y…maximale Härtelänge | 3000 | mm |
| Ymax…maximaler Induktorhub | 3100 | mm |
| Eilgang | 700 | mm |
| Maximales Gewicht des gehärteten Werkstücks | 1250 | kg |
| Arbeitsvorschub | 0 – 6 | mm / s |
| Eilgang | 30 | mm / s |
| Drehzahl des Spannfutters | 0 – 200 | U / min |
| Minimaler Wasserdurchfluss | 250 | l / min |
| Maximale Zulauftemperatur des Wassers | 30 | °C |
| Minimale Zulauftemperatur des Wassers | 16 | °C |
| Minimale Umgebungslufttemperatur | 15 | °C |
| Maximale Umgebungslufttemperatur | 40 | °C |
| Kühlmedien | ||
| Verbrauch für Werkstückkühlung und Sprühvorgang | 0 – 400 | l / min |
| Mediendruck | 0,2 – 0,3 | MPa |
| Zulauf | 1 x G5/4“ | |
| Ablauf | 1 x G6/4“ | |
| Steuerungssystem | ||
| Stromversorgung | 3 x 400 | V |
| max. 63 | A | |
| Umgebungsbedingungen | normal | |
| Schutzart | 54 | IP |
| Kühlung | ohne Belüftung | |
| Standardfarbe von Maschine und Zubehör | weiß 9010 / grün 6018 | RAL |
| Standardfarbe von Schutzzäunen | schwarz 9011 / gelb 1018 | RAL |
| Aufbaufläche inklusive CE – Richtwert | ||
| Maschinenabmaße | 4700 x 2000 x 5500 | mm x mm x mm |
