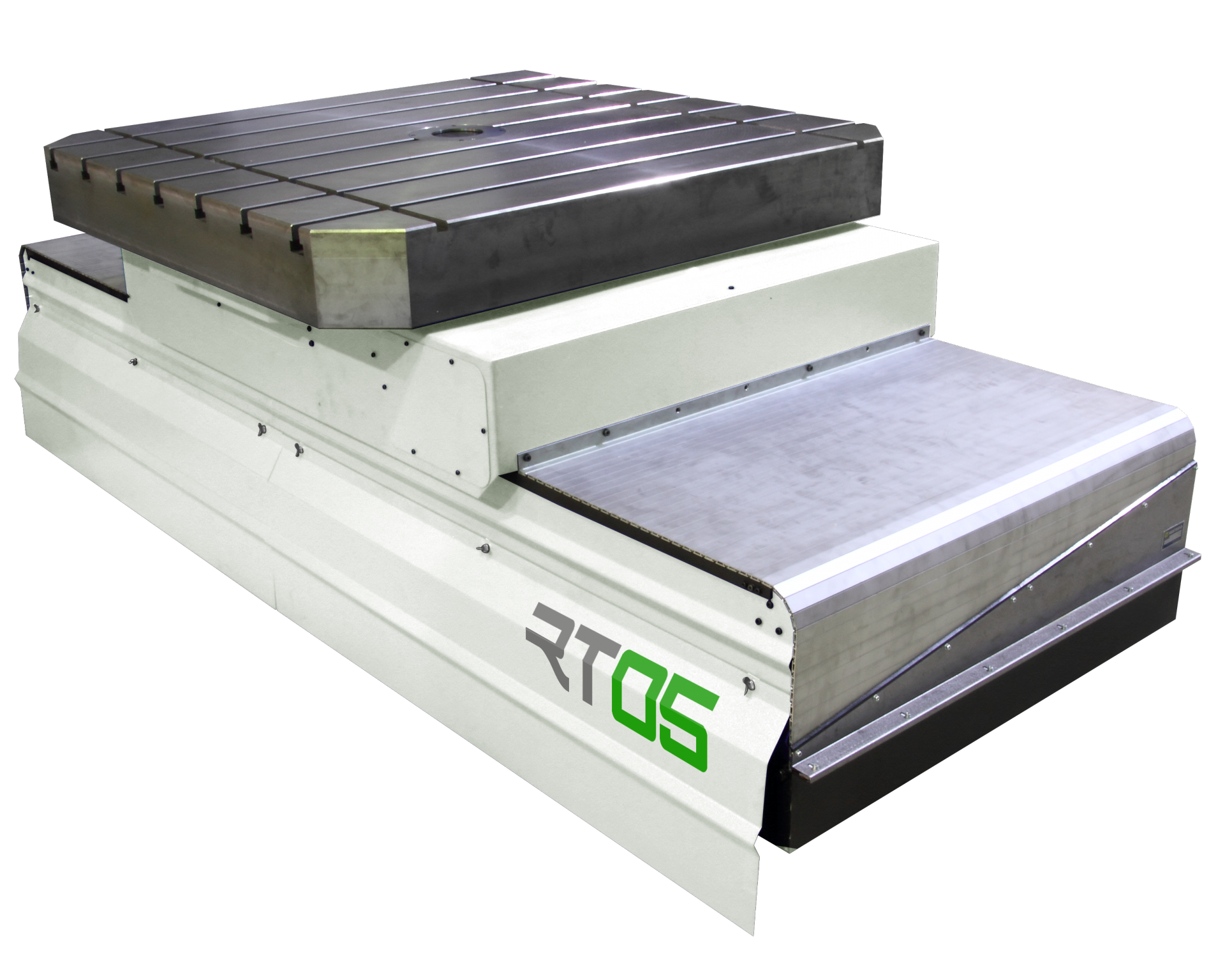

CNC otočný stůl původní konstrukce je určen ke stroji RET10P nebo jako příslušenství k jakémukoliv obráběcímu stroji. Předpokládá se integrace řízení otočného stolu do systému obráběcího stroje.
Stručná charakteristika
- souvisle řízený otočný stůl
- 1 lineární osa + stůl
- navržen jako příslušenství technologických pracovišť, především horizontálních vyvrtávaček v deskovém provedení
- optimalizován pro stroj RET10P
- slouží k upínání a polohování obrobků jako alternativa resp. doplněk k upínací desce
- rozšiřuje technologické možnosti stroje
- tvoří samostatnou jednotku (není pevně spojen se strojem)
- elektricky je na úrovni řídícího systému a elektrorozvaděče plně integrován do konfigurace stroje
Hlavní parametry
| Nosnost stolu – otáčení | 5000 | kg |
| Nosnost stolu – statická | 8000 | kg |
| Upínací plocha desky | 1250 x 1250 | mm x mm |
| 1500 x 1500 | mm x mm | |
| Šířka upínacích drážek | 22 H8 | mm |
| Průměr středícího otvoru | 100 H7 | mm |
| V...podélný pojezd stolu | 1000 / 1500 | mm |
| Pracovní posuvy...V – ruční režim | 4 - 500 | mm / min |
| Pracovní posuvy...V – automatický režim | 4 - 10000 | mm / min |
| Rychloposuv...V | 20000 | mm / min |
| Pracovní posuv otáčení stolu...B | 0 - 5 | ot / min |
| Rychloposuv otáčení stolu...B | 10 | ot / min |
| Hmotnost stolu | 4000 - 5500 | kg |
| Základní rozměry – délka | 2600 / 3200 | mm |
| Základní rozměry – šířka | 1250 / 1500 | mm |
| Základní rozměry – výška | 850 | mm |
Galerie
Podrobná specifikace
Ovládání stolu
- veškeré funkce stolu jsou ovládány z panelu řídícího systému stroje
Provedení stolu
Kompatibilita
- HEIDENHAIN iTNC 530 HSCI
- SIEMENS SIN 840D SL
Řízené osy
- Z - podélný pojezd saní po loži
- B - otáčení stolu
Možnosti stolu
- doplňuje pojezdy stroje o 2 plně CNC řízené osy
- umožňuje válcovou interpolaci
Náhon osy Z
- bezkartáčový digitální střídavý servomotor se servopohonem
- bezvůlový převod ozubeným řemenem
- kuličkový pohybový šroub
Náhon osy B
- 2 bezkartáčové digitální střídavé servomotory s vestavěnou převodovkou se servopohonem (master/slave)
- ozubený věnec
Vedení skupin
- osa Z – valivá vedení
- osa B – kluzné vedení, TURCITE, zaškrabáno
Mazání
- mazání centrální, osové, četnost mazacích dávek v korelaci s ujetou dráhou konkrétní skupiny
Zpeňování
- osy Z, B – nezpevněno – polohová vazba
Hydroagregát
- mazací agregát HYTOS – mazání všech os
Odměřování polohy
- digitální optické odměřování HEIDENHAIN
- osy Z – absolutní pravítko
- osa B – absolutní úhlový snímač
Energetické rozvody
- řetězovým nosičem energie
Krytování
- osa Z – úplné zakrytování skupiny
- osa B – úplné zakrytování náhonu a vedení
CE – platí pro Evropskou unii
- stůl je integrován do systému zajištění bezpečnosti strojního zařízení dle platných právních předpisů a technických norem v rámci celého technologického pracoviště (stroje)
Příslušenství
Seznam standardního příslušenství
- kotevní materiál KM
- základní sada nářadí k obsluze a údržbě
- základní sada náhradních dílů
- průvodní technická dokumentace
Seznam zvláštního příslušenství
- upínací kostka UK500
- upínací úhelník UU800, UU950, UU1120
- sada náhradních dílů pro 3-letý provoz
Provedení stolu může být v detailech přizpůsobeno požadavkům zákazníka.
