NC/CNC otočný stůl původní konstrukce je určen ke stroji RET10P nebo jako příslušenství k jakémukoliv obráběcímu stroji. Předpokládá se integrace řízení otočného stolu do systému obráběcího stroje.
Stručná charakteristika
- souvisle řízený otočný stůl
- 1 lineární osa + stůl (NC polohovaný nebo CNC interpolovaný)
- navržen jako příslušenství technologických pracovišť, především horizontálních vyvrtávaček v deskovém provedení
- optimalizován pro stroj RET10P
- slouží k upínání a polohování obrobků jako alternativa resp. doplněk k upínací desce
- rozšiřuje technologické možnosti stroje
- tvoří samostatnou jednotku (není pevně spojen se strojem)
- elektricky je na úrovni řídícího systému a elektrorozvaděče plně integrován do konfigurace stroje
Hlavní parametry
| Nosnost stolu | 8000 | kg |
| Upínací plocha desky | 1250 x 1250 | mm x mm |
| 1500 x 1500 | mm x mm | |
| kruh průměr 1300 | mm | |
| Šířka upínacích drážek | 22 H8 | mm |
| Průměr středícího otvoru | 100 H7 | mm |
| V...podélný pojezd stolu | 1000, 1250, 1500, 1750, 2000 | mm |
| Pracovní posuvy...V – ruční režim | 4 - 500 | mm / min |
| Pracovní posuvy...V – automatický režim | 4 - 10000 | mm / min |
| Rychloposuv...V | 20000 | mm / min |
| Pracovní posuv otáčení stolu...B | ** 0 - 16 | ot / min |
| Rychloposuv otáčení stolu...B | 21 | ot / min |
| ** Možné zvýšení rychlosti pro karuselování za současného snížení kroutícího momentu | ||
| Hmotnost stolu | 3600 - 4200 | kg |
| Základní rozměry – délka | 2670, 2920, 3170, 3420, 3670 | mm |
| Základní rozměry – šířka | 1250 / 1500 | mm |
| Základní rozměry – výška | 900 | mm |

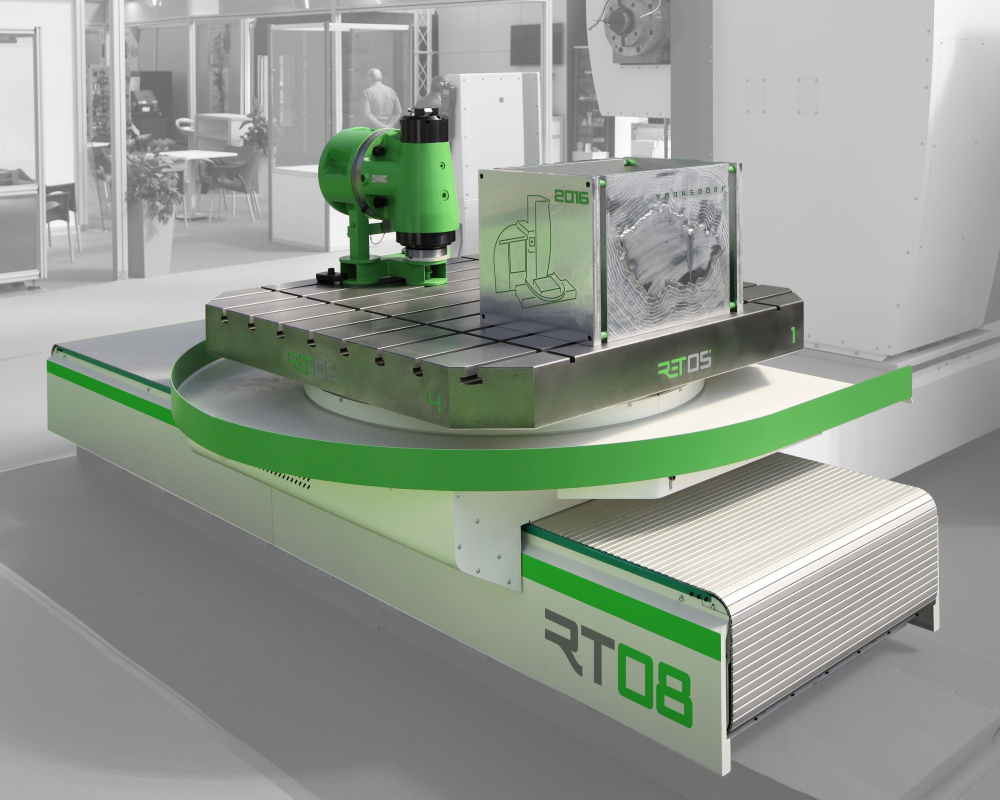

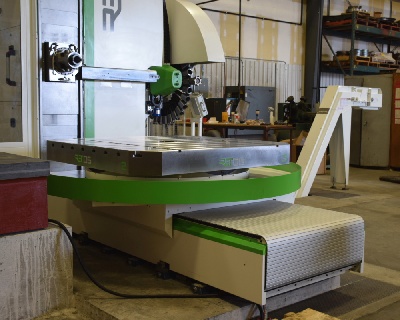

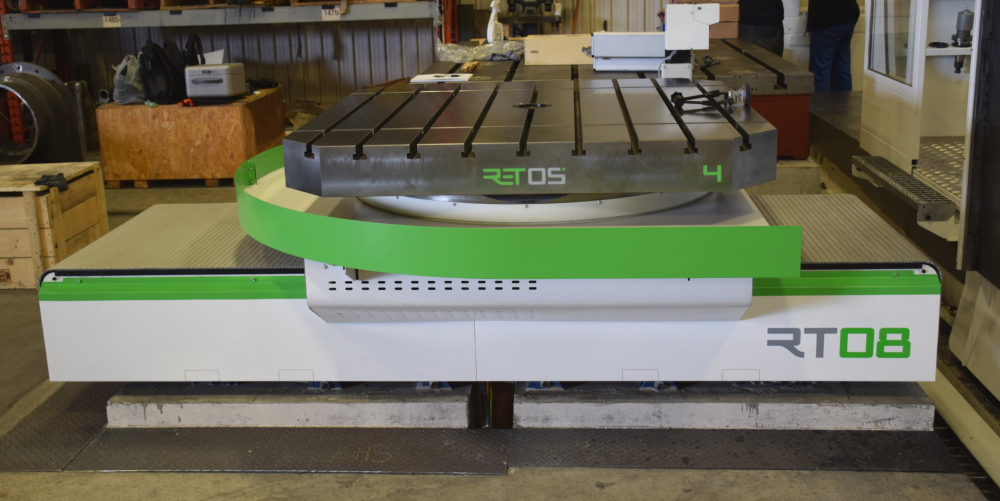

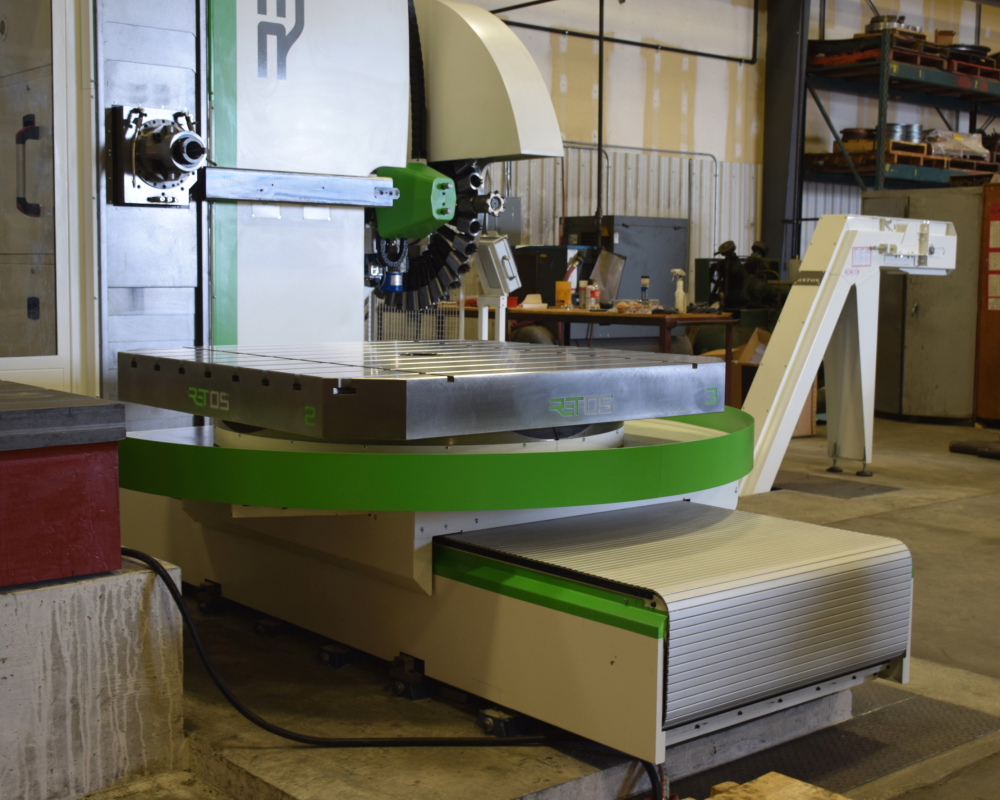

Galerie
