Горизонтально-расточные станки

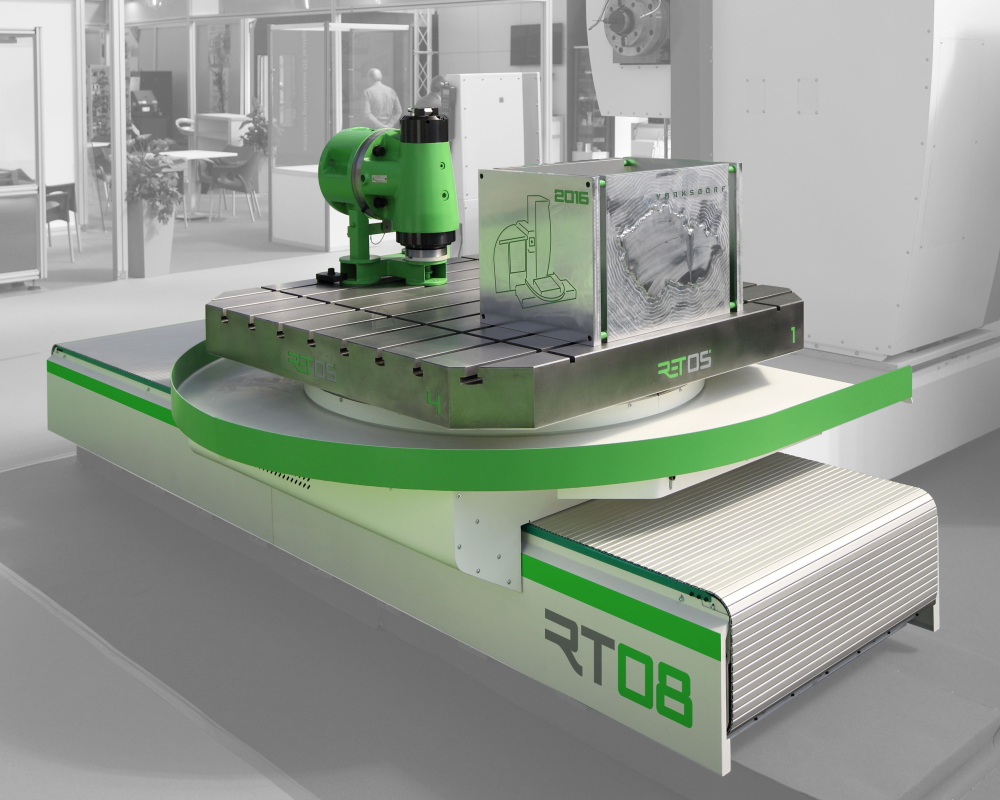

RT08

поворотный стол управляемый

просить

CNC поворотный стол нашей собственной конструкции предназначен для станка RET10P или как принадлежность к любому обрабатывающему станку. Предпологается интеграция управления поворотного стола в систему обрабатывающего станка.

Основные характеристики

  • CNC поворотный стол как альтернатива или дополнение к зажимной плите
  • добавляет передвижение станка о оси V, B
  • управление вполне встроено в систему управления станка
  • расширяет рабочие возможности станка
  • оси X, Y, Z, W, V, B управляемые в интерполяции
  • цилиндрическая интерполяция с использованием поворотного стола

ОСНОВНЫЕ ПАРАМЕТРЫ

Грузоподъёмность стола 8000 кг
Размеры зажимной поверхности стола 1250 x 1250 мм x мм
1500 x 1500 мм x мм
круглий стол - диаметр 1300 мм
Размер зажимных T пазов 22 H8 мм
Диаметр центрирующего отверстия зажимной поверхности стола 100 H7 мм
V...Продольная перестановка стола 1000, 1250, 1500, 1750, 2000 мм
Диапозон рабочих подач...V – ручной режим 4 - 500 мм / мин
Диапозон рабочих подач...V – автоматический режим 4 - 10000 мм / мин
Ускоренная подача...V 20000 мм / мин
Диапозон рабочих подач...B ** 0 - 16 об / мин
Ускоренная подача...B 21 об / мин
** Возможно увеличить обороты вращение стола для карусельной обработки при унижении крутящего момента
Вес стола 3600 - 4200 кг
Базовый размер – длина 2670, 2920, 3170, 3420, 3670 мм
Базовый размер – ширина 1250 / 1500 мм
Базовый размер – высота 900 мм
