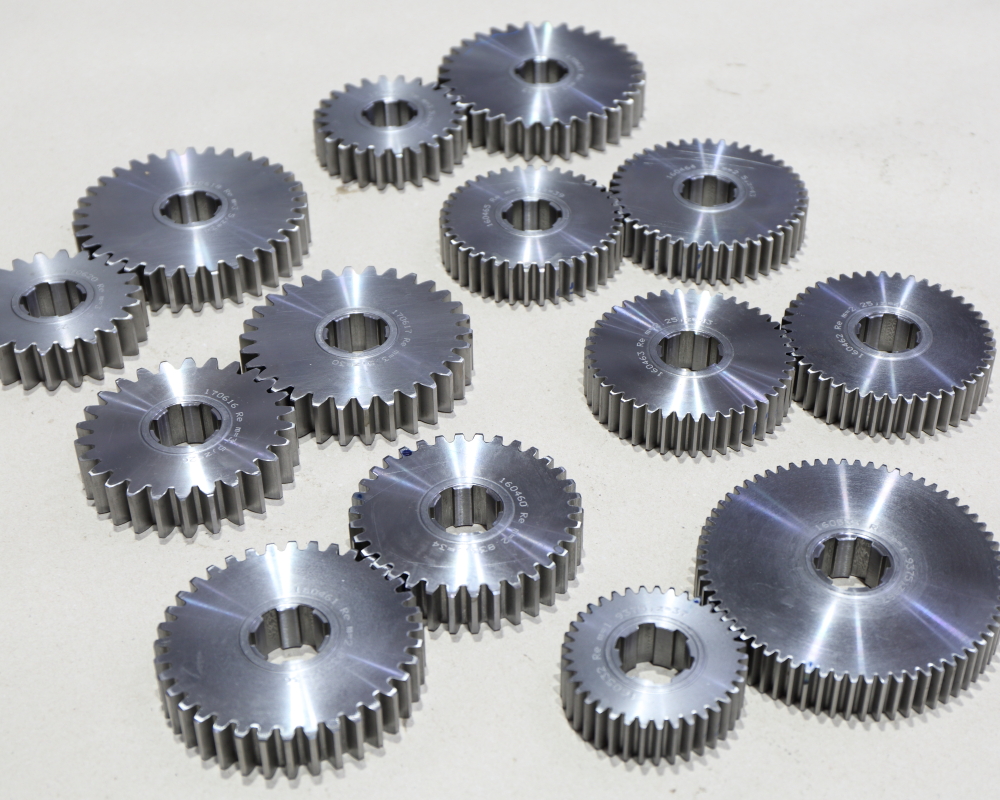

Der Satz RZ100 ermöglicht das Schneiden von 47 weiteren metrischen und Whitworth-Zoll-Gewinden, die man mit der Standardkinematik zum Schalten der 18 Grundgewindeschneide-Vorschübe (Gänge) der Maschine nicht herstellen kann.
Der Räderwechsel erfolgt manuell.
Wichtigste Parameter
| STANDARD | RZ100 | ||||||
| 28 : 33 | 30 : 26 | 36 : 34 | 43 : 44 | 39 : 43 | 24 : 34 | 22 : 33 | 37 : 67 |
| 21/2 | 2 | ||||||
| 3 | |||||||
| 33/4 | 23/4 | 3 | 31/4 | 31/2 | 41/2 | 43/4 | 53/4 |
| 5 | 4 | ||||||
| 6 | |||||||
| 71/2 | 51/2 | 6 | 61/2 | 7 | 9 | 91/2 | 111/2 |
| 10 | 8 | ||||||
| 12 | |||||||
| 15 | 11 | 12 | 13 | 14 | 18 | 19 | 23 |
| 20 | 16 | ||||||
| 24 | |||||||
| 30 | 22 | 24 | 26 | 28 | 36 | 38 | 46 |
| 40 | 32 | ||||||
| 48 | |||||||
| 60 | 44 | 48 | 52 | 56 | 72 | 76 | 92 |
| 80 | |||||||
| 96 | |||||||
| 120 | 88 | 96 | 104 | 112 | 144 | 152 | 184 |
