Upínací deska UD4/UDT je určena jako zvláštní příslušenství pro deskové vodorovné frézovací a vyvrtávací stroje RET10P a HP100.
Upínací deska slouží k upnutí obrobku.
Kombinací více upínacích desek lze vytvořit velké a uspořádané upínací pole. Upínací pole lze skládat pouze z upínacích desek shodného typu.
Upínací deska resp. upínací pole umožňuje upnutí zvláště rozměrných a hmotných obrobků, případně dalšího příslušenství (upínací stoly, úhelníky, kostky, přípravky apod.).
Upínací deska je pomocí kotevního materiálu stabilně ukotvena na betonový základ obdobně jako vlastní stroj.
HLAVNÍ PARAMETRY
| Označení | UD4D | UD4C | UDT | ||||
| Délka upínací plochy | 2420 | 4020 | 2000 | 3000 | 4000 | 2000 | 3000 |
| Šířka upínací plochy | 1875 | 1875 | 1485 | 1485 | 1485 | 1985 | 1985 |
| Šířka desky | 1885 | 1885 | 1495 | 1495 | 1495 | 1995 | 1995 |
| Výška | 400 | 400 | 300 | 300 | 300 | 300 | 300 |
| Tvrdost funkčních ploch | 190 ± 20 HB | ||||||
| Nosnost | 45 t | 80 t | 10 t/m² | 10 t/m² | 10 t/m² | 10 t/m² | 10 t/m² |
| Šířka upínacích drážek | 36 H12 | ||||||
| Rozteč upínacích drážek | 315 | 315 | 250 | 250 | 250 | 250 | 250 |
| Počet upínacích drážek | 6 | 6 | 6 | 6 | 6 | 8 | 8 |
| Hmotnost [kg] | 5000 | 8200 | 2700 | 3950 | 5350 | 3500 | 5000 |

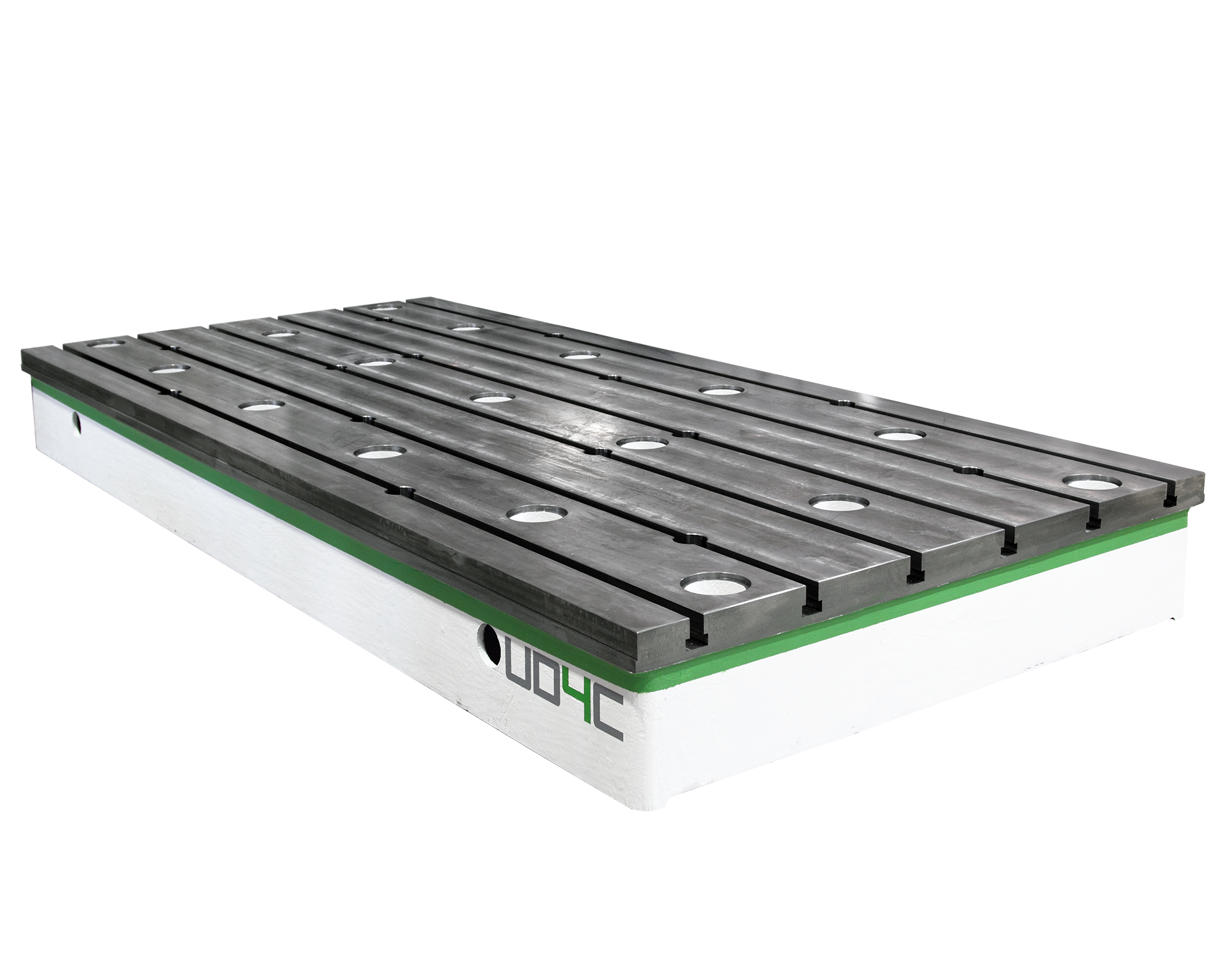

Galerie
SPECIFIKACE
(technická specifikace v01.02)
Základní technický popis
Upínací desky UD4/UDT jsou odlitky z kvalitní šedé litiny (422420) a jejich žebrování zajišťuje vysokou tuhost.
Upínací plochy desky jsou opatřeny „T“ drážkami.
Seznam standardně dodávaného příslušenství
- Kotevní materiál
- sada nářadí
