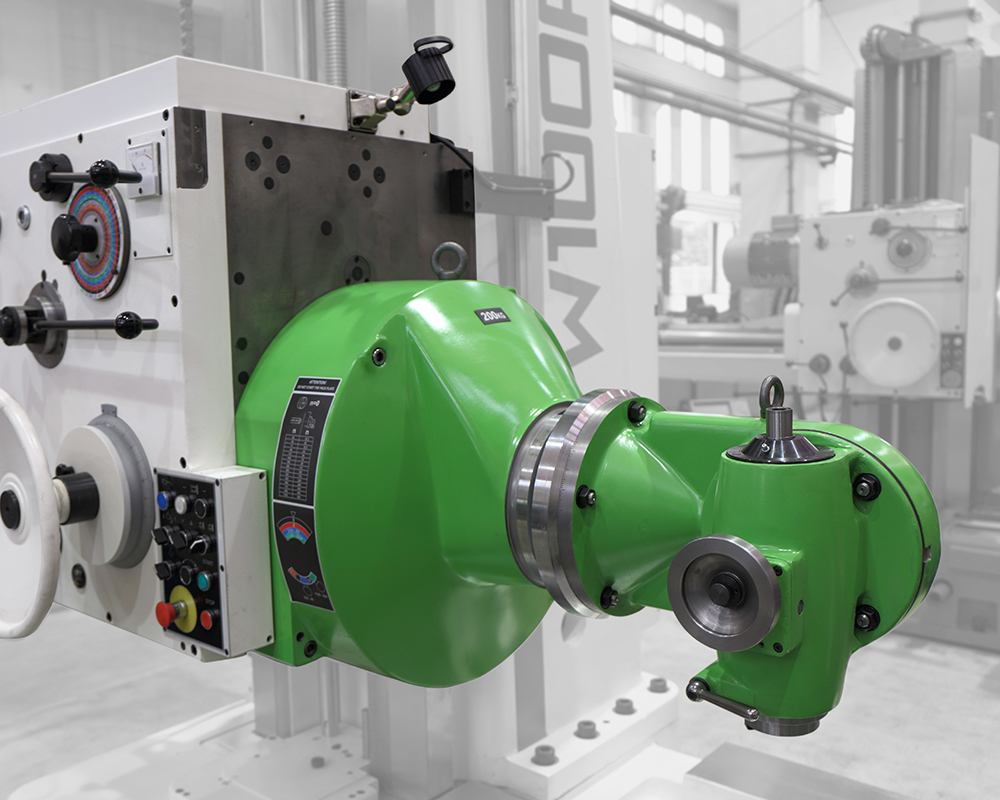

Univerzální frézovací přístroj UFP40-100 umožňuje frézování v různě skloněných rovinách rovnoběžných s jednou z hlavních os stroje (X, Y, Z) nebo vrtání v hlavních osách stroje (X, Y, Z).
Připevnění frézovacího přístroje na čelní stěnu vřeteníku je prováděno ručně.
Polohování hlavy je v obou rovinách prováděno ručně.
Hlavní parametry
| Upínací kužel | 40 | ISO |
| Stopka nástroje | 2080 | DIN |
| Max. otáčky (dosažitelné aplikací na stroji W100A) | 560 | ot/min |
| Max. přípustný přenášený výkon | 10 | kW |
| Max. přípustný krouticí moment na vřetenu | 250 | Nm |
| Převod otáček z vřetena stroje na vřeteno frézovacího přístroje | 2:1 | |
| Výsuv vřetena frézovacího přístroje | 40 | mm |
| Rozsah natočení otočné části hlavy osa C | 360 | deg |
| Rozsah natočení otočné části hlavy osa A | -30/+180 | deg |
| Celková hmotnost hlavy | 270 | kg |
