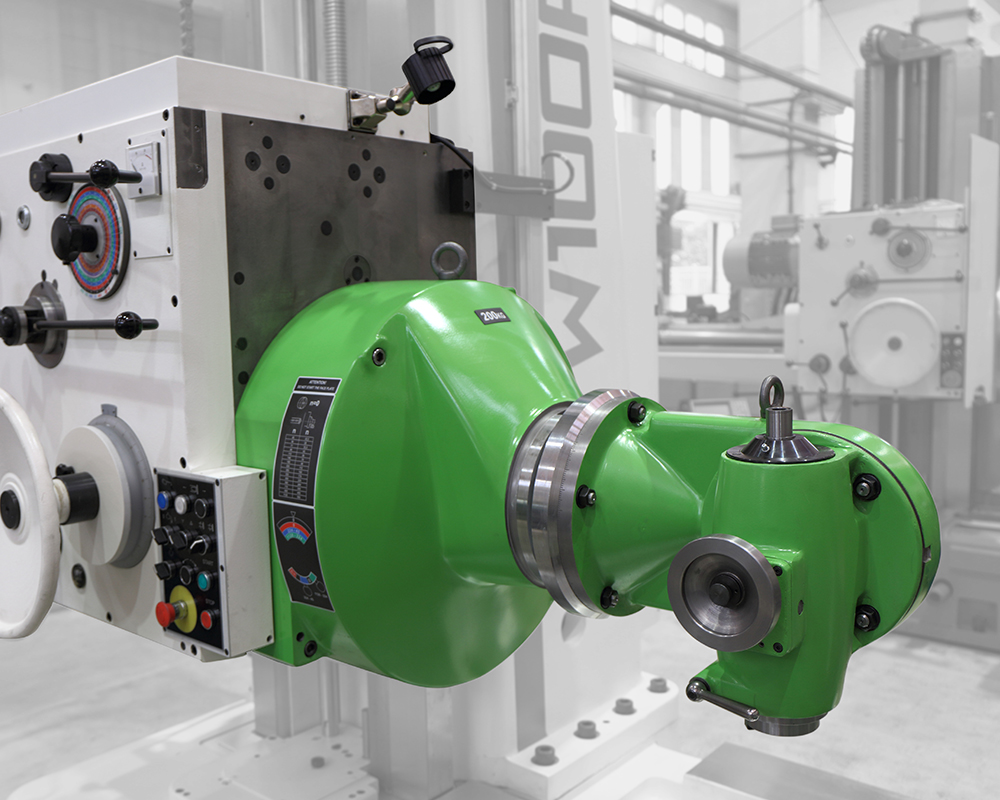

Der Universal-Fräskopf UFP40-100 ermöglicht ein Fräsen in unterschiedlich geneigten Ebenen, die zu einer der Grundachsen der Maschine (X, Y, Z) parallel verlaufen, oder ein Bohren in den Grundachsen der Maschine (X, Y, Z).
Die Befestigung des Fräskopfs an der Stirnseite des Spindelstocks erfolgt manuell.
Das Positionieren des Fräskopfs erfolgt in beiden Ebenen manuell.
Wichtigste Parameter
Spannkegel | 40 | ISO |
Werkzeugschaft | 2080 | DIN |
Max. mit der Maschine W100A erreichbare Drehzahl | 560 | U/min |
Max. zulässige übertragbare Leistung | 10 | kW |
Max. zulässiges Drehmoment an der Spindel | 250 | Nm |
Drehzahlübertragung von Maschinen- auf Fräskopfspindel | 2:1 | |
Verstellung der Fräskopfspindel | 40 | mm |
Drehbarkeit der drehbaren Fräskopfteile der Achse C | 360 | Grad |
Drehbarkeit der drehbaren Fräskopfteile der Achse A | -30/+180 | Grad |
Gesamtgewicht des Fräskopfs | 270 | kg |
