8. 4. 2023 10.19

Vyrábíme a prodáváme nové otočné stoly pro zefektivnění kovoobrábění.

Zde Vám představujeme manuální verzi MT03 a CNC verzi RT08.
Více stolů a informací najdete v sekci Příslušenství – upínací stoly.

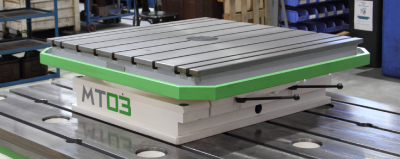

■ MT03 – OTOČNÝ STŮL

Otočný stůl MT03 je určen jako zvláštní technologické příslušenství pro deskové vodorovné frézovací a vyvrtávací stroje.

Otočný stůl slouží jako vedlejší vodorovná upínací plocha stroje k upnutí obrobku s možností jeho natočení ve svislé ose. Natočení stolu je prováděno ručně. Upíná se na hlavní upínací plochu stroje (upínací desku). Ustavení je prováděno za pomoci zdvihacího zařízení ručně přes „T“ drážky standardními upínkami.

HLAVNÍ PARAMETRY

Upínací plocha stolu 1250 x 1250 mm x mm
  1500 x 1500 mm x mm
Šířka upínacích drážek 22 H8 mm
Nosnost stolu – 1250 x 1250 3000 kg
Nosnost stolu – 1500 x 1500 2500 kg
Průměr / hloubka středícího otvoru 180 H6 / 10 mm
Převod náhonu otáčení stolu 1,41 deg / ot
Napětí 230 V
Hmotnost stolu 1800 kg
Základní rozměry – délka 1800 mm
Základní rozměry – šířka 1400 / 1650 mm
Základní rozměry – výška 400 mm



■ RT08 – ŘÍZENÝ OTOČNÝ STŮL

NC/CNC otočný stůl původní konstrukce je určen jako příslušenství k jakémukoliv obráběcímu stroji. Předpokládá se integrace řízení otočného stolu do systému obráběcího stroje. Souvisle řízený otočný stůl, 1 lineární osa + stůl (NC polohovaný nebo CNC interpolovaný). Stůl RT08 je navržen jako příslušenství technologických pracovišť, především horizontálních vyvrtávaček v deskovém provedení. Slouží k upínání a polohování obrobků jako alternativa resp. doplněk k upínací desce. Tvoří samostatnou jednotku (není pevně spojen se strojem), rozšiřuje technologické možnosti stroje, elektricky je na úrovni řídícího systému a elektrorozvaděče plně integrován do konfigurace stroje.



HLAVNÍ PARAMETRY

Nosnost stolu 8000 kg
Upínací plocha desky 1250 x 1250 mm x mm
  1500 x 1500 mm x mm
  kruh průměr 1300 mm
Šířka upínacích drážek 22 H8 mm
Průměr středícího otvoru 100 H7 mm
V...podélný pojezd stolu 1000, 1250, 1500, 1750, 2000 mm
Pracovní posuvy...V – ruční režim 4 - 500 mm / min
Pracovní posuvy...V – automatický režim 4 - 10000 mm / min
Rychloposuv...V 20000 mm / min
Pracovní posuv otáčení stolu...B ** 0 - 16 ot / min
Rychloposuv otáčení stolu...B 21 ot / min
** Možné zvýšení rychlosti pro karuselování za současného snížení kroutícího momentu
Hmotnost stolu 3600 - 4200 kg
Základní rozměry – délka 2670, 2920, 3170, 3420, 3670 mm
Základní rozměry – šířka 1250 / 1500 mm
Základní rozměry – výška 900 mm
