Horizontální vyvrtávačky

UU800-UU3000

UPÍNACÍ ÚHELNÍK

Brožura

Upínací úhelník UU je určen jako zvláštní příslušenství pro vodorovné frézovací a vyvrtávací stroje.

Upínací úhelník slouží jako přípravek k upnutí obrobku.

Upíná se na hlavní upínací plochu stroje (stůl nebo upínací desku).

Ustavení je prováděno za pomoci zdvihacího zařízení ručně přes „T“ drážky standardními upínkami.

Hlavní parametry

Označení UU800 UU950 UU1120 UU1450 UU1620 UU2000 UU2500 UU3000
Provedení obr. 1 obr. 2
Tvrdost funkčních ploch 190 ± 10 HB
Šířka upínacích drážek 22 H12
Rozteč upínacích drážek 160 175
Počet upínacích drážek 5 6 7 9 9 11 14 17
Závitové díry M20
Výška 800 950 1120 1450 1620 2000 2500 3050
Šířka upínací plochy 320 500 320 500 700 800 1000 1200
Šířka podstavy 320 560 320 560
Hloubka 500 500 600 650 725 1000 1200 1500
Hmotnost [kg] 230 440 400 780 1250 1850 3200 5700

SPECIFIKACE

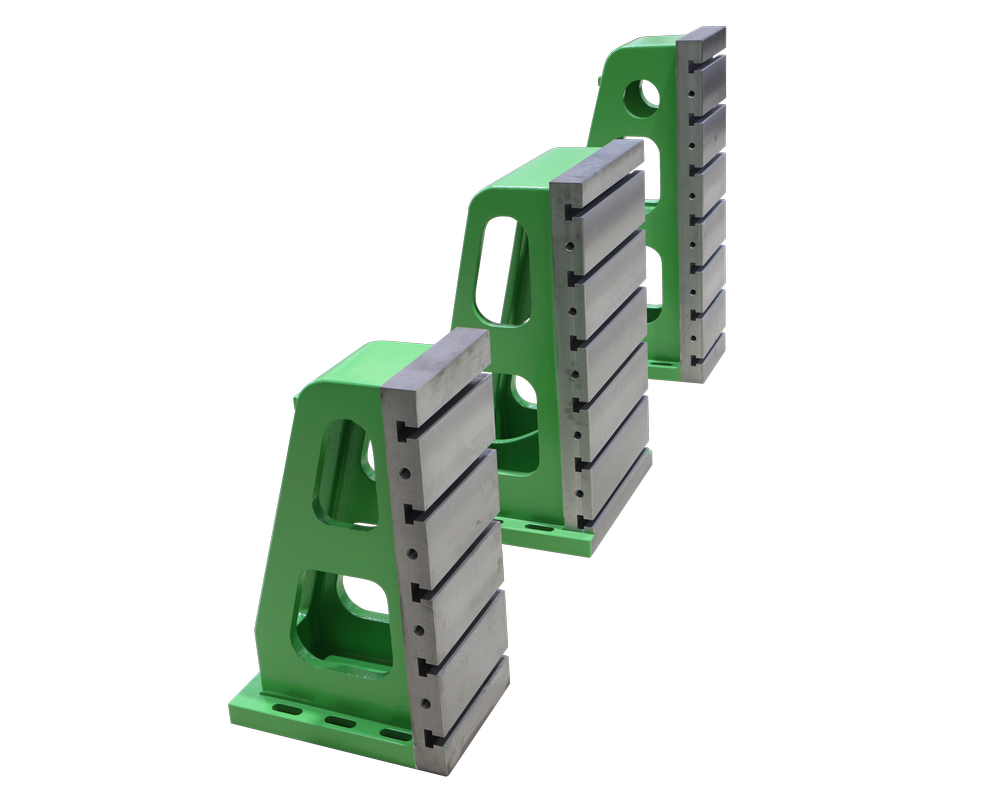

Dle velikosti je nabízeno dvojí provedení úhelníků – viz obrázky.

Specifické provedení na dotaz (rozteč a velikost drážek, závitů a připojovacích otvorů)



ZÁKLADNÍ TECHNICKÝ POPIS

Upínací úhelníky UU800 – UU3000 jsou odlitky z kvalitní šedé litiny a jejich žebrování zajišťuje vysokou tuhost.

Upínací plochy úhelníku jsou opatřeny „T“ drážkami a závitovými dírami.



GEOMETRICKÁ PŘESNOST

Během upínání je třeba UU vyrovnat pro dosažení požadované geometrické přesnosti.

Geometrická přesnost může být zvýšena konečným opracováním úhelníku přímo na stroji, na kterém bude použit.
