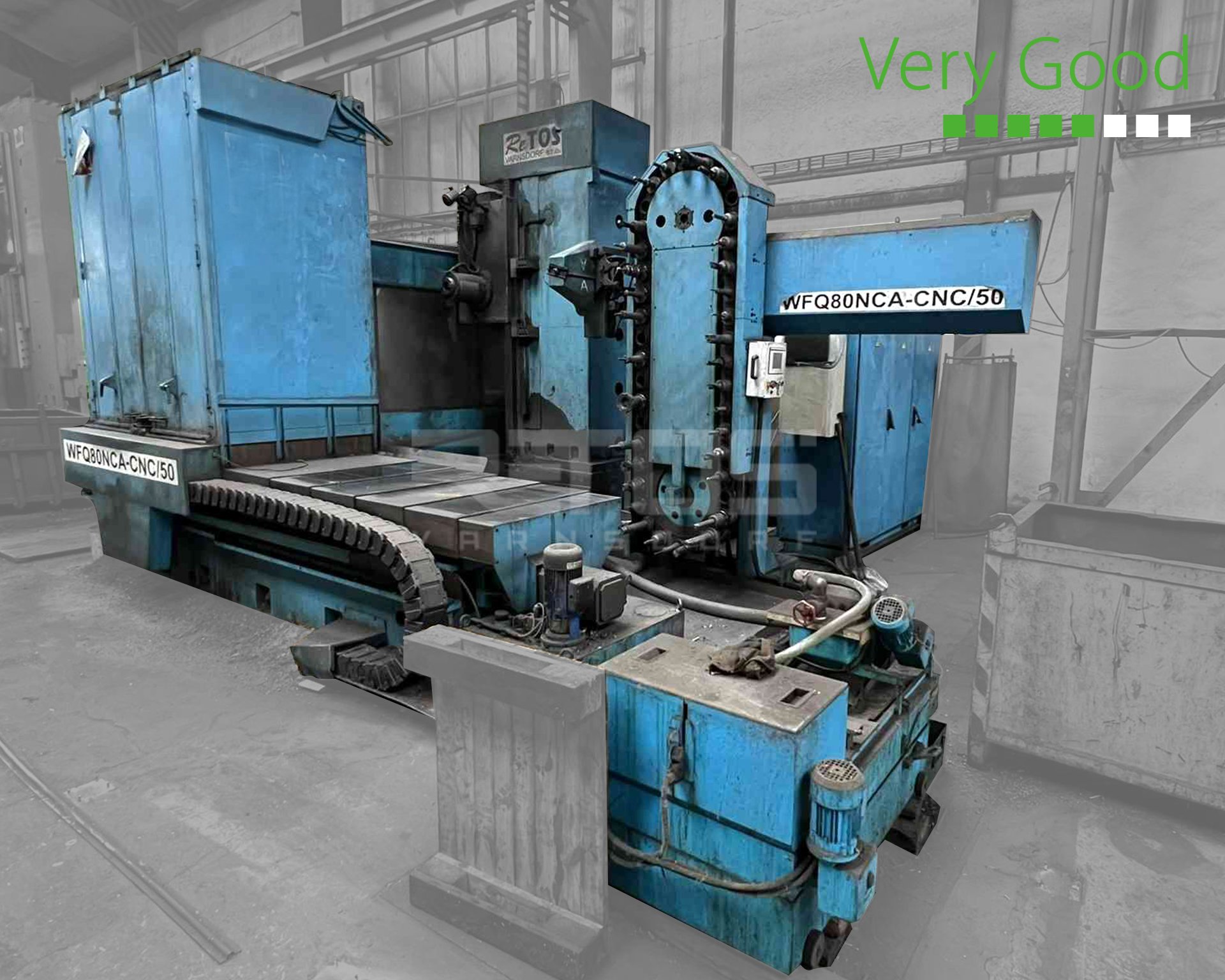

WFQ80NCA-CNC/50, 2005 | 2.12.2024
■ HORIZONTALBOHRWERK IN KREUZAUSFÜHRUNG
■ HERSTELLER: TOS VARNSDORF
■ BAUJAHR: 1990
■ MODERNISIERUNGS- UND ÜBERHOLUNGSJAHR: 2005 (RETOS)
■ REPARATURJAHR: 2024 (RETOS)
■ ZUSTAND: GEBRAUCHT, SEHR GUT
■ GARANTIE: JA
■ AUF LAGER BEIM LIEFERANTEN
SPEZIFIKATION
■ Steuerungssystem HEIDENHAIN iTNC530 + Handrad
■ SIEMENS Motoren und Antriebe
■ CNC-Tisch - vollgesteuerte Achse B
■ CHOV-K 10 bar - Kühlung durch die Spindelmitte – Emulsion
■ AVN40 - Automatischer Werkzeugwechsler
■ Bedienschutz gegen Späne und Wasser
■ Werkstückabdeckung
UMFANG DER REPARATUR 2024
■ Reinigung der Machine
■ Revision und Einstellung der Maschinengeometrie
■ Revision der Maschinefunktionalität
■ Revision der Elektroausrüstung
■ Revision der Hydraulik und Schmierung
■ Spielausgleich und Antriebsoptimierung
■ Austausch der Gleitbahnenabstreifer
■ Reparatur der Teleskopabdeckung
■ Revision der Werkzeugkühlung CHOV-K 10 bar
■ Revision der Werkzeugwechslers AVN40
Parameter
| Arbeitsspindel-Durchmesser | 128.57 | mm |
| Spannkegel | 50 | ISO |
| Spindeldrehzahl | 5000 | U / min |
| Tisch-Querverstellung (X) | 1600 | mm |
| Spindelstock-Vertikalverstellung (Y) | 920 | mm |
| Ständer-Längsverstellung (Z) | 950 | mm |
| Aufspannfläche des Tisches | 850x850 (850x1600 *) | mm x mm |
| Tragfähigkeit des Tisches | 3000 (5000 *) | kg |
| * einschließlich zusätzlicher Träger | ||
