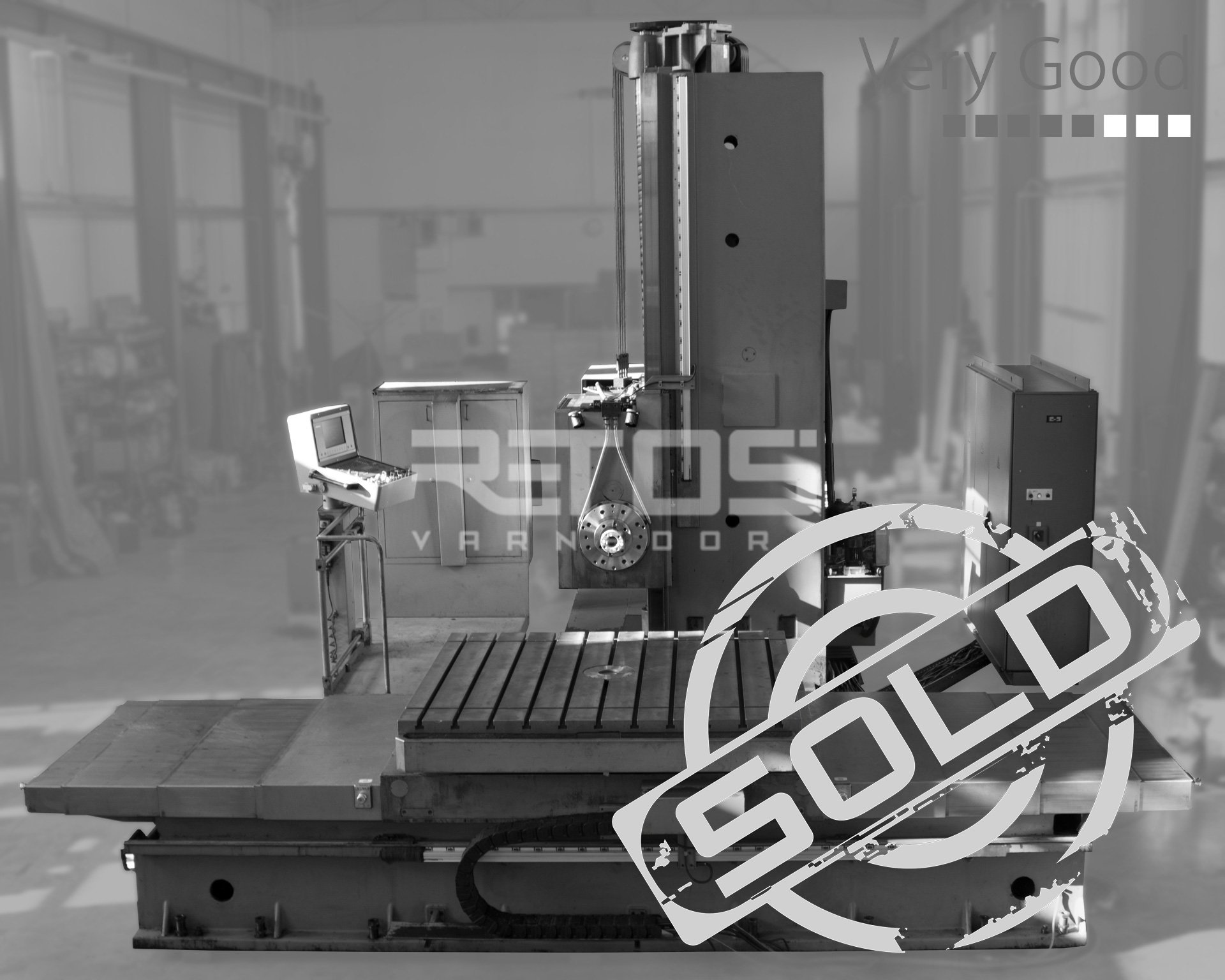

WHN13.4A-CNC, GO 2001|18.02.2022
■ VODOROVNÁ VYVRTÁVAČKA KŘÍŽOVÁ
■ VÝROBCE: TOS VARNSDORF
■ ROK STŘEDNÍ OPRAVY: 2022
■ ROK GO/MODERNIZACE: 2001
■ STAV: POUŽITÝ, VELMI DOBRÝ
■ GARANCE: ANO
■ SKLADEM
Specifikace
■ Řídící systém HEIDENHAIN TNC426M
■ Ruční kolečko HR410
■ Motory a pohony SIEMENS
PARAMETRY
| Průměr pracovního vřetena | 130 | mm |
| Upínací kužel | 50 | ISO |
| Otáčky pracovního vřetena | 2500 | ot / min |
| Příčný pojezd stolu (X) | 2000 | mm |
| Pojezd vřeteníku (Y) | 2000 | mm |
| Podélný pojezd stolu (Z) | 1250 | mm |
| Výsuv vřetena (W) | 800 | mm |
| Upínací plocha stolu | 1600 x 1800 | mm x mm |
| Nosnost stolu | 12000 | kg |
ROZSAH STŘEDNÍ OPRAVY 2022
■ Vyčištění, revize a nové sestavení stroje ze skupin, zprovoznění a technická kontrola
■ Oprava kompletní geometrie stroje (protokol geometrické přesnosti na vyžádání)
■ Nové pracovní vřeteno a kleština upínání nástroje
■ Nová ložiska uložení vřetena
■ Kompletní oprava skupiny saně a stůl
■ Nové opracování upínací plochy stolu
■ Broušení saní stolu a nové podlití otočného stolu (osy B)
■ Výměna ložiska uložení stolu a ložisek náhonu stolu
■ Výměna ložisek náhonů os X, Y, Z
■ Výměna kuličkového šroubu osy X
■ Revize hydraulického a mazacího agregátu
■ Revize hydraulických a mazacích rozvodů a výměna tlakových spínačů
■ Přetěsnění zpevňovacích jednotek osy X, Y, Z, B
■ Výměna stíracích pryžových lišt na vodících plochách os X, Y, Z
■ Výměna ložisek vodících rolen a lan vyvažování vřeteníku
■ Revize a vyčištění krytování vodících ploch os X a Z
■ Kompletní revize a vyčištění elektroinstalace
■ Revize elektroskříně
■ Revize klimatizační jednotky
■ Revize ovládacího panelu a řídícího systému Heidenhain TNC426M (zdroj, monitor, klávesnice, ruční kolečko HR410, výměna ventilátorů)
■ Revize pravítek odměřování os X, Y, Z, W
■ Oprava kabelových svazků
■ Vyčištění hlavního motoru Siemens
■ Revize chladiče oleje ve vřeteníku
■ Oprava značení kabelových připojení
■ Výměna osvětlení
... stroji bylo věnováno ca 800 hodin práce
