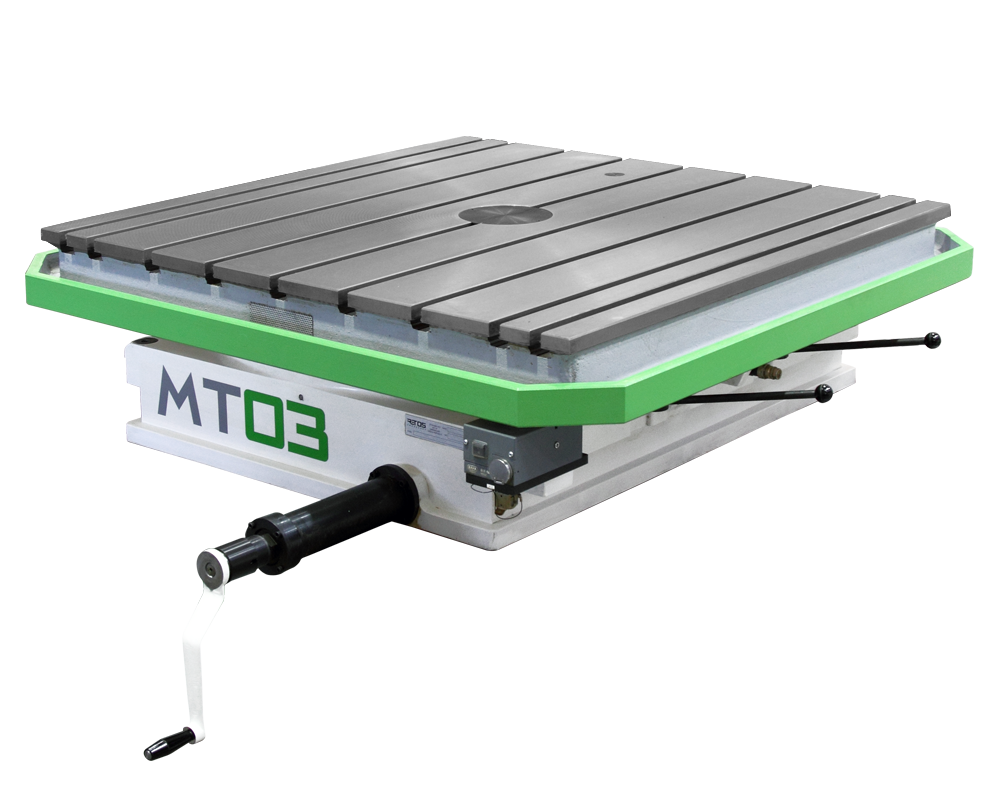

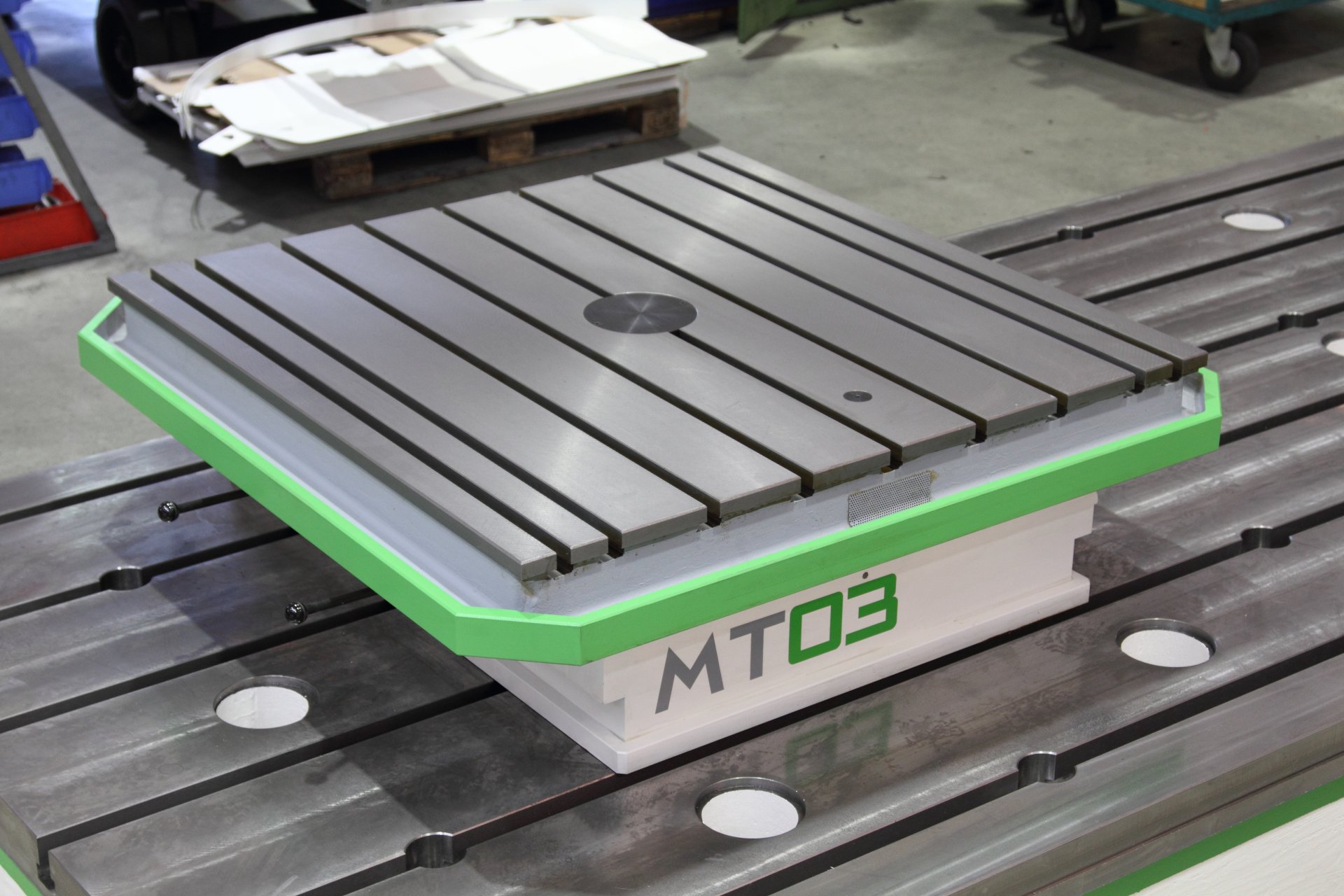

Otočný stůl MT03 je určen jako zvláštní technologické příslušenství pro deskové vodorovné frézovací a vyvrtávací stroje RET10P a HP100.
Otočný stůl slouží jako vedlejší vodorovná upínací plocha stroje k upnutí obrobku s možností jeho natočení ve svislé ose. Natočení stolu je prováděno ručně.

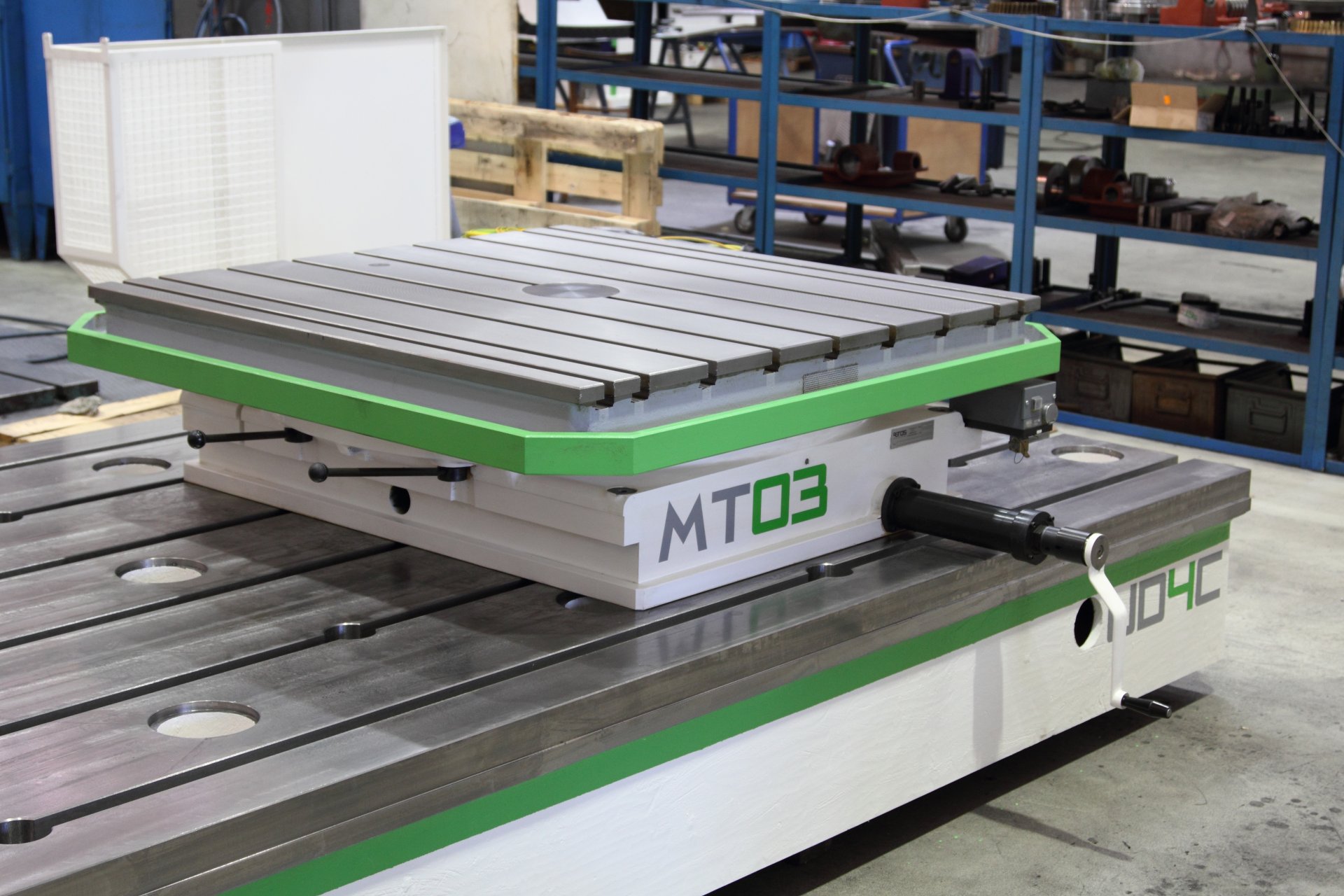

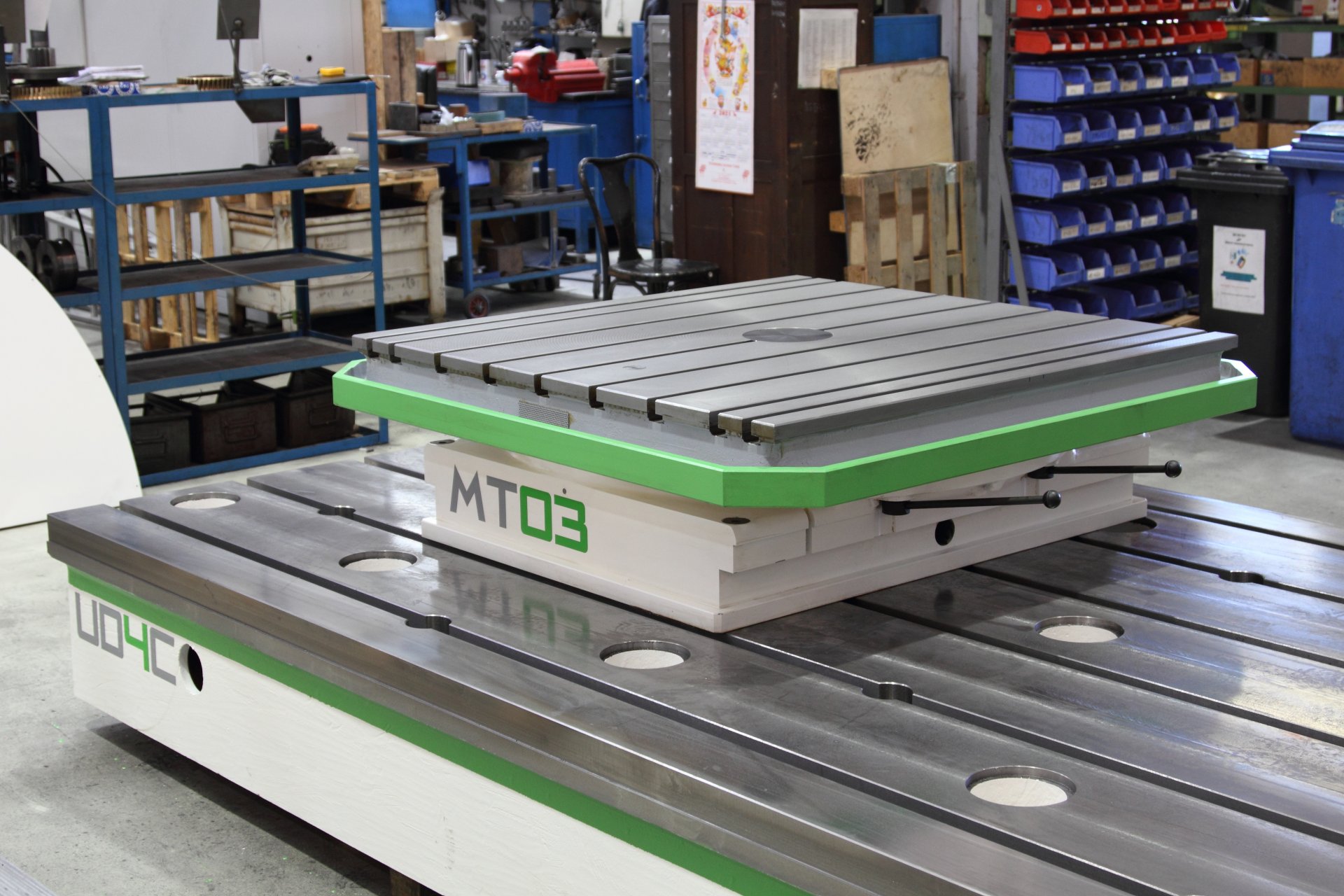

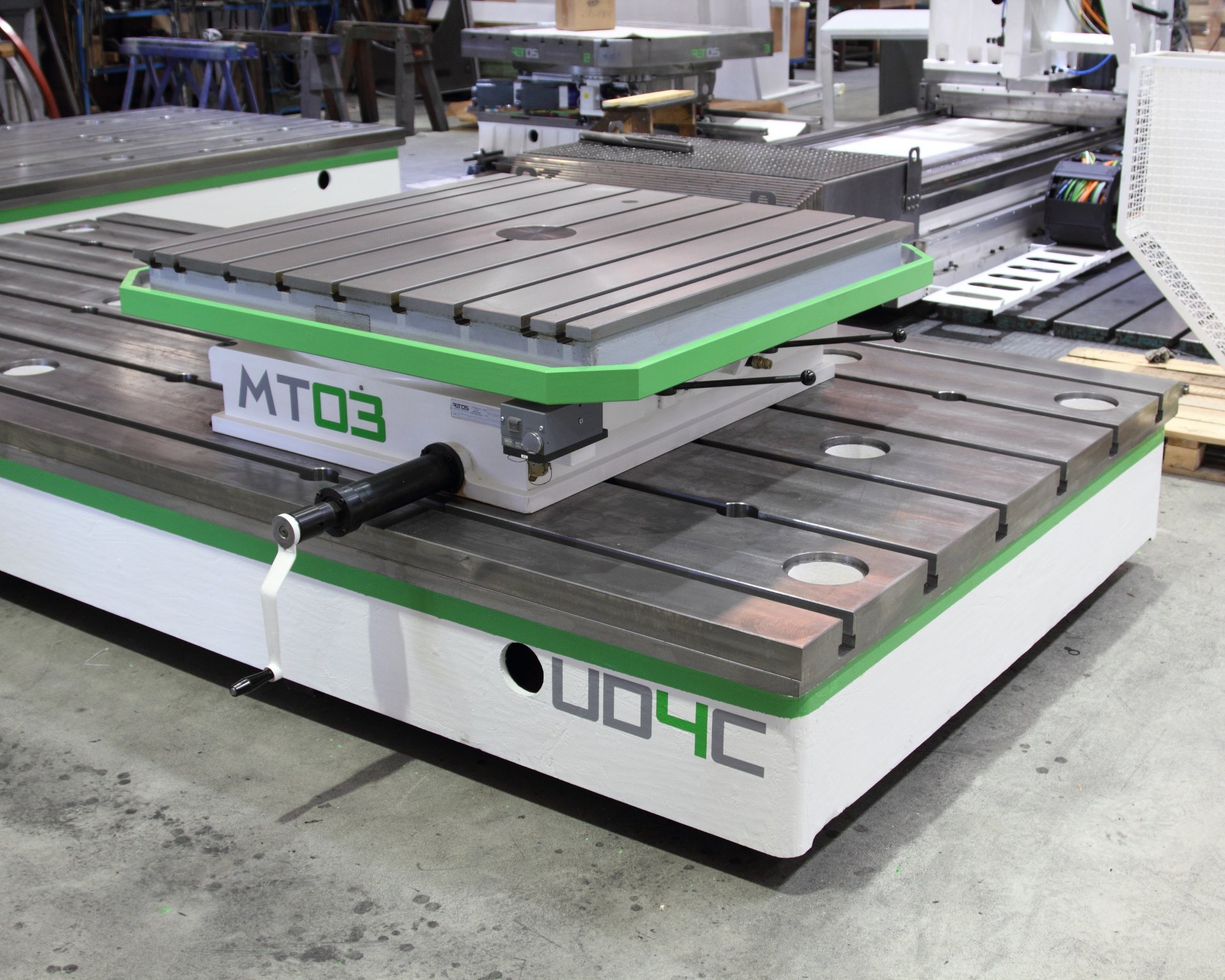

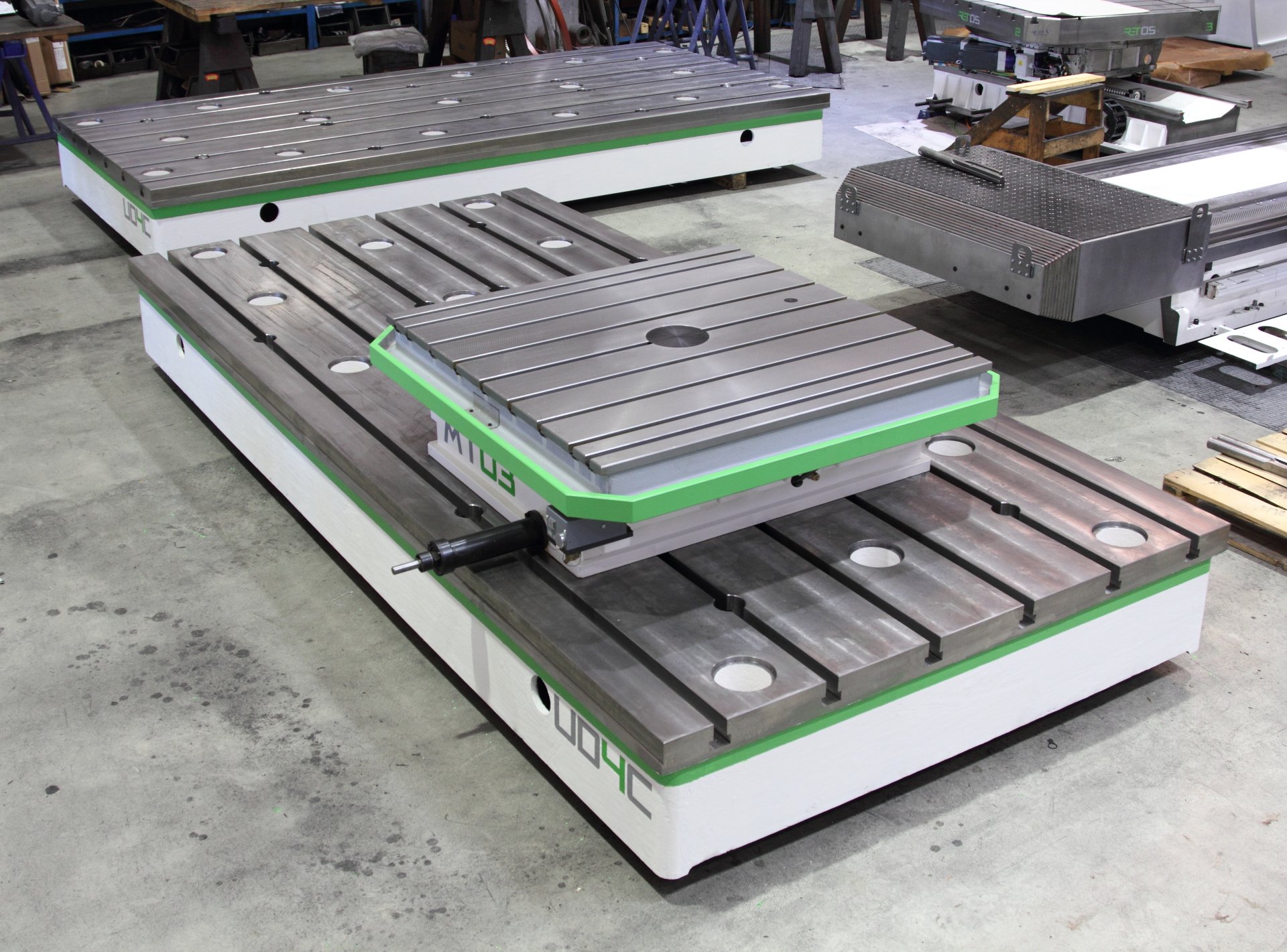

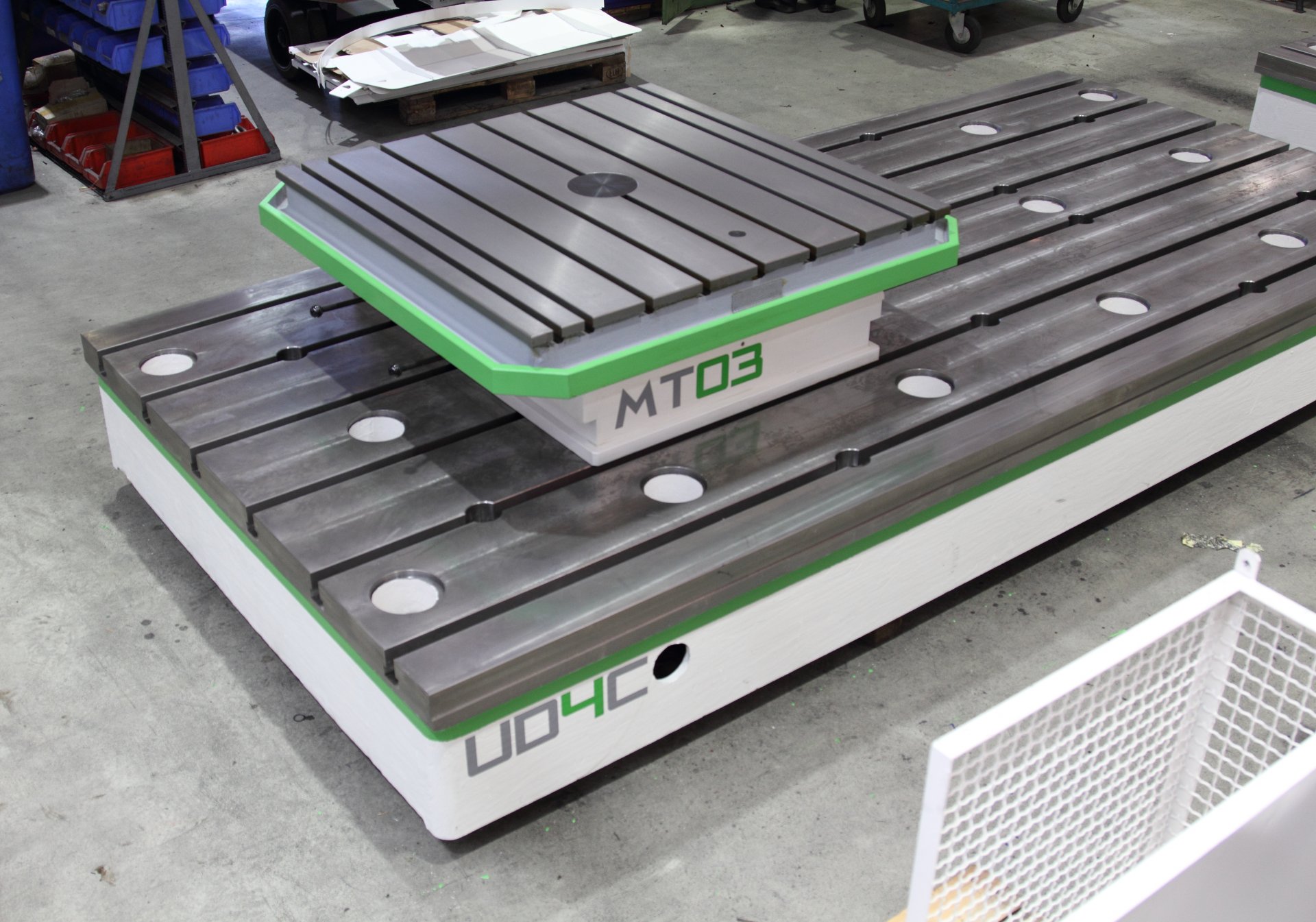

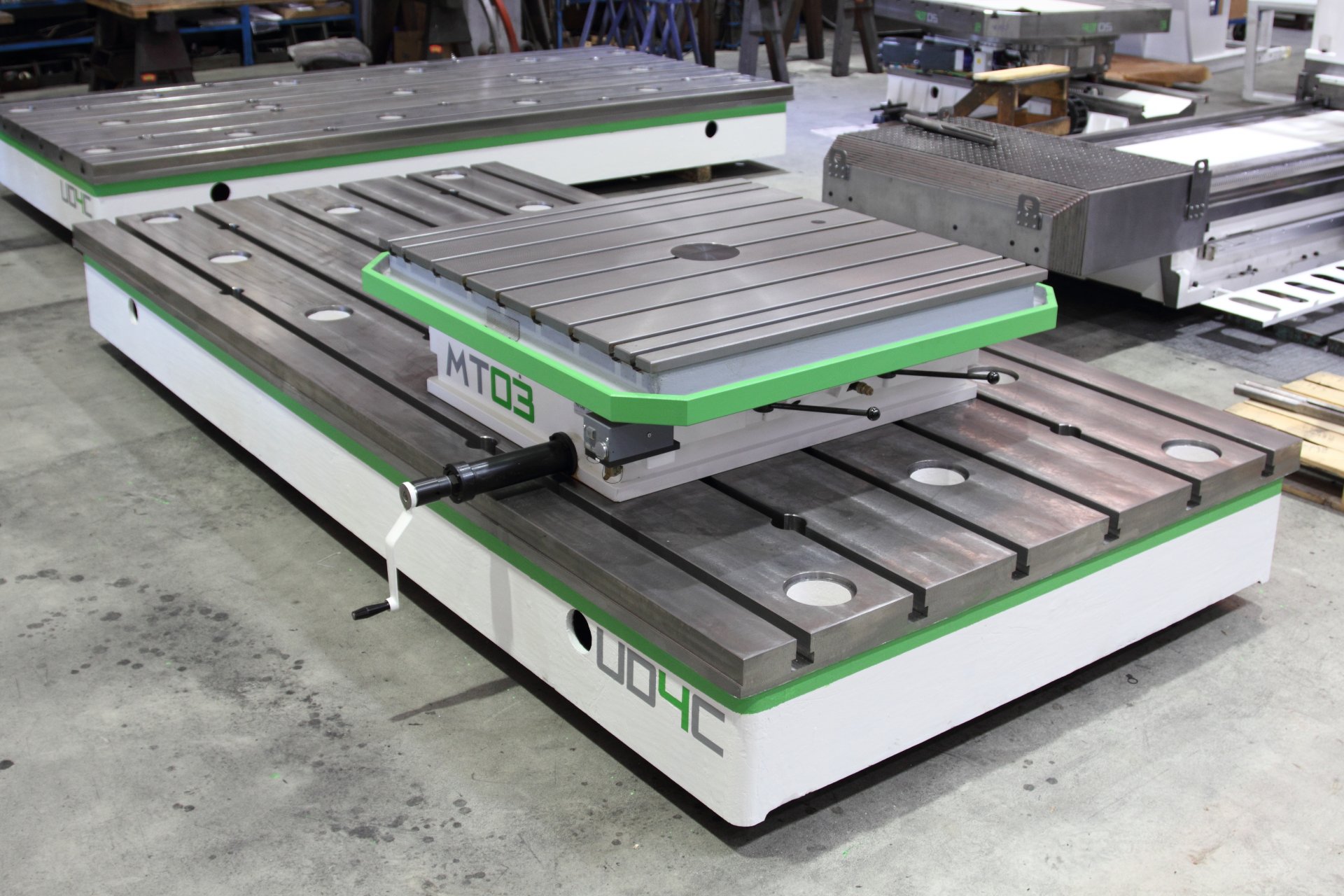

Upíná se na hlavní upínací plochu stroje (upínací desku).
Ustavení je prováděno za pomoci zdvihacího zařízení ručně přes „T“ drážky standardními upínkami.
Hlavní parametry
| Upínací plocha stolu | 1250 x 1250 | mm x mm |
| 1500 x 1500 | mm x mm | |
| Šířka upínacích drážek | 22 H8 | mm |
| Nosnost stolu – 1250 x 1250 | 3000 | kg |
| Nosnost stolu – 1500 x 1500 | 2500 | kg |
| Průměr / hloubka středícího otvoru | 180 H6 / 10 | mm |
| Převod náhonu otáčení stolu | 1,41 | deg / ot |
| Napětí | 230 | V |
| Hmotnost stolu | 1800 | kg |
| Základní rozměry – délka | 1800 | mm |
| Základní rozměry – šířka | 1400 / 1650 | mm |
| Základní rozměry – výška | 400 | mm |
Galerie
Video
Specifikace
Základní komponenty MT03 jsou odlitky z kvalitní šedé litiny a jejich konstrukce zajišťuje vysokou tuhost.
Přestavitelné skupiny
- 1 nelineární osa – B – otáčení stolu

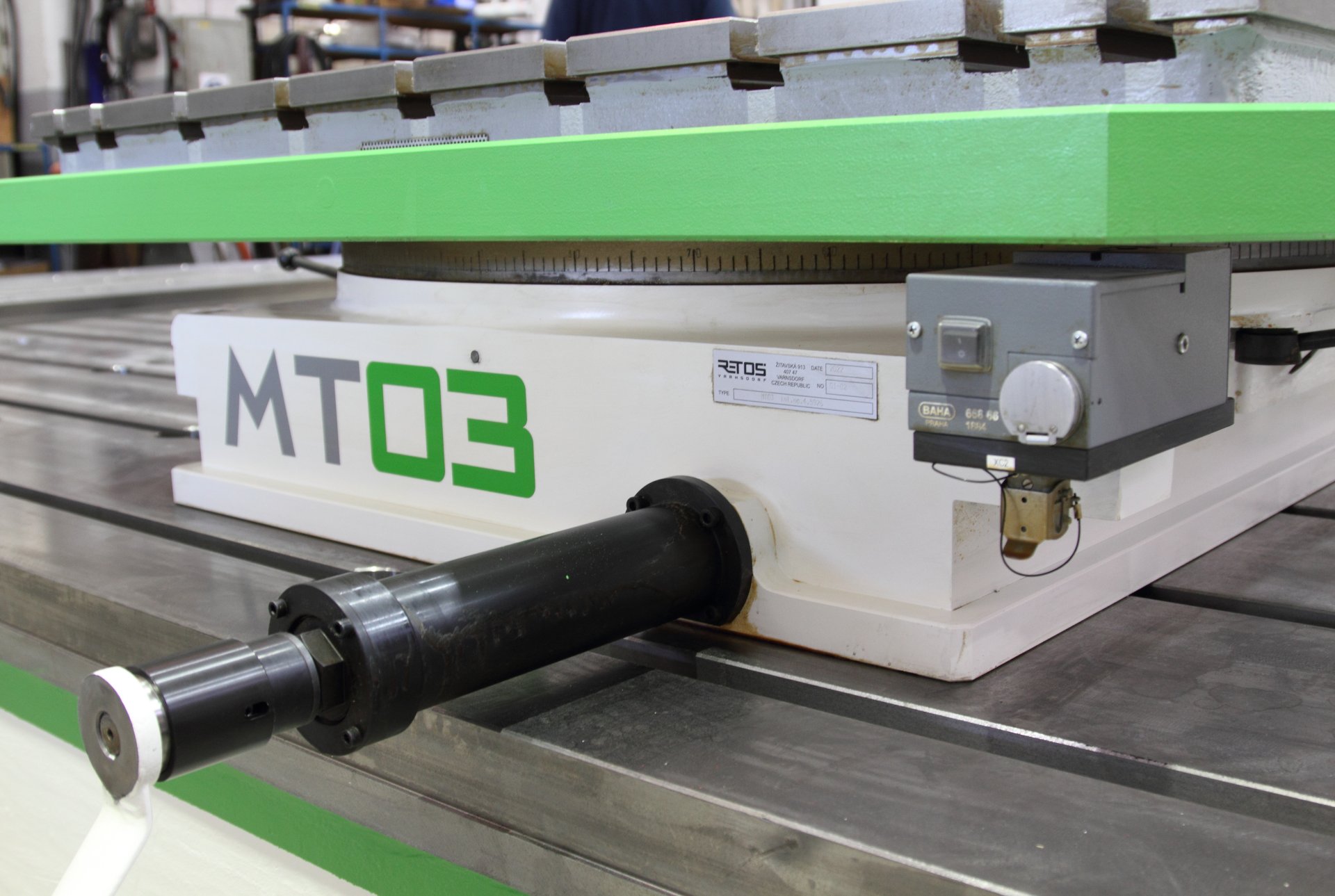

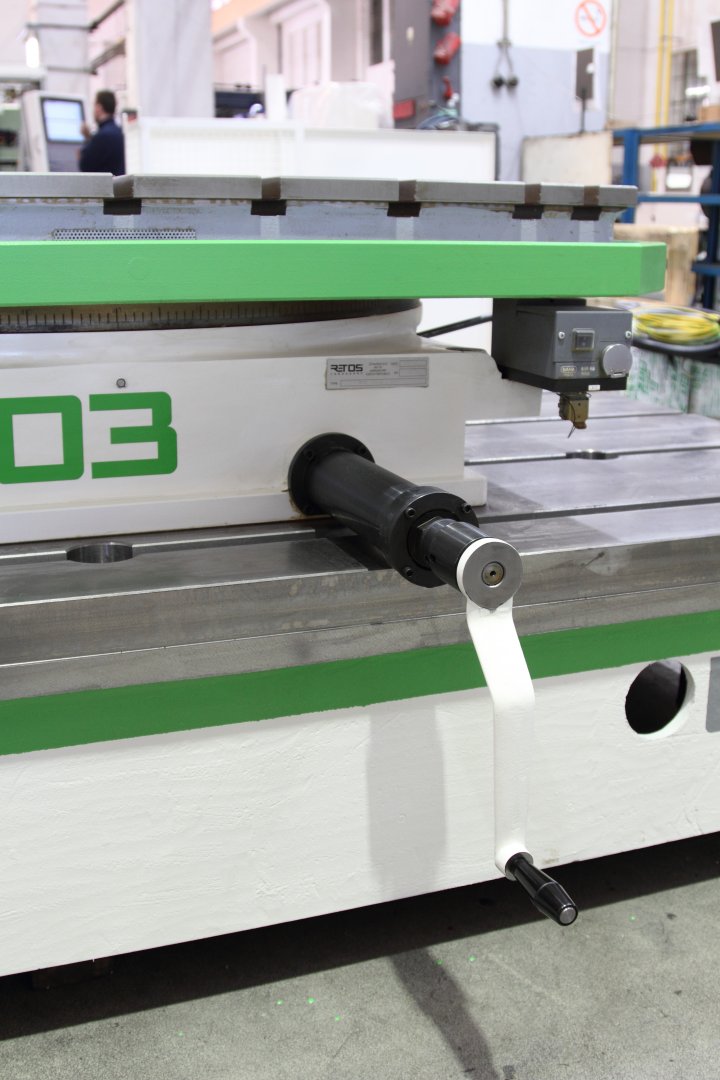

Náhon

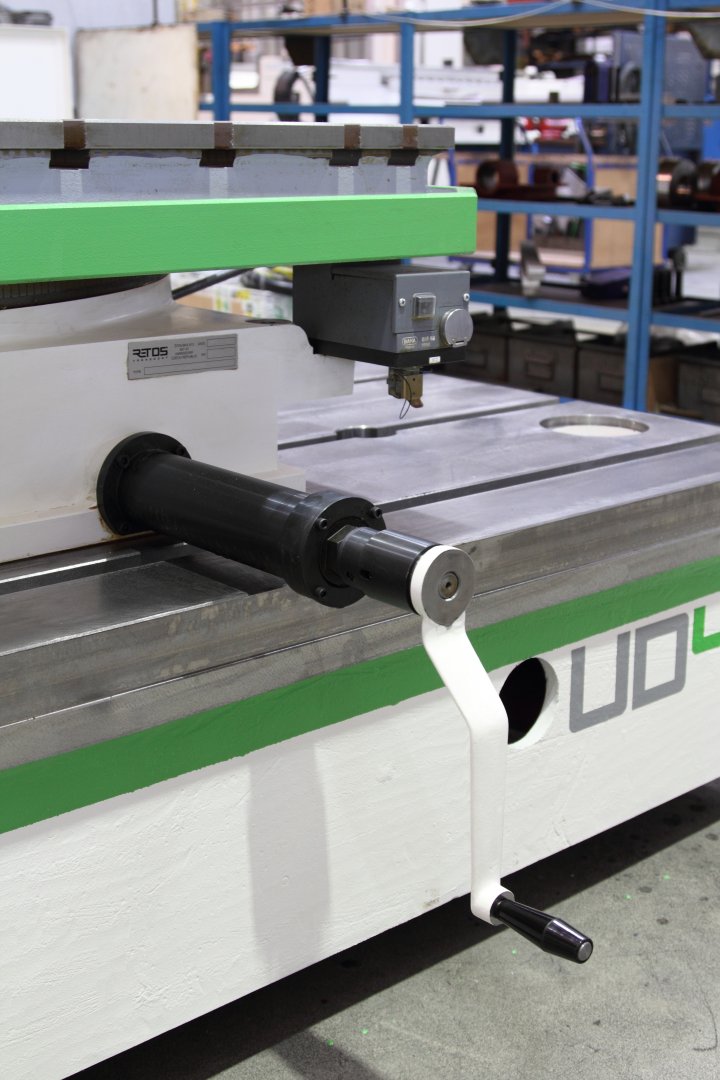

- ruční klika
- možnost pohonu ruční vrtačkou přes unašeč
- soustava ozubených soukolí + ozubený věnec
Vedení
- vodící plochy stolu zaškrabány
Mazání
- mazání náhonu a vodících ploch odvozeno od otáčivého pohybu náhonové hřídele – pumpa
- mazání centrální, napojení na mazací soustavu stroje (opce)

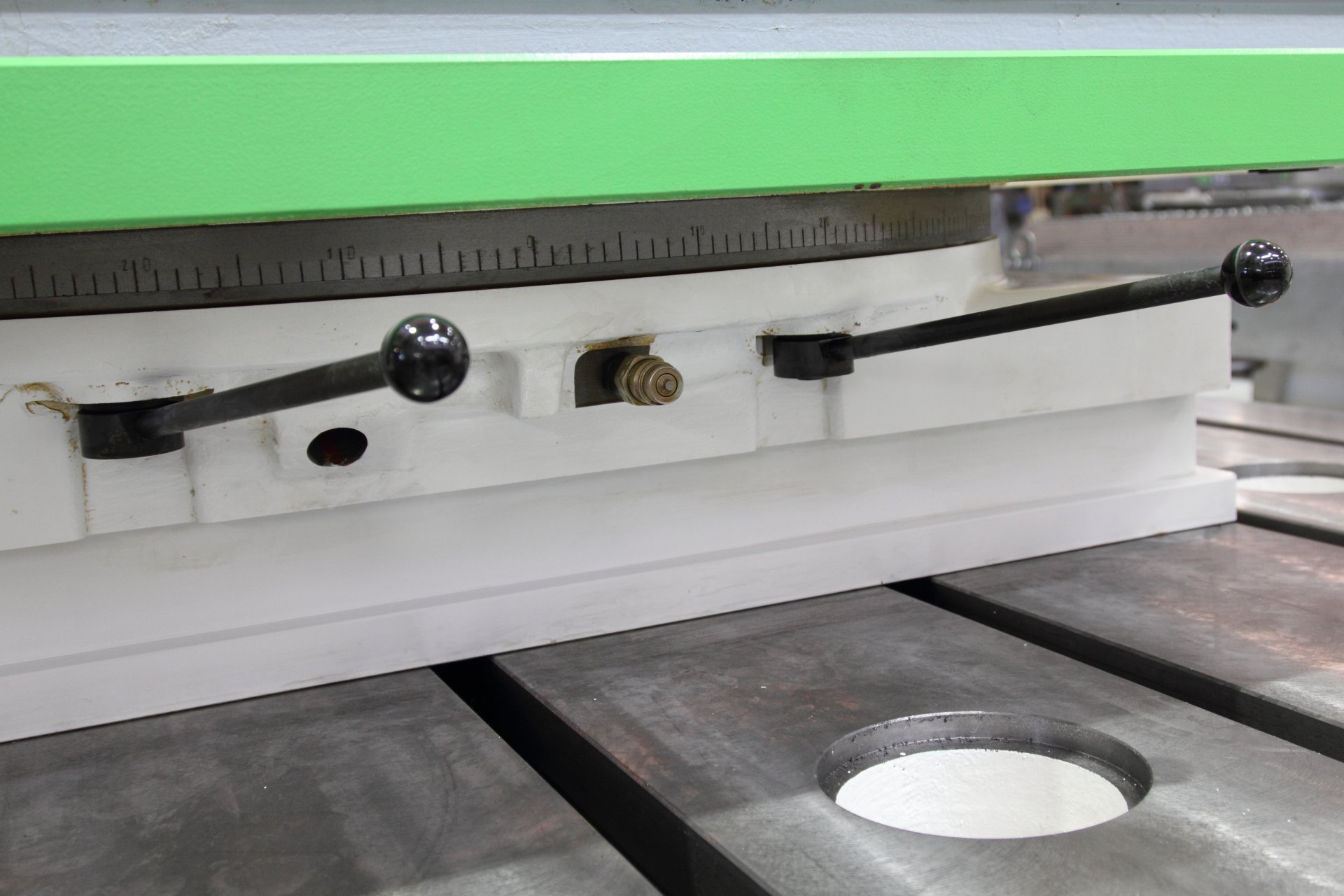

Zpevňování
- ruční, pákové

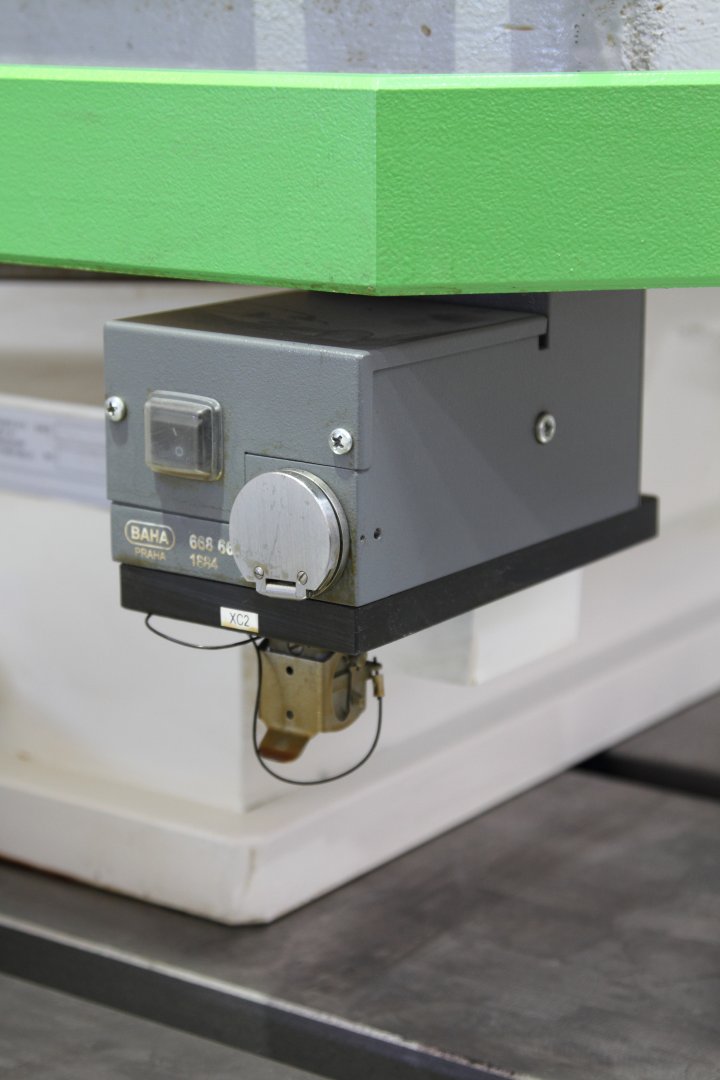

Odměřování polohy
- provedení PZI – příprava pro dodatečnou montáž odměřování
- optické odměřování stolu 4x90°
- odměřování polohy HEIDENHAIN (opce) – inkrementální rotační snímač + indikace ND 280
CE – platí pro Evropskou unii
- předpokládá se integrace stolu do systému zajištění bezpečnosti strojního zařízení dle platných právních předpisů a technických norem v rámci celého technologického pracoviště (stroje)
Provedení může být v detailech přizpůsobeno požadavkům zákazníka.
Příslušenství
Seznam standardního příslušenství
- základní sada nářadí k obsluze a údržbě
- základní sada náhradních dílů
- průvodní technická dokumentace včetně návodu k užívání
Seznam zvláštního příslušenství
- upínací kostka UK500, UK 1000
- upínací úhelník UU800, UU950, UU1120
- sada náhradních dílů pro 3letý provoz
