MT03

Drehtisch

Broschüre

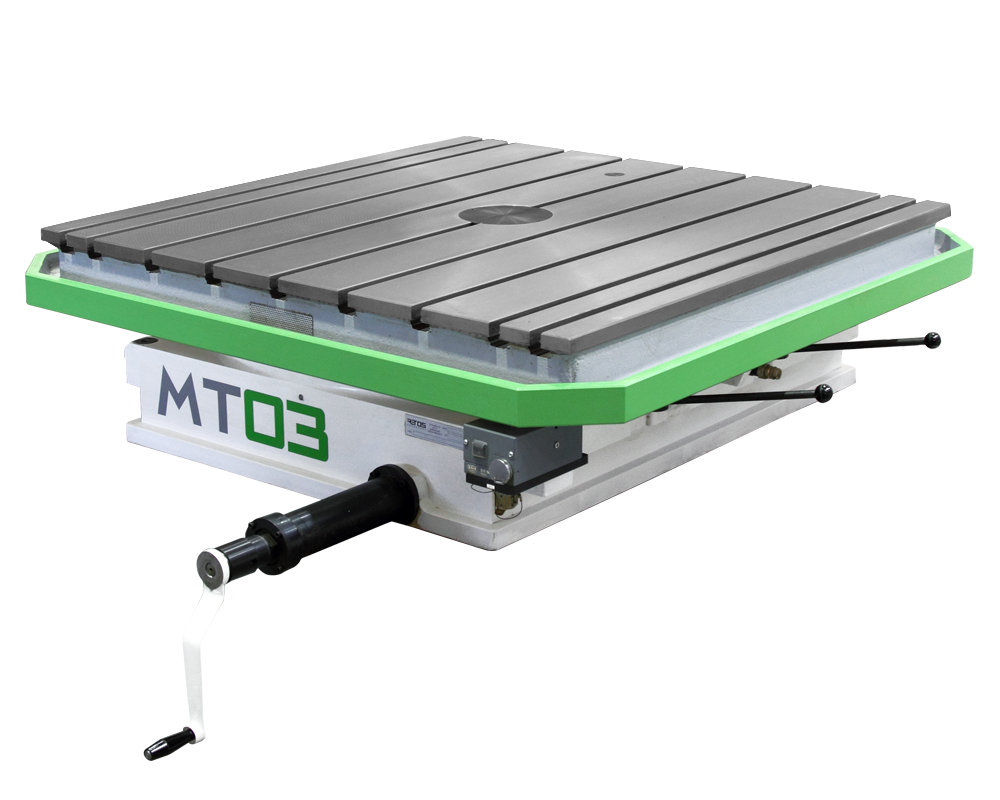

MT3 Drehtisch wird als Sonderzubehör für die waagerechten Bohr- und Fräsmaschinen in Plattenausführung RET10P und HP100 eingesetzt.

Der Drehtisch dient als waagerechte Nebenaufspannfläche der Maschine zum Aufspannen eines Werkstücks mit der Möglichkeit, es in der senkrechten Achse zu drehen. Das Drehen des Tisches erfolgt manuell.

Aufgespannt wird er auf der Hauptspannfläche der Maschine (Spannplatte).

Die Befestigung erfolgt manuell mithilfe einer Hebevorrichtung über „T“-Nuten mit genormten Spanneisen.

Wichtigste Parameter

Aufspannfläche des Tisches 1250 x 1250 mm x mm
1500 x 1500 mm x mm
Breite der Spannnuten 22 H8 mm
Tragfähigkeit des Tisches – 1250 x 1250 3000 kg
Tragfähigkeit des Tisches – 1500 x 1500 2500 kg
Durchmesser / Tiefe der Zentrierbohrung 180 H6 / 10 mm
Übersetzung des Tischantriebs 1,41 Grad / U
Spannung 230 V
Gewicht des Tisches 1800 kg
Sollmaße – Länge 1800 mm
Sollmaße – Breite 1400 / 1650 mm
Sollmaße – Höhe 400 mm

Spezifikation

Die Grundkomponenten des MT03 sind Gussteile aus hochwertigem Grauguss und seine Konstruktion gewährleistet eine hohe Steifigkeit.

Verstellbare baugruppen

  • 1 nichtlineare Achse – B – Drehung des Tisches

Antrieb

  • Handkurbel
  • Antrieb mit Handbohrmaschine durch Mitnehmer möglich
  • Zahnradgetriebe + Zahnkranz

Führungen

  • Gleitbahnen des Drehtisches geschabt

Schmierung

  • die Schmierung des Antriebs und der Gleitbahnen ist von der Rotation der Antriebswelle abgeleitet – Pumpe
  • Zentralschmierung mit Schmierölsystem der Maschine verbunden (Option)

Klemmung

  • manuell, mittels Hebel

Messsystem

  • Ausführung PZI – Vorbereitung für nachträgliche Montage des Messsystems
  • optische Tischabmessung 4x90°
  • Positionsmessgerät HEIDENHAIN  (Option) – inkrementaler Drehgeber + Positionsanzeige ND 280

CE – gilt für die Europäische Union

  • es wird vorausgesetzt, dass der Tisch in das Sicherheitssystem der technologischen Arbeitsstelle (Maschine) gemäß den jeweiligen Rechtsvorschriften und technischen Normen integriert wird

 Details der Tischausführung können an die Anforderungen des Kunden angepasst werden.

Zubehör

Standardmäßig geliefertes Zubehör

  • Werkzeug-Grundausrüstung zur Bedienung und Wartung der Anlage
  • Ersatzteil-Grundausrüstung
  • technische Begleitdokumentation einschließlich Gebrauchsanweisung

Sonderzubehör

  • Spannwürfel UK500, UK 1000
  • Spannwinkel UU800, UU950, UU1120
  • Ersatzteilpaket für 3-jährigen Betrieb
