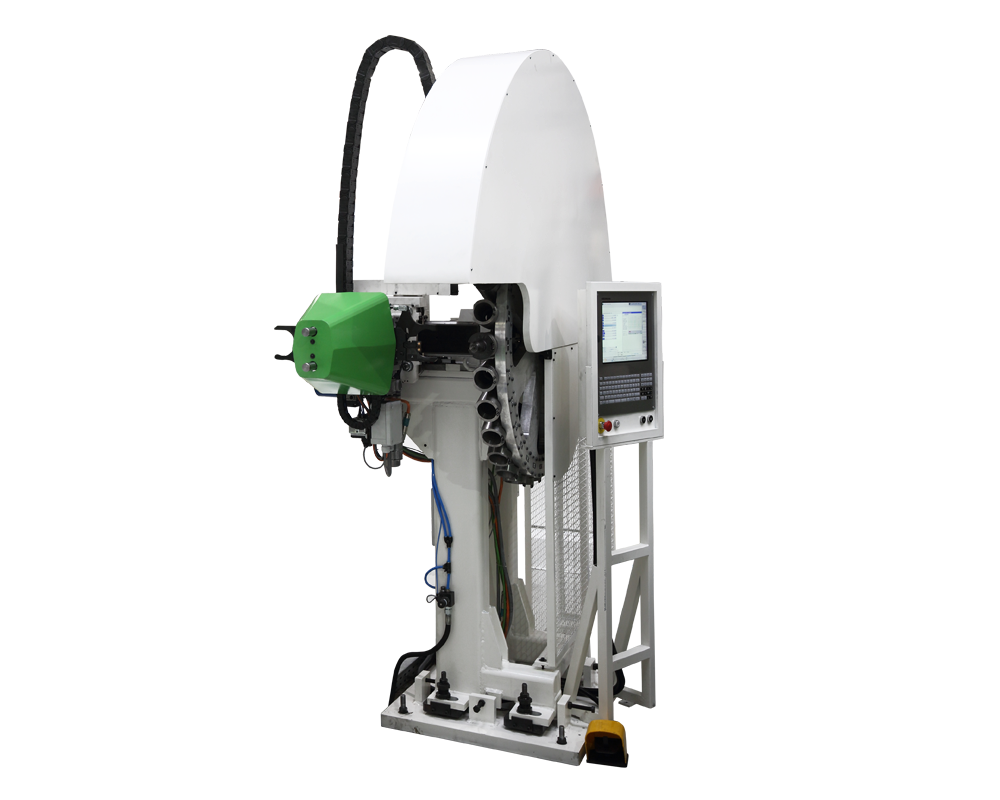

Automatická výměna nástroje R03 je určena jako zvláštní technologické příslušenství pro vodorovné frézovací a vyvrtávací stroje RET10X, RET10P, RET100B.
Umožňuje výměnu nástroje do vřetena stroje.
Zařízení je pevně spojeno se strojem (RET10P) nebo je pevně ukotveno k podlaze v pracovním prostoru stroje (RET10X, RET100B).
Výměna nástroje probíhá plně automaticky. Plnění zásobníku probíhá poloautomaticky přes vřeteno nebo ručně přímo do zásobníku.
Hlavní parametry
| Parametry AVN | R03-30 | R03-40 | |
| Manipulační čas | 15 | 15 | s |
| Počet nástrojů | 30 | 40 | ks |
| Rozteč úložných míst | 130 | 130 | mm |
| Maximální průměr nástroje – bez omezení | 125 | 125 | mm |
| Maximální průměr nástroje – s volnými lůžky | 200 | 200 | mm |
| Maximální délka nástroje | 500 | 480 | mm |
| Maximální hmotnost nástroje | 15 | 15 | kg |
| Maximální hmotnost nástrojů v zásobníku celkem | 250 | 300 | kg |
| Maximální nevyváženost nástrojů v kole zásobníku | 50 | 70 | kg |
| Maximální rychlost otáčení kola | 8 | 5 | ot / min |
| Provozní tlak vzduchu | 5 | 5 | bar |
| Požadovaná čistota vzduchu | 40 | 40 | mikronů |
| Hmotnost bez nástrojů | 1240 | 1380 | kg |
Specifikace
(technická specifikace v03.02)
Základní technický popis
- skládá se ze dvou základních částí – zásobníku a manipulátoru
- integrována úpravna vzduchu pro zásobník i manipulátor
- zařízení je částečné zakrytováno
- veškeré pneumatické prvky FESTO
Ovládání
- v pracovním režimu je ovládáno z hlavního panelu řídícího systému stroje
- v seřizovacím režimu (seřizování a plnění) může být ovládáno z druhého ovládacího panelu na AVN
Zásobník
- stabilní svařovaný rám
- otočně uložené kolo z lehké slitiny s lůžky pro nástroje
- pohon otáčení kola motorem s integrovanou převodovkou
- lůžka nástrojů z oceli
- nástroje uloženy paprskovitě, kolmo k ose kola
- aretace nástroje v lůžku tahem pružiny přes kleštinu
- pneumatické uvolnění nástroje z lůžka
Manipulátor
- pneumatické otevírání / zavírání čelistí s aretací
- pneumatický výsuv jednotky s čelistmi
- otáčení čelistí elektromotorem a převodovkou s vačkovým mechanismem
- pneumatický pojezd manipulátoru ve směru osy nástroje mezi kolem zásobníku a pozicí pro výměnu nástroje
- lineární vedení výše jmenovaného pojezdu manipulátoru
- motorický pojezd manipulátoru směrem ke vřetenu – vodící kolejnice, ozubený hřeben
CE – platí pro Evropskou unii
- zařízení je integrováno do systému zajištění bezpečnosti strojního zařízení dle platných právních předpisů a technických norem v rámci celého technologického pracoviště (stroje)
Příslušenství
Seznam standardně dodávaného příslušenství
- průvodní technická dokumentace včetně návodu k užívání (integrována do technické dokumentace stroje)
