Горизонтально-расточные станки

R03-30/40

автоматическая смена инструмента

Брошюра

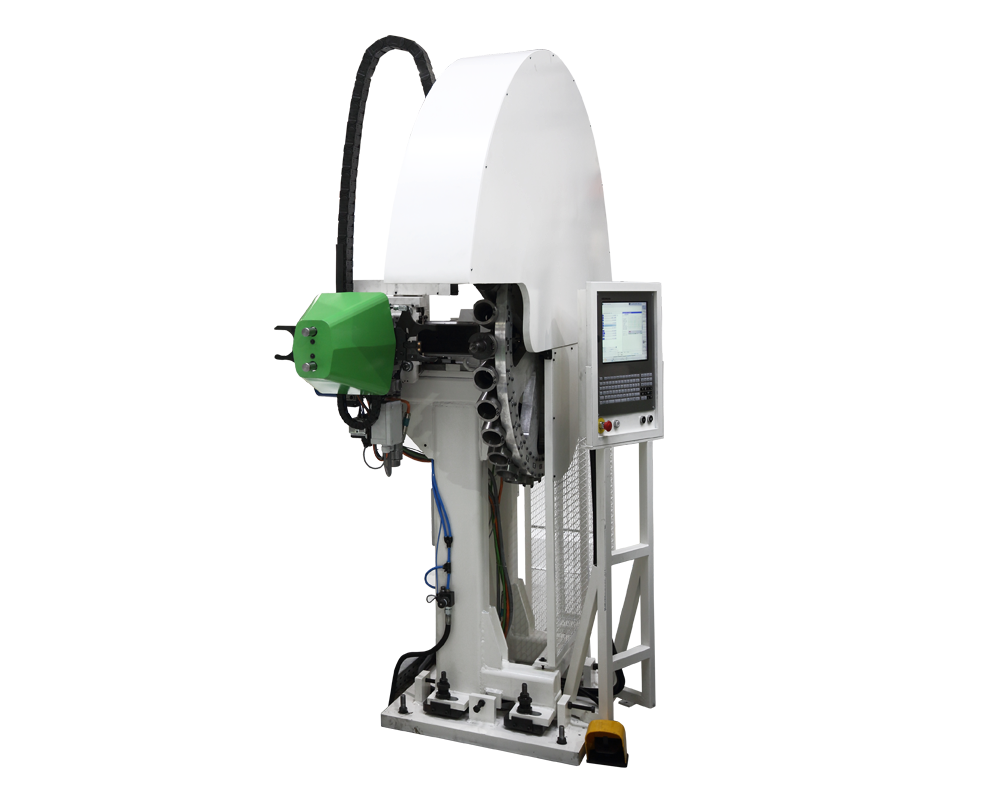

Automatic tool changer (ATC) R03 is designed for RET10X, RET10P, RET100B horizontal milling and boring machines as an optional technological accessory.

R03 provides changing tools into the machine spindle.

The device is firmly connected to the machine (RET10P) or it is firmly anchored to the floor in the working machine area (RET10X, RET100B).

A tool change is fully automatic. The magazine is filled semiautomatically via the spindle or manually directly into the magazine.



ОСНОВНЫЕ ПАРАМЕТРЫ

Параметры автоматической смены инструмента AVN R03-30 R03-40
Время смены 15 15 сек.
Количество гнезд в магазине 30 40 шт.
Шаг гнезд 130 130 мм
Макс. диаметр инструмента – без ограничения 125 125 мм
Макс. диаметр инструмента – свободные соседние гнезда 200 200 мм
Макс. длина инструмента 500 480 мм
Макс. вес инструмента 15 15 кг
Макс. вес инструментов в магазине 250 300 кг
Макс. дисбаланс инструментов в магазине 50 70 кг
Макс. скорость вращения диска 8 5 об / мин
Рабочее давление воздуха 5 5 Бар
Требуемая чистота воздуха 40 40 микрона
Вес без инструментов 1240 1380 кг
