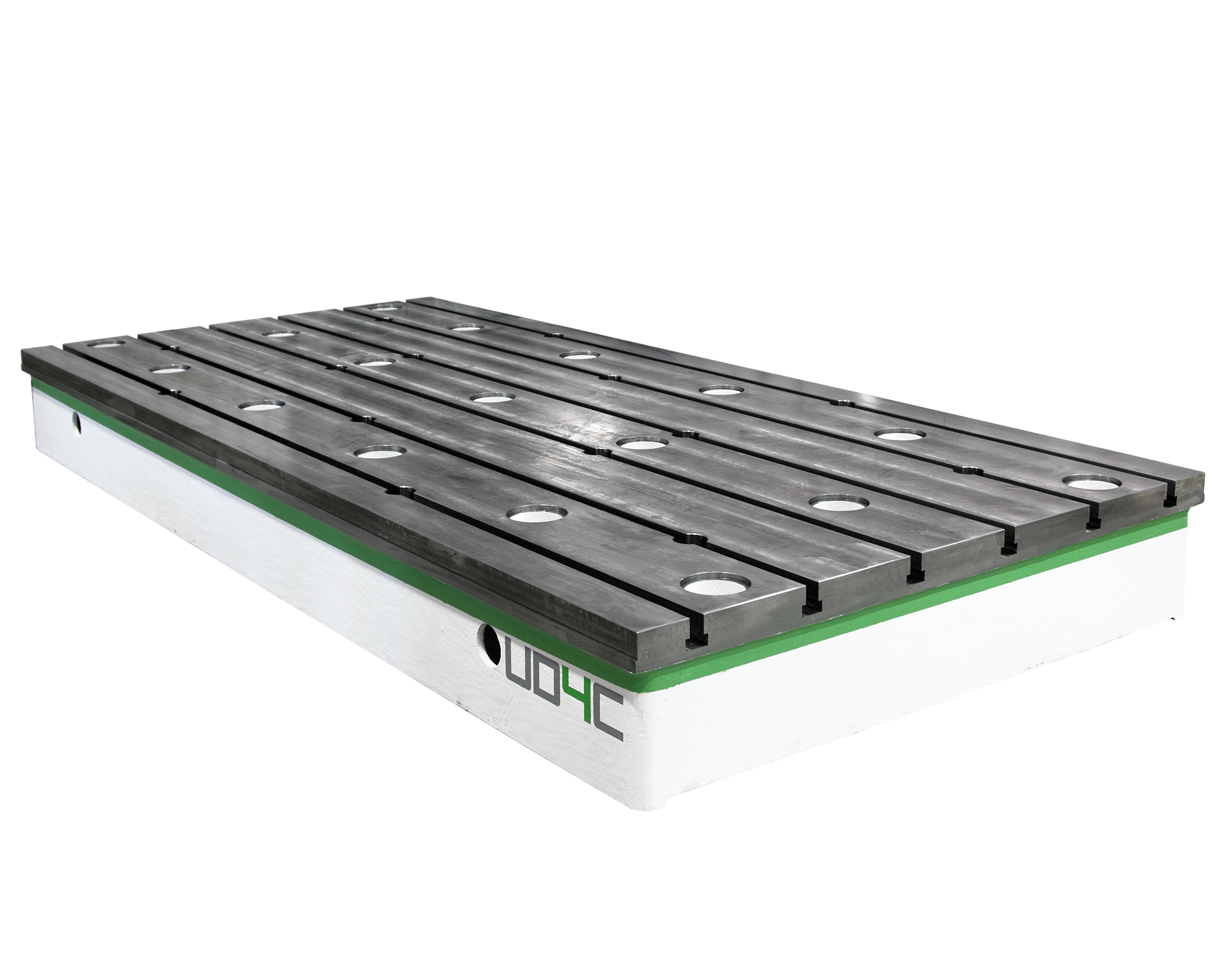

UD4/UDT Spannplatten werden als Sonderzubehör für die waagerechten Bohr- und Fräsmaschinen in Plattenausführung RET10P und HP100 eingesetzt.
Eine Spannplatte ist eine Vorrichtung zum Aufspannen eines Werkstücks.
Durch die Kombination mehrerer Spannplatten nebeneinander kann ein großes Aufspannfeld gebildet werden. Das Aufspannfeld kann nur durch Spannplatten desselben Typs gebildet werden.
Spannplatten bzw. Aufspannfelder ermöglichen das Aufspannen von besonders großen und schweren Werkstücken, bzw. weiteren Zubehörs (Spanntische, -winkel, -würfel, -vorrichtungen u. ä.).
Die Spannplatte wird ähnlich wie die eigentliche Maschine mittels Ankermaterial stabil im Betonfundament verankert.
WICHTIGSTE PARAMETER
| Bezeichnung | UD4D | UD4C | UDT | ||||
| Länge der Aufspannfläche | 2420 | 4020 | 2000 | 3000 | 4000 | 2000 | 3000 |
| Breite der Aufspannfläche | 1875 | 1875 | 1485 | 1485 | 1485 | 1985 | 1985 |
| Breite der Spannplatte | 1885 | 1885 | 1495 | 1495 | 1495 | 1995 | 1995 |
| Höhe | 400 | 400 | 300 | 300 | 300 | 300 | 300 |
| Härte der Funktionsflächen | 190 ± 20 HB | ||||||
| Tragfähigkeit | 45 t | 80 t | 10 t/m² | 10 t/m² | 10 t/m² | 10 t/m² | 10 t/m² |
| Breite der Spannnuten | 36 H12 | ||||||
| Abstand der Spannnuten | 315 | 315 | 250 | 250 | 250 | 250 | 250 |
| Anzahl der Spannnuten | 6 | 6 | 6 | 6 | 6 | 8 | 8 |
| Gewicht [kg] | 5000 | 8200 | 2700 | 3950 | 5350 | 3500 | 5000 |
Galerie
SPEZIFIKATION
KURZE TECHNISCHE BESCHREIBUNG
Die Spannplatten UD4/UDT sind Gussteile aus hochwertigem Grauguss (422420) mit Verstärkungsrippen für eine hohe Steifigkeit.
Die Aufspannflächen der Spannplatten haben „T“-Nuten.
STANDARDMÄSSIG GELIEFERTES ZUBEHÖR
• Ankermaterial
• Werkzeugset
