UPÍNACÍ KOSTKA

Brožura ke stažení

Upínací kostka UK je určena jako zvláštní příslušenství pro vodorovné frézovací a vyvrtávací stroje.

Upínací kostka slouží jako přípravek k upnutí obrobku.

Upíná se na hlavní upínací plochu stroje (stůl nebo upínací desku).

Ustavení je prováděno za pomoci zdvihacího zařízení ručně přes „T" drážky standardními upínkami.

Hlavní parametry

Označení UK500 UK500 UK1000 UK1500 UK2000 UK2500 UK3000
Provedení (norma) PN 243230 NPP 225
Tvrdost funkčních ploch 190 ± 10 HB
Nosnost [kg/0,25m2] 12000 15000
Šířka upínacích drážek 22 H12
Rozteč upínacích drážek 160
Počet upínacích drážek 3+3 2+1+1
Závitové díry M20
Výška 500
Šířka upínací plochy / podstavy 500 / 560 500 1000 1500 2000 2500 3000
Hloubka up. plochy / podstavy 480 / 530 400
Hmotnost [kg] 300 400 800 1200 1600 2000 2400

SPECIFIKACE

Dle velikosti je nabízeno dvojí provedení kostek – viz obrázky/norma.

Specifické provedení na dotaz (rozteč a velikost drážek, závitů a připojovacích otvorů)



ZÁKLADNÍ TECHNICKÝ POPIS

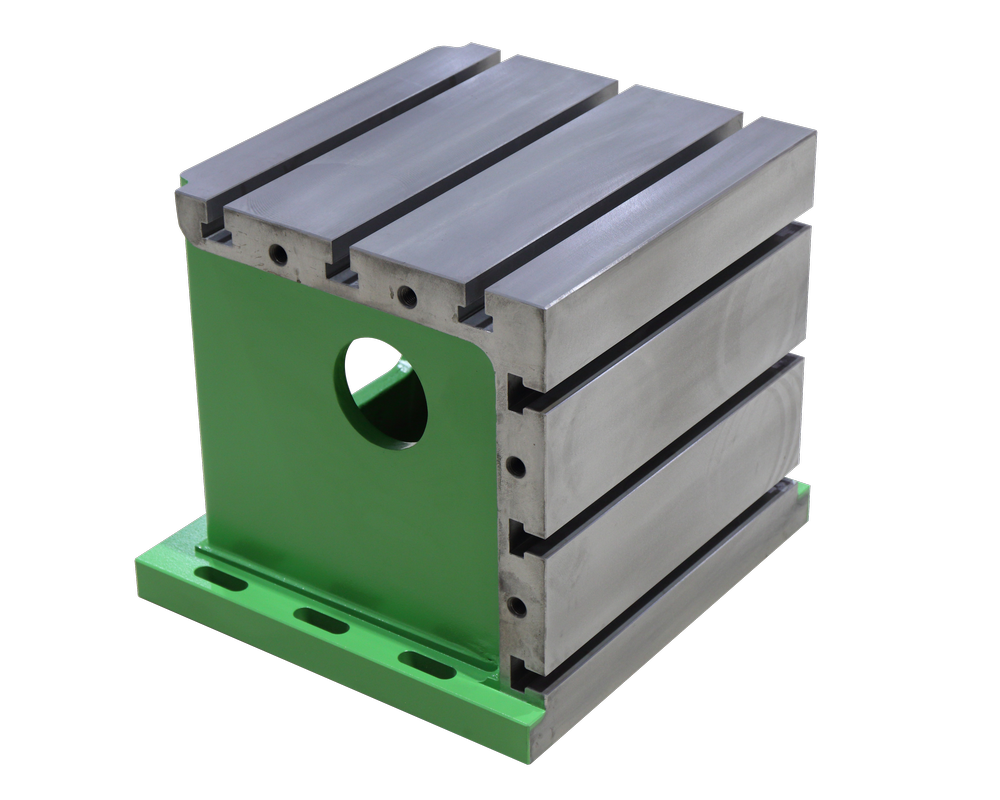

Upínací kostky UK500 – UK3000 jsou odlitky z kvalitní šedé litiny a jejich žebrování zajišťuje vysokou tuhost.

Upínací plochy kostky jsou opatřeny „T“ drážkami a závitovými dírami.



GEOMETRICKÁ PŘESNOST

Během upínání je třeba UK vyrovnat pro dosažení požadované geometrické přesnosti.

Geometrická přesnost může být zvýšena konečným opracováním kostky přímo na stroji, na kterém bude použita.
