Spannwinkel

Download Broschüre

UU Spannwinkel werden als Sonderzubehör für waagerechte Bohr- und Fräsmaschinen eingesetzt.

Ein Spannwinkel ist eine Vorrichtung zum Aufspannen eines Werkstücks.

Aufgespannt wird er auf der Hauptspannfläche der Maschine (Tisch oder Spannplatte).

Die Befestigung erfolgt manuell mithilfe einer Hebevorrichtung über „T“-Nuten mit genormten Spanneisen.

Wichtigste Parameter

Bezeichnung UU800 UU950 UU1120 UU1450 UU1620 UU2000 UU2500 UU3000
Ausführung Abb. 1 Abb. 2
Härte der Funktionsflächen 190 ± 10 HB
Breite der Spannnuten 22 H12
Abstand der Spannnuten 160 175
Anzahl der Spannnuten 5 6 7 9 9 11 14 17
Gewindeöffnungen M20
Höhe 800 950 1120 1450 1620 2000 2500 3050
Breite der Aufspannfläche 320 500 320 500 700 800 1000 1200
Breite der Fußfläche 320 560 320 560
Tiefe 500 500 600 650 725 1000 1200 1500
Gewicht [kg] 230 440 400 780 1250 1850 3200 5700

SPEZIFIKATION

Je nach Größe werden zwei verschiedene Spannwinkelausführungen angeboten – siehe Abbildungen.

Kundenspezifische Ausführung auf Anfrage (Abstand und Größe der Nuten, Gewinde und Verbindungsöffnungen)



KURZE TECHNISCHE BESCHREIBUNG

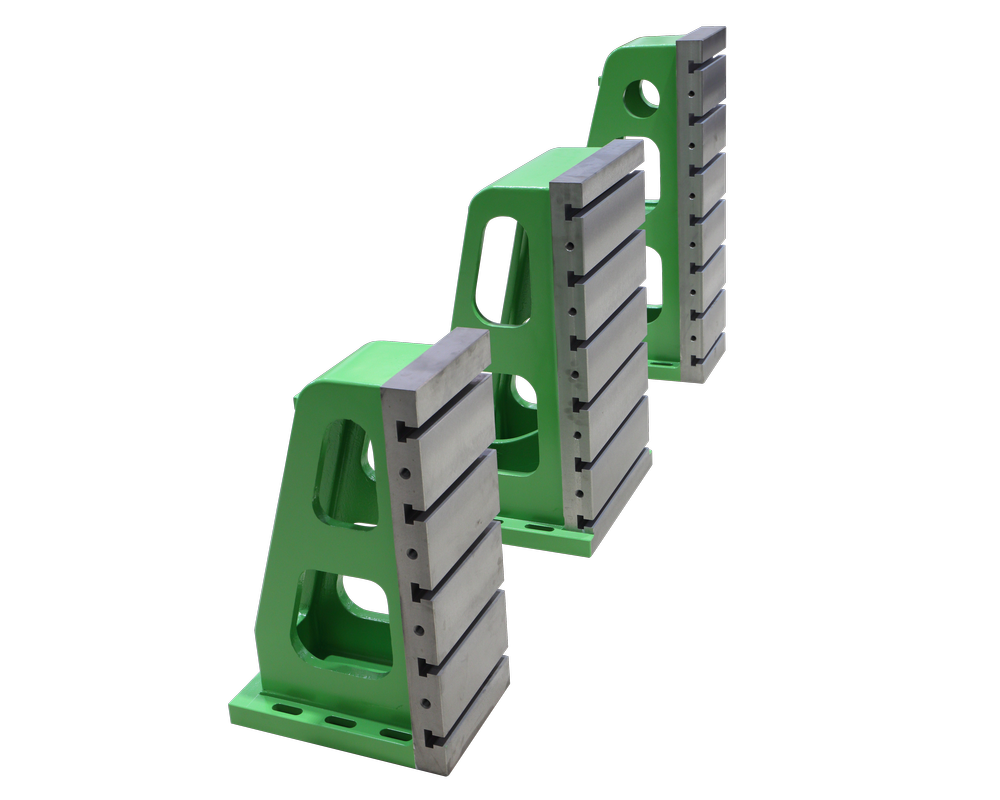

Die Spannwinkel UU800 – UU3000 sind Gussteile aus hochwertigem Grauguss mit Verstärkungsrippen für eine hohe Steifigkeit.

Die Aufspannflächen des Spannwinkels haben sowohl „T“-Nuten als auch Gewindeöffnungen.



GEOMETRISCHE GENAUIGKEIT

Beim Aufspannen ist es notwendig, den UU Spannwinkel auszurichten, um die erforderliche geometrische Genauigkeit zu erreichen.

Die geometrische Genauigkeit kann durch eine Endbearbeitung des Spannwinkels direkt auf der Maschine, auf der er verwendet wird, erhöht werden.
