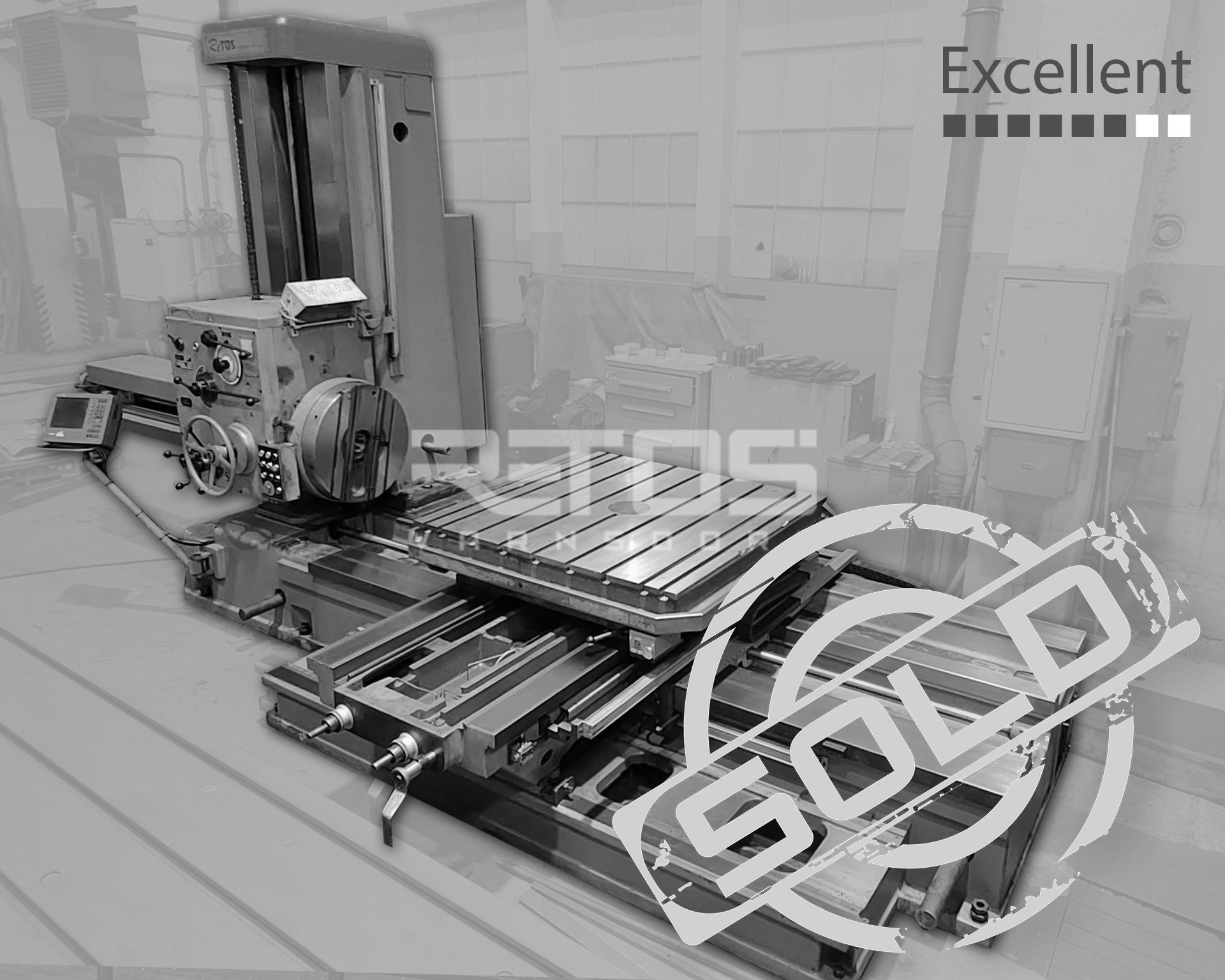

W100A-R, 2000 | 2.12.2024
■ HORIZONTALBOHRWERK IN TISCHAUSFÜHRUNG
■ HERSTELLER: TOS VARNSDORF
■ BAUJAHR: 1994
■ ÜBERHOLUNGSJAHR: 2000 (RETOS)
■ REPARATURJAHR: 2025 (RETOS)
■ ZUSTAND: GEBRAUCHT, SEHR GUT
■ GARANTIE: JA
■ AUF LAGER
SPEZIFIKATION
■ die Maschine ist voll funktionsfähig
■ Messsystem mit Positionsanzeige Heidenhain PT 855 für 4 Achsen (X, Y, Z, W)
■ CHZ100 - Werkzeugkühlung - Emulsion
UMFANG DER REPARATUR 2025
■ Reinigung, Revision und technische Inspektion
■ Komplette Reparatur der Maschinengeometrie
■ Neue Spindel und Kegelbuchse
■ Einstellung der Anlaufkupplung und der Schnellkupplung
■ Reparatur der Bedienungselemente / Schaltung
■ Reparatur des Werkzeugspannsystems
■ Reparatur und Drehen der Planscheibenoberfläche
■ Drehen der Tischoberfläche
■ Austausch der Gleitbahnenabstreifer
■ Reparatur der Z- und X-Achsen-Abdeckung
■ Revision der Schmierung
■ Revision der Werkzeugkühlung CHZ100
■ Neue Tischoptik
■ Revision der Elektroausrüstung
Parameter
| Arbeitsspindel-Durchmesser | 100 | mm |
| Spannkegel | 50 | ISO |
| Arbeitsspindel-Drehzahl | 1120 | U / min |
| Tisch-Querverfahrweg (X) | 1600 | mm |
| Spindelstock-Verfahrweg (Y) | 1120 | mm |
| Tisch-Längsverfahrweg (Z) | 1250 | mm |
| Spindelverfahrweg (W) | 900 | mm |
| Aufspannfläche des Tisches | 1250 x 1250 | mm x mm |
| Tragfähigkeit des Tisches | 3000 | kg |
