WHN13.4A-CNC, GÜ 2001|18.02.2022

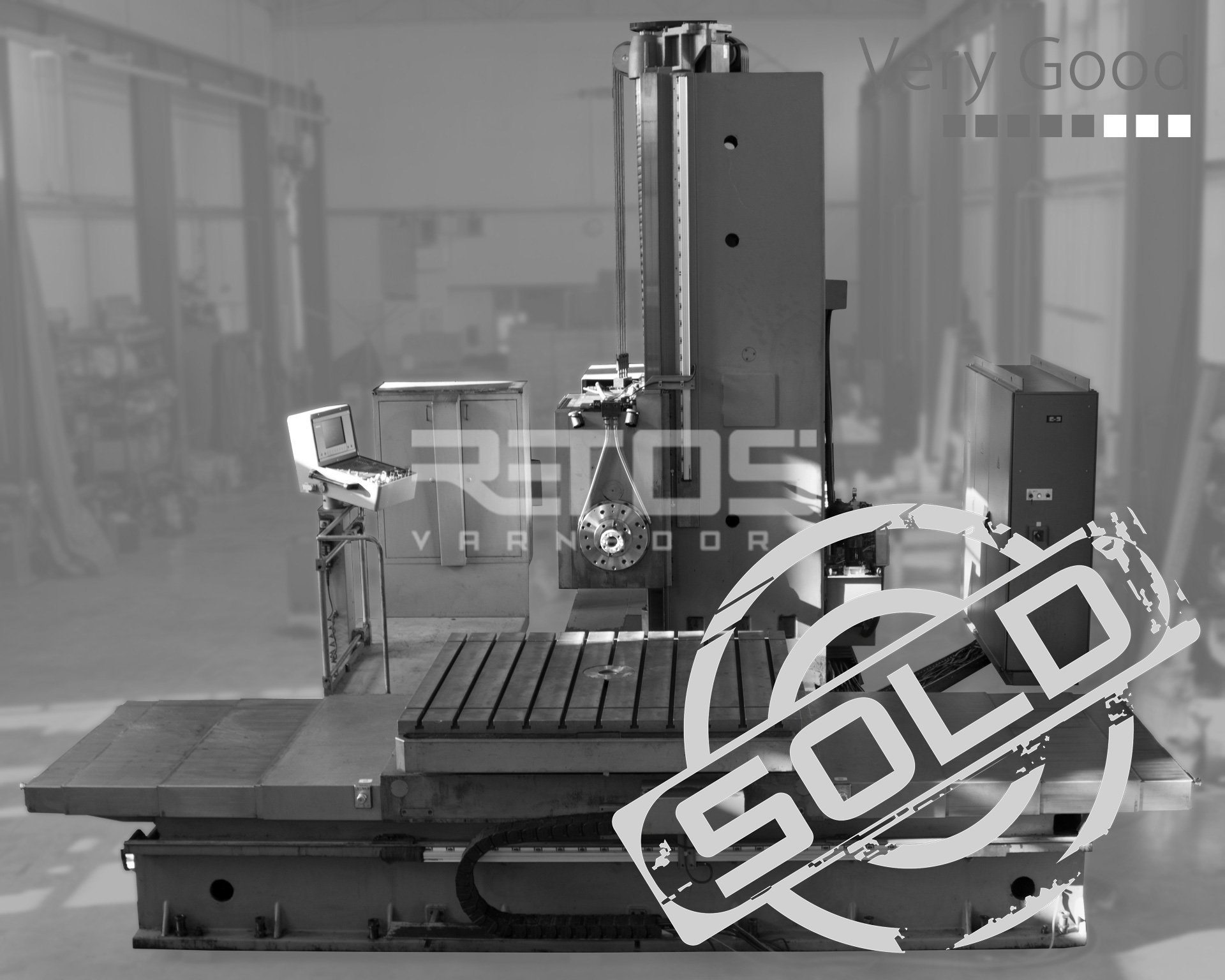

■ HORIZONTALBOHRWERK IN KREUZAUSFÜHRUNG
■ HERSTELLER: TOS VARNSDORF
■ GENERALREPARATURJAHR: 2022
■ ÜBERHOLUNGSJAHR: 2001
■ ZUSTAND: GEBRAUCHT, SEHR GUT
■ GARANTIE: JA
■ AUF LAGER
SPEZIFIKATION
■ Steuerungssystem HEIDENHEIN TNC426M
■ Handrad HR410
■ Motoren und Antriebe von SIEMENS
PARAMETER
| Arbeitsspindel-Durchmesser | 130 | mm |
| Spannkegel | 50 | ISO |
| Spindeldrehzahl | 2500 | U / min |
| Tisch-Querverstellung (X) | 2000 | mm |
| Spindelstock-Vertikalverstellung (Y) | 2000 | mm |
| Tisch-Längsverstellung (Z) | 1250 | mm |
| Spindel-Verstellung (W) | 800 | mm |
| Aufspannfläche des Tisches | 1600x1800 | mm x mm |
| Tragfähigkeit des Tisches | 12000 | kg |
UMFANG DER GENERALREPARATUR 2022
■ Reinigung, Revision und Aufbau der Maschine aus Gruppen, Inbetriebnahme und technische Inspektion
■ Komplette Reparatur der Maschinengeometrie (Geometrieprotokoll auf Anfrage)
■ Neue Arbeitsspindel und Werkzeugspannzange
■ Neue Spindellager
■ Komplette Reparatur der Schlitten-Tischgruppe
■ Neubearbeitung der Tischaufspannfläche
■ Schleifen des Tischschlittens, Rundtisch (B-Achse) neu untergossen
■ Austausch der Tischlager und Tischantriebslager
■ Austausch der Antriebslager der Achsen X, Y, Z
■ Austausch des Kugelgewindetriebes der Achse X
■ Revision der Hydraulik- und Schmieraggregat
■ Revision der Hydraulik- und Schmierleitungen und Austausch der Druckschalter
■ Neue Dichtung der Klemmeinheiten der Achsen X, Y, Z, B
■ Austausch der Gummiabstreifer der Gleitbahnen der Achsen X, Y, Z
■ Austausch der Spindelstock-Auswuchtungseilen und der Führungsrollenlager
■ Revision und Reinigung der Führungsflächen-Abdeckung der Achsen X und Z
■ Vollständige Revision und Reinigung der gesamten Elektroinstallation
■ Schaltschrankrevision
■ Klimaanlagerevision
■ Revision des Bedienpanels und der Steuerung Heidenhain TNC426M (Netzteil, Monitor, Tastatur, Handrad HR410, Ventilatoraustausch)
■ Revision der Längenmessgeräte der Achsen X, Y, Z, W
■ Reparatur der Kabelbünde
■ Reinigung des Siemens-Hauptmotors
■ Revision des Spindelstock-Ölkühlers
■ Reparatur der Kabel-Markierung
■ Austausch der Beleuchtung
... für die Generalreparatur wurden ca. 800 Arbeitsstunden geleistet
