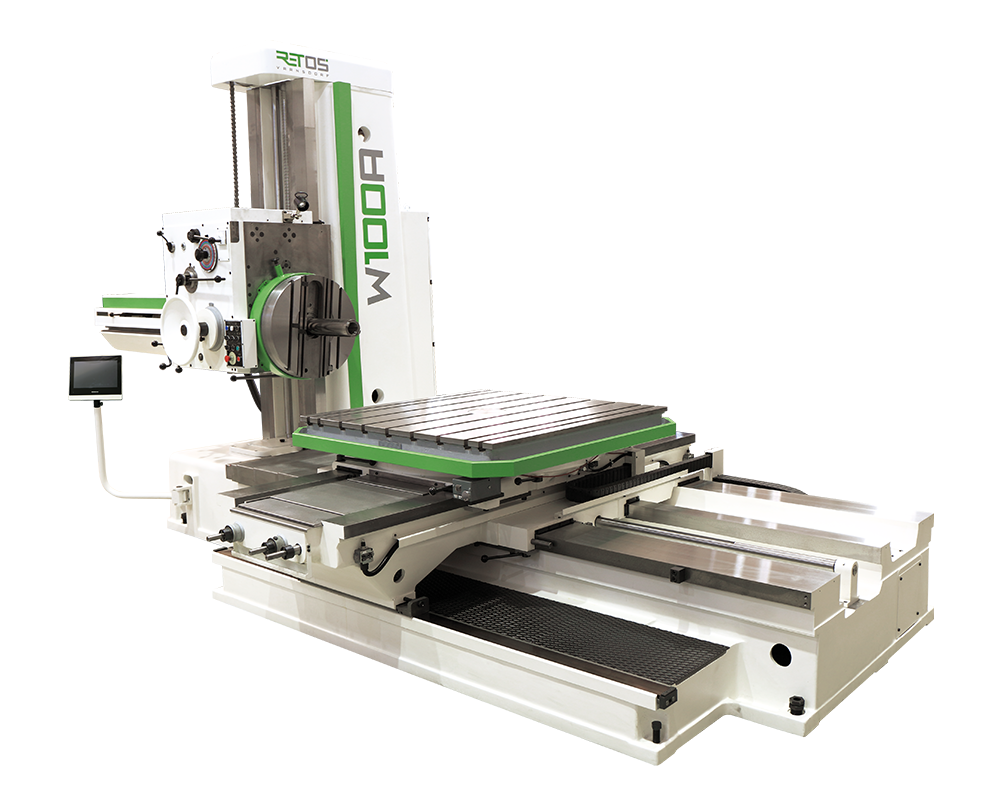

W100A
горизонтально-расточный станок С ПЕРЕДВИЖНЫМ СТОЛОМ
- последний серийно изготовляемый универсальный станок из продукции ТОS Варнсдорф
- массивная конструкция
- перемещение оси X = 1600 мм
ОСНОВНЫЕ ПАРАМЕТРЫ
| Диаметр шпинделя | 100 | мм |
| Коническая полость | 50 | ISO |
| Обороты шпинделя | 1120 | об / мин |
| Поперечная перест. стола (X) | 1600 | мм |
| Перестановка шп. головки (Y) | 1120 | мм |
| Продольная перест. стола (Z) | 810 / 1250 / 1750 | мм |
| Выдвиг шпинделя (W) | 900 | мм |
| Крепежнaя поверхность стола | макс. 1500 x 1500 | мм x мм |
| Грузоподъёмность стола | макс. 5000 | кг |
Галерея
ПОЛНЫЕ ПАРАМЕТРЫ
| Параметры станка | ||
| Диаметр рабочего шпинделя | 100 | мм |
| Конусная полость рабочего шпинделя | 50 | ISO |
| Диапазон оборотов рабочего шпинделя – 23 ступеней | 7,1 - 1120 | об / мин |
| Мощность основного мотора | 11 | кВт |
| Обороты основного мотора | 1460 | об / мин |
| Максимальный крутящий момент шпинделя – Nmin | 3350 | Нм |
| Максимальный крутящий момент шпинделя – Nmax | 78,5 | Нм |
| X...поперечное перемещение стола | 1600 (1800 **) | мм |
| Z...продольное перемещение стола – короткая станина (без опоры борштанг) | 810 | мм |
| Z...продольное перемещение стола – длинная станина (с/без опоры борштанг) | 1250 | мм |
| Z...продольное перемещение стола – длинная станина (с/без опоры борштанг) | 1750 | мм |
| Y...вертикальное перемещение шпиндельной бабки – стол 1250 x 1250 | 1120 | мм |
| Y...вертикальное перемещение шпиндельной бабки – стол 1500 x 1500 | 1100 | мм |
| W...выдвижение рабочего шпинделя | 900 | мм |
| Размеры крепежной поверхности | 1250 x 1250 | мм x мм |
| 1500 x 1500 | мм x мм | |
| Ширина крепежного паза | 22 H8 * | мм |
| Грузоподъёмность стола – 1250 x 1250 | 3000 (5000 ***) | кг |
| Грузоподъёмность стола – 1500 x 1500 | 2500 (5000 ***) | кг |
| Рабочая подача...X, Y, Z, W, U – 18 ступеней | 18 - 900 | мм / мин |
| Рабочая подача...X, Y, Z, W, U – 32 ступеней | 0,02 - 12 | мм / об |
| Резьбонарезные подачи...X, Y, Z, W, U – метрические – 18 ступеней | 0,25 - 12 | мм / об |
| Резьбонарезные подачи...X, Y, Z, W, U – дюймовые – 18 ступеней | 120 - 2,5 | "ход / 1""" |
| Ускоренная подача...X, Y, Z, W, U | 2800 | мм / мин |
| Ускоренная подача вращения стола...B | 1 | об / мин |
| Потребляемая мощность станка | 15 | кВА |
| Масса станка | 14000 | кг |
| Стандартное цветное исполнение станка и принадлежностей | белое 9010 / зеленное 6018 | RAL |
| Стандартное цветное исполнение забора | черное 9011 / желтое 1018 | RAL |
| Рабочая зона станка, вклучае CE – приблизительно – стандарт | 5000 x 7500 | мм / мм |
| "* у станков после капитального ремонта размер зажимных ""Т"" пазов 23/24 мм" | ||
| ** Понижение точности / грузоподъемности в крайних положениях перемещения оси X | ||
| *** Вариантное исполнение, лимит X = 1200 мм, деталь центрировать | ||
| Параметры планшайбы | ||
| Диаметр планшайбы | 600 | мм |
| Диаметр/глубина центрального отверстия планшайбы | 280H6 / 8 | мм |
| U... выдвижение резцовой каретки планшайбы | 210 | мм |
| Максимальный диаметр торцовой обработки | 900 | мм |
| Диапазон оборотов планшайбы – 16 ступеней | 7,1 - 224 | об / мин |
| Перечень поддерживанных стандартов крепежного хвостовика / наконечника (HUN) | ||
| Хвостовик | Стандарт | Наконечник |
| Длинный конус – метрический | ČSN 220432 | 4100744 |
| Длинный конус – метрический | DIN 2080 | 4100744 |
| Длинный конус – дюймовый | NMTB 50 | 4100988 |
| Короткий конус – метрический | ČSN 220434 | 4100793 |
| Короткий конус – метрический | DIN 69871 | 4100793 |
| Короткий конус – метрический | MAS BT 403-1982 | 4100793 |
| Короткий конус – дюймовый | CAT ANSI / ASME B5.50-1985 | 4100917 |
| Перечень поддерживанных стандартов крепежного хвостовика / наконечника (MUN) | ||
| Хвостовик | Стандарт | Наконечник |
| Длинный конус – метрический | ČSN 220432 | 4100597 |
| Длинный конус – метрический | DIN 2080 | 4100597 |
| Длинный конус – дюймовый | NMTB 50 | 4100892 |
| Короткий конус – метрический | ČSN 220434 | 4100809 |
| Короткий конус – метрический | DIN 69871 | 4100809 |
| Короткий конус – метрический | MAS BT 403-1982 | 4100809 |
| Короткий конус – дюймовый | CAT ANSI / ASME B5.50-1985 | 4100913 |
| Параметры опоры борштанг | ||
| Расстояние между торцом шпинделя и подшипником опоры | 2800 | мм |
| Ось подшипника опоры над столом | 0 - 1120 | мм |
| Ускоренная подача подшипника | 696 | мм / мин |
| Внутренний диаметр подшипника | 150 H7 | мм |
| Мошность двигателя опоры | 0,55 | кВт |
| Обороты двигателя опоры | 2780 | об / мин |
техническая спецификация
(техническая спецификация в08.00)
W100A является последним исполнением удачной серии станков H100, H100A, W100, W100A. Это был последний станок классической концепции поставляемый фирмой TOS Varnsdorf a.s.. В 2005 г. фирма RETOS VARNSDORF s.r.o. приняла производство этого станка и с 01.01.2009 г. стала также исключительным дистрибьютором.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- универсальный ручной горизонтально-расточный станок
- жесткая стойка, крестообразный подвижной стол
- 4 линеарных осей + поворотный стол
- выдвижной рабочий шпиндель
- планшайба
- станок предназначен для штучного и малосерийного производства
- подходящий как для черновой, так и для чистовой обработки
- цифровое измерение линейных осей и поворота стола с индикацией позиции
- по заказу возможно станок оснастить охлаждением инструмента (CHZ), люнетом, направляющим или зажимным фланцом, фрезерным прибором и т.д.
Возможна адаптация исполнения станка к требованиям заказчика.
Стандартное Исполнение станка
Передвижные узлы станка
- X – передвижение саней поворотного стола на продольных санях
- Z – передвижение продольных саней по станине
- Y – вертикальное передвижение шпиндельной бабки по стойке
- W – выдвижение шпинделя
- U – выдвижение резцовой каретки планшайбы
- B – поворот стола
- S – вращение рабочего шпинделя и планшайбы
Направляющие групп
- на всех линейных осях направляющие плоскости шлифованы, противоположная плоскость подлита пластиком
- направляющие плоскости станины и продольных саней облицованы закаленными пластинами
- направляющие плоскости стола и планшайбы шаброваны
Смазка
- смазочный агрегат HYTOS
- смазка центральная, временная
- смазывает оси X, Y, Z, W, B – все оси одновременно
- ось U смазывается с помощью масленки
Крепление
- оси X, Y, Z, W, B – ручное, рычажное
Шпиндельная бабка
- выдвижной рабочий шпиндель + планшайба
- гидравлический отжим инструмента ISO50 (HUN) – рычажный зажим
- гидравлический агрегат HYTOS
- асинхронный электродвигатель для привода вращения шпинделя и перемещений всех осей
- привод шпинделя и перемещений с помощью механической зубчатой передачи
- механическое переключение вращения и передвижения
- на шпиндельной бабке установлены почти все элементы управления станком
- балансировка шпиндельной бабки – цепь и противовес в стойке
Измерение положения
- в основном исполнении приспособление для последующей установки системы измерения
Электрическая разводка
- оси X, Z, W – цепные электроносители IGUS
- ось Y – защитный шланг
Закрытие станка
- закрытие части направляющих плоскостей станины между стойкой и продольными санями с помощью телескопического кожуха
Возможные варианты напряжения
- 50Гц – 3 x 400В, 3 x 415В, 3 x 500В
- 60Гц – 3 x 220В, 3 x 440В, 3 x 460В, 3 x 480В, 3 x 575В
- параметры электрических элементов, указанные в таблице, относятся к варианту 3 x 400В / 50 Гц
Вариантное исполнение
Измерение положения HEIDENHAIN
- цифровое оптическое измерение и индикаторное устройство
- индикация PT8016 для измерения осей X, Y, Z, W, B
- индикация ND7013 для измерения осей X, Y, Z
- оси X, Y, Z, W – инкрементальные датчики линейных перемещений
- ось B – инкрементальный датчик вращения
- оптическое измерение стола 4 x 90°
CE – обязательное в ЕС
- комплект предохранительных элементов для действующих законоположений и технических норм
- подвижное прикрытие обслуживающего персонала у шпиндельной бабки
- сплошной ручной маховик-колесо на шпиндельной бабке заменяет первоначальное ободовое колесо
- лесенка к шпиндельной бабке
- ограждение рабочего пространства станка
Варианты зажима инструмента
- зажим инструмента Морзе МК6
- моторный зажим инструмента ISO50 (MUN) – с шариковым креплением
| Перечень поддерживанных стандартов крепежного хвостовика / наконечника (MUN) | ||
| Хвостовик | Стандарт | Наконечник |
| Длинный конус – метрический | ČSN 220432 | 4100597 |
| Длинный конус – метрический | DIN 2080 | 4100597 |
| Длинный конус – дюймовый | NMTB 50 | 4100892 |
| Короткий конус – метрический | ČSN 220434 | 4100809 |
| Короткий конус – метрический | DIN 69871 | 4100809 |
| Короткий конус – метрический | MAS BT 403-1982 | 4100809 |
| Короткий конус – дюймовый | CAT ANSI / ASME B5.50-1985 |
4100913 |
Телескопический кожух X
- полное закрытие направляющих плоскостей оси X
- заменяет частично передвижное закрытие продольный саней
- увеличивает требуемое пространство для станка
ПРИНАДЛЕЖНОСТИ
Список основных (стандартно поставляемых) принадлежностей станка
- крепежный фланец SP100
- держатель DN100
- шомпол конусной полости шпинделя VK-ISO50
- наконечник для крепления инструмента – 15 штук
- анкерный материал KM100
- набор инструментов для обслуживания и ухода
- базовый комплект запчастей
- сопроводительная техническая документация
Список специальных принадлежностей станка
- переносной пульт управления PP 100 (необходимо заказать одновременно со станком)
- устройство для охлаждения инструментов эмульсией CHZ100
- устройство для охлаждения инструментов воздухом CHZ-V
- выдувание конуса для инструмента воздухом
- направляющая опора шпинделя длинная PVD100-550
- зажимная опора шпинделя SP100-500
- зажимной фланец до SP100/800 об/мин
- фрезерная головка (перпендикулярный) FP40-100
- универсальная фрезерная головка UFP40-100
- набор сменных колес для нарезки резьбы RZ100
- телескопический держатель TD50
- расточная головка универсальная VHU-ISO50
- крепежный кубик UK500, UK1000, UK1500, UK2000
- крепежный угольник UU800, UU950, UU1120, UU1450, UU1620
- набор запасных частей для трехлетней эксплуатации
- измерительный контактный зонд KT130 HEIDENHAIN
- транспортные штанги (в контейнер необходимые)
Список специальных принадлежностей станка – станок с опорой борштанг
- опора борштанг LN100
- борштанга длинная гладкая VT80-2500-ISO50
- борштанга длинная гладкая VT80-3150-ISO50
- борштанга длинная гладкая VT100-2500-ISO50
- борштанга длинная гладкая VT100-3150-ISO50
- втулка скольжения для подшипника опоры (люнета) борштанги LLK-150/80
- втулка скольжения для подшипника опоры (люнета) борштанги LLK-150/100
- расточные головки с тремя резцами VH80, VH100
| Параметры опоры борштанг | ||
| Расстояние между торцом шпинделя и подшипником опоры | 2800 | мм |
| Ось подшипника опоры над столом | 0 - 1120 | мм |
| Ускоренная подача подшипника | 696 | мм / мин |
| Внутренний диаметр подшипника | 150 H7 | мм |
| Мошность двигателя опоры | 0,55 | кВт |
| Обороты двигателя опоры | 2780 | об / мин |
