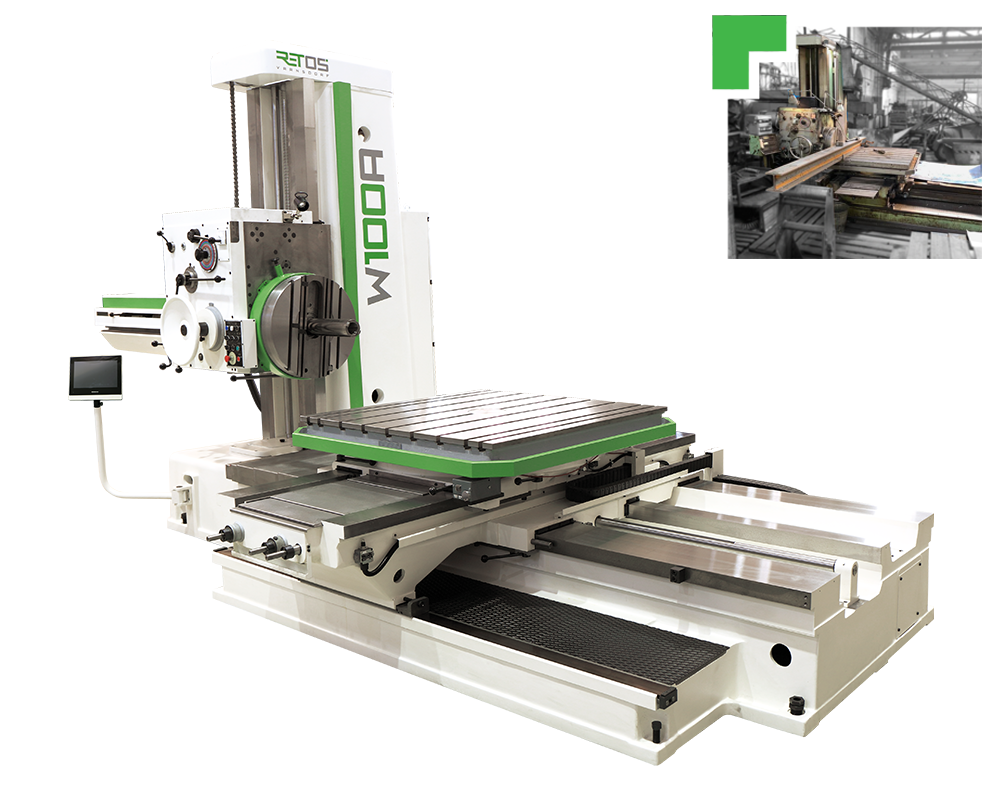

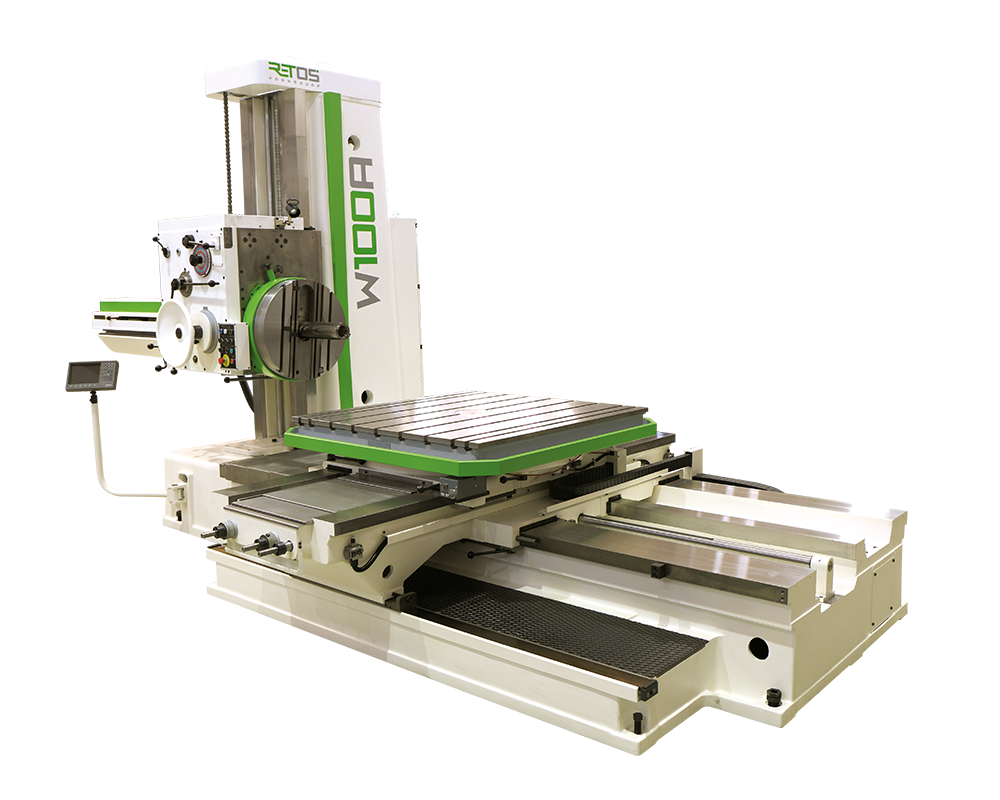

Горизонтально-расточные станки

  • массивная конструкция
  • перемещение оси X=1600 мм
  • почти неразличмый от нового станка
  • параметры согласны новому станку
  • ассортимент специальных принадлежностей согласен новому станку

ОСНОВНЫЕ ПАРАМЕТРЫ

Диаметр шпинделя  100  мм
Коническая полость  50  ISO
Обороты шпинделя  1120  об / мин
Поперечная перест. стола (X)  1600  мм
Перестановка шп. головки (Y)  1120  мм
Продольная перест. стола (Z)  1250 / 1750  мм
Выдвиг шпинделя (W)  900  мм
Крепежнaя поверхность стола  макс. 1500 x 1500  мм x мм
Грузоподъёмность стола  макс. 5000  кг

ПОЛНЫЕ ПАРАМЕТРЫ

Параметры станка
Диаметр рабочего шпинделя 100 мм
Конусная полость рабочего шпинделя 50 ISO
Диапазон оборотов рабочего шпинделя – 23 ступеней 7,1 - 1120 об / мин
Мощность основного мотора 11 кВт
Обороты основного мотора 1460 об / мин
Максимальный крутящий момент шпинделя – Nmin 3350 Нм
Максимальный крутящий момент шпинделя – Nmax 78,5 Нм
X...поперечное перемещение стола 1600 (1800 **) мм
Z...продольное перемещение стола – короткая станина (без опоры борштанг) 810 мм
Z...продольное перемещение стола – длинная станина (с/без опоры борштанг) 1250 мм
Z...продольное перемещение стола – длинная станина (с/без опоры борштанг) 1750 мм
Y...вертикальное перемещение шпиндельной бабки – стол 1250 x 1250 1120 мм
Y...вертикальное перемещение шпиндельной бабки – стол 1500 x 1500 1100 мм
W...выдвижение рабочего шпинделя 900 мм
Размеры крепежной поверхности 1250 x 1250 мм x мм
1500 x 1500 мм x мм
Ширина крепежного паза 22 H8 * мм
Грузоподъёмность стола – 1250 x 1250 3000 (5000 ***) кг
Грузоподъёмность стола – 1500 x 1500 2500 (5000 ***) кг
Рабочая подача...X, Y, Z, W, U – 18 ступеней 18 - 900 мм / мин
Рабочая подача...X, Y, Z, W, U – 32 ступеней 0,02 - 12 мм / об
Резьбонарезные подачи...X, Y, Z, W, U – метрические – 18 ступеней 0,25 - 12 мм / об
Резьбонарезные подачи...X, Y, Z, W, U – дюймовые – 18 ступеней 120 - 2,5 "ход / 1"""
Ускоренная подача...X, Y, Z, W, U 2800 мм / мин
Ускоренная подача вращения стола...B 1 об / мин
Потребляемая мощность станка 15 кВА
Масса станка 14000 кг
Стандартное цветное исполнение станка и принадлежностей белое 9010 / зеленное 6018 RAL
Стандартное цветное исполнение забора черное 9011 / желтое 1018 RAL
Рабочая зона станка, вклучае CE – приблизительно – стандарт 5000 x 7500 мм / мм
"* у станков после капитального ремонта размер зажимных ""Т"" пазов 23/24 мм"
** Понижение точности / грузоподъемности в крайних положениях перемещения оси X
*** Вариантное исполнение, лимит X = 1200 мм, деталь центрировать
Параметры планшайбы
Диаметр планшайбы 600 мм
Диаметр/глубина центрального отверстия планшайбы 280H6 / 8 мм
U... выдвижение резцовой каретки планшайбы 210 мм
Максимальный диаметр торцовой обработки 900 мм
Диапазон оборотов планшайбы – 16 ступеней 7,1 - 224 об / мин
Перечень поддерживанных стандартов крепежного хвостовика / наконечника (HUN)
Хвостовик Стандарт Наконечник
Длинный конус – метрический ČSN 220432 4100744
Длинный конус – метрический DIN 2080 4100744
Длинный конус – дюймовый NMTB 50 4100988
Короткий конус – метрический ČSN 220434 4100793
Короткий конус – метрический DIN 69871 4100793
Короткий конус – метрический MAS BT 403-1982 4100793
Короткий конус – дюймовый CAT ANSI / ASME B5.50-1985 4100917
Перечень поддерживанных стандартов крепежного хвостовика / наконечника (MUN)
Хвостовик Стандарт Наконечник
Длинный конус – метрический ČSN 220432 4100597
Длинный конус – метрический DIN 2080 4100597
Длинный конус – дюймовый NMTB 50 4100892
Короткий конус – метрический ČSN 220434 4100809
Короткий конус – метрический DIN 69871 4100809
Короткий конус – метрический MAS BT 403-1982 4100809
Короткий конус – дюймовый CAT ANSI / ASME B5.50-1985 4100913
Параметры опоры борштанг
Расстояние между торцом шпинделя и подшипником опоры 2800 мм
Ось подшипника опоры над столом 0 - 1120 мм
Ускоренная подача подшипника 696 мм / мин
Внутренний диаметр подшипника 150 H7 мм
Мошность двигателя опоры 0,55 кВт
Обороты двигателя опоры 2780 об / мин

техническая спецификация

(техническая спецификация в07.02, tab в07.04)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • горизонтально-расточный станок с ручным управлением
  • неподвижная стойка, крестообразно-передвижной стол
  • 4 линеарные (базовые) оси + поворотный стол
  • выдвижной рабочий шпиндель
  • планшайба с кареткой резца
  • станок предназначен для малосерийного металлообрабатывающего производства
  • оборудование предназначено для черновой и чистовой обработки
  • цифровое измерение базовых осей и поворота стола с индикацией положения
  • по желанию заказчика возможно оснащение станка охлаждающим устройством (CHZ)
  • направляющими или зажимными фланцами, фрезерными головками и т.д.

Возможна адаптация исполнения станка к требованиям заказчика.

Стандартное исполнение станка

Передвижные узлы станка

  • X – передвижение саней поворотного стола на продольных санях
  • Z – передвижение продольных саней по станине
  • Y – вертикальное передвижение шпиндельной бабки по стойке
  • W – выдвижение шпинделя
  • U – выдвижение резцовой каретки планшайбы
  • B – поворот стола
  • S – вращение рабочего шпинделя и планшайбы

Направляющие групп

  • на всех линейных осях направляющие плоскости шлифованы, противоположная плоскость подлита пластиком
  • направляющие плоскости станины и продольных саней облицованы закаленными пластинами
  • направляющие плоскости стола и планшайбы шаброваны

Смазка

  • смазочный агрегат HYTOS
  • смазка центральная, временная / зависима от пройденного пути, управляемая автоматом в электрошкафу
  • смазывает оси X, Y, Z, W, B – все оси одновременно
  • ось U смазывается с помощью масленки

Крепление

  • оси X, Y, Z, W, B – ручное, рычажное

Шпиндельная бабка

  • выдвижной рабочий шпиндель + планшайба
  • гидравлический отжим инструмента ISO50 (HUN) – рычажный зажим
  • гидравлический агрегат HYTOS
  • асинхронный электродвигатель для привода вращения шпинделя и перемещений всех осей с преобразователем частоты – плавной пуск и останов, защита против перезагрузке, направление вращения
  • привод шпинделя и перемещений с помощью механической зубчатой передачи
  • механическое переключение вращения и передвижения
  • на шпиндельной бабке установлены почти все элементы управления станком
  • балансировка шпиндельной бабки – цепь и противовес в стойке

Измерение положения

  • в основном исполнении приспособление для последующей установки системы измерения

Электрическая разводка

  • оси X, Z, W – цепные электроносители IGUS
  • ось Y – защитный шланг

Закрытие станка

  • закрытие части направляющих плоскостей станины между стойкой и продольными санями с помощью телескопического кожуха

Возможные варианты напряжения

  • 50Гц – 3 x 400В, 3 x 415В, 3 x 500В
  • 60Гц – 3 x 220В, 3 x 440В, 3 x 460В, 3 x 480В, 3 x 575В
  • параметры электрических элементов, указанные в таблице, относятся к варианту 3 x 400В / 50 Гц

Вариантное исполнение

Измерение положения HEIDENHAIN

  • цифровое оптическое измерение и индикаторное устройство
  • индикация PT8016 для измерения осей X, Y, Z, W, B
  • индикация ND7013 для измерения осей X, Y, Z
  • оси X, Y, Z, W – инкрементальные датчики линейных перемещений
  • ось B – инкрементальный датчик вращения
  • оптическое измерение стола 4 x 90° с автоматическим временным выключением

Измерение положения RENISHAW

  • только для линеарных осей – X, Y, Z, W
  • инкрементальная магнетическая система измерения LM10
  • индикация D4M
  • оптическое измерение стола 4 x 90° с автоматическим временным выключением

CE – действительно для Европейского союза

  • комплект предохранительных элементов для действующих законоположений и технических норм
  • подвижное прикрытие обслуживающего персонала у шпиндельной бабки
  • сплошной ручной маховик-колесо на шпиндельной бабке заменяет первоначальное ободовое колесо
  • лесенка к шпиндельной бабке
  • ограждение рабочего пространства станка

Варианты зажима инструмента

  • зажим инструмента Морзе МК6
  • моторный зажим инструмента ISO50 (MUN) – с шариковым креплением

ПРИНАДЛЕЖНОСТИ

Список основных (стандартно поставляемых) принадлежностей станка

  • крепежный фланец SP100
  • держатель DN100
  • шомпол конусной полости шпинделя VK-ISO50
  • наконечник для крепления инструмента – 15 штук
  • анкерный материал KM100
  • набор инструментов для обслуживания и ухода
  • базовый комплект запчастей
  • сопроводительная техническая документация

Список специальных принадлежностей станка

  • переносной пульт управления PP 100 (необходимо заказать одновременно со станком)
  • устройство для охлаждения инструментов эмульсией CHZ100
  • устройство для охлаждения инструментов воздухом CHZ-V
  • выдувание конуса для инструмента воздухом
  • направляющая опора шпинделя длинная PVD100-550
  • зажимная опора шпинделя SP100-500
  • зажимной фланец до SP100/800 об/мин
  • фрезерная головка (перпендикулярный) FP40-100
  • универсальная фрезерная головка UFP40-100
  • набор сменных колес для нарезки резьбы RZ100
  • телескопический держатель TD50

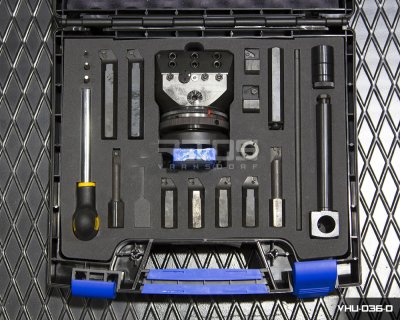

  • расточная головка универсальная VHU-ISO50
  • крепежный кубик UK500, UK1000, UK1500, UK2000
  • крепежные угольники UU800, UU950, UU1120, UU1450, UU1620
  • набор запасных частей для трехлетней эксплуатации
  • измерительный контактный зонд KT130 HEIDENHAIN
  • транспортные штанги (в контейнер необходимые)

Список специальных принадлежностей станка – станок с опорой борштанг

  • опора борштанг LN100
  • борштанга длинная гладкая VT80-2500-ISO50
  • борштанга длинная гладкая VT80-3150-ISO50
  • борштанга длинная гладкая VT100-2500-ISO50
  • борштанга длинная гладкая VT100-3150-ISO50
  • втулка скольжения для подшипника опоры (люнета) борштанги LLK-150/80
  • втулка скольжения для подшипника опоры (люнета) борштанги LLK-150/100
  • расточные головки с тремя резцами VH80, VH100

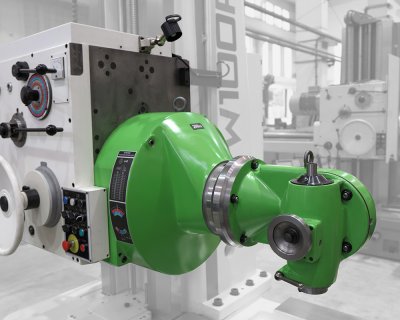

Alternative machining

Spindle guiding and clamping

Boring bar support (steady rest)

Touch probes

Others

Clamping accessories
