(техническая спецификация в07.02, tab в07.04)

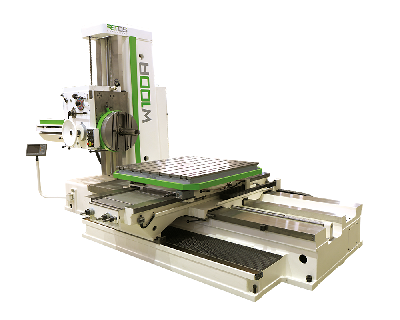

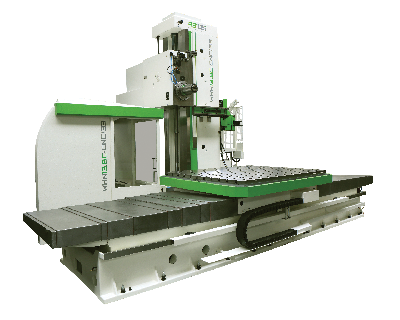

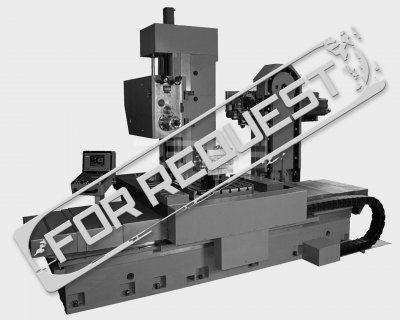

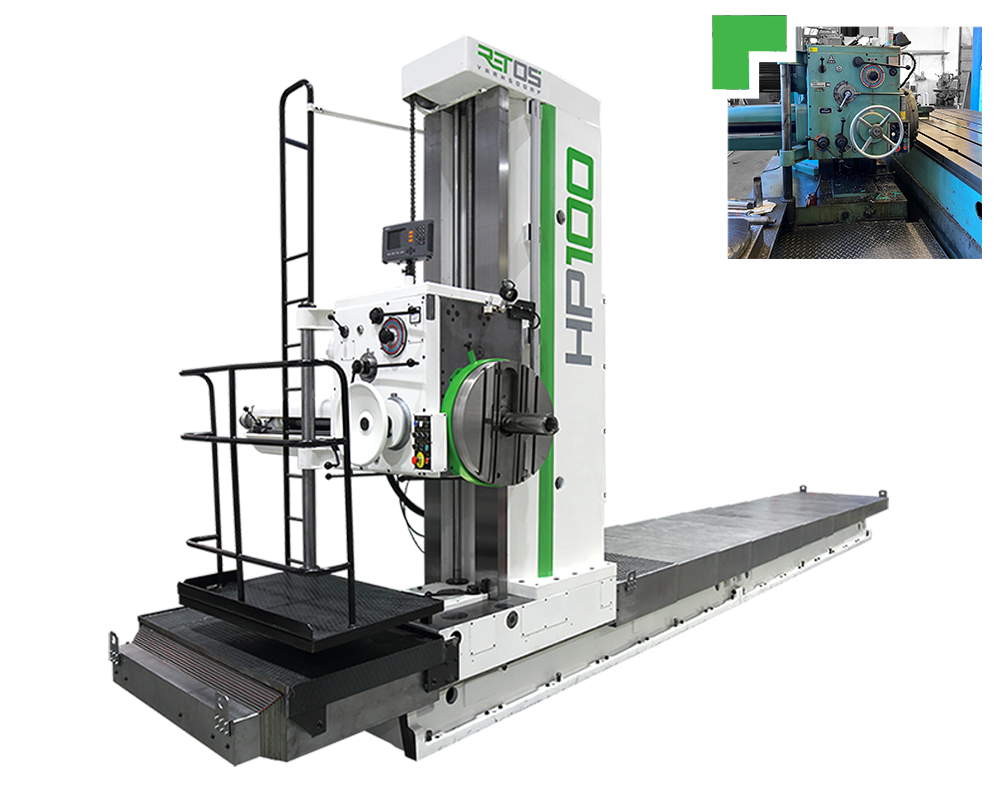

Исполнение успешного станка W100A в исполнении с подвижной колонной.
Основные характеристики
- универсальный ручной горизонтально-расточный станок с подвижной колонной
- поперечно передвижная стойка с шпиндельной бабкой
- 3 линейные оси
- выдвижной рабочий шпиндель

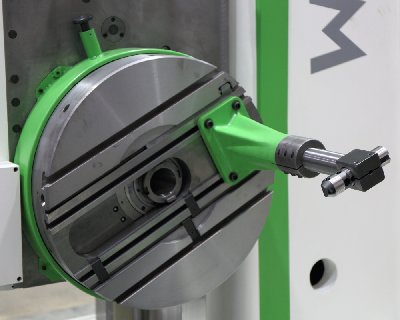

- планшайба
- станок предназначен для штучного и малосерийного производства
- подходящий как для черновой, так и для чистовой обработки
- цифровое измерение линейных осей и поворота стола с индикацией позиции
- по заказу возможно станок оснастить охлаждением инструмента (CHZ), направляющим или зажимным фланцом, фрезерным прибором итд.
- деталь закрепляется на зажимную доску или поворотный стол (невходит в базовый комплект поставки)
Исполнение станка может быть в деталях приспособлено потребности заказчика.
Стандартное Исполнение станка
Управляемые оси
- X – поперечное передвижение саней стойки по станине
- Y – вертикальное перемещение шпиндельной бабки по стойке
- Z – выдвижение шпинделя
- U – выдвижение резцовой каретки планшайбы
- S – вращение рабочего шпинделя и планшайбы
Направляющие групп
- на всех линейных осях направляющие плоскости шлифованы, противоположная плоскоть подлита пластиком
- направляющие плоскости станины облицованны закаленными пластинами
- направляющие планшайбы шаброваны
Смазка
- смазочный агрегат HYTOS
- смазка центральная, временная / зависима от пройденного пути, управляемая автоматом в электрошкафу
- смазывает оси X, Y, Z – все оси одновременно
- ось U смазивается с помощью масленки
Крепление
- оси X, Y, Z – ручное, рычажное

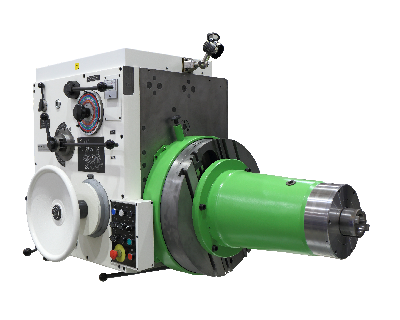

Шпиндельная бабка
- одинаковая как у станкa W100A
- выдвижной рабочий шпиндель + планшайба
- гидравлический отжим инструмента ISO50 (HUN) – рычажный зажим
- гидравлический агрегат HYTOS
- асинхронный электродвигатель для привода вращения шпинделя и перемещений всех осей с преобразователем частоты – плавной пуск и останов, защита против перезагрузке, направление вращения
- привод шпинделя и перемещений с помощью механической зубчатой передачи
- механическое переключение вращения и передвижения
- на шпиндельной бабке установленны почти все элементы управления станком
- в состав шпиндельной бабки входит площадка для обслуживающего персонала
- балансировка шпиндельной бабки – цепь и противовес в стойке
Измерение положения
- в основном исполнении приспособление для последующей установки системы измерения
Электрическая розводка
- оси X, Z – цепные электроносители IGUS
- ось Y – защитный шланг
Закрытие станка
- полное закрытие направляющих плоскостей станины оси X
Возможные варианты напряжения
- 50Гц - 3 x 400В, 3 x 415В, 3 x 500В
- 60Гц - 3 x 220В, 3 x 440В, 3 x 460В, 3 x 480В, 3 x 575В
- параметры электрических элементов, указанные в таблице, относятся к варианту 3 x 400В / 50 Гц
Станину возможно соединять для достижения требуемой длины перемещения оси X.
Вариантное исполнение + периферии

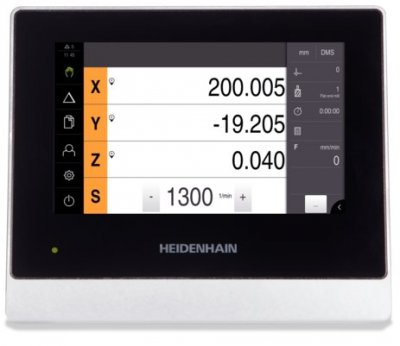

Измерение положения HEIDENHAIN
- цифровое оптическое измерение и индикаторное устройство
- индикация ND7013 для измерения осей X, Y, Z
- оси X, Y, Z – инкрементальные датчики линейных перемещений
CE – действительно для Европейского союза
- комплект предохранительных элементов для действующих законоположений и технических норм
- подвижное прикрытие обслуживающего персонала у шпиндельной бабк
- сплошной ручной маховик-колесо на шпиндельной бабке заменяет первоначальное ободовое колесо

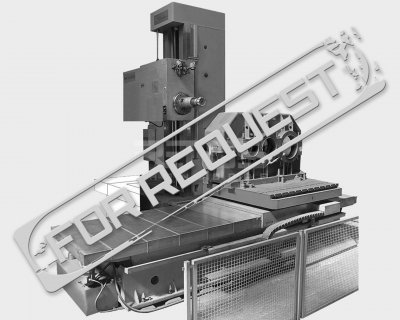

- ограждение рабочего пространства станка
Варианты зажима инструмента
- зажим инструмента Морзе МК6
- моторный зажим инструмента ISO50 (MUN) – с шариковым креплением
| Перечень поддерживанных стандартов крепежного хвостовика / наконечника (MUN) |
| Хвостовик |
Стандарт |
Наконечник |
| Длинный конус – метрический |
ČSN 220432 |
4100597 |
| Длинный конус – метрический |
DIN 2080 |
4100597 |
| Длинный конус – дюймовый |
NMTB 50 |
4100892 |
| Короткий конус – метрический |
ČSN 220434 |
4100809 |
| Короткий конус – метрический |
DIN 69871 |
4100809 |
| Короткий конус – метрический |
MAS BT 403-1982 |
4100809 |
| Короткий конус – дюймовый |
CAT ANSI / ASME B5.50-1985 |
4100913 |

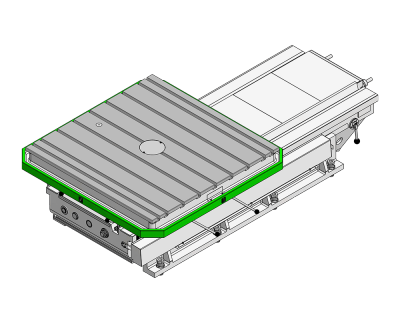

Зажимная плита
- зажимная плита UD4C – 4020 x 1885
- зажимная плита UD4D – 2420 x 1885
| Параметры зажимной плиты UD4C |
| Размеры зажимной поверхности |
4020 x 1875 |
мм x мм |
| Размер зажимных "T" пазов |
36 H12 |
мм x мм |
| Грузоподъёмность зажимной плиты |
80000 |
кг |
| Вес зажимной плиты |
8200 |
кг |
| Базовый размер - ширина x длина x высота |
4020 x 1885 x 400 |
мм |
| Параметры зажимной плиты UD4D |
| Размеры зажимной поверхности |
2420 x 1875 |
мм x мм |
| Размер зажимных "T" пазов |
36 H12 |
мм |
| Грузоподъёмность зажимной плиты |
45000 |
кг |
| Вес зажимной плиты |
5000 |
кг |
| Базовый размер - ширина x длина x высота |
2420 x 1885 x 400 |
мм
|
ПРИНАДЛЕЖНОСТИ
Список основных (стандартно поставляемых) принадлежностей станка

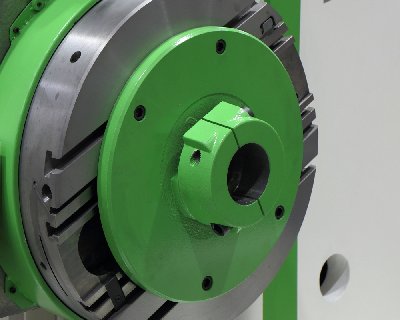

- крепежный фланец SP100

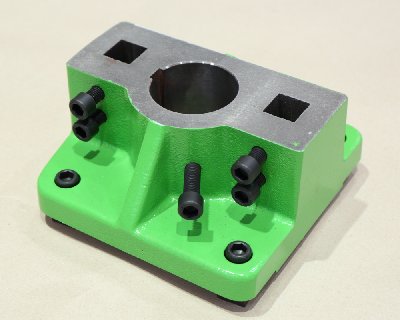

- держатель DN100
- шомпол конусной полости шпинделя VK-ISO50
- наконечник для крепления инструмента – 15 штук
- анкерный материал KM100
- набор инструментов для обслуживания и ухода
- базовый комплект запчастей
- сопроводительная техническая документация
Список специальных принадлежностей станка
- устройство для охлаждения инструментов воздухом CHZ-V
- выдувание конуса для инструмента воздухом

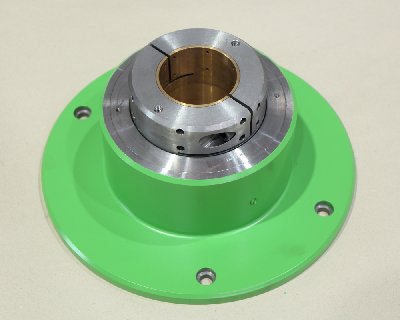

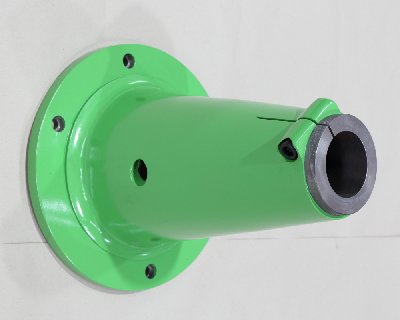

- направляющая опора шпинделя длинная PVD100-550
- зажимная опора шпинделя SP100-500
- зажимной фланец до SP100/800 об/мин

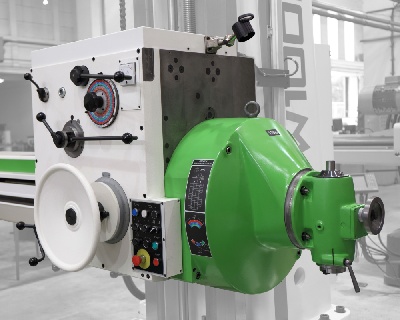

- фрезерная головка (перпендикулярный) FP40-100

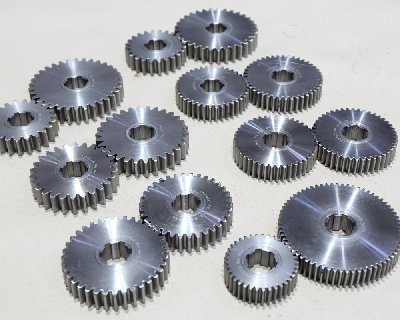

- набор сменных колес для нарезки резьбы RZ100
- телескопический держатель TD50
- расточная головка универсальная VHU-ISO50

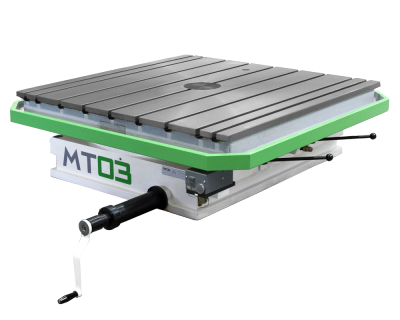

- поворотный стол MT03

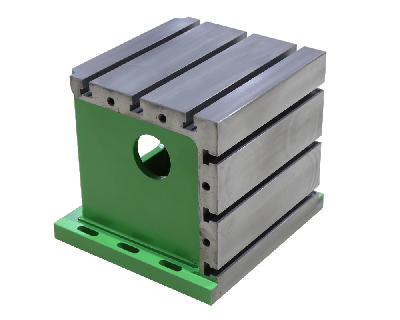

- крепежный кубик UK500, UK1000, UK1500, UK2000, UK2500, UK3000

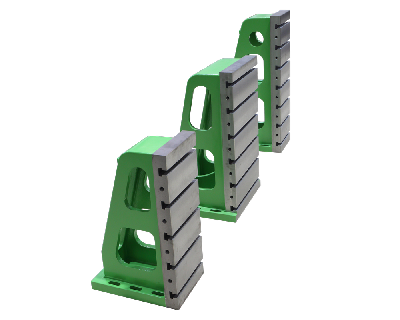

- крепежные угольники UU800, UU950, UU1120, UU1450, UU1620, UU2000, UU2500, UU3000
- набор запасных частей для трехлетней эксплуатации

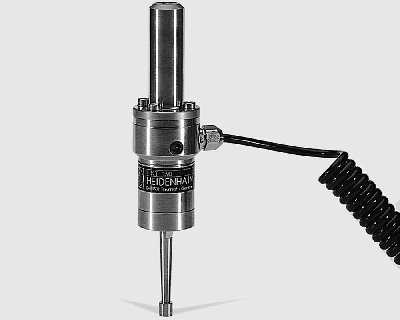

- измерительный контактный зонд KT130 HEIDENHAIN
- транспортные штанги (в контейнер необходимые)
