Horizontal Bohrwerke

W100A

Konventionelles Waagerechtes Bohrwerk – Tischausführung

Broschüre Anfrage
  • die letzte konventionelle Maschine aus der Produktion der Firma TOS VARNSDORF, die serienmäßig hergestellt wird
  • robuste Bauart
  • Verstellung der Achse X = 1600 mm

Wichtigste Parameter

Arbeitsspindel-Durchmesser  100  mm
Spannkegel  50  ISO
Arbeitsspindel-Drehzahl  1120  U / min
Tisch-Querverstellung (X)  1600  mm
Spindelstock-Verstellung (Y)  1120  mm
Tisch-Längsverstellung (Z)  810 / 1250 / 1750  mm
Spindel-Verstellung (W)  900  mm
Aufspannfläche des Tisches  max. 1500 x 1500  mm x mm
Tragfähigkeit des Tisches  max. 5000  kg

Weitere Parameter

Parameter der Maschine
Arbeitsspindel-Durchmesser 100 mm
Spannkegel 50 ISO
Spindeldrehzahl – 23 Gänge 7,1 - 1120 U / min
Leistung des Hauptmotors 11 kW
Drehzahl des Hauptmotors 1460 U / min
Maximales Drehmoment der Spindel – Nmin 3350 Nm
Maximales Drehmoment der Spindel – Nmax 78,5 Nm
X…Querverstellung des Tisches 1600 (1800 **) mm
Z…Längsverstellung des Tisches – kurzes Bett (ohne Lünette) 810 mm
Z…Längsverstellung des Tisches – langes Bett (mit / ohne Lünette) 1250 mm
Z…Längsverstellung des Tisches – langes Bett (mit / ohne Lünette) 1750 mm
Y…Vertikalerstellung des Spindelstocks – Tisch 1250 x 1250 1120 mm
Y…Vertikalerstellung des Spindelstocks – Tisch 1500 x 1500 1100 mm
W…Verstellung der Spindel 900 mm
Aufspannfläche des Tisches 1250 x 1250 mm x mm
1500 x 1500 mm x mm
Breite der Spannnuten 22 H8 * mm
Tragfähigkeit des Tisches – 1250 x 1250 3000 (5000 ***) kg
Tragfähigkeit des Tisches – 1500 x 1500 2500 (5000 ***) kg
Arbeitsvorschübe...X, Y, Z, W, U – 18 Gänge 18 - 900 mm / min
Arbeitsvorschübe...X, Y, Z, W, U – 32 Gänge 0,02 - 12 mm / U
Gewindeschneide-Vorschübe...X, Y, Z, W, U – metrisch – 18 Gänge 0,25 - 12 mm / U
Gewindeschneide-Vorschübe...X, Y, Z, W, U – Zoll – 18 Gänge 120 - 2,5 "Gang / 1"""
Eilgang...X, Y, Z, W, U 2800 mm / min
Eilgang des Drehtisches...B 1 U / min
Anschlussleistung 15 kVA
Maschinengewicht 14000 kg
Standardfarbe von Maschine und Zubehör weiß 9010 / grün 6018 RAL
Standardfarbe von Schutzzäunen schwarz 9011 / gelb 1018 RAL
Aufbaufläche inklusive CE – Richtwert 5000 x 7500 mm x mm
* bei generalüberholten Maschinen ist die Breite der Spannnuten gewöhnlich 23/24 mm
** Option, Verringerung der Genauigkeit / Tragfähigkeit jeweils am Ende des Verfahrwegs der Achse X
*** Option, Beschränkung X = 1200 mm, Werkstück zentrieren
Parameter der Planscheibe
Planscheiben-Durchmesser 600 mm
Durchmesser / Tiefe der Zentrierbohrung 280H6 / 8 mm
U...Verstellung des Planschiebers 210 mm
Maximaler Durchmesser beim Plandrehen 900 mm
Planscheiben-Drehzahl – 16 Gänge 7,1 - 224 U / min
Liste unterstützter Werkzeugschaft- / Spannaufsatz-Normen (HUN)
Werkzeugschaft Norm Spannaufsatz
Langer Schaft – metrisch ČSN 220432 4100744
Langer Schaft – metrisch DIN 2080 4100744
Langer Schaft – Zoll NMTB 50 4100988
Kurzer Schaft – metrisch ČSN 220434 4100793
Kurzer Schaft – metrisch DIN 69871 4100793
Kurzer Schaft – metrisch MAS BT 403-1982 4100793
Kurzer Schaft – Zoll CAT ANSI / ASME B5.50-1985 4100917
Liste unterstützter Werkzeugschaft- / Spannaufsatz-Normen (MUN)
Werkzeugschaft Norm Spannaufsatz
Langer Schaft – metrisch ČSN 220432 4100597
Langer Schaft – metrisch DIN 2080 4100597
Langer Schaft – Zoll NMTB 50 4100892
Kurzer Schaft – metrisch ČSN 220434 4100809
Kurzer Schaft – metrisch DIN 69871 4100809
Kurzer Schaft – metrisch MAS BT 403-1982 4100809
Kurzer Schaft – Zoll CAT ANSI / ASME B5.50-1985 4100913
Parameter der Lünette
Von Stirn der Hohlspindel bis Lünettenlager 2800 mm
Lagerachshöhe über Aufspannfläche 0 - 1120 mm
Eilgang des Lagers 696 mm / min
Bohrung des Lagers 150 H7 mm
Leistung des Lünettenmotors 0,55 kW
Drehzahl des Lünettenmotors 2780 U / min

Technische Spezifikation

(technische Spezifikation v08.01)

Das Modell W100A ist die letzte Ausführung der erfolgreichen Maschinenserie H100, H100A, W100, W100A und gleichzeitig das letzte Bohrwerk klassischer Konzeption, das von der Mutterfirma TOS VARNSDORF a.s. stammt. RETOS VARNSDORF s.r.o. übernahm 2005 die Produktion und hat seit dem 01.01.2009 die alleinigen Vertriebsrechte.

Eckdaten

  • manuell gesteuerte Bohr- und Fräsmaschine
  • fester Ständer, kreuzweise verstellbarer Drehtisch
  • 4 lineare Achsen + Drehtisch
  • ausfahrbare Arbeitsspindel
  • Planscheibe mit Planschieber
  • die Maschine ist für die maschinelle Stück- und Kleinserien-Produktion bestimmt
  • sowohl für das Schruppen, als auch für Nachbearbeitungen geeignet
  • wahlweise mit digitaler Abmessung mit Positionsanzeige, Werkzeugkühlung , Lünette, Führungs- oder Klemmstütze, Fräskopf u. v. m.



Details der Maschinenausführung können an die Anforderungen des Kunden angepasst werden.

Standartausführung

Verstellbare Baugruppen

  • X – Verstellung des Drehtischschlittens auf dem Längsschlitten
  • Z – Verstellung des Längsschlittens auf dem Bett
  • Y – Vertikalverstellung des Spindelstocks am Ständer
  • W – Verstellung der Spindel
  • U – Verstellung des Planschiebers
  • B – Drehung des Tisches
  • S – Drehung der Arbeitsspindel und der Planscheibe

Führungen der Baugruppen

  • Gleitbahnen aller Linearachsen geschliffen, Gegenflächen mit Harz untergossen
  • Gleitbahnen des Bettes und des Längsschlittens mit gehärteten Stahlleisten verkleidet
  • Gleitbahnen des Drehtisches und der Planscheibe geschabt

Schmierung

  • Schmieraggregat HYTOS
  • Zentralschmierung, zeitbestimmt
  • schmiert die Achsen X, Y, Z, W, B – alle gleichzeitig
  • Achse U durch Nippel geschmiert

Klemmung

  • Achsen X, Y, Z, W, B – manuell, mittels Hebel

Spindelstock

  • ausfahrbare Arbeitsspindel + Planscheibe
  • hydraulisches Ausspannen des Werkzeugs ISO50 (HUN) – Hebelspanner
  • hydraulisches Aggregat HYTOS
  • Asynchronmotor für den Antrieb der Spindelumdrehungen und der Vorschübe aller Achsen
  • Spindel- / Vorschubantrieb durch Getriebestufen – Zahnräder
  • manuelle Schaltung der Getriebe- / Vorschubsstufen
  • fast alle Bedienelemente der Maschine befinden sich am Spindelstock
  • Auswuchtung des Spindelstocks – im Ständer geführte Kette mit Gegengewicht

Messsystem

  • Ausführung PZI – Vorbereitung zur nachträglichen Montage des Messsystems

Energieverteilung

  • Achsen X, Z, W – Energieketten
  • Achse Y – Schutzschlauch

Schutzabdeckung der Maschine

  • teilweise Abdeckung der Gleitbahnen zwischen Ständer und Längsschlitten durch Teleskopabdeckung

Stromspannungsvarianten

  • 50Hz – 3 x 400 V, 3 x 415 V, 3 x 500 V
  • 60Hz – 3 x 220 V, 3 x 440 V, 3 x 460 V, 3 x 480 V, 3 x 575 V
  • die in den Tabellen angegebenen Parameter der Elektrokomponenten gelten für Variante 3 x 400 V / 50 Hz

Wahlausführung

Messsystem HEIDENHAIN

  • digitales optisches Messsystem mit Positionsanzeige
  • Positionsanzeige PT8016 für die Abmessung von Achsen X, Y, Z, W, B
  • Positionsanzeige ND7013 für die Abmessung von Achsen X, Y, Z
  • Achsen X, Y, Z, W – inkrementale Längenmessgeräte
  • Achse B – inkrementaler Drehgeber
  • optische Tischabmessung 4 x 90°

CE – obligatorisch in der EU

  • Gesamtsystem der Sicherheitselemente gemäß den jeweiligen Rechtsvorschriften und technischen Normen
  • verschiebbarer Bedienschutz am Spindelstock
  • das volle Handrad am Spindelstock ersetzt das ursprüngliche strahlenförmige
  • Stufen zum Spindelstock
  • Umzäunung des Arbeitsraumes der Maschine

Varianten des Werkzeugspannens

  • Werkzeugspannen Morse MK6
  • motorisches Werkzeugspannen ISO50 (MUN) – Kugelspanner
 Liste unterstützter Werkzeugschaft- / Spannaufsatz-Normen (MUN)
 Werkzeugschaft Norm Spannaufsatz
 Langer Schaft – metrisch ČSN 220432 4100597
 Langer Schaft – metrisch DIN 2080 4100597
 Langer Schaft – Zoll NMTB 50 4100892
 Kurzer Schaft – metrisch ČSN 220434 4100809
 Kurzer Schaft – metrisch DIN 69871 4100809
 Kurzer Schaft – metrisch MAS BT 403-1982 4100809
 Kurzer Schaft – Zoll CAT ANSI / ASME B5.50-1985 4100913

CHZ – Werkzeugkühlung – Emulsion

  • Werkzeugkühlung mittels mobiler Düse an magnetischem Ständer
  • separate Kühleinheit – Tank mit Pumpe
  • Tankvolumen 50 l (nutzbar)
  • maximaler Druck 0,4 bar / 25 l/min

Teleskopabdeckung der Achse X

  • vollständige Abdeckung der Gleitbahnen von Achse X
  • ersetzt die teilweise, verschiebbare Abdeckung des Längsschlittens
  • vergrößert die Aufbaufläche der Maschine

Zubehör

Standardmäßig geliefertes Zubehör

  • Klemmstütze SP100-100
  • kleiner Meißelhalter DN100
  • Putzkegel VK-ISO50
  • Spannaufsätze – 15 Stück
  • Ankermaterial KM
  • Werkzeug-Grundausrüstung zur Bedienung und Wartung
  • Ersatzteil-Grundausrüstung
  • technische Begleitdokumentation

Sonderzubehör

  • tragbares Bedienpanel PP100
  • Werkzeugkühlung durch Emulsion CHZ100
  • Werkzeugkühlung durch Luft CHZ-V
  • Blasluft durch die Spindelmitte
  • Führungsstütze PVD100-550
  • Klemmstütze SP100-500
  • Klemmstütze SP100-200/800 U/min
  • Fräskopf FP40-100

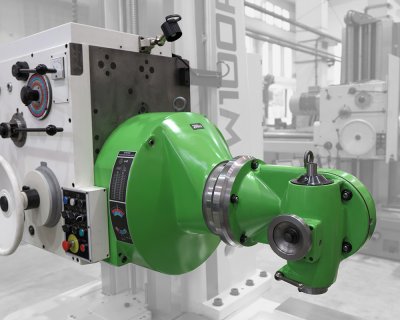

  • Universal-Fräskopf UFP40-100
  • Wechselräder zum Gewindeschneiden RZ100
  • Teleskophalter TD50
  • glatte Bohrstange VT80-2500-ISO50
  • glatte Bohrstange VT80-3150-ISO50
  • glatte Bohrstange VT100-2500-ISO50
  • glatte Bohrstange VT100-3150-ISO50
  • Gleithülse des Lünettenlagers LLK-150/80
  • Gleithülse des Lünettenlagers LLK-150/100

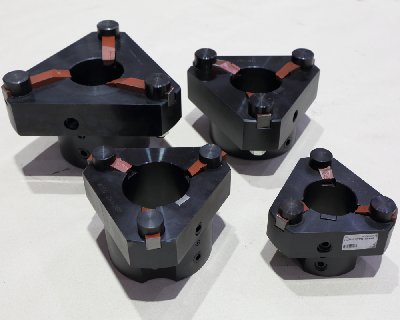

  • Dreiflügelmeißel VH80
  • Dreiflügelmeißel VH80, VH100
  • Bohrkopf VHU-ISO50
  • Spannwürfel UK500, UK1000, UK1500, UK2000
  • Spannwinkel UU800, UU950, UU1120, UU1450, UU1620
  • Ersatzteilpaket für 3-jährigen Betrieb
  • Werkstück-Tastsystem KT130 HEIDENHAIN
  • Transportstangen (erforderlich für den Container)

Sonderzubehör – Maschine mit Lünette

  • Lünette LN100
  • glatte Bohrstange VT80-2500-ISO50
  • glatte Bohrstange VT80-3150-ISO50
  • glatte Bohrstange VT100-2500-ISO50
  • glatte Bohrstange VT100-3150-ISO50
  • Gleithülse des Lünettenlagers LLK-150/80
  • Gleithülse des Lünettenlagers LLK-150/100
  • Dreiflügelmeißel VH80
  • Dreiflügelmeißel VH80, VH100
 Parameter der Lünette
 Von Stirn der Hohlspindel bis Lünettenlager 2800 mm
 Lagerachshöhe über Aufspannfläche 0 - 1120 mm
 Eilgang des Lagers 696 mm / min
 Bohrung des Lagers 150 H7 mm
 Leistung des Lünettenmotors 0,55 kW
 Drehzahl des Lünettenmotors 2780 U / min
