(technische Spezifikation v08.01)
Eckdaten

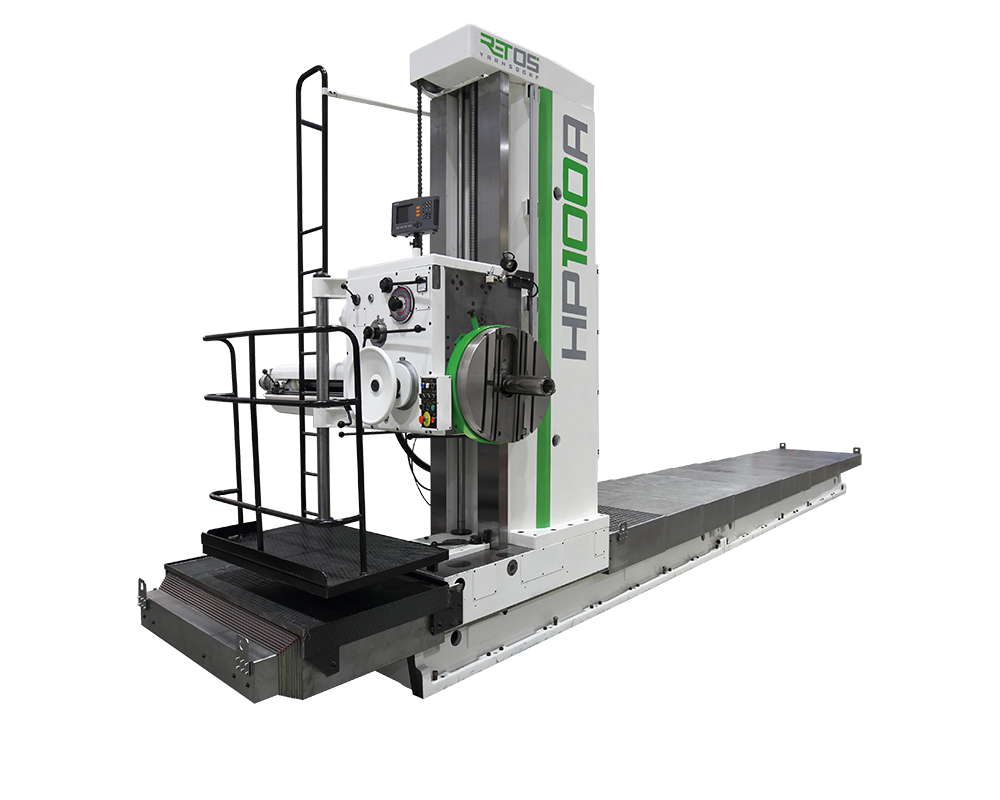

- manuell gesteuerte Platten-Bohr- und Fräsmaschine
- quer verstellbarer Ständer mit Spindelstock
- 3 lineare Achsen
- ausfahrbare Arbeitsspinde
- Planscheibe mit Planschieber
- die Maschine ist für die maschinelle Stück- und Kleinserien-Produktion bestimmt
- sowohl für das Schruppen, als auch für Nachbearbeitungen geeignet
- wahlweise mit digitaler Abmessung mit Positionsanzeige, Kühlung, Führungs- oder Klemmstütze, Fräskopf u. v. m.
- das Werkstück wird auf eine Aufspannfläche oder einen Drehtisch aufgespannt (nicht Teil der Maschine – Sonderzubehör)
Details der Maschinenausführung können an die Anforderungen des Kunden angepasst werden.
Standardausführung
Verstellbare Baugruppen
- X – Querverstellung des Ständerschlittens auf dem Bett
- Y – Vertikalverstellung des Spindelstocks am Ständer
- Z – Verstellung der Spindel
- U – Verstellung des Planschiebers
- S – Drehung der Arbeitsspindel und der Planscheibe
Führungen der Baugruppen
- Gleitbahnen aller Linearachsen geschliffen, Gegenflächen mit Harz untergossen
- Gleitbahnen des Bettes mit gehärteten Stahlleisten verkleidet
- Gleitbahnen der Planscheibe geschabt
Schmierung
- Schmieraggregat HYTOS
- Zentralschmierung, zeitbestimmt
- schmiert die Achsen X, Y, Z – alle gleichzeitig
- Achse U durch Nippel geschmiert
Klemmung
- Achsen X, Y, Z – manuell, mittels Hebel
Spindelstock
- Spindelstock der Maschine W100A
- ausfahrbare Arbeitsspindel + Planscheibe
- hydraulisches Ausspannen des Werkzeugs ISO50 (HUN) – Hebelspanner
- hydraulisches Aggregat HYTOS
- Asynchronmotor für den Antrieb der Spindelumdrehungen und der Vorschübe aller Achsen
- Spindel- / Vorschubantrieb durch Getriebestufen – Zahnräder
- manuelle Schaltung der Getriebe- / Vorschubstufen
- fast alle Bedienelemente der Maschine befinden sich am Spindelstock
- Teil des Spindelstocks ist eine Bedienungsbühne
- Auswuchtung des Spindelstocks – im Ständer geführte Kette mit Gegengewicht
Messsystem
- Ausführung PZI – Vorbereitung zur nachträglichen Montage des Messsystems
Energieverteilung
- Achsen X, Z – Energieketten
- Achse Y – Schutzschlauch
Schutzabdeckung der Maschine
- vollständig abgedeckte Gleitbahnen der Achse X
Stromspannungsvarianten
- 50Hz – 3 x 400V, 3 x 415V, 3 x 500V
- 60Hz – 3 x 220V, 3 x 440V, 3 x 460V, 3 x 480V, 3 x 575V
- die in den Tabellen angegebenen Parameter der Elektrokomponenten gelten für Variante 3 x 400 V / 50 Hz
Es können mehrere Betten miteinander verbunden werden, um den erforderlichen Verfahrweg zu erreichen.
Wahlausführung + Zusatzausrüstung
Messsystem HEIDENHAIN
- digitales optisches Messsystem mit Positionsanzeige
- Positionsanzeige ND7013 für die Abmessung von Achsen X, Y, Z
- Achsen X, Y, Z – inkrementale Längenmessgeräte
CE – obligatorisch in der EU
- Gesamtsystem der Sicherheitselemente gemäß den jeweiligen Rechtsvorschriften und technischen Normen
- verschiebbarer Bedienschutz am Spindelstock
- das volle Handrad am Spindelstock ersetzt das ursprüngliche strahlenförmige
- Umzäunung des Arbeitsraumes der Maschine
Varianten des Werkzeugspannens
- Werkzeugspannen Morse MK6
- motorisches Werkzeugspannen ISO50 (MUN) – Kugelspanner
| Liste unterstützter Werkzeugschaft- / Spannaufsatz-Normen (MUN) |
| Werkzeugschaft |
Norm |
Spannaufsatz |
| Langer Schaft – metrisch |
ČSN 220432 |
4100597 |
| Langer Schaft – metrisch |
DIN 2080 |
4100597 |
| Langer Schaft – Zoll |
NMTB 50 |
4100892 |
| Kurzer Schaft – metrisch |
ČSN 220434 |
4100809 |
| Kurzer Schaft – metrisch |
DIN 69871 |
4100809 |
| Kurzer Schaft – metrisch |
MAS BT 403-1982 |
4100809 |
| Kurzer Schaft – Zoll |
CAT ANSI / ASME B5.50-1985 |
4100913 |
CHZ – Werkzeugkühlung – Emulsion
- Werkzeugkühlung mittels mobiler Düse an magnetischem Ständer
- Kühleinheit im Maschinenfundament integriert
- Einheit mit Pumpe und Wasserstandmesser
- Volumen des Tanks (der Grube) ca. 500 l (nutzbar)
- maximaler Druck 4 bar / 32 l/min
Spannplatte
- Spannplatte UD4C – 4020 x 1885
- Spannplatte UD4D – 2420 x 1885
| Parameter der Spannplatte UD4C |
| Aufspannfläche der Spannplatte |
4020 x 1875 |
mm x mm |
| Breite der Spannnuten |
36 H12 |
mm |
| Tragfähigkeit der Spannplatte |
80000 |
kg |
| Gewicht der Spannplatte |
8200 |
kg |
| Sollmaße – Länge x Breite x Höhe |
4020 x 1885 x 400 |
mm |
| Parameter der Spannplatte UD4D |
| Aufspannfläche der Spannplatte |
2420 x 1875 |
mm x mm |
| Breite der Spannnuten |
36 H12 |
mm |
| Tragfähigkeit der Spannplatte |
45000 |
kg |
| Gewicht der Spannplatte |
5000 |
kg |
| Sollmaße – Länge x Breite x Höhe |
2420 x 1885 x 400 |
mm |
Zubehör
Standardmäßig geliefertes Zubehör
- Klemmstütze SP100-100
- kleiner Meißelhalter DN100
- Putzkegel VK-ISO50
- Spannaufsätze – 15 Stück
- Ankermaterial KM
- Werkzeug-Grundausrüstung zur Bedienung und Wartung
- Ersatzteil-Grundausrüstung
- technische Begleitdokumentation
Sonderzubehör
- tragbares Bedienpanel PP100
- Werkzeugkühlung durch Emulsion CHZ100P
- Werkzeugkühlung durch Luft CHZ-V
- Blasluft durch die Spindelmitte
- Führungsstütze PVD100-550
- Klemmstütze SP100-500
- Klemmstütze SP100-200/800 U/min
- Fräskopf FP40-100
- Universal-Fräskopf UFP40-100
- Wechselräder zum Gewindeschneiden RZ100
- Teleskophalter TD50
- Universal-Bohrköpfe VHU-ISO50
- Drehtisch MT03/MT03X
- Spannwürfel UK500, UK1000, UK1500, UK2000, UK2500, UK3000
- Spannwinkel UU800, UU950, UU1120, UU1450, UU1620, UU2000, UU2500, UU3000
- Ersatzteilpaket für 3-jährigen Betrieb
- Werkstück-Tastsystem KT130 HEIDENHAIN
- Transportstangen (erforderlich für den Container)
