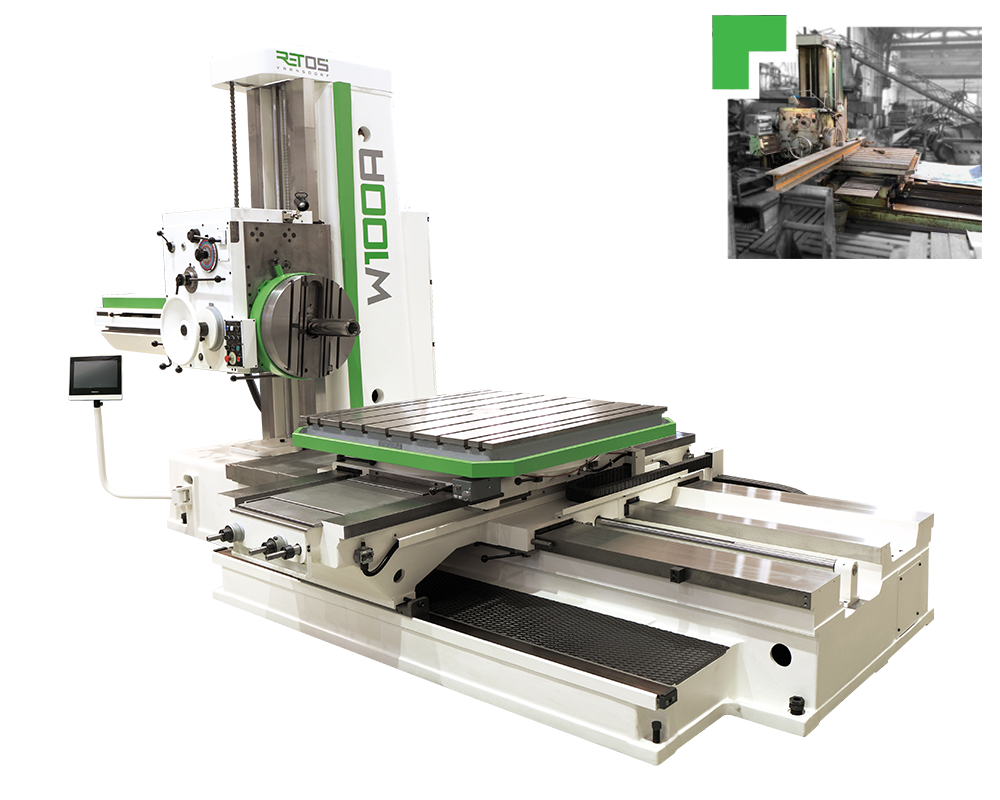

W100A-R
Konventionelles waagerechtes Bohrwerk – Tischausführung
- robuste Bauart
- Verstellung der Achse X=1600 mm
- kaum von einer neuen Maschine zu unterscheiden
- gleiche Parameter wie eine neue Maschine
- gleicher Umfang an Sonderzubehör wie eine neue Maschine
- diese Präsentation umfasst alle Maschinentypen der Serie W100 und W100A
Wichtigste Parameter
| Arbeitsspindel-Durchmesser | 100 | mm |
| Spannkegel | 50 | ISO |
| Arbeitsspindel-Drehzahl | 1120 | U / min |
| Tisch-Querverfahrweg (X) | 1600 | mm |
| Spindelstock-Verfahrweg (Y) | 1120 | mm |
| Tisch-Längsverfahrweg (Z) | 1250 / 1750 | mm |
| Spindelvorschub (W) | 900 | mm |
| Aufspannfläche des Tisches | max. 1500 x 1500 | mm x mm |
| Tragfähigkeit des Tisches | max. 5000 | kg |
Galerie
Weitere Parameter
| Parameter der Maschine | ||
| Arbeitsspindel-Durchmesser | 100 | mm |
| Spannkegel | 50 | ISO |
| Spindeldrehzahl – 23 Gänge | 7,1 - 1120 | U / min |
| Leistung des Hauptmotors | 11 | kW |
| Drehzahl des Hauptmotors | 1460 | U / min |
| Maximales Drehmoment der Spindel – Nmin | 3350 | Nm |
| Maximales Drehmoment der Spindel – Nmax | 78,5 | Nm |
| X…Querverstellung des Tisches | 1600 (1800 **) | mm |
| Z…Längsverstellung des Tisches – kurzes Bett (ohne Lünette) | 810 | mm |
| Z…Längsverstellung des Tisches – langes Bett (mit / ohne Lünette) | 1250 | mm |
| Z…Längsverstellung des Tisches – langes Bett (mit / ohne Lünette) | 1750 | mm |
| Y…Vertikalerstellung des Spindelstocks – Tisch 1250 x 1250 | 1120 | mm |
| Y…Vertikalerstellung des Spindelstocks – Tisch 1500 x 1500 | 1100 | mm |
| W…Verstellung der Spindel | 900 | mm |
| Aufspannfläche des Tisches | 1250 x 1250 | mm x mm |
| 1500 x 1500 | mm x mm | |
| Breite der Spannnuten | 22 H8 * | mm |
| Tragfähigkeit des Tisches – 1250 x 1250 | 3000 (5000 ***) | kg |
| Tragfähigkeit des Tisches – 1500 x 1500 | 2500 (5000 ***) | kg |
| Arbeitsvorschübe...X, Y, Z, W, U – 18 Gänge | 18 - 900 | mm / min |
| Arbeitsvorschübe...X, Y, Z, W, U – 32 Gänge | 0,02 - 12 | mm / U |
| Gewindeschneide-Vorschübe...X, Y, Z, W, U – metrisch – 18 Gänge | 0,25 - 12 | mm / U |
| Gewindeschneide-Vorschübe...X, Y, Z, W, U – Zoll – 18 Gänge | 120 - 2,5 | "Gang / 1""" |
| Eilgang...X, Y, Z, W, U | 2800 | mm / min |
| Eilgang des Drehtisches...B | 1 | U / min |
| Anschlussleistung | 15 | kVA |
| Maschinengewicht | 14000 | kg |
| Standardfarbe von Maschine und Zubehör | weiß 9010 / grün 6018 | RAL |
| Standardfarbe von Schutzzäunen | schwarz 9011 / gelb 1018 | RAL |
| Aufbaufläche inklusive CE – Richtwert | 5000 x 7500 | mm x mm |
| * bei generalüberholten Maschinen ist die Breite der Spannnuten gewöhnlich 23/24 mm | ||
| ** Option, Verringerung der Genauigkeit / Tragfähigkeit jeweils am Ende des Verfahrwegs der Achse X | ||
| *** Option, Beschränkung X = 1200 mm, Werkstück zentrieren | ||

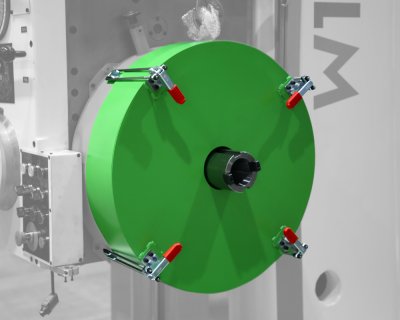

| Parameter der Planscheibe | ||
| Planscheiben-Durchmesser | 600 | mm |
| Durchmesser / Tiefe der Zentrierbohrung | 280H6 / 8 | mm |
| U...Verstellung des Planschiebers | 210 | mm |
| Maximaler Durchmesser beim Plandrehen | 900 | mm |
| Planscheiben-Drehzahl – 16 Gänge | 7,1 - 224 | U / min |
| Liste unterstützter Werkzeugschaft- / Spannaufsatz-Normen (HUN) | ||
| Werkzeugschaft | Norm | Spannaufsatz |
| Langer Schaft – metrisch | ČSN 220432 | 4100744 |
| Langer Schaft – metrisch | DIN 2080 | 4100744 |
| Langer Schaft – Zoll | NMTB 50 | 4100988 |
| Kurzer Schaft – metrisch | ČSN 220434 | 4100793 |
| Kurzer Schaft – metrisch | DIN 69871 | 4100793 |
| Kurzer Schaft – metrisch | MAS BT 403-1982 | 4100793 |
| Kurzer Schaft – Zoll | CAT ANSI / ASME B5.50-1985 | 4100917 |
| Liste unterstützter Werkzeugschaft- / Spannaufsatz-Normen (MUN) | ||
| Werkzeugschaft | Norm | Spannaufsatz |
| Langer Schaft – metrisch | ČSN 220432 | 4100597 |
| Langer Schaft – metrisch | DIN 2080 | 4100597 |
| Langer Schaft – Zoll | NMTB 50 | 4100892 |
| Kurzer Schaft – metrisch | ČSN 220434 | 4100809 |
| Kurzer Schaft – metrisch | DIN 69871 | 4100809 |
| Kurzer Schaft – metrisch | MAS BT 403-1982 | 4100809 |
| Kurzer Schaft – Zoll | CAT ANSI / ASME B5.50-1985 | 4100913 |
| Parameter der Lünette | ||
| Von Stirn der Hohlspindel bis Lünettenlager | 2800 | mm |
| Lagerachshöhe über Aufspannfläche | 0 - 1120 | mm |
| Eilgang des Lagers | 696 | mm / min |
| Bohrung des Lagers | 150 H7 | mm |
| Leistung des Lünettenmotors | 0,55 | kW |
| Drehzahl des Lünettenmotors | 2780 | U / min |
Technische Spezifikation
(technische Spezifikation v08.00)
Eckdaten
- manuell gesteuerte Bohr- und Fräsmaschine
- fester Ständer, kreuzweise verstellbarer Drehtisch
- 4 lineare Achsen + Drehtisch
- ausfahrbare Arbeitsspindel
- Planscheibe mit Planschiebers
- die Maschine ist für die maschinelle Stück- und Kleinserien-Produktion bestimmt
- sowohl für das Schruppen, als auch für Nachbearbeitungen geeignet
- wahlweise mit digitaler Abmessung mit Positionsanzeige, Werkzeugkühlung , Lünette, Führungs- oder Klemmstütze, Fräskopf u. v. m.
Details der Maschinenausführung können an die Anforderungen des Kunden angepasst werden.
Standartausführung
Verstellbare Baugruppen
- X – Verstellung des Drehtischschlittens auf dem Längsschlitten
- Z – Verstellung des Längsschlittens auf dem Bett
- Y – Vertikalverstellung des Spindelstocks am Ständer
- W – Verstellung der Spindel
- U – Verstellung des Planschiebers
- B – Drehung des Tisches
- S – Drehung der Arbeitsspindel und der Planscheibe
Führungen der Baugruppen
- Gleitbahnen aller Linearachsen geschliffen, Gegenflächen mit Harz untergossen
- Gleitbahnen des Bettes und des Längsschlittens mit gehärteten Stahlleisten verkleidet
- Gleitbahnen des Drehtisches und der Planscheibe geschabt
Schmierung
- Schmieraggregat HYTOS
- Zentralschmierung, zeitbestimmt
- schmiert die Achsen X, Y, Z, W, B - alle gleichzeitig
- Achse U durch Nippel geschmiert
Klemmung
- Achsen X, Y, Z, W, B – manuell, mittels Hebel
Spindelstock
- ausfahrbare Arbeitsspindel + Planscheibe
- hydraulisches Ausspannen des Werkzeugs ISO50 (HUN) – Hebelspanner
- hydraulisches Aggregat HYTOS
- Asynchronmotor für den Antrieb der Spindelumdrehungen und der Vorschübe aller Achsen
- Spindel- / Vorschubantrieb durch Getriebestufen – Zahnräder
- manuelle Schaltung der Getriebe- / Vorschubsstufen
- fast alle Bedienelemente der Maschine befinden sich am Spindelstock
- Auswuchtung des Spindelstocks – im Ständer geführte Kette mit Gegengewicht
Messsystem
- Ausführung PZI – Vorbereitung zur nachträglichen Montage des Messsystems
Energieverteilung
- Achsen X, Z, W – Energieketten
- Achse Y – Schutzschlauch
Schutzabdeckung der Maschine
- teilweise Abdeckung der Gleitbahnen zwischen Ständer und Längsschlitten durch Teleskopabdeckung
Stromspannungsvarianten
- 50Hz – 3 x 400 V, 3 x 415 V, 3 x 500 V
- 60Hz – 3 x 220 V, 3 x 440 V, 3 x 460 V, 3 x 480 V, 3 x 575 V
- die in den Tabellen angegebenen Parameter der Elektrokomponenten gelten für Variante 3 x 400 V / 50 Hz
Wahlausführung
Messsystem HEIDENHAIN
- digitales optisches Messsystem mit Positionsanzeige
- Positionsanzeige PT8016 für die Abmessung von Achsen X, Y, Z, W, B
- Positionsanzeige ND7013 für die Abmessung von Achsen X, Y, Z
- Achsen X, Y, Z, W – inkrementale Längenmessgeräte
- Achse B – inkrementaler Drehgeber
- optische Tischabmessung 4 x 90°
CE – obligatorisch in der EU
- Gesamtsystem der Sicherheitselemente gemäß den jeweiligen Rechtsvorschriften und technischen Normen
- verschiebbarer Bedienschutz am Spindelstock
- das volle Handrad am Spindelstock ersetzt das ursprüngliche strahlenförmige
- Stufen zum Spindelstock
- Umzäunung des Arbeitsraumes der Maschine
Varianten des Werkzeugspannens
- Werkzeugspannen Morse MK6
- motorisches Werkzeugspannen ISO50 (MUN) – Kugelspanner
| Liste unterstützter Werkzeugschaft- / Spannaufsatz-Normen (MUN) | ||
| Werkzeugschaft | Norm | Spannaufsatz |
| Langer Schaft – metrisch | ČSN 220432 | 4100597 |
| Langer Schaft – metrisch | DIN 2080 | 4100597 |
| Langer Schaft – Zoll | NMTB 50 | 4100892 |
| Kurzer Schaft – metrisch | ČSN 220434 | 4100809 |
| Kurzer Schaft – metrisch | DIN 69871 | 4100809 |
| Kurzer Schaft – metrisch | MAS BT 403-1982 | 4100809 |
| Kurzer Schaft – Zoll | CAT ANSI / ASME B5.50-1985 | 4100913 |
Teleskopabdeckung der Achse X
- vollständige Abdeckung der Gleitbahnen von Achse X
- ersetzt die teilweise, verschiebbare Abdeckung des Längsschlittens
- vergrößert die Aufbaufläche der Maschine
Zubehör
Standardmäßig geliefertes Zubehör
- Klemmstütze SP100-100
- kleiner Meißelhalter DN100
- Putzkegel VK-ISO50
- Spannaufsätze – 15 Stück
- Ankermaterial KM
- Werkzeug-Grundausrüstung zur Bedienung und Wartung
- Ersatzteil-Grundausrüstung
- technische Begleitdokumentation
Sonderzubehör
- tragbares Bedienpanel PP100
- Werkzeugkühlung durch Emulsion CHZ100
- Werkzeugkühlung durch Luft CHZ-V
- Blasluft durch die Spindelmitte
- Führungsstütze PVD100-550
- Klemmstütze SP100-500
- Klemmstütze SP100-200/800 U/min
- Fräskopf FP40-100
- Universal-Fräskopf UFP40-100
- Wechselräder zum Gewindeschneiden RZ100
- Teleskophalter TD50
- glatte Bohrstange VT80-2500-ISO50
- glatte Bohrstange VT80-3150-ISO50
- glatte Bohrstange VT100-2500-ISO50
- glatte Bohrstange VT100-3150-ISO50
- Gleithülse des Lünettenlagers LLK-150/80
- Gleithülse des Lünettenlagers LLK-150/100
- Dreiflügelmeißel VH80
- Dreiflügelmeißel VH80, VH100
- Bohrkopf VHU-ISO50
- Spannwürfel UK500, UK1000, UK1500, UK2000
- Spannwinkel UU800, UU950, UU1120, UU1450, UU1620
- Ersatzteilpaket für 3-jährigen Betrieb
- Werkstück-Tastsystem KT130 HEIDENHAIN
- Transportstangen (erforderlich für den Container)
Sonderzubehör – Maschine mit Lünette
- Lünette LN100
- glatte Bohrstange VT80-2500-ISO50
- glatte Bohrstange VT80-3150-ISO50
- glatte Bohrstange VT100-2500-ISO50
- glatte Bohrstange VT100-3150-ISO50
- Gleithülse des Lünettenlagers LLK-150/80
- Gleithülse des Lünettenlagers LLK-150/100
- Dreiflügelmeißel VH80
- Dreiflügelmeißel VH80, VH100
| Parameter der Lünette | ||
| Von Stirn der Hohlspindel bis Lünettenlager | 2800 | mm |
| Lagerachshöhe über Aufspannfläche | 0 - 1120 | mm |
| Eilgang des Lagers | 696 | mm / min |
| Bohrung des Lagers | 150 H7 | mm |
| Leistung des Lünettenmotors | 0,55 | kW |
| Drehzahl des Lünettenmotors | 2780 | U / min |
