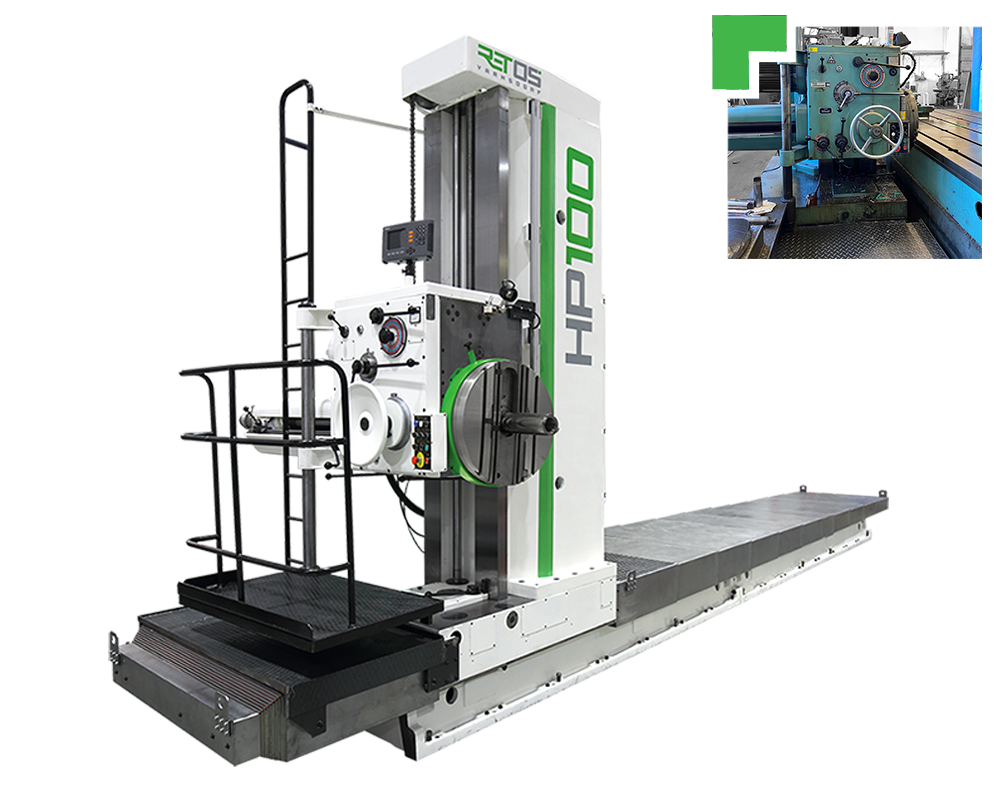

Horizontal Bohrwerke

HP100A-R

Konventionelles waagerechtes Bohrwerk – Plattenausführung

Broschüre
  • Plattenvariante zu W100A
  • Herstellung einer neuen Maschine möglich (Verwendung einzelner Komponenten von W100A)

Wichtigste Parameter

Arbeitsspindel-Durchmesser 100 mm
Spannkegel 50 ISO
Arbeitsspindel-Drehzahl 1120 U / min
Ständer-Querverstellung (X) ab 2000 wählbar mm
Spindelstock-Verstellung (Y) 1600 / 2000 mm
Spindel-Verstellung (Z) 900 mm

Weitere Parameter

Arbeitsspindel-Durchmesser 100 mm
Spannkegel 50 ISO
Spindeldrehzahl – 23 Gänge 7,1 - 1120 U / min
Leistung des Hauptmotors 11 kW
Drehzahl des Hauptmotors 1460 U / min
Maximales Drehmoment der Spindel – Nmin 3350 Nm
Maximales Drehmoment der Spindel – Nmax 78,5 Nm
X…Querverstellung des Ständers Bett 3600 mm – Standard 2000 mm
Bett 4100 mm 2500 mm
Bett 4600 mm 3000 mm
Bett 5100 mm 3500 mm
Bett 5600 mm 4000 mm
Bett 2000 mm – Verlängerung +2000 mm
Y…Vertikalerstellung des Spindelstocks 1600 / 2000 mm
Z…Verstellung der Spindel 900 mm
Arbeitsvorschübe...X, Y, Z, U – 18 Gänge 18 - 900 mm / min
Arbeitsvorschübe...X, Y, Z, U – 32 Gänge 0,02 - 12 mm / U
Vorschübe für Gewinde...X, Y, Z, U – metrisch – 18 Gänge 0,25 - 12 mm / U
Vorschübe für Gewinde...X, Y, Z, U – Zoll – 18 Gänge 120 - 2,5 "Gang / 1"""
Eilgang...X, Y, Z, U 2800 mm / min
Anschlussleistung 15 kVA
Standardfarbe von Maschine und Zubehör weiß 9010 / grün 6018 RAL
Standardfarbe von Schutzzäunen schwarz 9011 / gelb 1018 RAL
Maschinengewicht – für X = 2000 mm 12000 kg
Aufbaufläche inklusive CE – Richtwert --- mm x mm
Parameter der Planscheibe
Planscheiben-Durchmesser 600 mm
Durchmesser / Tiefe der Zentrierbohrung 280H6 / 8 mm
U...Verstellung des Planschiebers 210 mm
Maximaler Durchmesser beim Plandrehen 900 mm
Drehzahl der Planscheibe – 16 Gänge 7,1 - 224 U / min
Liste unterstützter Werkzeugschaft- / Spannaufsatz-Normen für ISO 50 (HUN)
Werkzeugschaft Norm Spannaufsatz
Langer Schaft – metrisch ČSN 220432 4100744
Langer Schaft – metrisch DIN 2080 4100744
Langer Schaft – Zoll NMTB 50 4100988
Kurzer Schaft – metrisch ČSN 220434 4100793
Kurzer Schaft – metrisch DIN 69871 4100793
Kurzer Schaft – metrisch MAS BT 403-1982 4100793
Kurzer Schaft – Zoll CAT ANSI / ASME B5.50-1985 4100917

Technische Spezifikation

(technische Spezifikation v07.04)

Eckdaten

  • manuell gesteuerte Platten-Bohr- und Fräsmaschine
  • quer verstellbarer Ständer mit Spindelstock
  • 3 lineare Achsen
  • ausfahrbare Arbeitsspinde

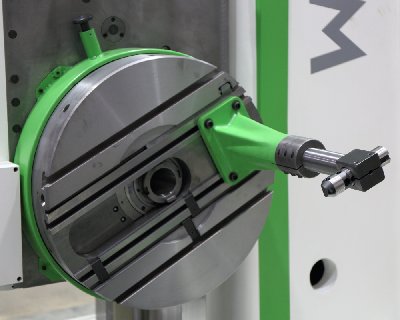

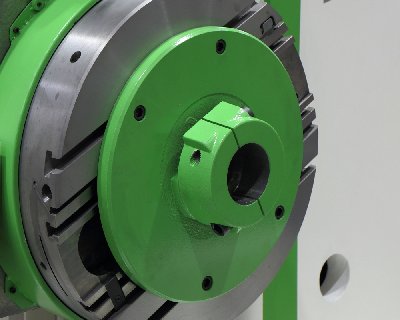

  • Planscheibe mit Planschieber
  • die Maschine ist für die maschinelle Stück- und Kleinserien-Produktion bestimmt
  • sowohl für das Schruppen, als auch für Nachbearbeitungen geeignet
  • wahlweise mit digitaler Abmessung mit Positionsanzeige, Kühlung, Führungs- oder Klemmstütze, Fräskopf u. v. m.
  • das Werkstück wird auf eine Aufspannfläche oder einen Drehtisch aufgespannt  (nicht Teil der Maschine – Sonderzubehör)

Details der Maschinenausführung können an die Anforderungen des Kunden angepasst werden.

Standardausführung

Verstellbare Baugruppen

  • X – Querverstellung des Ständerschlittens auf dem Bett
  • Y – Vertikalverstellung des Spindelstocks am Ständer
  • Z – Verstellung der Spindel
  • U – Verstellung des Planschiebers
  • S – Drehung der Arbeitsspindel und der Planscheibe

Führungen der Baugruppen

  • Gleitbahnen aller Linearachsen geschliffen, Gegenflächen mit Harz untergossen
  • Gleitbahnen des Bettes mit gehärteten Stahlleisten verkleidet
  • Gleitbahnen der Planscheibe geschabt

Schmierung

  • Schmieraggregat HYTOS
  • Zentralschmierung, zeitbestimmt / abhängig von abgefahrener Bahn, durch PLC im Elektroverteiler gesteuert
  • schmiert die Achsen X, Y, Z – alle gleichzeitig
  • Achse U durch Nippel geschmiert

Klemmung

  • Achsen X, Y, Z – manuell, mittels Hebel

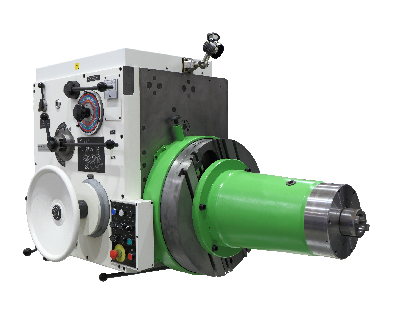

Spindelstock

  • Spindelstock der Maschine W100A
  • ausfahrbare Arbeitsspindel + Planscheibe
  • hydraulisches Ausspannen des Werkzeugs ISO50 (HUN) – Hebelspanner
  • hydraulisches Aggregat HYTOS
  • Asynchronmotor für den Antrieb der Spindelumdrehungen und der Vorschübe aller Achsen mit Frequenzumrichter – Beschleunigungs- und Bremsrampe, Überlastschutz, Drehrichtung
  • Spindel- / Vorschubantrieb durch Getriebestufen – Zahnräder
  • manuelle Schaltung der Getriebe- / Vorschubstufen
  • fast alle Bedienelemente der Maschine befinden sich am Spindelstock
  • Teil des Spindelstocks ist eine Bedienungsbühne
  • Auswuchtung des Spindelstocks – im Ständer geführte Kette mit Gegengewicht

Touch-Bedienpanel am Spindelstock

  • Monitoring des Betriebszustands der Maschine
  • Fehlermeldung
  • Regelung von Spindeldrehzahl, Vorschüben und Tippbetrieb
  • Einstellen der Maschinenparameter

Messsystem

  • Ausführung PZI – Vorbereitung zur nachträglichen Montage des Messsystems

Energieverteilung

  • Achsen X, Z – IGUS-Energieketten
  • Achse Y – Schutzschlauch

Schutzabdeckung der Maschine

  • vollständig abgedeckte Gleitbahnen der Achse X

Stromspannungsvarianten

  • 50Hz – 3 x 400V, 3 x 415V, 3 x 500V
  • 60Hz – 3 x 220V, 3 x 440V, 3 x 460V, 3 x 480V, 3 x 575V
  • die in den Tabellen angegebenen Parameter der Elektrokomponenten gelten für Variante 3 x 400 V / 50 Hz



Es können mehrere Betten miteinander verbunden werden, um den erforderlichen Verfahrweg zu erreichen.

Wahlausführung + Zusatzausrüstung

Messsystem HEIDENHAIN

  • digitales optisches Messsystem mit Positionsanzeige

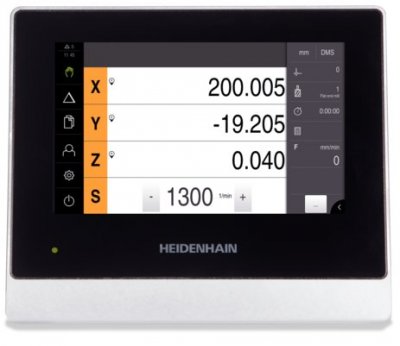

  • Positionsanzeige ND7013 für die Abmessung von Achsen X, Y, Z
  • Achsen X, Y, Z – inkrementale Längenmessgeräte

CE – gilt für die Europäische Union

  • Gesamtsystem der Sicherheitselemente gemäß den jeweiligen Rechtsvorschriften und technischen Normen
  • verschiebbarer Bedienschutz am Spindelstock
  • das volle Handrad am Spindelstock ersetzt das ursprüngliche strahlenförmige
  • Umzäunung des Arbeitsraumes der Maschine

Varianten des Werkzeugspannens

  • Werkzeugspannen Morse MK6
  • motorisches Werkzeugspannen ISO50 (MUN) – Kugelspanner

Spannplatte

  • Spannplatte UD4C – 4020 x 1885
  • Spannplatte UD4D – 2420 x 1885
 Parameter der Spannplatte UD4C
 Aufspannfläche der Spannplatte 4020 x 1875 mm x mm
 Breite der Spannnuten 36 H12 mm
 Tragfähigkeit der Spannplatte 80000 kg
 Gewicht der Spannplatte 8200 kg
 Sollmaße – Länge x Breite x Höhe 4020 x 1885 x 400 mm



 Parameter der Spannplatte UD4D
 Aufspannfläche der Spannplatte 2420 x 1875 mm x mm
 Breite der Spannnuten 36 H12 mm
 Tragfähigkeit der Spannplatte 45000 kg
 Gewicht der Spannplatte 5000 kg
 Sollmaße – Länge x Breite x Höhe 2420 x 1885 x 400 mm

Zubehör

Standardmäßig geliefertes Zubehör

  • Klemmstütze SP100-100
  • kleiner Meißelhalter DN100
  • Putzkegel VK-ISO50
  • Spannaufsätze – 15 Stück
  • Ankermaterial KM
  • Werkzeug-Grundausrüstung zur Bedienung und Wartung
  • Ersatzteil-Grundausrüstung
  • technische Begleitdokumentation

Sonderzubehör

  • tragbares Bedienpanel PP100
  • Werkzeugkühlung durch Emulsion CHZ100
  • Werkzeugkühlung durch Luft CHZ-V
  • Blasluft durch die Spindelmitte

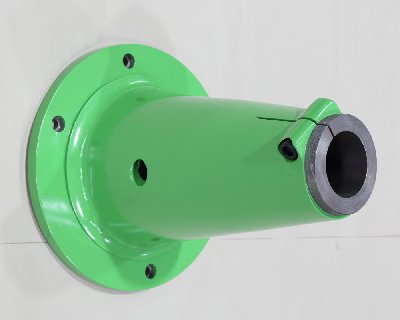

  • Führungsstütze PVD100-550

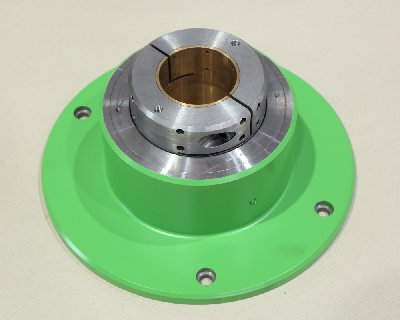

  • Klemmstütze SP100-500
  • Klemmstütze SP100-200/800 U/min

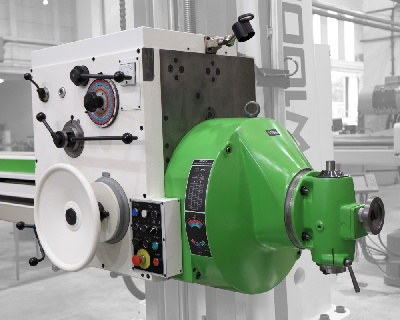

  • Fräskopf FP40-100
  • Universal-Fräskopf UFP40-100

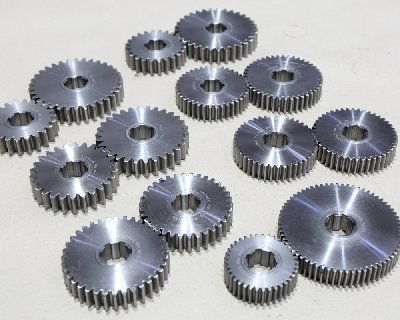

  • Wechselräder zum Gewindeschneiden RZ100
  • Teleskophalter TD50
  • Universal-Bohrköpfe VHU-ISO50

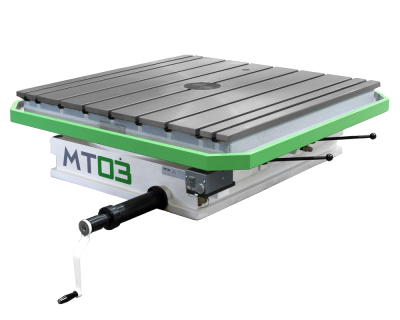

  • Drehtisch MT03/MT03X
  • Spannwürfel UK500, UK1000, UK1500, UK2000, UK2500, UK3000
  • Spannwinkel UU800, UU950, UU1120, UU1450, UU1620, UU2000, UU2500, UU3000
  • Ersatzteilpaket für 3-jährigen Betrieb

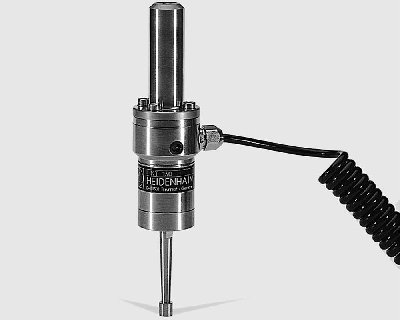

  • Werkstück-Tastsystem KT130 HEIDENHAIN
  • Transportstangen (erforderlich für den Container)

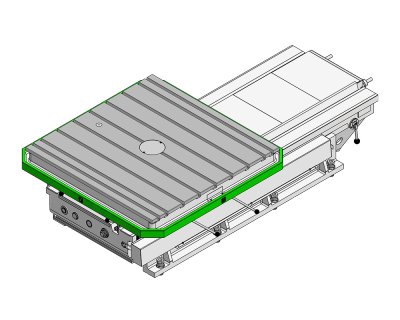

Aufspanntische
