Horizontální vyvrtávačky

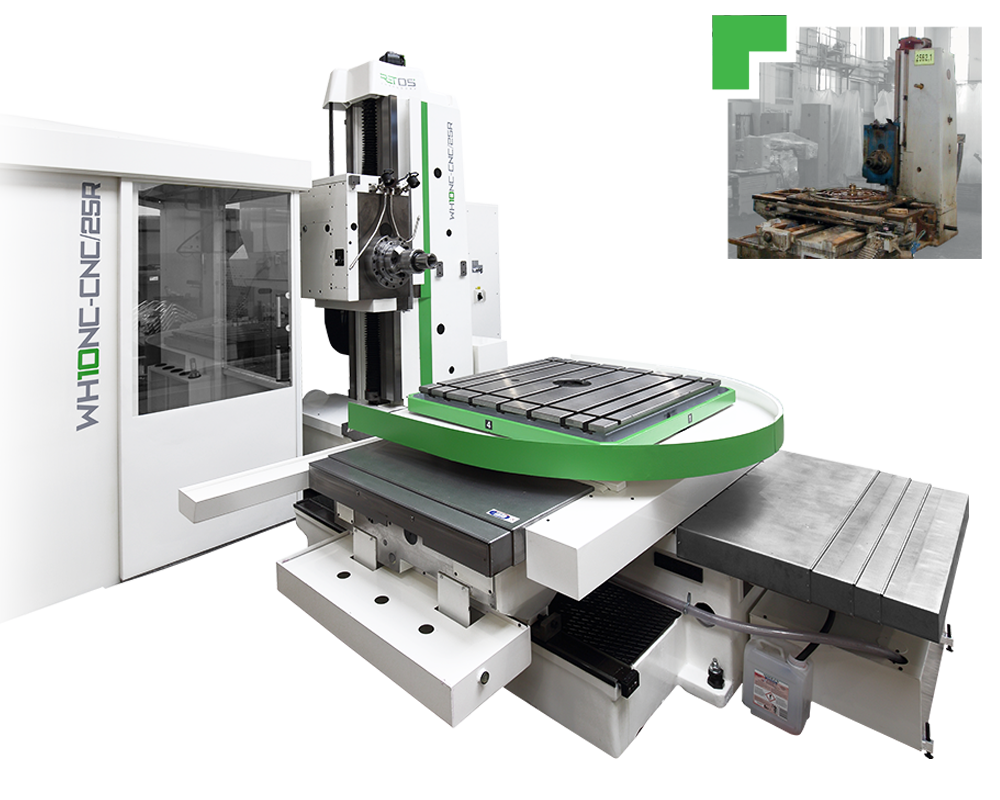

WH10-CNC

Vodorovná vyvrtávačka stolová

Brožura Poptat
  • z kterékoliv původní varianty stroje (od WHN9A do WH10CNC) získáváme po rekonstrukci stroj s parametry srovnatelnými s novým strojem
  • je použit nový nebo rekonstruovaný vřeteník do 2500 ot/min
  • pravoúhle řízená verze stroje (NC) na dotaz

Hlavní parametry

Průměr pracovního vřetena 100 mm
Upínací kužel 50 ISO
Otáčky vřetena 10 - 2500 ot / min
Příčný pojezd stolu (X) 1200 mm
Svislý pojezd vřeteníku (Y) 900 / 1150 mm
Podélný pojezd stolu (Z) 950 mm
Výsuv vřetena (W) 710 mm
Upínací plocha stolu 1000 x 1120 mm x mm
Nosnost stolu 3000 kg

Kompletní parametry

Parametry stroje
Průměr pracovního vřetena 100 mm
Upínací kužel 50 ISO
Stopka nástroje 69871 DIN
Upínací nástavec – šroub 4100793 TOS
Otáčky vřetena 10 - 2500 ot / min
Výkon hlavního motoru (S1/S6-40%) 22 / 34 kW
Maximální moment vřetena (S1/S6-40%) 2173 / 3250 Nm
X...příčný pojezd stolu 1200 (1250*) mm
Z...podélný pojezd stolu 950 (940*) mm
Y...svislý pojezd vřeteníku 1150 (1100*, 900**) mm
W...výsuv vřetena 710 mm
Upínací plocha stolu 1000 x 1120 mm x mm
Šířka upínacích drážek 23 / 24 H8 mm
Nosnost stolu 3000 kg
Pracovní posuvy...X, Y, Z, W – ruční režim 4 - 500 mm / min
Pracovní posuvy...X, Y, Z – automatický režim 4 - 8000 mm / min
Pracovní posuvy...W – automatický režim 4 - 6800 mm / min
Rychloposuv...X, Y, Z 8000 mm / min
Rychloposuv...W 6800 mm / min
Rychloposuv otáčení stolu...B 3 ot / min
Instalovaný příkon 50 kVA
Hmotnost stroje 13000 kg
Standardní barevné provedení stroje a příslušenství bílá 9010 / zelená 6018 RAL
Standardní barevné provedení oplocení černá 9011 / žlutá 1018 RAL
Zástavbový prostor včetně CE – orientační 5500 x 6500 mm x mm
* platí pro skelet stroje WH10CNC
** platí pro skelet stroje WHN9A/B/C

Technická specifikace

(technická specifikace v05.03)

WH10-CNC/25 - vodorovná vyvrtávačka stolová

Tyto specifikace v sobě integrují všechny stroje vývojové řady, jejichž koncepce je po rekonstrukci jednotná a liší se jen v detailech.

Stručná charakteristika

  • souvisle řízená vodorovná vyvrtávačka
  • pevný stojan, křížově přestavitelný stůl
  • 4 lineární osy + otočný stůl
  • výsuvné pracovní vřeteno
  • stroj navržený pro univerzální nasazení ve strojírenské výrobě
  • vhodný jak pro hrubovací tak i dokončovací operace
  • volitelně lze vybavit zásobníkem nástrojů s manipulátorem (AVN), chlazením nástroje tryskami (CHZ), chlazením osou vřetena (CHOV) či chlazením mlhou (CHM)
  • připraveno pro "Průmysl 4.0"

Ovládání stroje

  • veškeré funkce stroje, mimo odepnutí a upnutí nástroje, jsou ovládány z panelu řídícího systému, který se skládá z klávesnice, tlačítkového panelu a LCD monitoru
  • odepnutí a upnutí nástroje je ovládáno tlačítky na vřeteníku
  • ovládací panel je doplněn přenosným pomocným ovládacím panelem (ručním kolečkem), které duplikuje některé základní funkce ovládání stroje
  • ovládací panel je umístěn otočně na stěně uvnitř krytu obsluhy
  • řídící systém umožňuje ruční, poloautomatický a automatický režim ovládání
  • standardní komunikační rozhraní umožňuje propojení s vnitropodnikovou sítí pro snadnou správu a distribuci technologických programů, monitoring provozu stroje, diagnostiku a servis řídícího systému atp.



  • provedení stroje může být v detailech přizpůsobeno požadavkům zákazníka

Standardní provedení

Řídící systém

  • HEIDENHAIN TNC 640 + ruční kolečko
  • pohony HEIDENHAIN
  • motory SIEMENS

Řízené osy

  • X – pojezd saní otočného stolu po podélných saních
  • Z – pojezd podélných saní po loži
  • Y – svislý pojezd vřeteníku po stojanu
  • W – výsuv vřetena
  • B – otáčení stolu
  • S – otáčení pracovního vřetena

Možnosti stroje

  • osy X, Y, Z, W řízeny v interpolaci
  • osa B řízena jako osa polohovací
  • lineární interpolace ve čtyřech osách
  • kruhová interpolace dvou ze čtyř v interpolaci řízených os
  • šroubová interpolace
  • prostorová interpolace – křivka v prostoru
  • interpolace os S a Z (W) – natočení vřetena v závislosti na poloze osy Z (W) – umožňuje závitování bez použití vyrovnávacího pouzdra
  • technologické možnosti mohou být limitovány teritoriálním provedením NC programu řídícího systému

Náhony os X, Y, Z, W

  • bezkartáčový digitální střídavý servomotor se servopohonem
  • bezvůlový převod ozubeným řemenem
  • kuličkový pohybový šroub

Náhon osy B

  • bezkartáčový digitální střídavý servomotor se servopohonem
  • planetová převodovka s minimální vůlí (WHN9A/B/C, WH10NC)
  • bezvůlový převod ozubeným řemenem (WH10CNC)
  • soustava ozubených soukolí + ozubený věnec

Vedení skupin

  • osy X, Y, Z – kalené vodící plochy, protiplochy podlity plastem, klíny obloženy TURCITEM
  • osa W – kluzné vedení, litina/ocel
  • osa B – vodící plochy stolu zaškrabány

Mazání

  • mazání centrální, osové, četnost mazacích dávek v korelaci s ujetou dráhou konkrétní skupiny

Zpevňování

  • osa B – hydraulicky
  • osy X, Y, Z, W – nezpevněno – polohová vazba

Vřeteník

  • výsuvné pracovní vřeteno
  • vyfukování dutiny vřetena vzduchem během cyklu výměny nástroje
  • pohon vřetena čtyřmi mechanickými řadami – ozubená soukolí
  • hydraulické řazení otáčkových řad
  • vyvažování vřeteníku – lana a protizávaží vedené ve stojanu
  • příprava pro chlazení nástroje tryskami na čele vřeteníku

Hydroagregát

  • hydraulický a mazací agregát HYTOS
  • mazání všech os
  • zpevňování B
  • odepínání nástroje

Odměřování polohy

  • digitální optické odměřování HEIDENHAIN
  • osy X, Y, Z – absolutní pravítka
  • osa W – absolutní rotační snímač v motoru
  • osa B – absolutní úhlový snímač
  • osa S – inkrementální rotační snímač

Energetické rozvody

  • řetězovými nosiči energie

Krytování stroje

  • úplné zakrytování vodících ploch os X, Z
  • částečné zakrytování osy Y

Volitelné provedení

CE – povinné v EU

  • komplexní systém bezpečnostních prvků dle platných právních předpisů a technických norem
  • kryt obsluhy
  • oplocení pracovního prostoru stroje

Řídící systém

  • SIEMENS SIN 840D + ruční kolečko
  • motory a pohony SIEMENS

AVN R03-30/40 – automatická výměna nástroje

  • zařízení AVN tvoří samostatnou jednotku
  • zásobník se servopohonem pro polohování lůžek s nástroji
  • manipulátor s elektrickým / pneumatickým pohonem
 Parametry AVN R03-30 R03-40
 Manipulační čas 15 15 s
 Počet nástrojů 30 40 ks
 Rozteč úložných míst 130 130 mm
 Maximální průměr nástroje – bez omezení 125 125 mm
 Maximální průměr nástroje – s volnými lůžky 200 200 mm
 Maximální délka nástroje 500 480 mm
 Maximální hmotnost nástroje 15 15 kg
 Maximální hmotnost nástrojů v zásobníku celkem 250 300 kg
 Maximální nevyváženost nástrojů v kole zásobníku 50 70 kg
 Maximální rychlost otáčení kola 8 5 ot / min
 Provozní tlak vzduchu 5 5 bar
 Požadovaná čistota vzduchu 40 40 mikronů
 Hmotnost bez nástrojů 1240 1380 kg

CHZ – chlazení nástroje – emulze

  • chlazení nástroje tryskami na čele vřeteníku
  • samostatná jednotka chlazení - nádrž s čerpadlem a hladinoměrem
  • objem nádrže 105 l (využitelný)
  • maximální tlak 4 bary / 32 l/min
  • příprava pro chlazení vždy součástí stroje – rozvody, trysky

CHZ-V  chlazení nástroje – vzduch

  • princip vírové trubice
  • chlazení bez termálního šoku
  • pozitivní dopad na přesnost a jakost povrchu
  • vysoká spolehlivost
  • ekologický a tichý provoz
  • téměř nulové provozní náklady

CHOV-K – chlazení osou vřetena – kapalina

  • nelze přidat do konfigurace během již započaté výroby
  • nutná samostatná jednotka chlazení s filtrací a magnetickým separátorem třísek
  • objem nádrže 1000 l
  • maximální tlak 40 bar / 30 l/min
  • další nutné změny na stroji a ve výbavě CE
  • pro vyšší tlaky než 10 bar nutný kryt obrobku nebo stroje

 CHOV-V – chlazení osou vřetena – vzduch

  • nelze přidat do konfigurace během již započaté výroby
  • maximální tlak 5 bar

CHOV-M – chlazení osou vřetena – olejová mlha

  • nelze přidat do konfigurace během již započaté výroby
  • samostatná programovatelná jednotka chlazení
  • maximální tlak 5 bar

 CHM – chlazení mlhou

  • možno vždy doplnit do konfigurace stroje
  • jednoduchá montáž
  • jednoduché použití

Příslušenství

Seznam standardního příslušenství

  • vodící podpěra VP10–170
  • vytěrák kuželové dutiny VK-ISO50
  • upínací nástavce – 15 kusů
  • kotevní materiál KM
  • základní sada nářadí k obsluze a údržbě (jen v případě prodeje stroje)
  • základní sada náhradních dílů
  • průvodní technická dokumentace

Seznam zvláštního příslušenství

  • vodící podpěra VP10–320
  • vodící podpěra VP10–470
  • manuální frézovací hlavy pravoúhlé HPR50, FP40
  • manuální frézovací hlava univerzální UFP40
  • lícní deska LD650
  • luneta LN100X + technologické příslušenství
  • upínací kostka UK500, UK1000, UK1500, UK2000
  • upínací úhelník UU800, UU950, UU1120, UU1450, UU1620
  • sada náhradních dílů pro 3letý provoz
  • tlaková filtrační jednotka HEIDENHAIN DA 400
  • 3D dotykové sondy s radio-/infra-přenosem (Heidenhain/Renishaw/Hexagon)
  • bezdrátové ruční kolečko HEIDENHAIN HR 550 FS
  • CE bezpečnostní režim 3 (pouze pro německý trh)
